Remover a placa de E/S USB

Siga as instruções nesta seção para remover a placa de E/S USB.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Se necessário, remova a placa riser PCIe 1 para obter acesso à placa de E/S USB. Consulte Remover a placa riser PCIe.

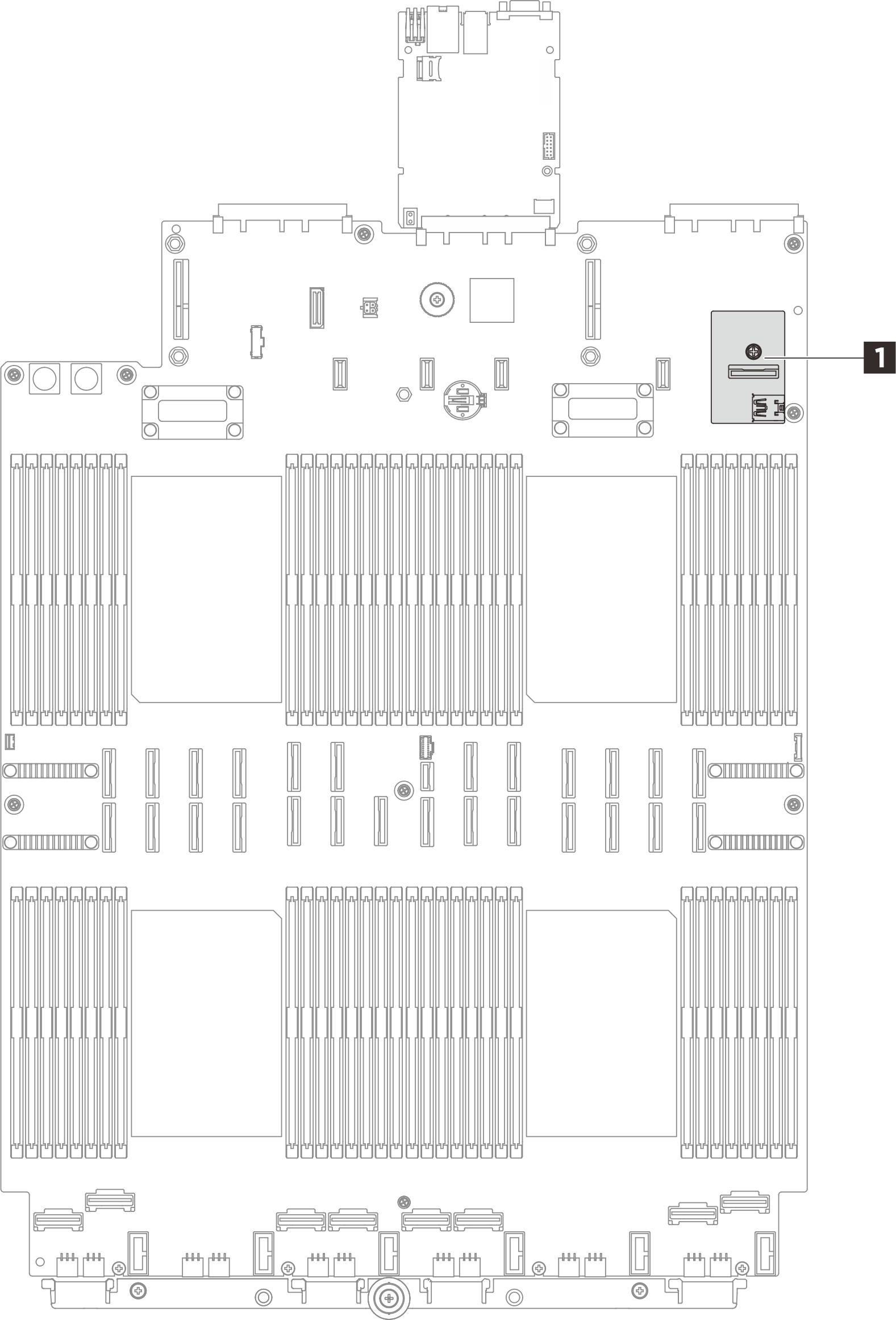

  5. Remova o cabo conectado à placa de E/S USB 1.

    USB I/O board connector
  6. Remova a placa de E/S USB.
    Figura 1. Removendo a placa de E/S USB
    Removing USB I/O board
    1. Solte um parafuso que prende a placa de E/S USB no conjunto da placa-mãe.
    2. Levante a placa do conector e retire-a.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
