USB I/O ボードの取り外し

USB I/O ボードを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  4. 必要に応じて、PCIe ライザー 1 を取り外して USB I/O ボードにアクセスします。PCIe ライザーの取り外しを参照してください。

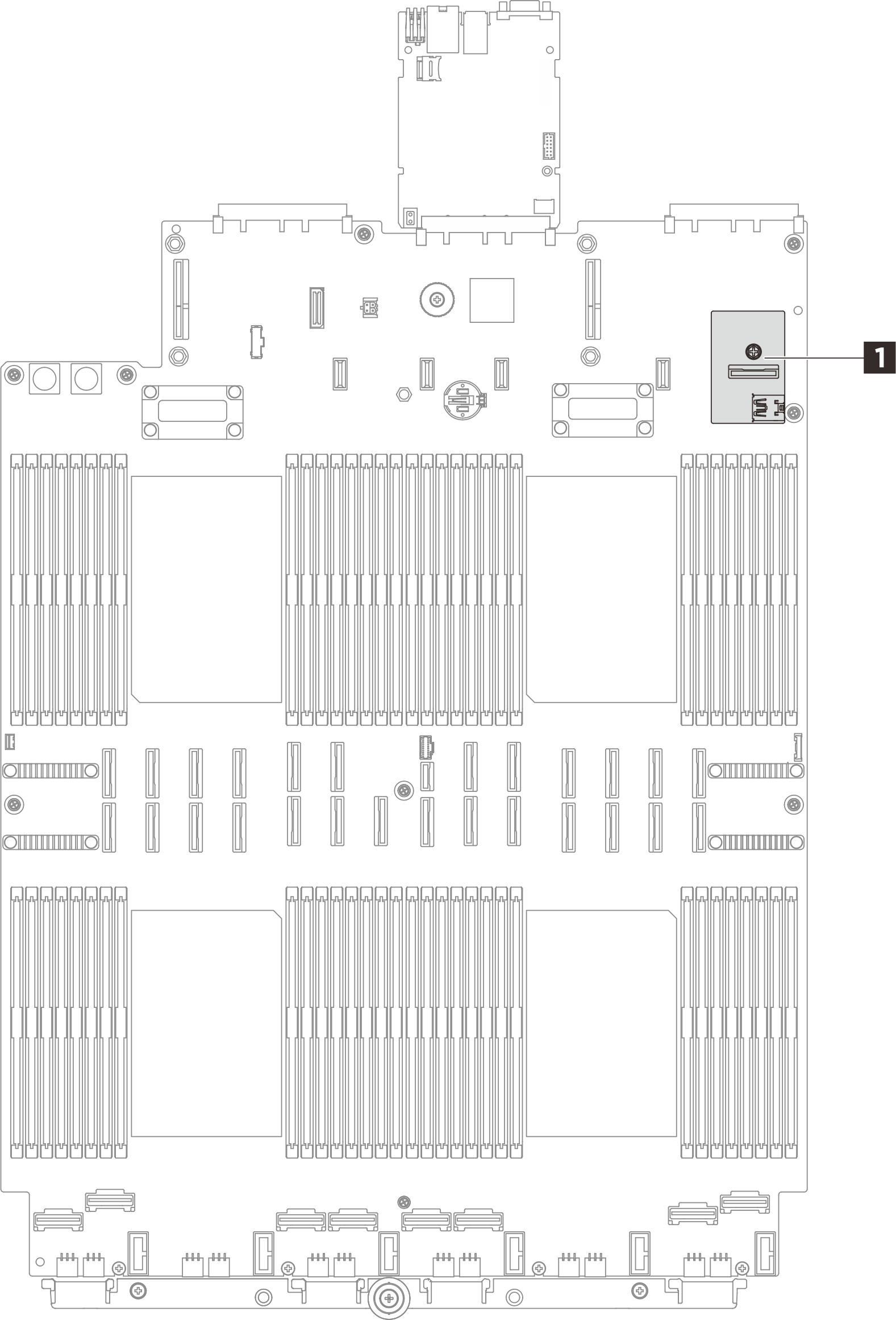

  5. USB I/O ボード 1 に接続されているケーブルを取り外します。

    USB I/O board connector
  6. USB I/O ボードを取り外します。
    図 1. USB I/O ボードの取り外し
    Removing USB I/O board
    1. USB I/O ボードをシステム・ボード・アセンブリーに固定している 1 本のねじを緩めます。
    2. ボードを持ち上げてコネクターから取り外します。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
