Снятие платы ввода-вывода USB

В этом разделе приведены инструкции по снятию платы ввода-вывода USB.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. При необходимости снимите плату-адаптер Riser PCIe 1, чтобы получить доступ к плате ввода-вывода USB. См. раздел Снятие платы-адаптера Riser PCIe.
  5. Снимите кабель, подключенный к плате ввода-вывода USB 1.

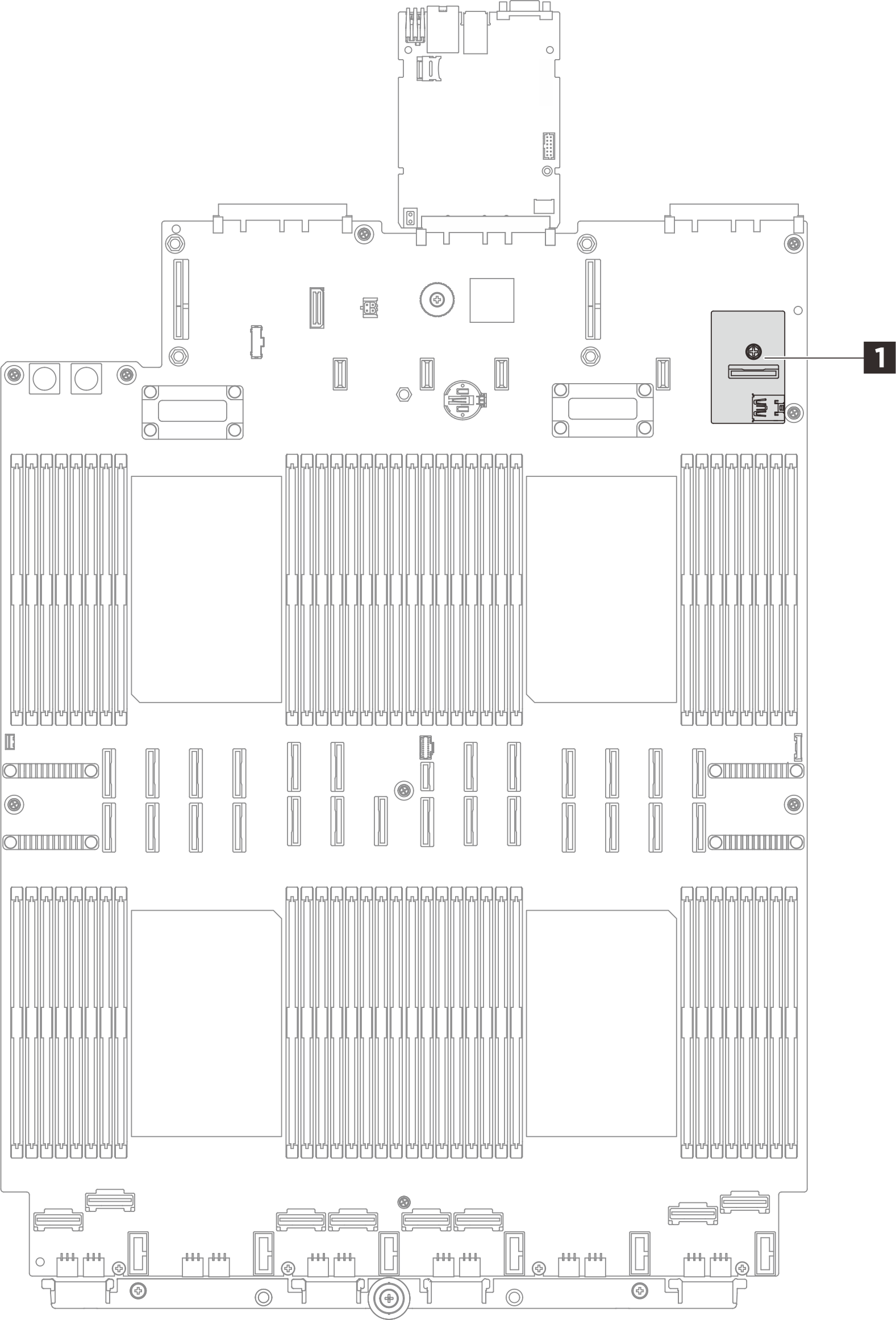

    USB I/O board connector
  6. Снимите плату ввода-вывода USB.

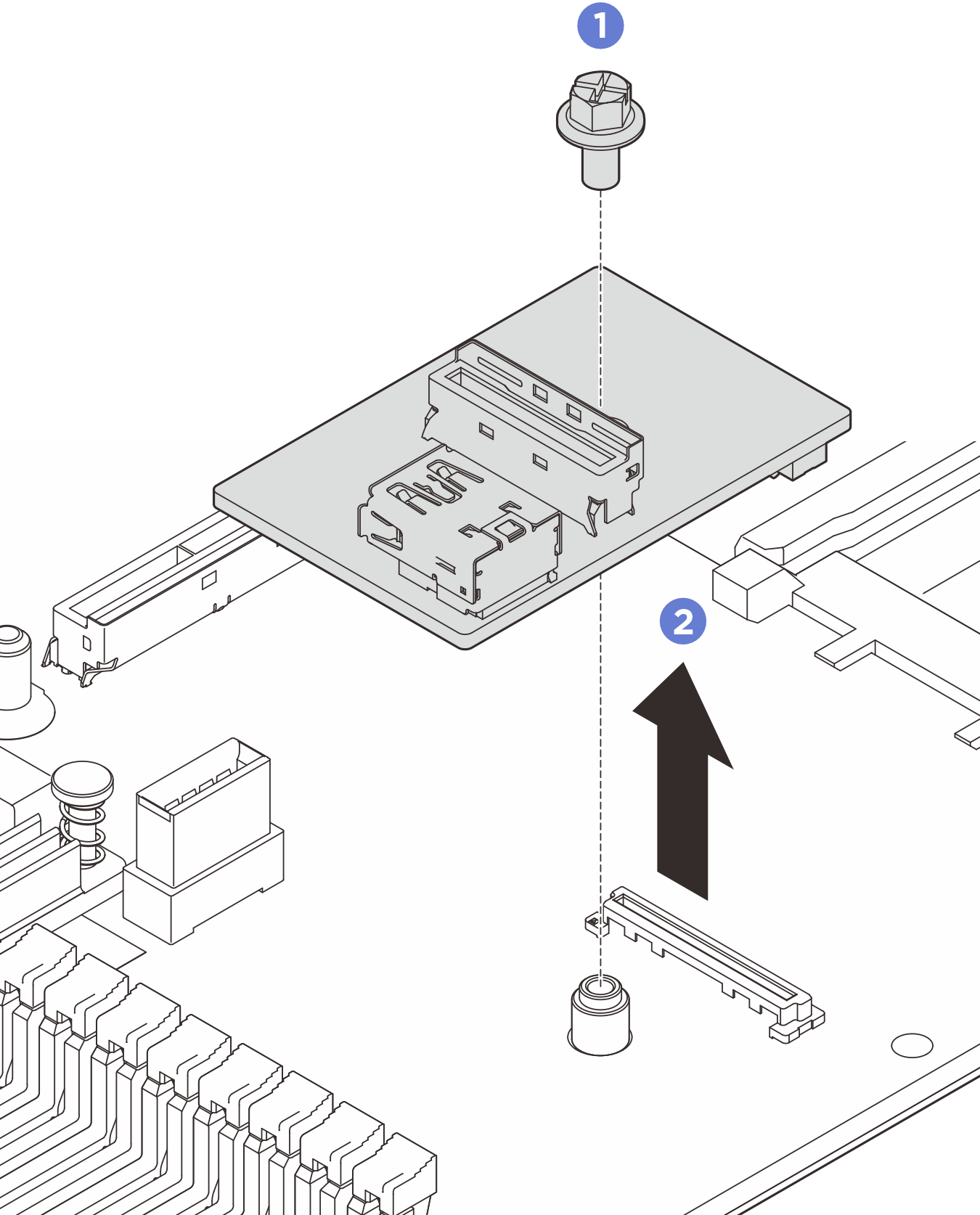

    Рис. 1. Снятие платы ввода-вывода USB
    Removing USB I/O board
    1. Ослабьте один винт, фиксирующий плату ввода-вывода USB на блоке материнской платы.
    2. Снимите плату с разъема и извлеките ее.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
