卸下 USB I/O 板

按照本节中的说明卸下 USB I/O 板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 如有必要，请卸下 PCIe 转接件 1 以便能够接触到 USB I/O 板。请参阅卸下 PCIe 转接件。

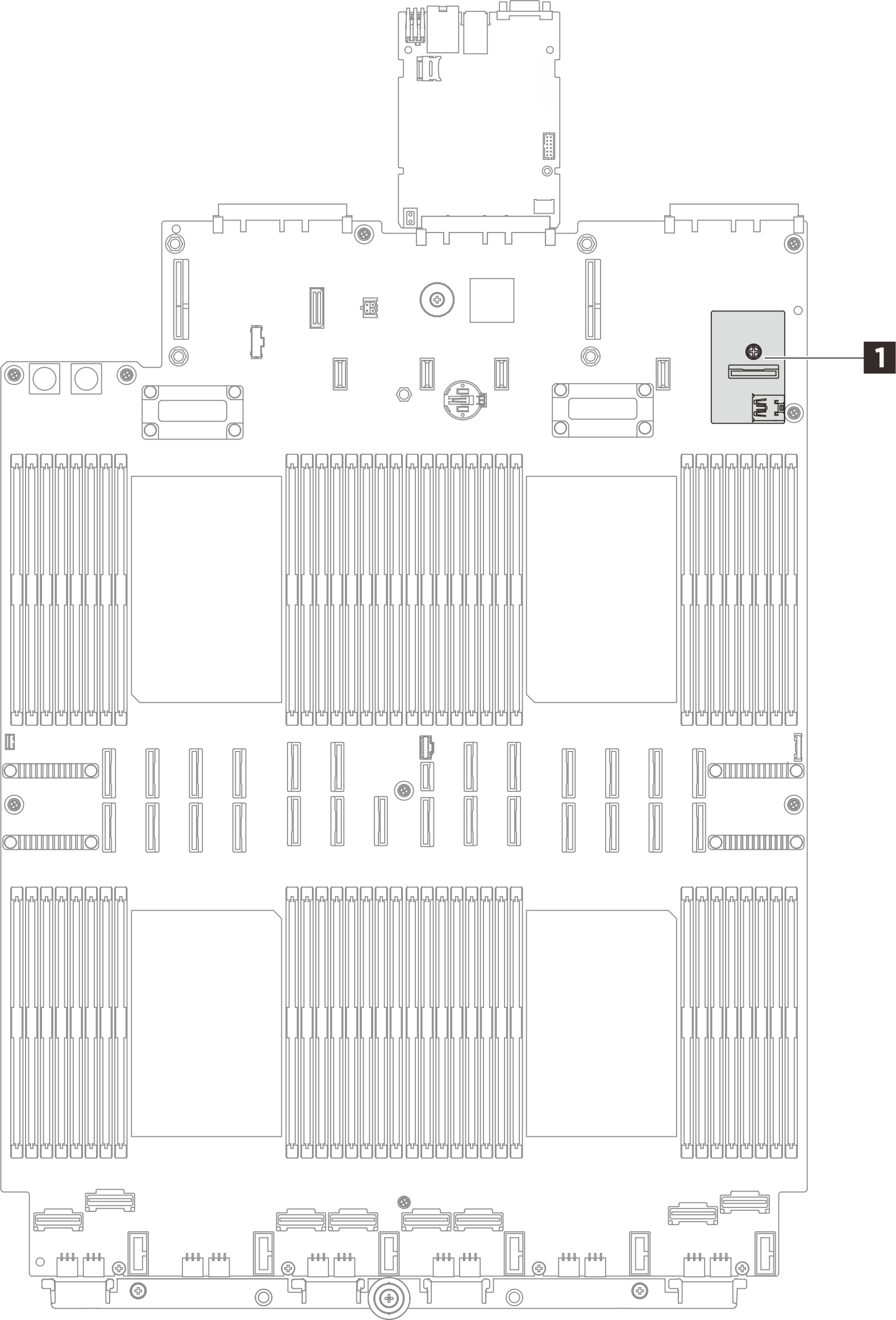

  5. 拔下连接到 USB I/O 板 1 的线缆。

    USB I/O board connector
  6. 卸下 USB I/O 板。
    图 1. 卸下 USB I/O 板
    Removing USB I/O board
    1. 拧松将 USB I/O 板固定到主板组合件的一颗螺钉。
    2. 将 USB I/O 板从接口上提起并取出。

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程
