安裝 USB I/O 板

請依照本節中的指示安裝 USB I/O 板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 將 USB I/O 板安裝到主機板組件中。
    圖 1. 安裝 USB I/O 板
    Installing USB I/O board
    1. 如上圖所示，將 USB I/O 板放下，使其對準主機板組件上的接頭。
    2. 鎖緊用來固定板卡的單顆螺絲。

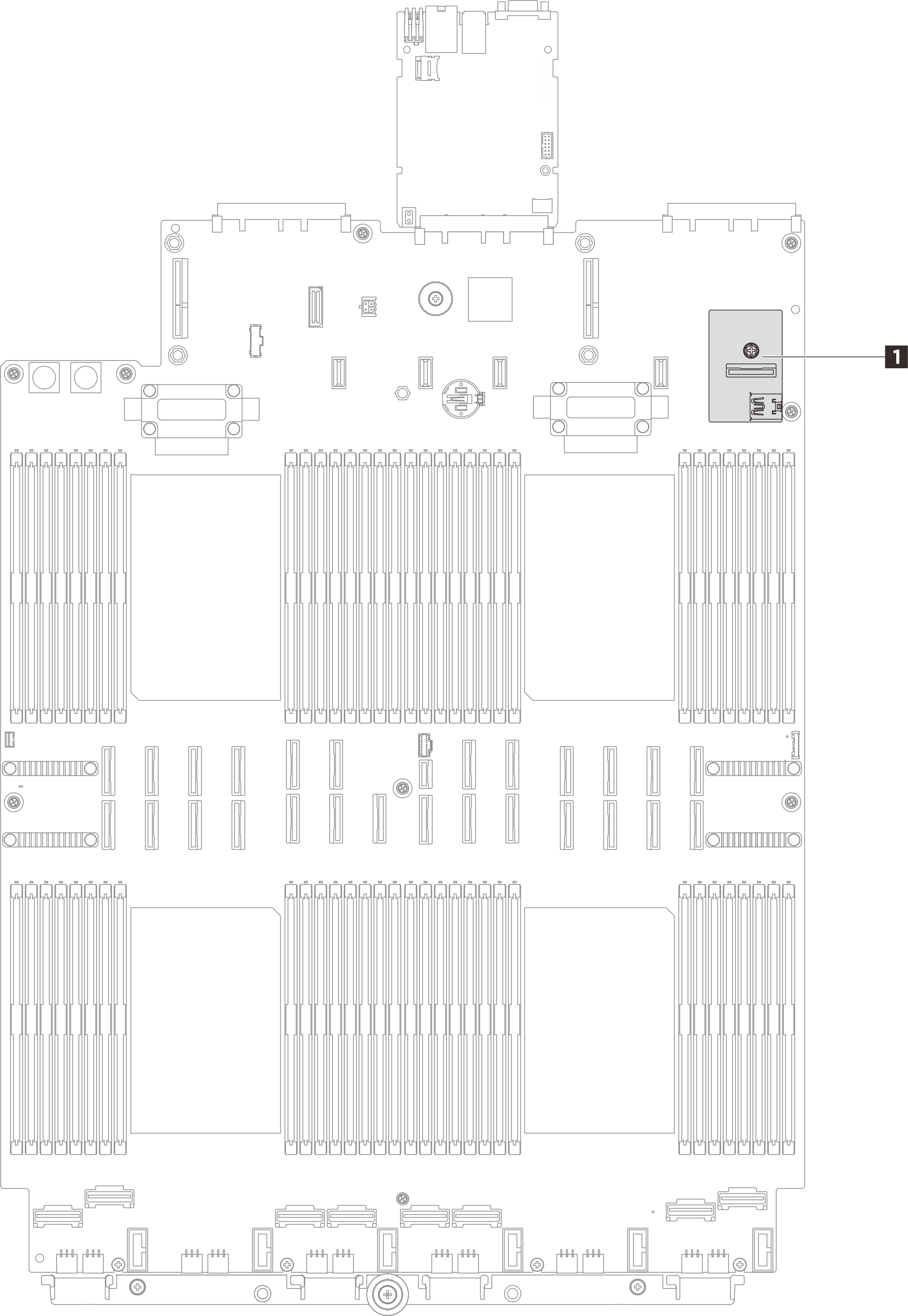

  2. 將纜線連接至 USB I/O 板 1。請參閱 內部纜線佈線。

    USB I/O board connector

在您完成之後

  1. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
  2. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  3. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  4. 完成零件更換。請參閱完成零件更換。

  5. 如有需要，請參閱USB I/O 板問題以針對 USB 問題進行疑難排解。
