Instalación de la placa de E/S USB
Siga las instrucciones que aparecen en esta sección para instalar la placa de E/S USB.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Procedimiento
- Instale la placa de E/S USB en el conjunto de la placa del sistema.Figura 1. Instalación de la placa de E/S USB
Coloque la placa E/S USB tal como se muestra arriba para que coincida con el conector en el conjunto de la placa del sistema.
Apriete un tornillo para fijar la placa.

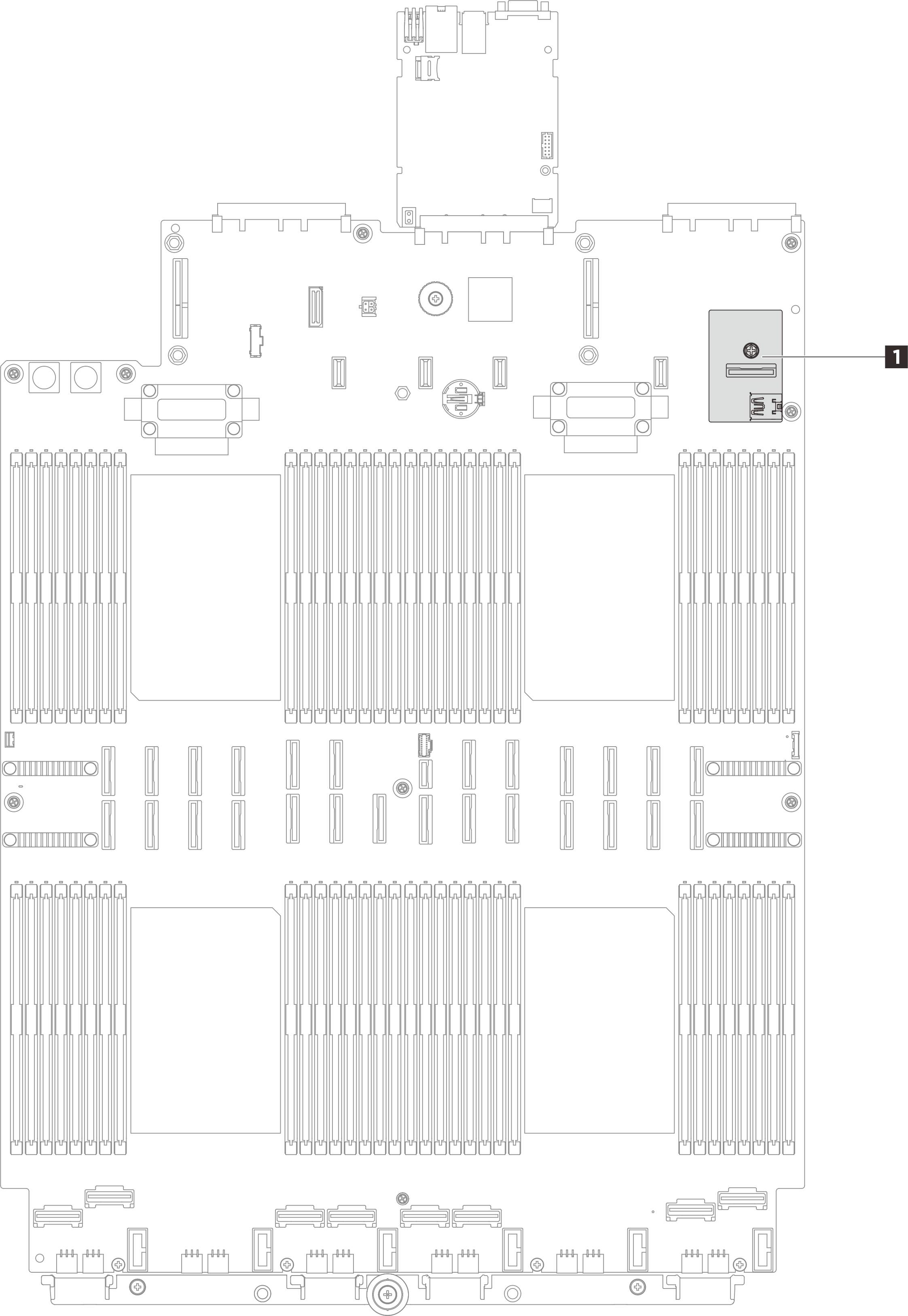

- Conecte el cable a la placa de E/S USB 1. Consulte Disposición interna de los cables.
Después de finalizar
- Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Si es necesario, consulte Problemas de la placa de E/S USB para solucionar problemas de USB.
