安装背面 M.2 硬盘仓和背板

按照本节中的说明安装背面 M.2 硬盘仓和背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

服务器支持在 PCIe 转接件 3 上安装以下 M.2 硬盘仓组合件之一。
顶部带 M.2 硬盘仓的双插槽 FH 转接件底部带 M.2 硬盘仓的六插槽 FH 转接件

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

有关不同类型转接件的更多详细信息，请参阅后视图。

根据配置，按照以下相应的过程进行正确拆卸。

将 M.2 硬盘背板和硬盘仓安装到双插槽 FH 转接件上​

过程

  1. 将背面 M.2 背板安装到 M.2 硬盘仓。
    图 1. 安装 M.2 背板
    Installing M.2 backplane

    1. 将背板放在仓上，然后如上图所示推动背板以使其啮合到位。
    2. 拧紧一颗螺钉以将其固定到仓上。
  2. 安装 M.2 硬盘仓支架。

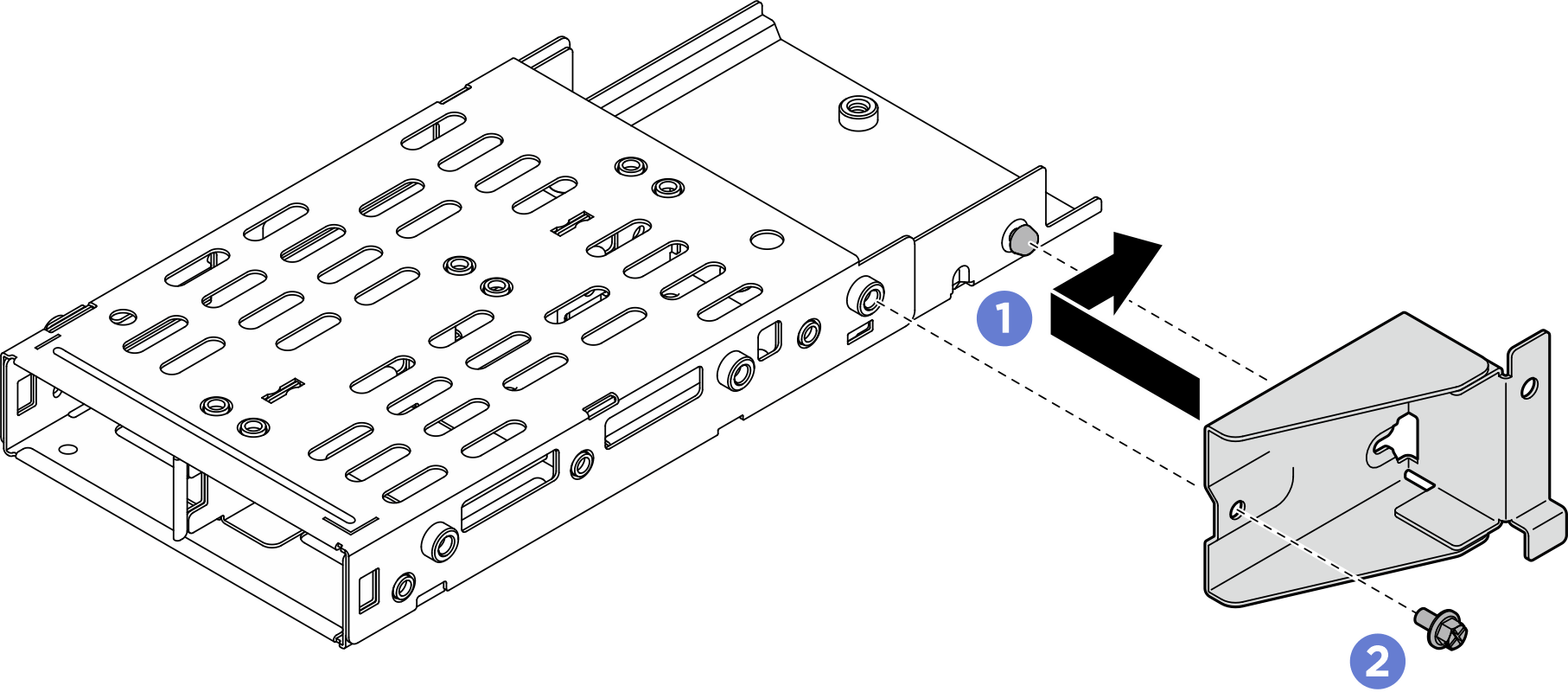

    图 2. 安装 M.2 硬盘仓支架
    Install M.2 drive cage bracket
    1. 如上图所示，将 M.2 硬盘仓支架与硬盘仓对齐并推动。
    2. 用螺钉固定 M.2 硬盘仓支架。
  3. 安装 M.2 硬盘仓。

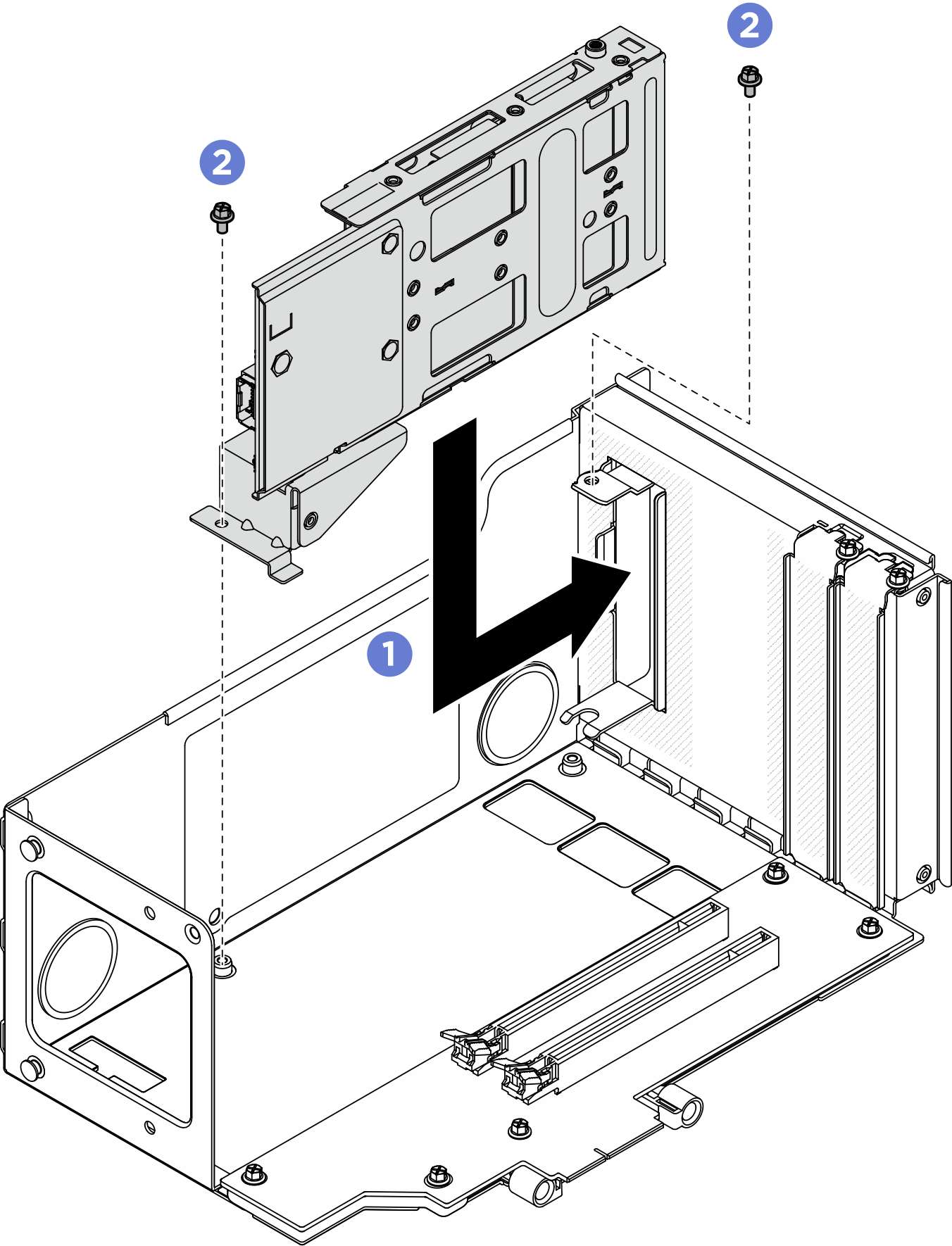

    图 3. 将 M.2 硬盘仓安装到转接件
    Installing M.2 drive cage to riser
    1. 将硬盘仓装入 PCIe 转接件架。
    2. 用两颗螺钉固定硬盘仓。
  4. 将所有线缆连接到 M.2 背板。

将 M.2 硬盘背板和硬盘仓安装到六插槽 FH 转接件上​

过程

  1. 将背面 M.2 背板安装到 M.2 硬盘仓。
    图 4. 安装 M.2 背板
    Installing M.2 backplane

    1. 将背板放在仓上，然后如上图所示推动背板以使其啮合到位。
    2. 拧紧一颗螺钉以将其固定到仓上。
  2. 安装 M.2 硬盘仓支架。

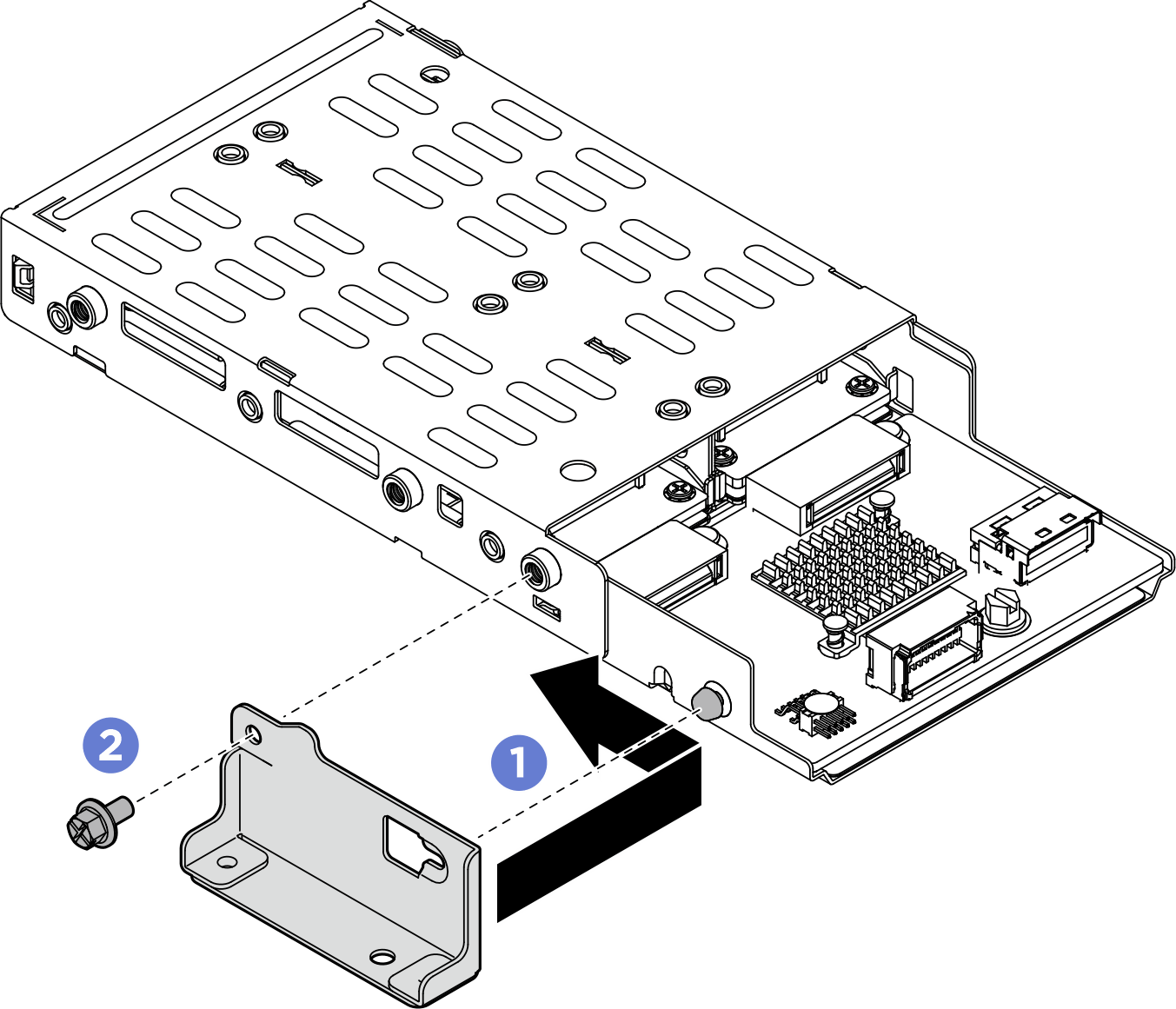

    图 5. 安装 M.2 硬盘仓支架
    Install M.2 drive cage bracket
    1. 如上图所示，将 M.2 硬盘仓支架与硬盘仓对齐并推动。
    2. 用螺钉固定 M.2 硬盘仓支架。
  3. 安装 M.2 硬盘仓。

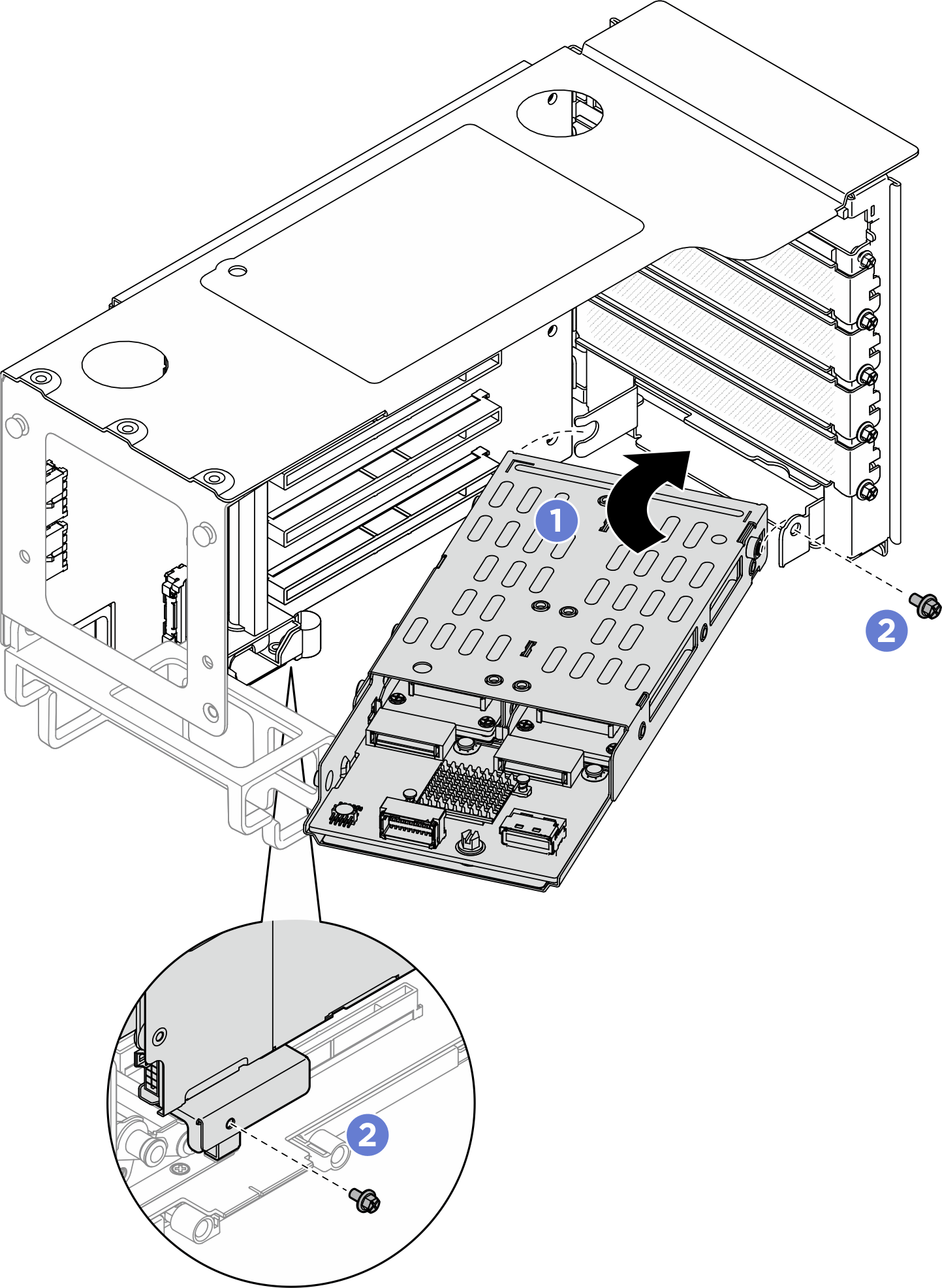

    图 6. 将 M.2 硬盘仓安装到转接件
    Installing M.2 drive cage to riser
    1. 将硬盘仓装入 PCIe 转接件架。
    2. 用两颗螺钉固定硬盘仓。
  4. 将所有线缆连接到 M.2 背板。

完成之后

  1. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。

  2. 装回横杆。请参阅安装横杆。

  3. 装回后顶盖。请参阅安装后顶盖。

  4. 装回前顶盖。请参阅安装前顶盖。

  5. 完成部件更换。请参阅完成部件更换。

  6. 如有必要，请使用 Lenovo XClarity Provisioning Manager 配置 RAID。如需更多信息，请参阅：Lenovo XClarity Provisioning Manager 门户页面。
