Installation du boîtier d’unités et du fond de panier M.2

Suivez les instructions de la présente section pour installer le boîtier d’unités et le fond de panier M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Le serveur prend en charge l’un des blocs de boîtier d’unités M.2 suivants installé sur la carte mezzanine PCIe 3.
Carte mezzanine FH à deux emplacements avec boîtier M.2 sur le dessusCarte mezzanine FH à six emplacements avec boîtier M.2 sur le dessous

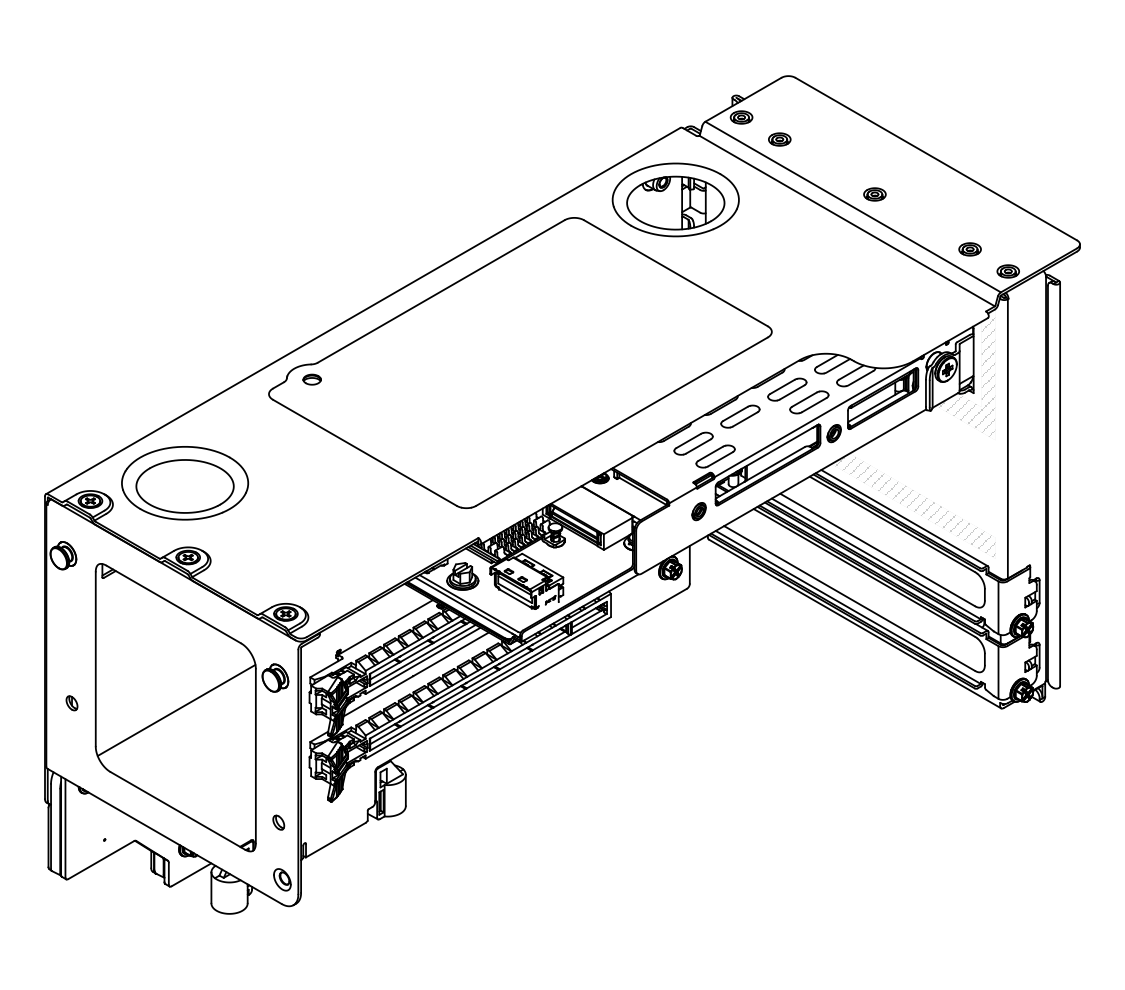

Two-slot FH riser with M.2 cage at top

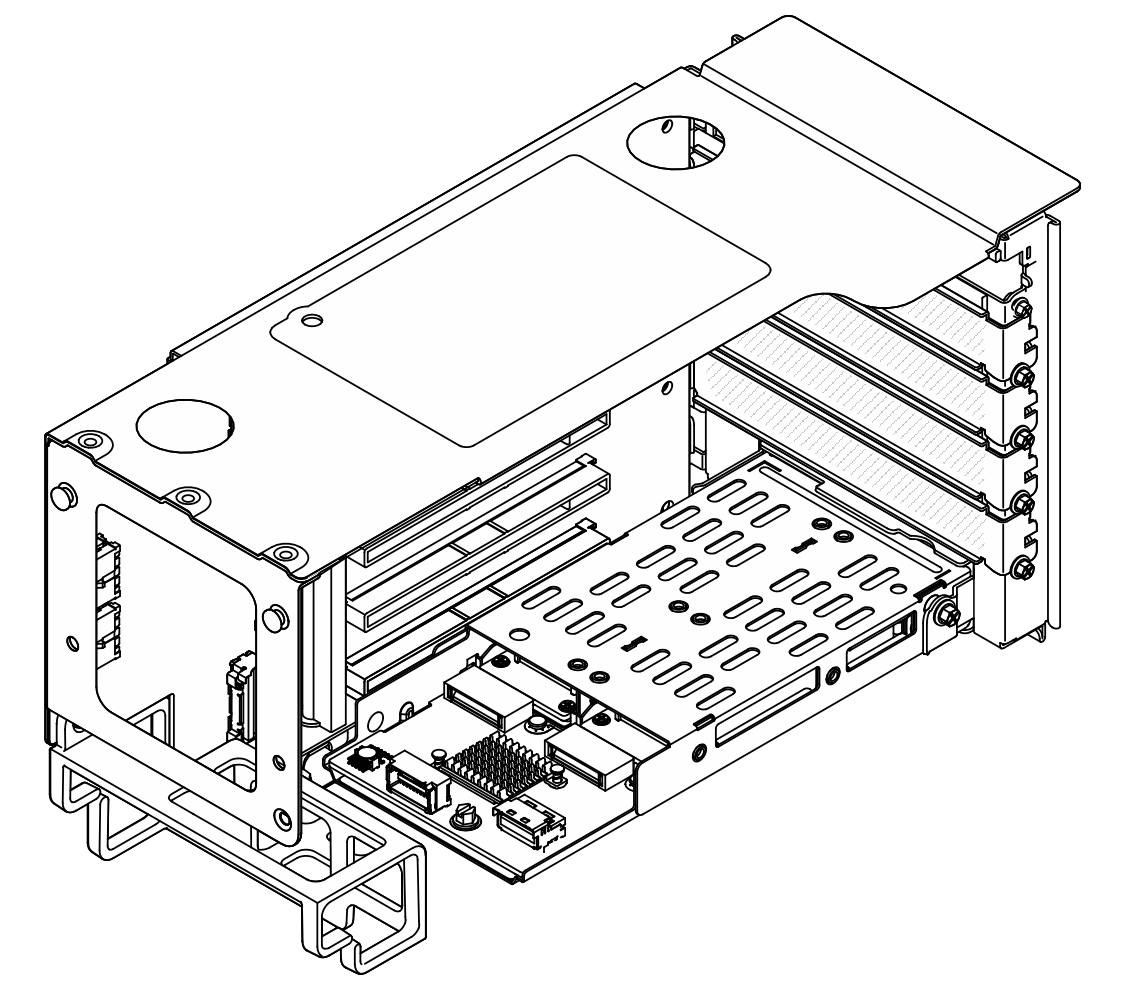

Six-slot FH riser with M.2 cage at bottom

Pour plus de détails sur les différents types de blocs mezzanines, reportez-vous à Vue arrière.

Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure de retrait.

Installation du fond de panier et du boîtier d’unités M.2 dans la carte mezzanine FH à deux emplacements​

Procédure

  1. Installez le fond de panier M.2 arrière sur le boîtier M.2.

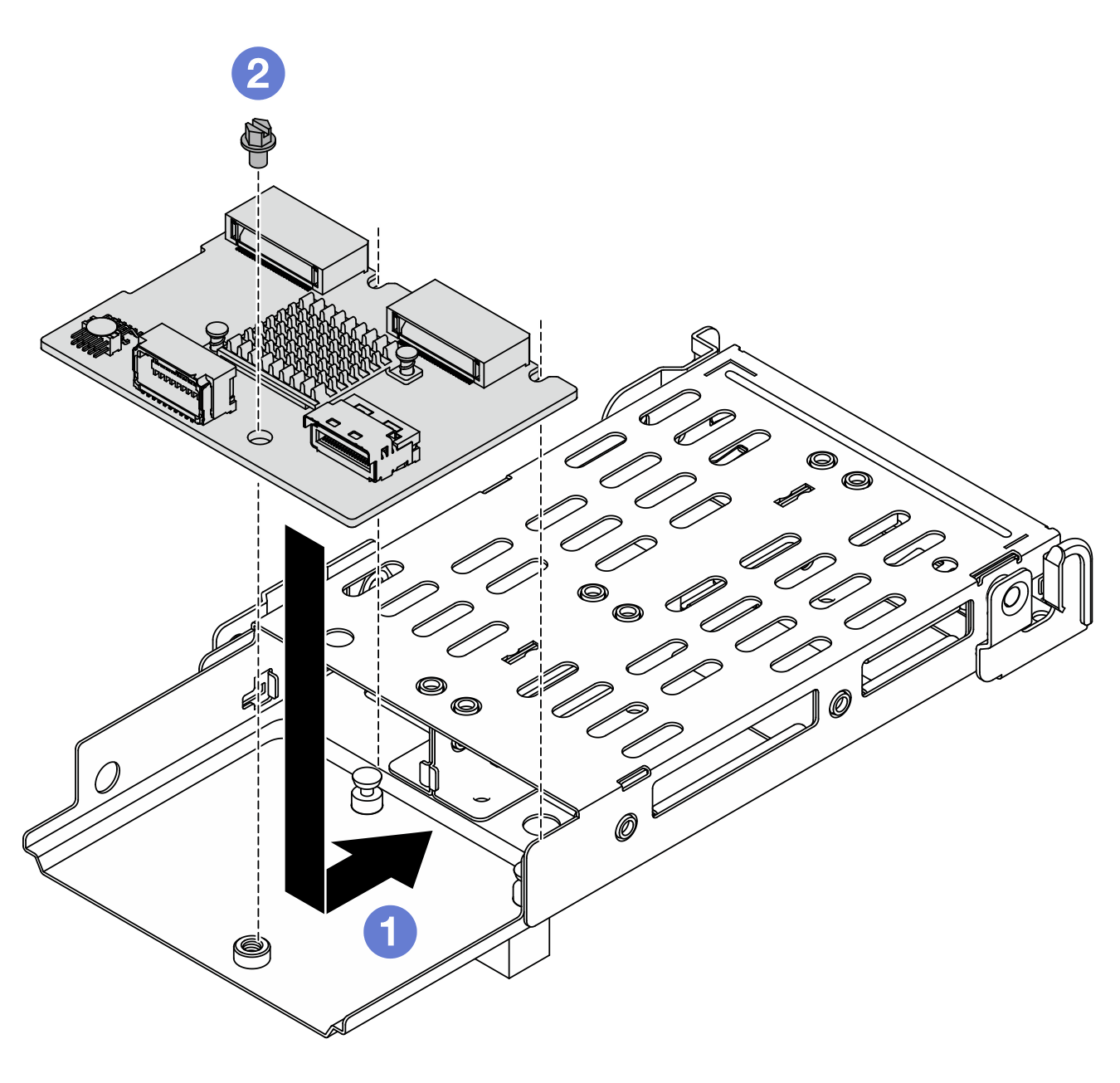

    Figure 1. Installation du fond de panier M.2
    Installing M.2 backplane

    1. Placez le fond de panier sur le boîtier et faites-le coulisser, comme l’indique l’illustration ci-dessus, pour l’enclencher.
    2. Serrez une vis pour le fixer au boîtier.
  2. Installez le support de boîtier d’unités M.2.

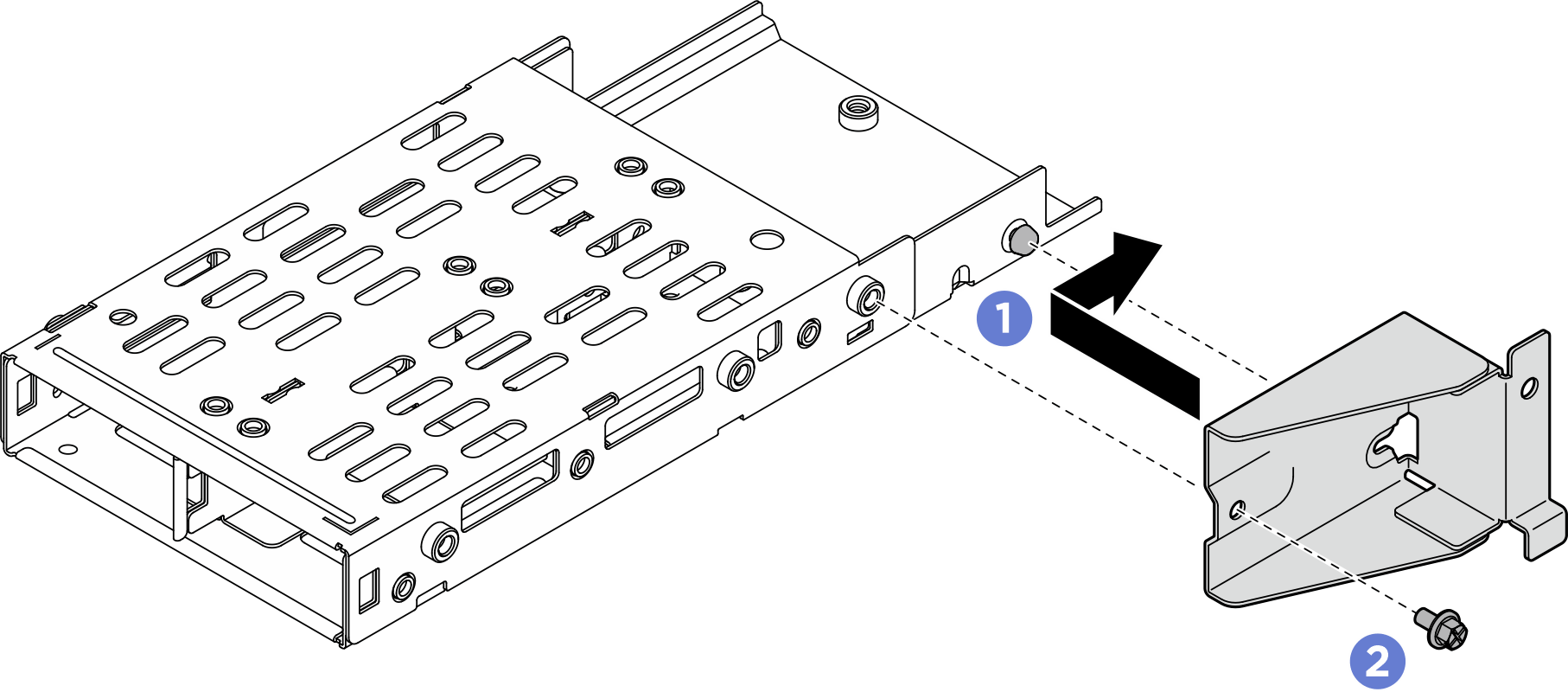

    Figure 2. Installation le support du boîtier d’unités M.2
    Install M.2 drive cage bracket
    1. Alignez le support du boîtier d’unités M.2 sur le boîtier d’unités et faites-le coulisser, comme le montre l’illustration ci-dessus.
    2. Fixez le support du boîtier d’unités M.2 à l’aide d’une vis.
  3. Installez le boîtier d’unités M.2.

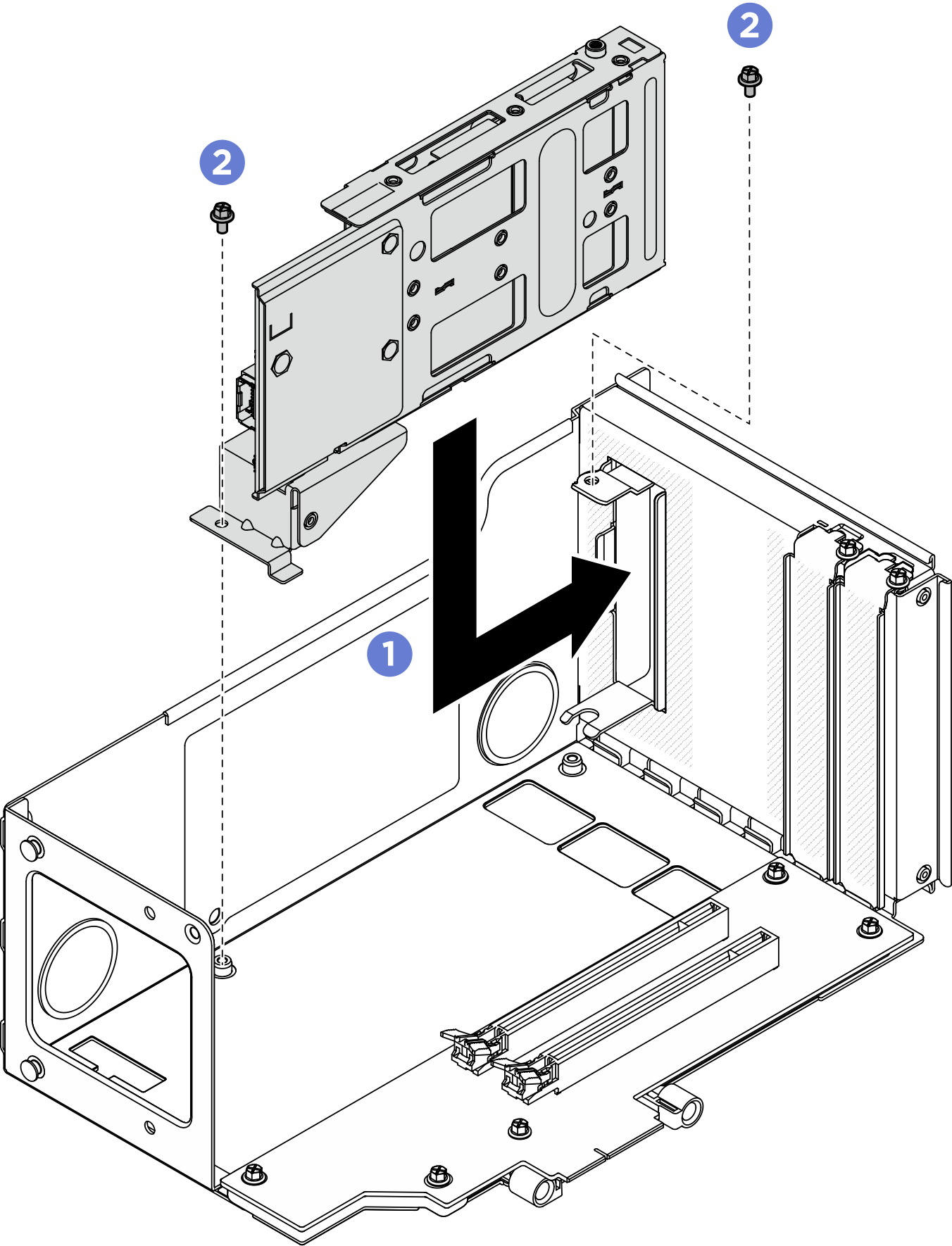

    Figure 3. Installation du boîtier d’unités M.2 sur la carte mezzanine
    Installing M.2 drive cage to riser
    1. Installez le boîtier d’unités de disque dur dans le boîtier de carte mezzanine PCIe.
    2. Fixez le boîtier d’unités de disque dur avec deux vis.
  4. Branchez tous les câbles sur le fond de panier M.2.

Installation du fond de panier et du boîtier d’unités M.2 dans la carte mezzanine FH à six emplacements​

Procédure

  1. Installez le fond de panier M.2 arrière sur le boîtier M.2.
    Figure 4. Installation du fond de panier M.2
    Installing M.2 backplane

    1. Placez le fond de panier sur le boîtier et faites-le coulisser, comme l’indique l’illustration ci-dessus, pour l’enclencher.
    2. Serrez une vis pour le fixer au boîtier.
  2. Installez le support de boîtier d’unités M.2.

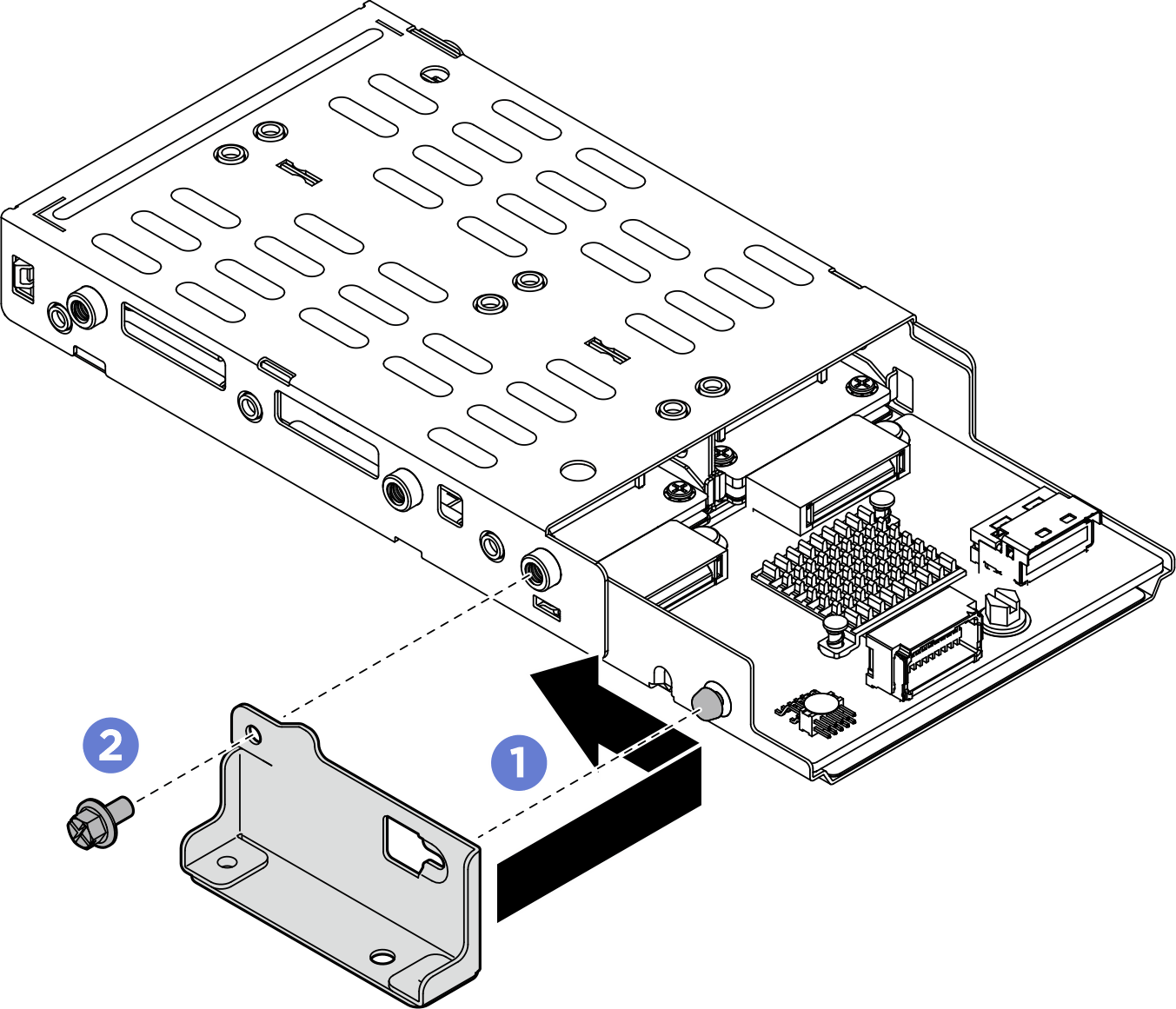

    Figure 5. Installation le support du boîtier d’unités M.2
    Install M.2 drive cage bracket
    1. Alignez le support du boîtier d’unités M.2 sur le boîtier d’unités et faites-le coulisser, comme le montre l’illustration ci-dessus.
    2. Fixez le support du boîtier d’unités M.2 à l’aide d’une vis.
  3. Installez le boîtier d’unités M.2.

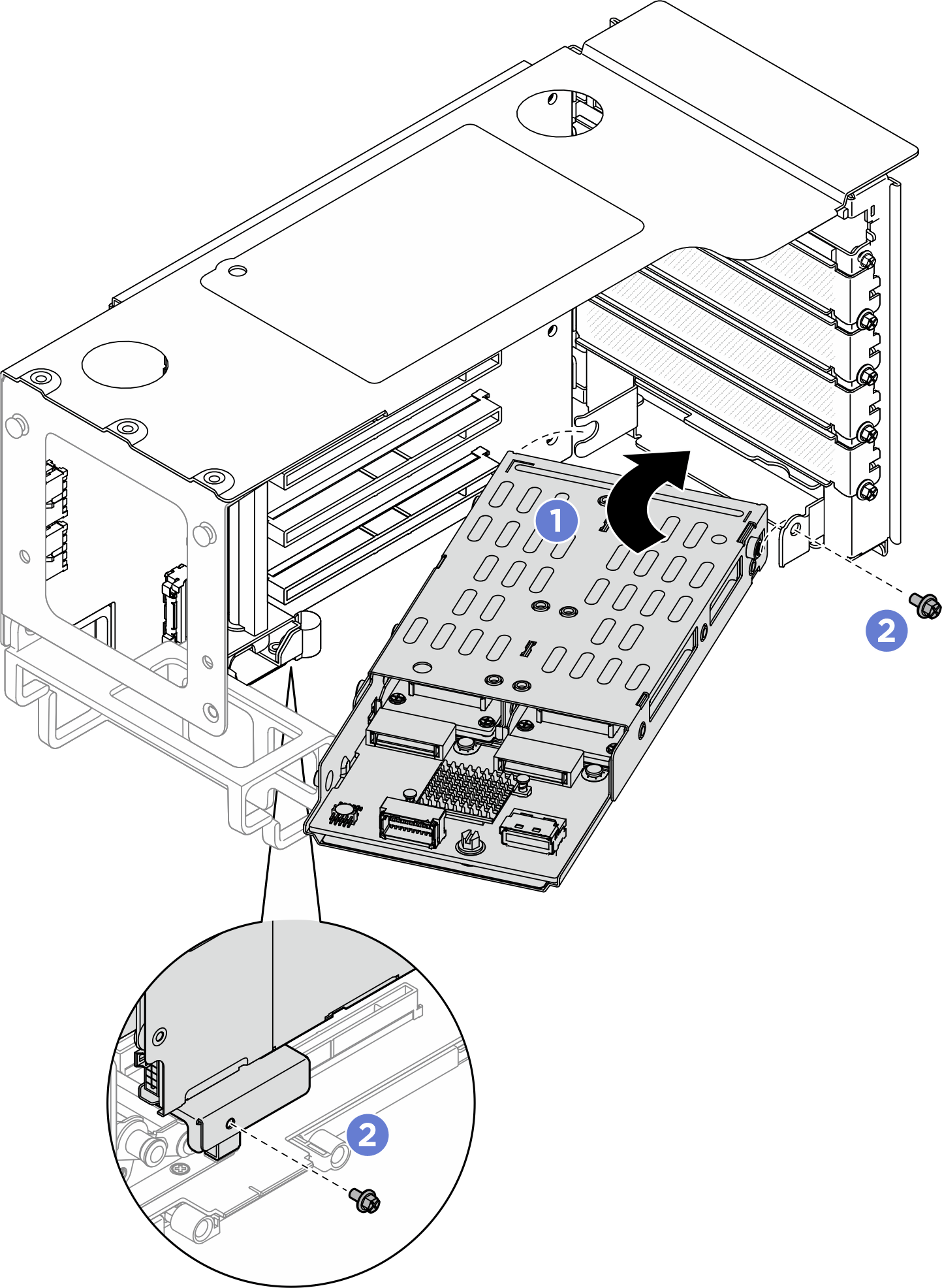

    Figure 6. Installation du boîtier d’unités M.2 sur la carte mezzanine
    Installing M.2 drive cage to riser
    1. Installez le boîtier d’unités de disque dur dans le boîtier de carte mezzanine PCIe.
    2. Fixez le boîtier d’unités de disque dur avec deux vis.
  4. Branchez tous les câbles sur le fond de panier M.2.

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.

  2. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

  6. Si nécessaire, utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID. Pour plus d’informations, voir : Page du portail Lenovo XClarity Provisioning Manager.
