Instalar o backplane e o compartimento da unidade M.2

Siga as instruções desta seção para instalar o backplane e o compartimento da unidade M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

O servidor comporta um dos conjuntos de compartimento de unidade M.2 a seguir instalados na placa riser PCIe 3.
Placa riser FH de dois slots com compartimento M.2 na parte superiorPlaca riser FH de seis slots com compartimento M.2 na parte inferior

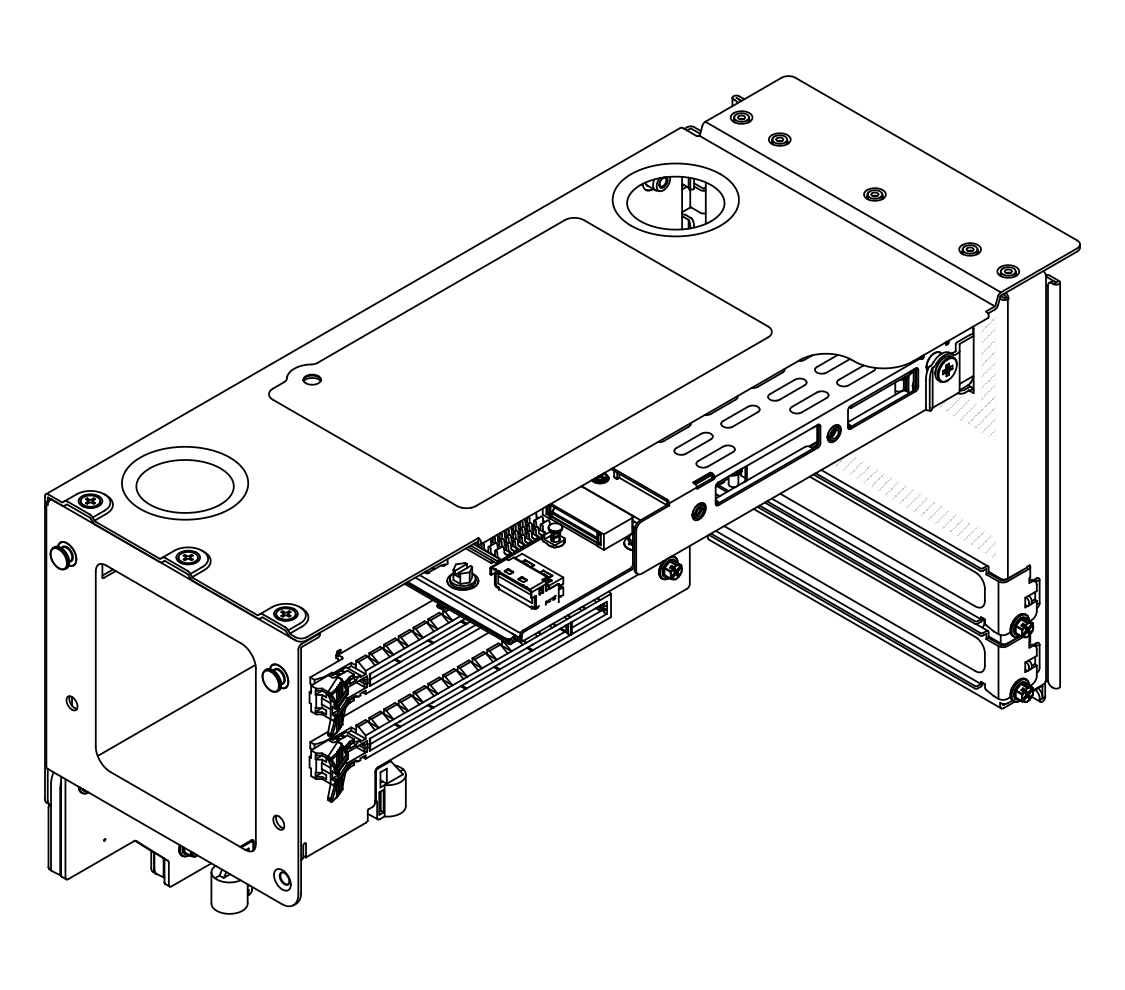

Two-slot FH riser with M.2 cage at top

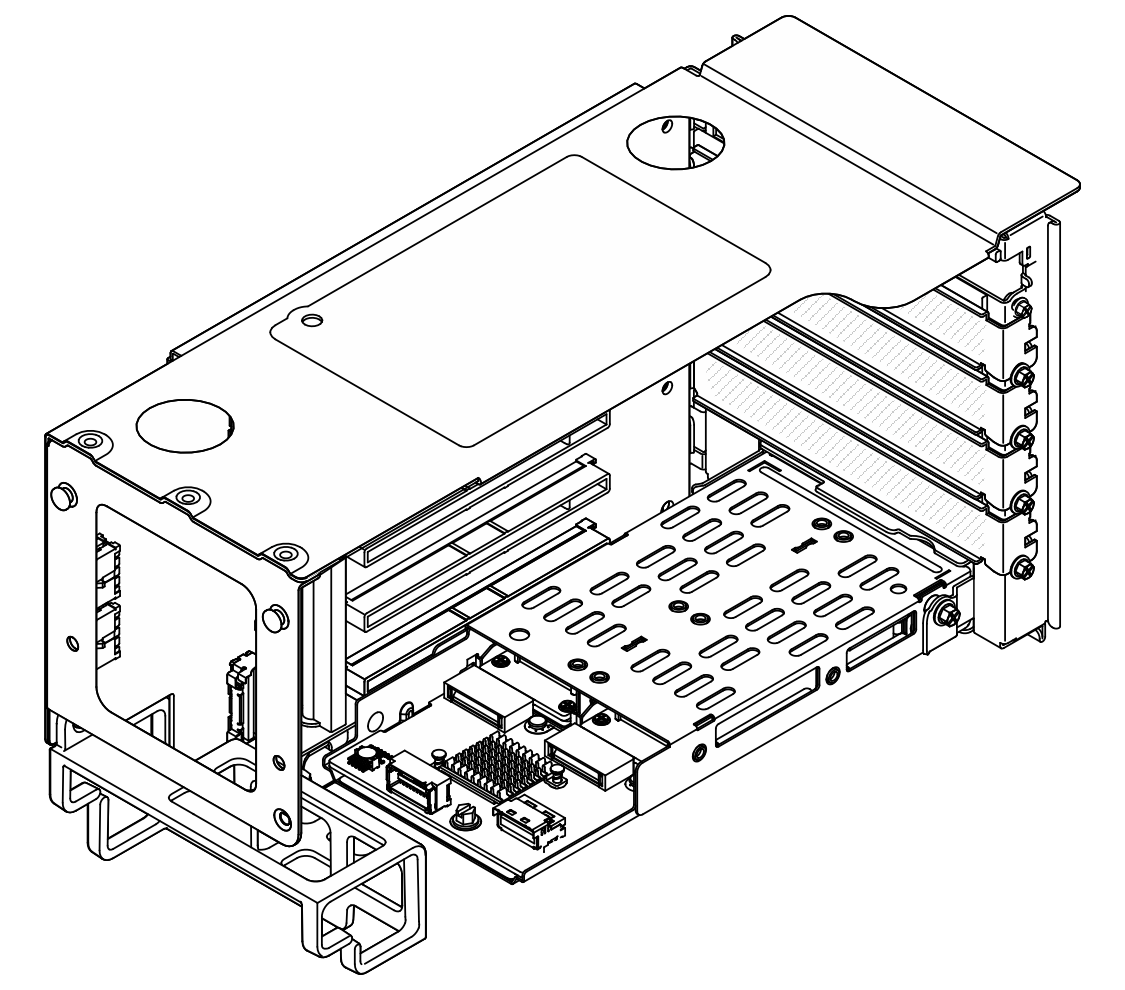

Six-slot FH riser with M.2 cage at bottom

Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.

Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Instalar o backplane e o compartimento da unidade M.2 na placa riser FH de dois slots​

Procedimento

  1. Instale o backplane M.2 traseiro na gaiola M.2.

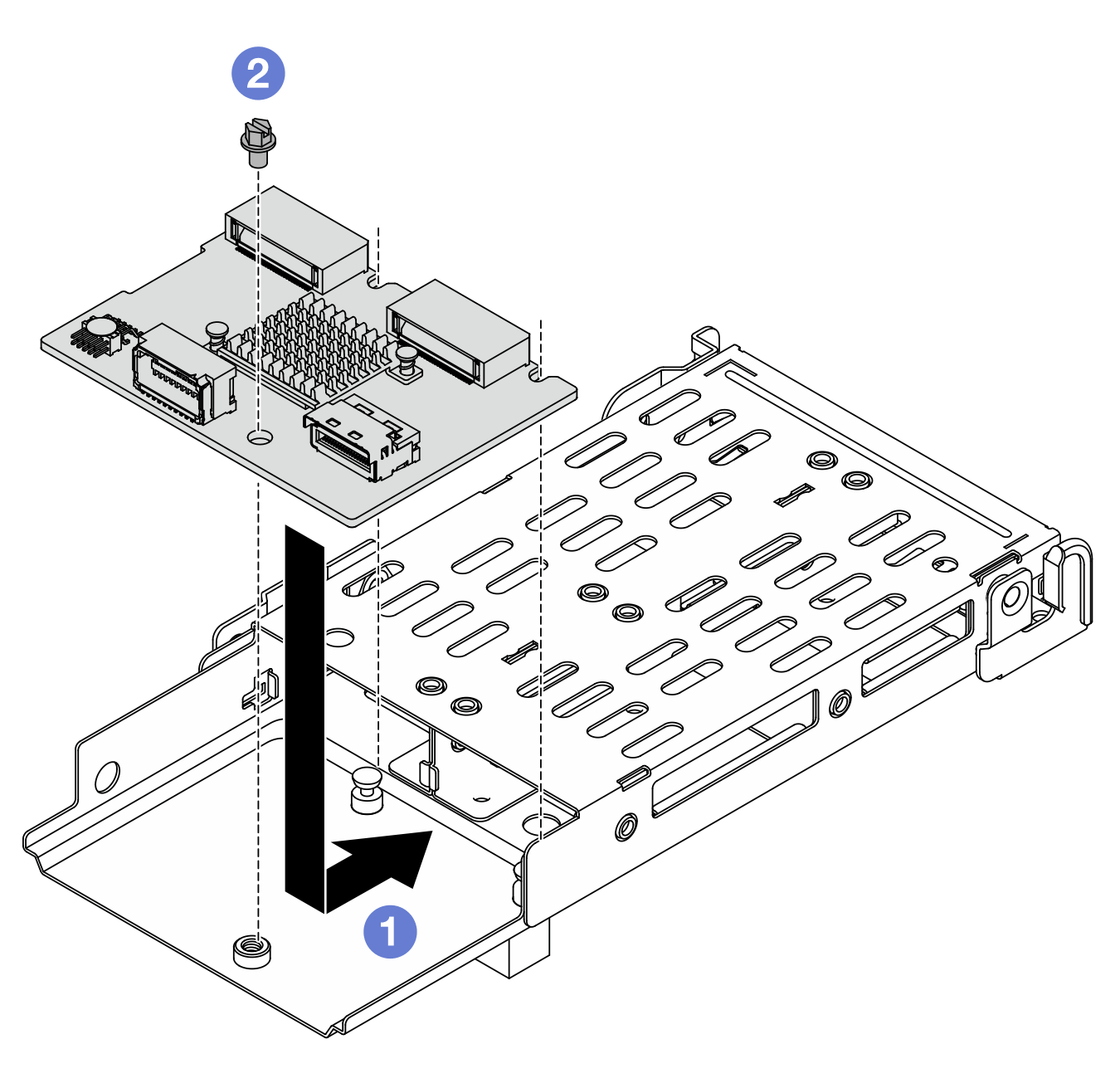

    Figura 1. Instalando o backplane M.2
    Installing M.2 backplane

    1. Coloque o backplane na gaiola e deslize-o conforme ilustrado acima para encaixá-lo.
    2. Aperte um parafuso para prendê-lo à gaiola.
  2. Instale o suporte do compartimento de unidade M.2.

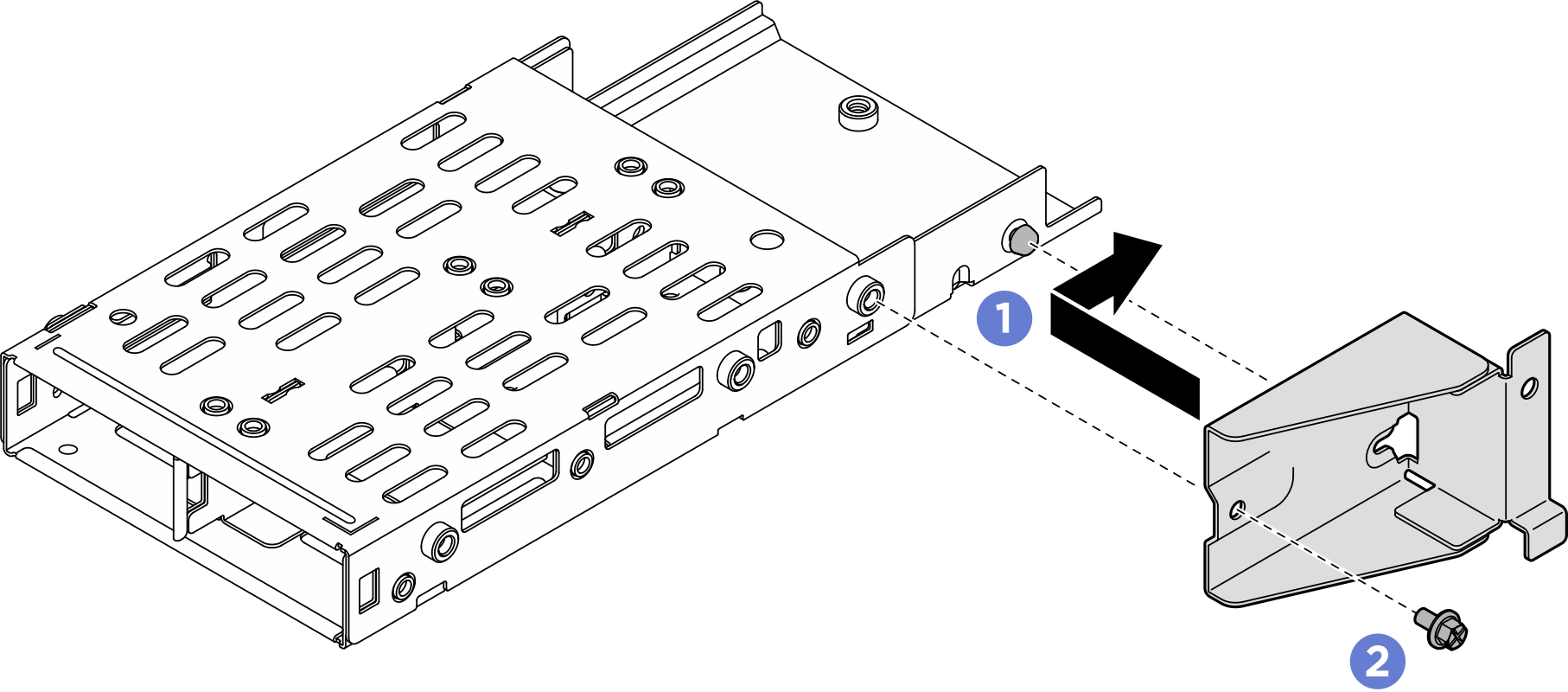

    Figura 2. Instalar o suporte do compartimento de unidade M.2
    Install M.2 drive cage bracket
    1. Alinhe o suporte do compartimento de unidade M.2 com o compartimento de unidade e deslize-o conforme ilustrado acima.
    2. Prenda o suporte do compartimento de unidade M.2 com um parafuso.
  3. Instale o compartimento de unidade M.2.

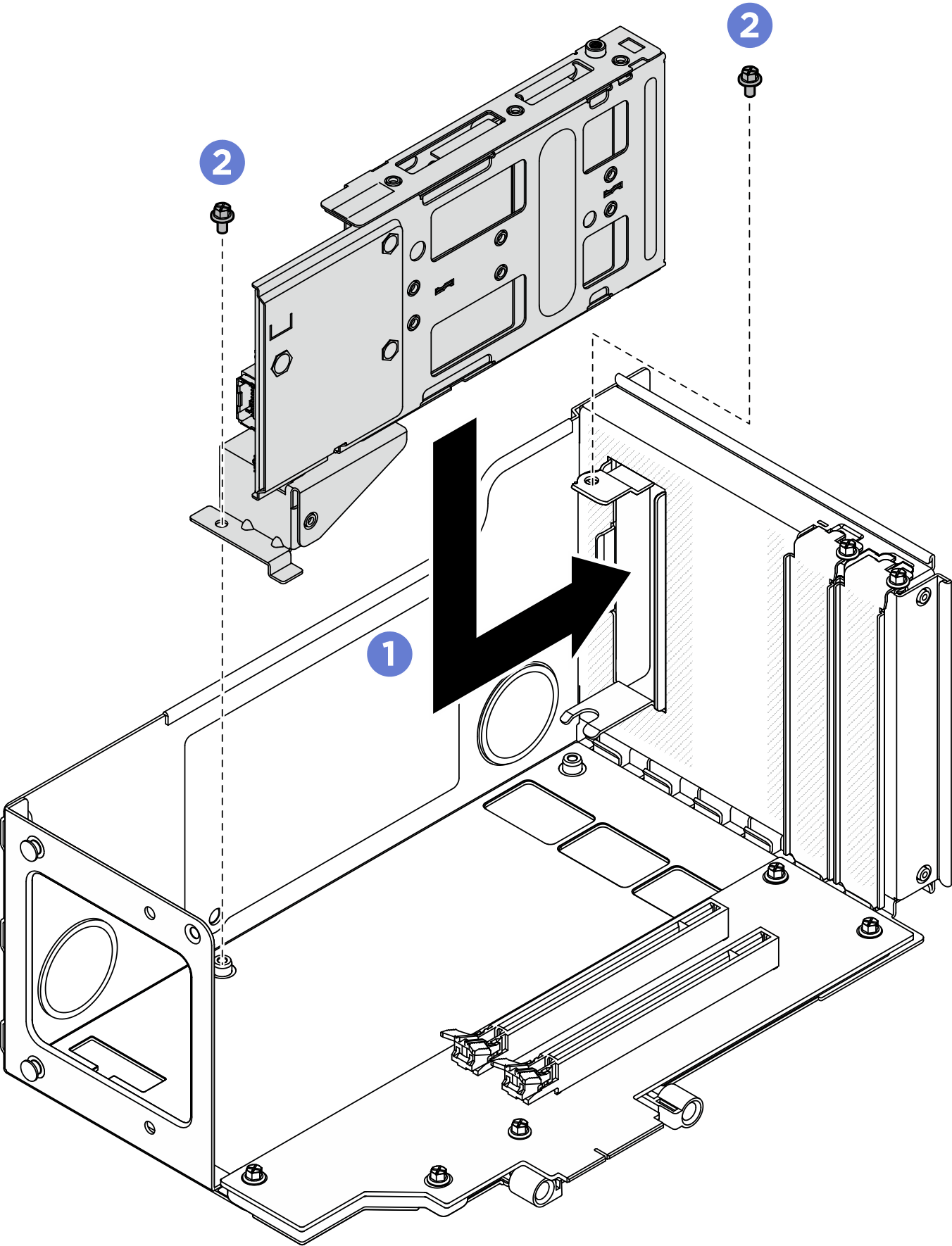

    Figura 3. Instalando o compartimento de unidade M.2 na placa riser
    Installing M.2 drive cage to riser
    1. Instale a gaiola de unidade no compartimento da placa riser PCIe.
    2. Prenda a gaiola de unidade com dois parafusos.
  4. Conecte todos os cabos ao backplane M.2.

Instalar o backplane e o compartimento de unidade M.2 na placa riser FH de seis slots​

Procedimento

  1. Instale o backplane M.2 traseiro na gaiola M.2.
    Figura 4. Instalando o backplane M.2
    Installing M.2 backplane

    1. Coloque o backplane na gaiola e deslize-o conforme ilustrado acima para encaixá-lo.
    2. Aperte um parafuso para prendê-lo à gaiola.
  2. Instale o suporte do compartimento de unidade M.2.

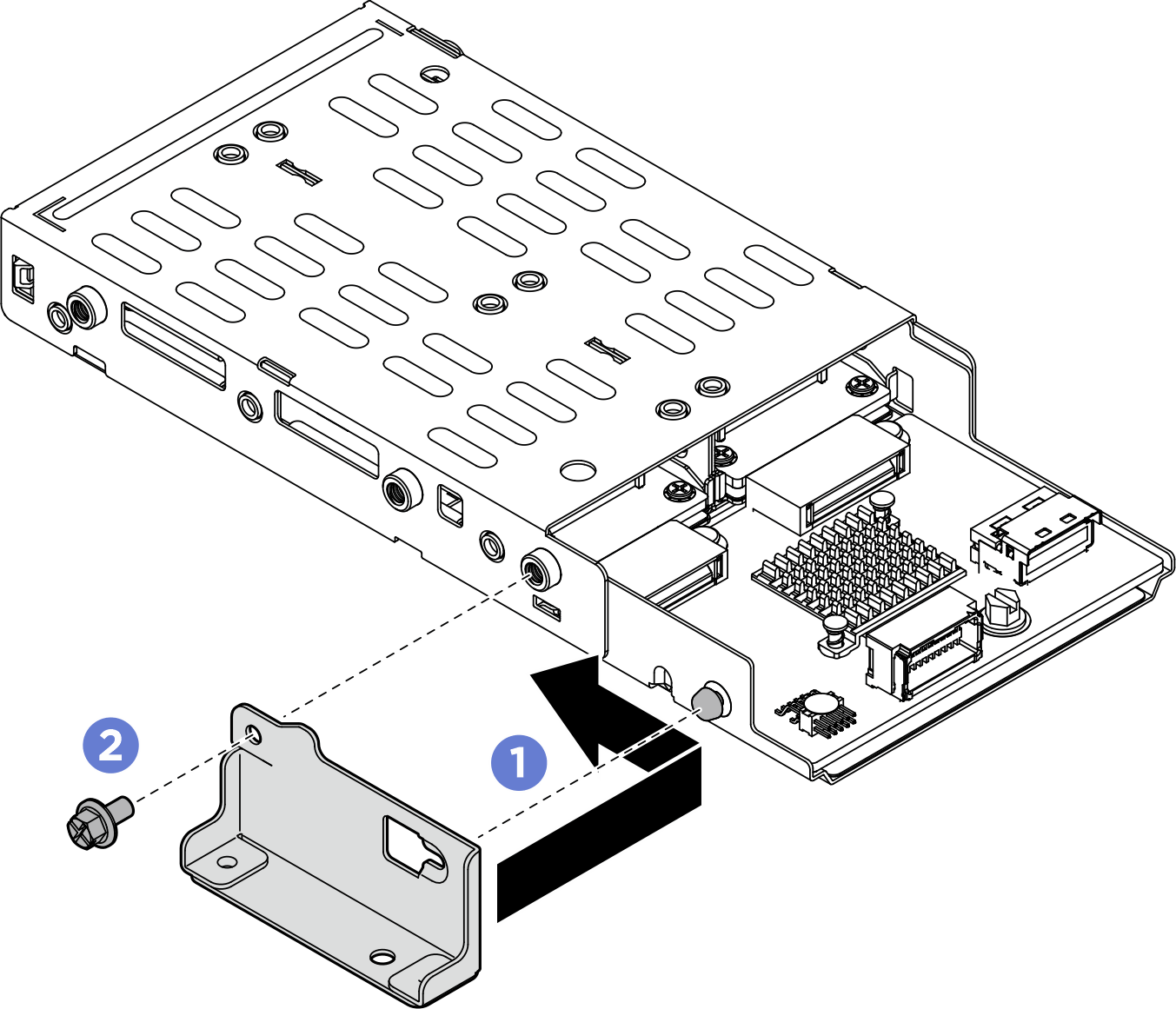

    Figura 5. Instalar o suporte do compartimento de unidade M.2
    Install M.2 drive cage bracket
    1. Alinhe o suporte do compartimento de unidade M.2 com o compartimento de unidade e deslize-o conforme ilustrado acima.
    2. Prenda o suporte do compartimento de unidade M.2 com um parafuso.
  3. Instale o compartimento de unidade M.2.

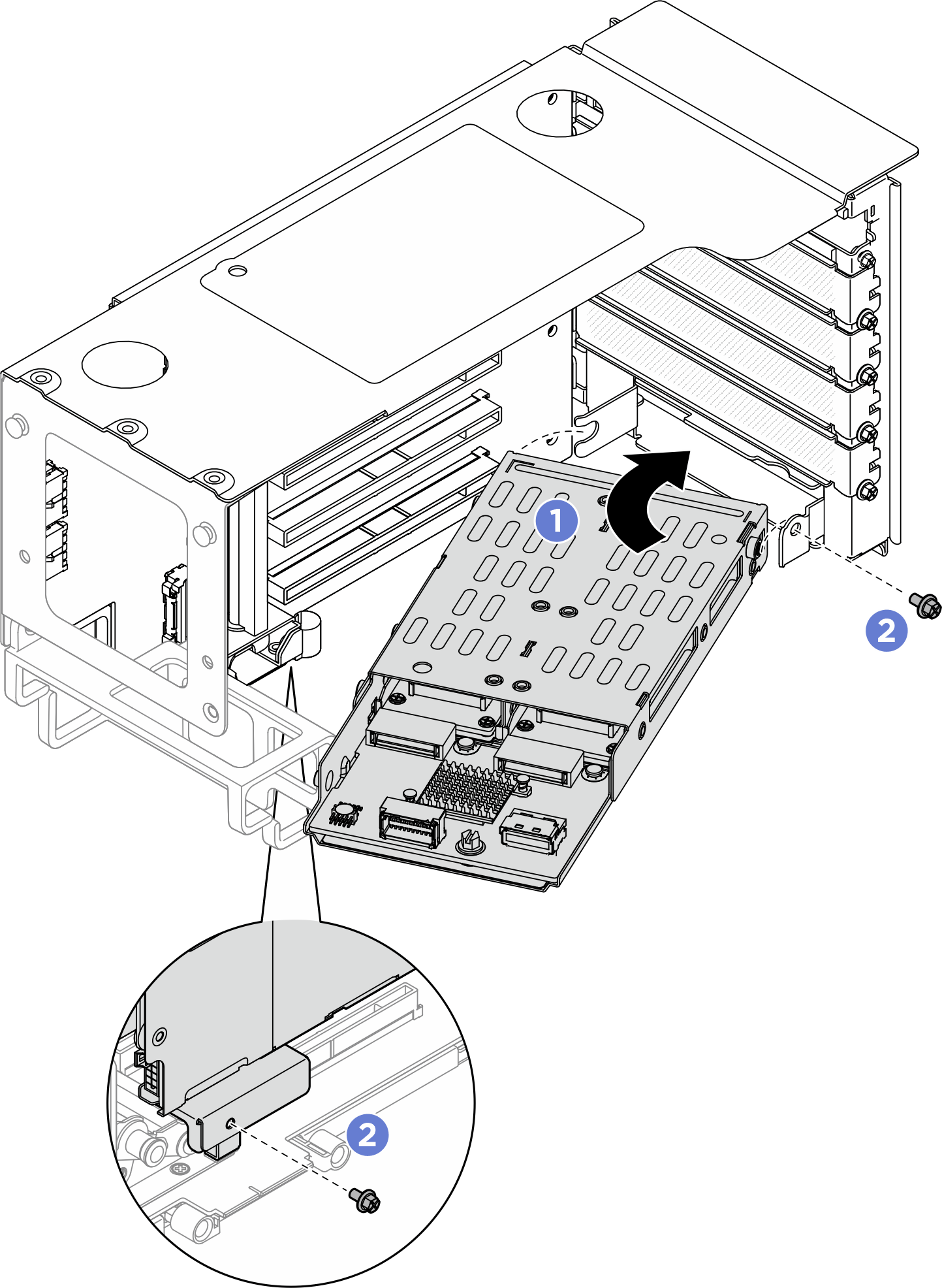

    Figura 6. Instalando o compartimento de unidade M.2 na placa riser
    Installing M.2 drive cage to riser
    1. Instale a gaiola de unidade no compartimento da placa riser PCIe.
    2. Prenda a gaiola de unidade com dois parafusos.
  4. Conecte todos os cabos ao backplane M.2.

Depois de concluir

  1. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.

  2. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  3. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  4. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

  6. Se necessário, use o Lenovo XClarity Provisioning Manager para configurar o RAID. Para obter mais informações, consulte: Página do portal Lenovo XClarity Provisioning Manager.
