Instalación del compartimiento de la unidad M.2 posterior y la placa posterior

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad M.2 posterior y la placa posterior.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

El servidor admite uno de los siguientes conjuntos de compartimiento de la unidad M.2 instalados en la tarjeta de expansión PCIe 3.
Tarjeta de expansión FH de dos ranuras con compartimiento M.2 en la parte superiorTarjeta de expansión FH de seis ranuras con compartimiento M.2 en la parte inferior

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.

Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.

Instale la placa posterior y el compartimiento de la unidad M.2 en la tarjeta de expansión FH de dos ranuras​

Procedimiento

  1. Instale la placa posterior M.2 posterior en el compartimiento M.2.

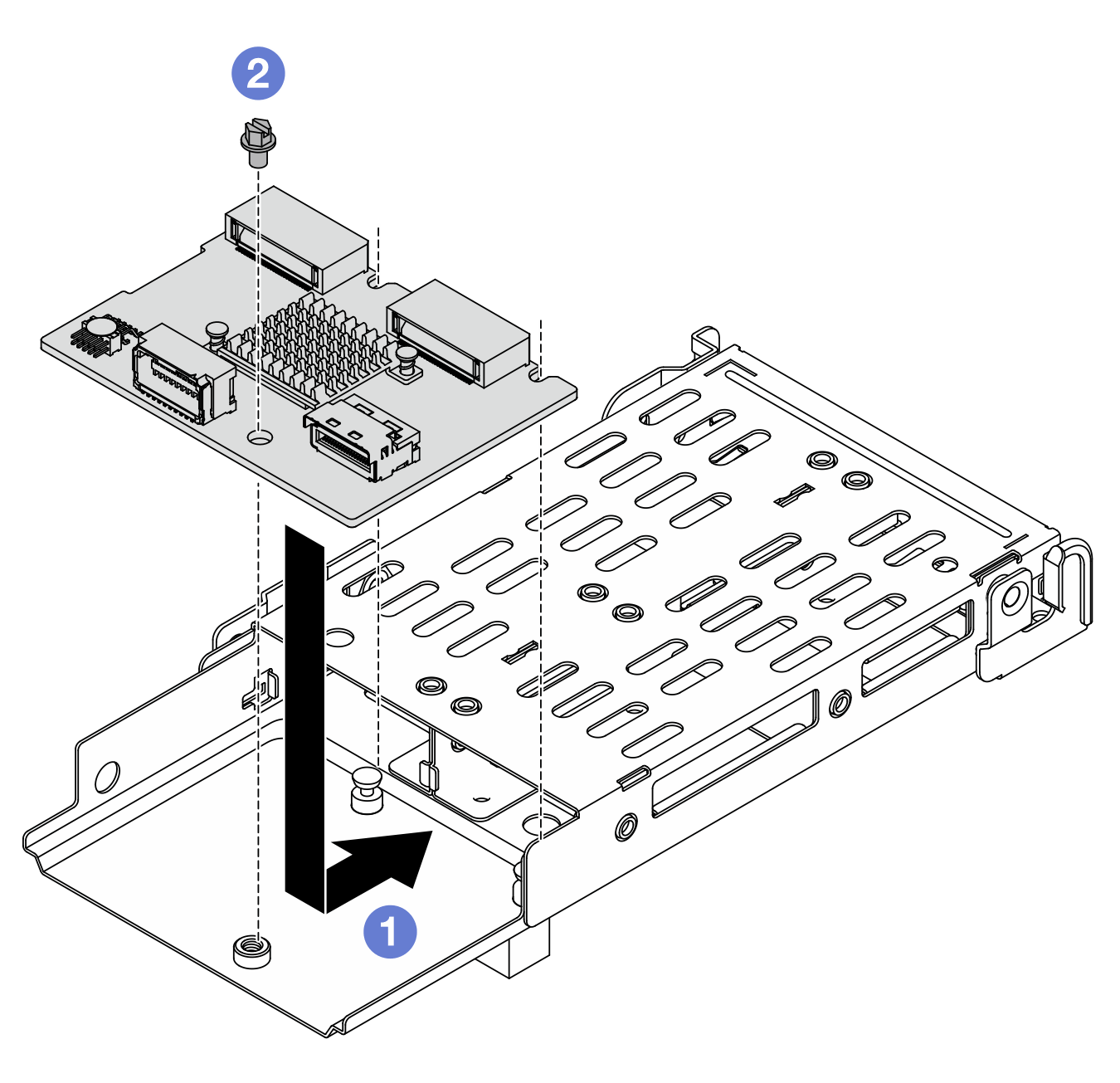

    Figura 1. Instalación de la placa posterior M.2
    Installing M.2 backplane

    1. Coloque la placa posterior en el compartimiento y deslícela tal como se muestra arriba para engancharla.
    2. Apriete un tornillo para fijarla en el compartimiento.
  2. Instale la abrazadera del compartimiento de la unidad M.2.

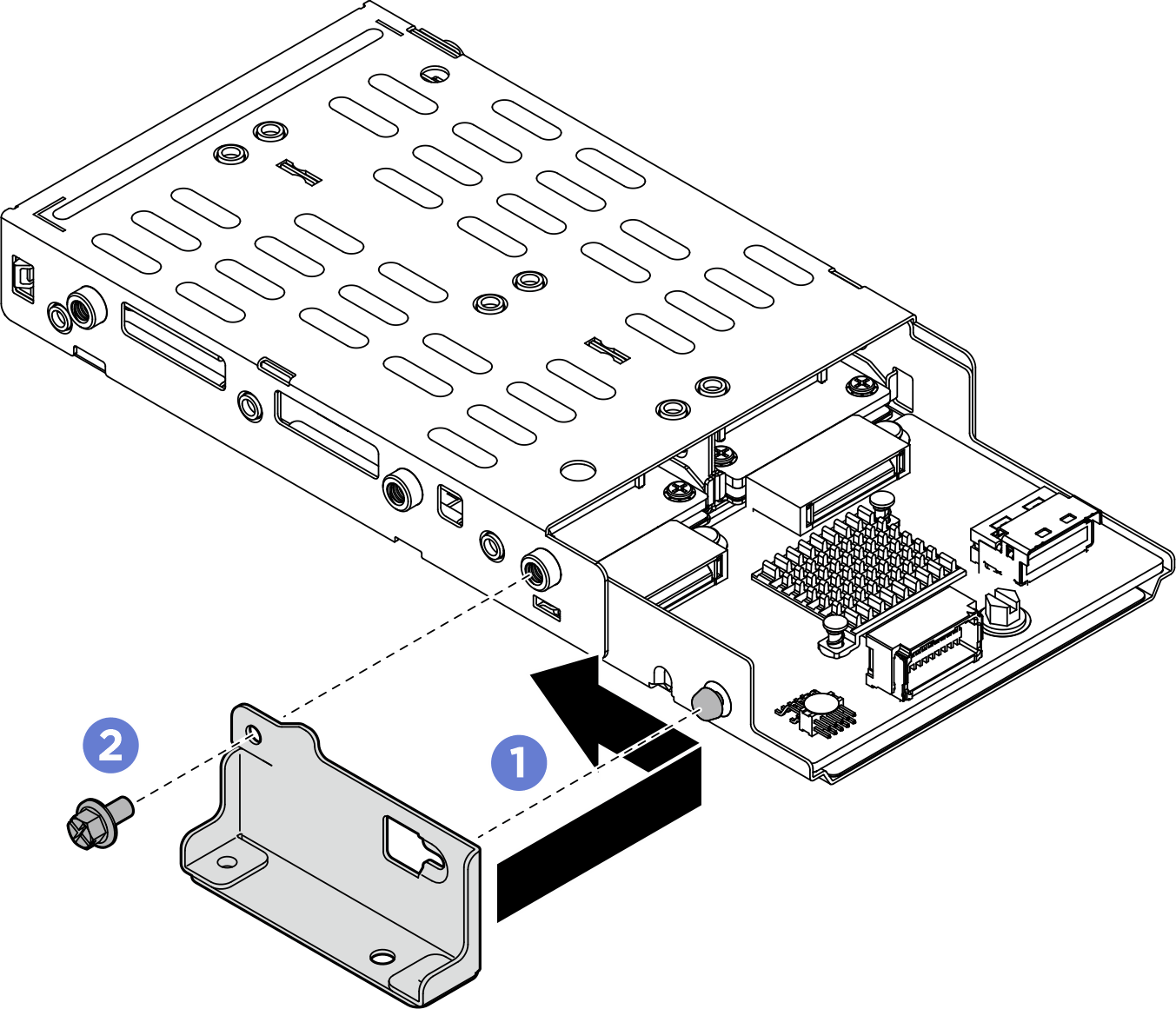

    Figura 2. Instalación de la abrazadera del compartimiento de la unidad M.2
    Install M.2 drive cage bracket
    1. Alinee la abrazadera del compartimiento de la unidad M.2 con el compartimiento de la unidad y deslícela como se muestra arriba.
    2. Fije la abrazadera del compartimiento de la unidad M.2 con un tornillo.
  3. Instale el compartimiento de la unidad M.2.

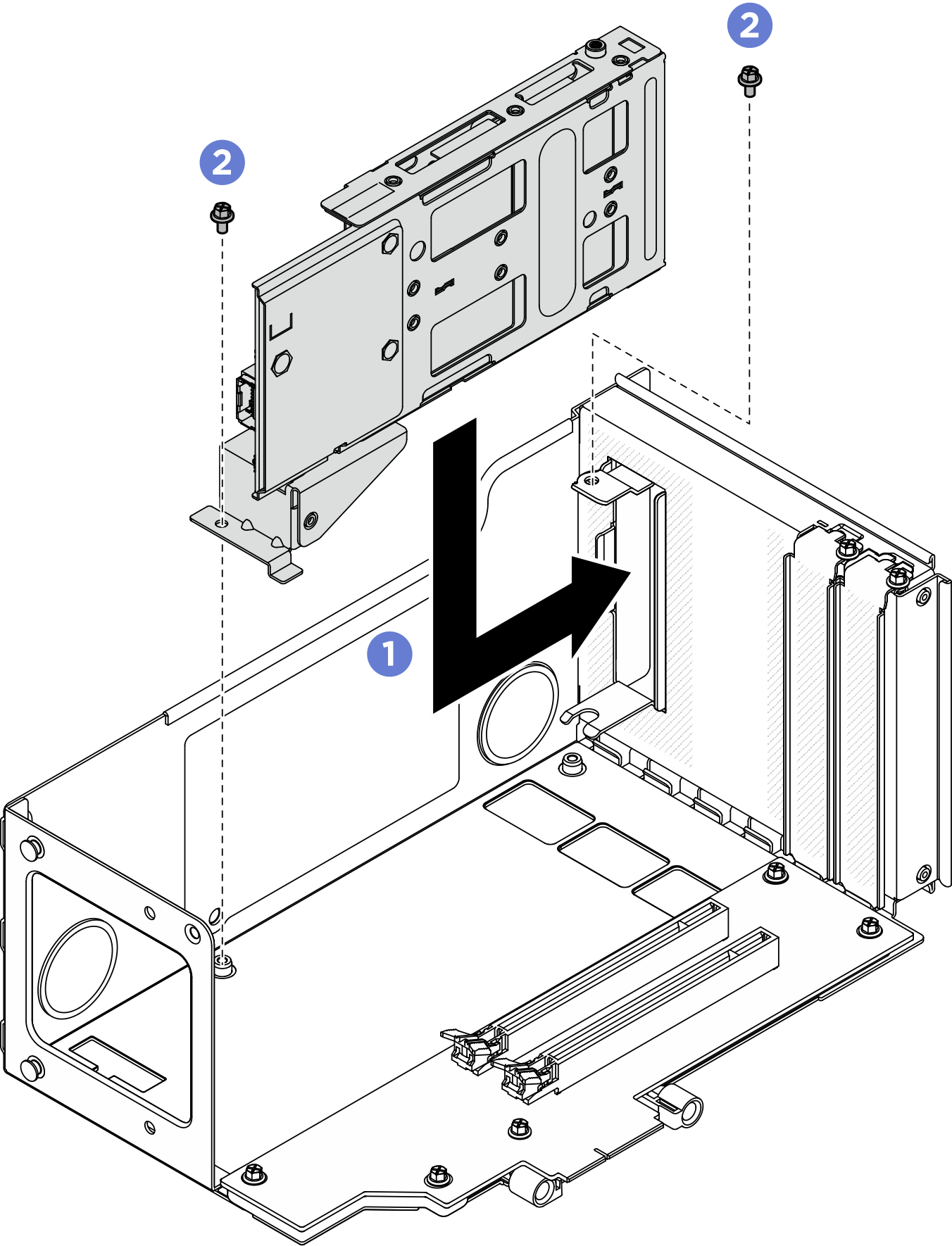

    Figura 3. Instalación del compartimiento de la unidad M.2 en la tarjeta de expansión
    Installing M.2 drive cage to riser
    1. Instale el compartimiento de la unidad en el compartimiento de expansión de PCIe.
    2. Fije el compartimiento de la unidad con dos tornillos.
  4. Conecte todos los cables a la placa posterior de M.2.

Instalación de la placa posterior de la unidad M.2 y el compartimiento en la tarjeta de expansión FH de seis ranuras​

Procedimiento

  1. Instale la placa posterior M.2 posterior en el compartimiento M.2.
    Figura 4. Instalación de la placa posterior M.2
    Installing M.2 backplane

    1. Coloque la placa posterior en el compartimiento y deslícela tal como se muestra arriba para engancharla.
    2. Apriete un tornillo para fijarla en el compartimiento.
  2. Instale la abrazadera del compartimiento de la unidad M.2.

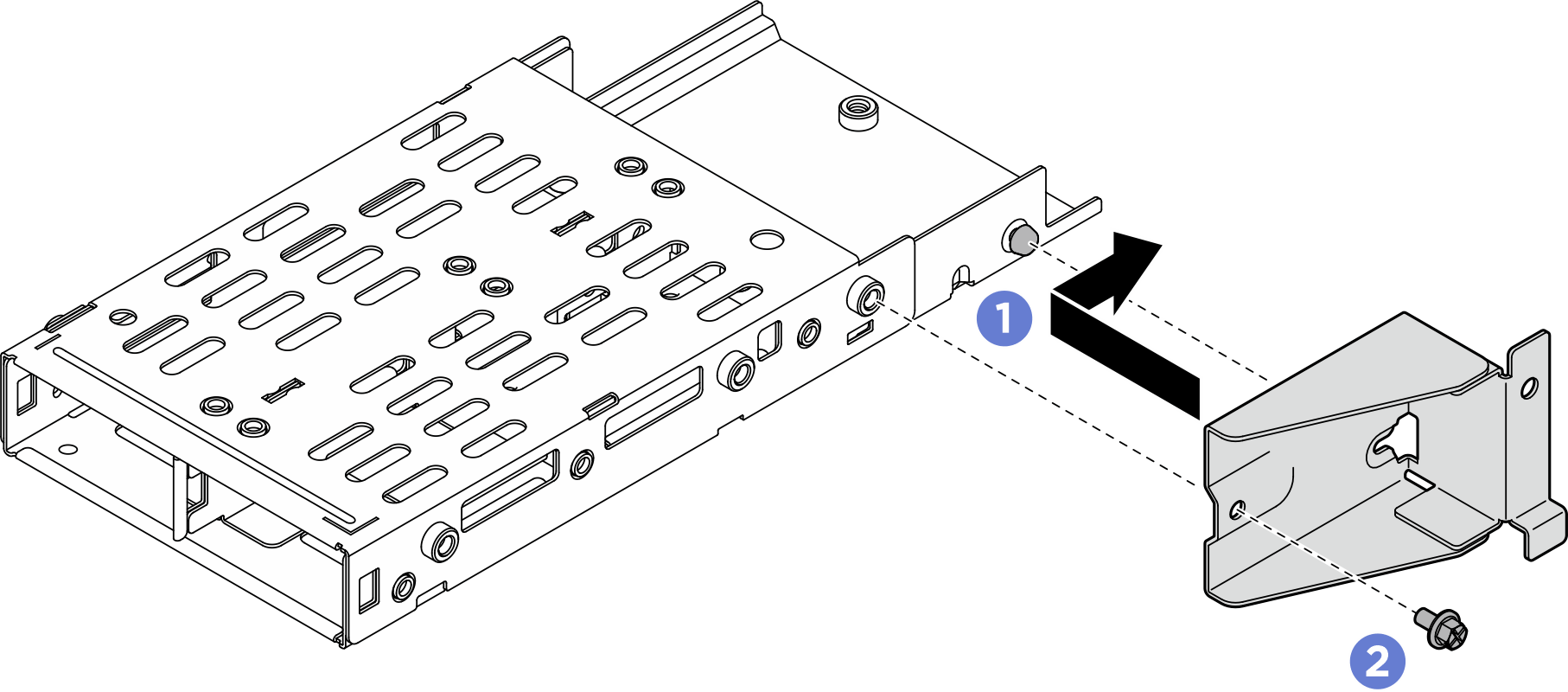

    Figura 5. Instalación de la abrazadera del compartimiento de la unidad M.2
    Install M.2 drive cage bracket
    1. Alinee la abrazadera del compartimiento de la unidad M.2 con el compartimiento de la unidad y deslícela como se muestra arriba.
    2. Fije la abrazadera del compartimiento de la unidad M.2 con un tornillo.
  3. Instale el compartimiento de la unidad M.2.

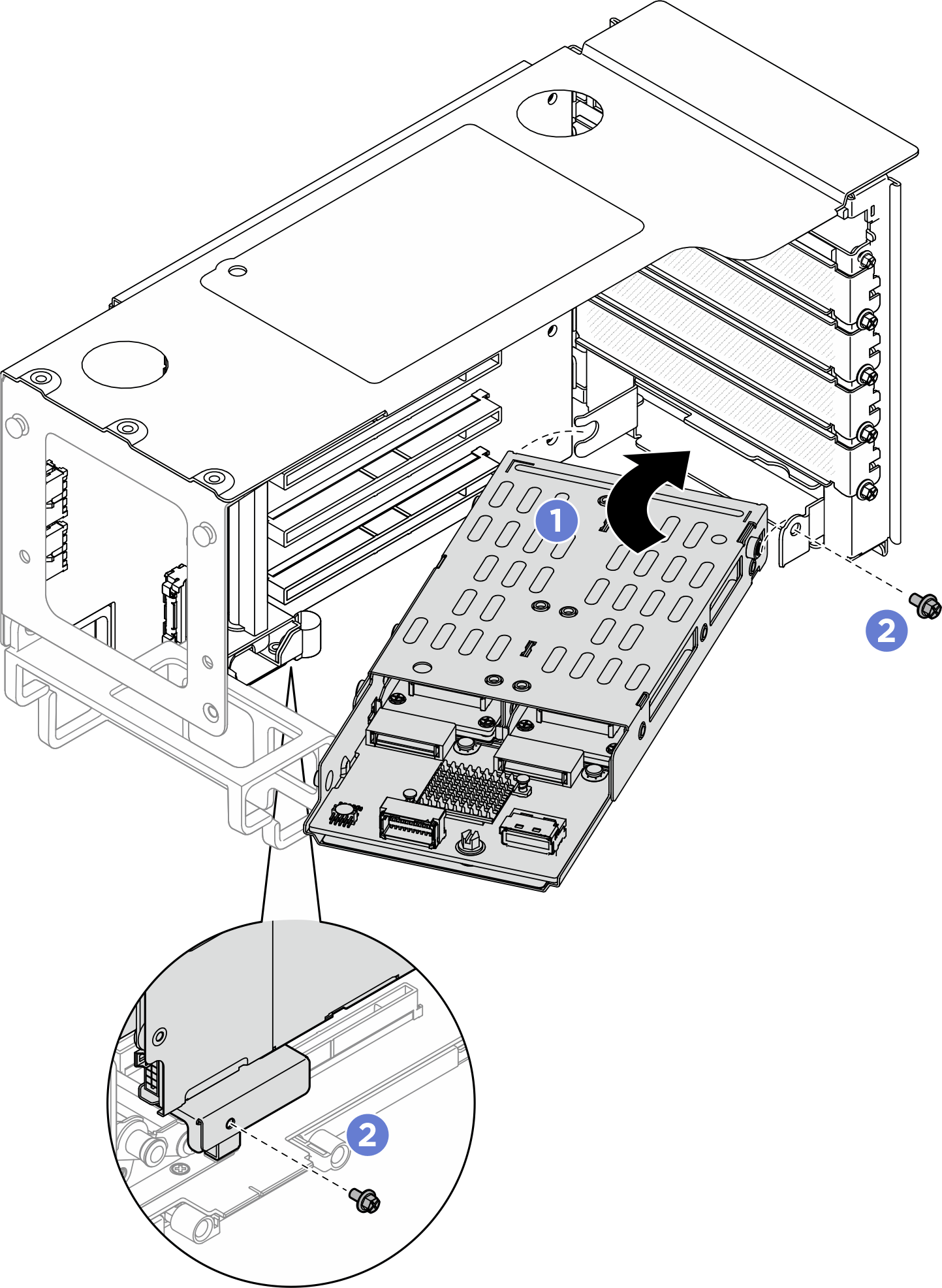

    Figura 6. Instalación del compartimiento de la unidad M.2 en la tarjeta de expansión
    Installing M.2 drive cage to riser
    1. Instale el compartimiento de la unidad en el compartimiento de expansión de PCIe.
    2. Fije el compartimiento de la unidad con dos tornillos.
  4. Conecte todos los cables a la placa posterior de M.2.

Después de finalizar

  1. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  2. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  3. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  4. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  6. Si es necesario, use Lenovo XClarity Provisioning Manager para configurar el RAID. Para obtener más información, consulte: Página del portal de Lenovo XClarity Provisioning Manager.
