安裝後方 M.2 框架和背板

請依照本節中的指示安裝後方 M.2 框架和背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

伺服器支援下列其中一種安裝在 PCIe 擴充卡 3 的 M.2 框架組件。
頂部帶有 M.2 框架的雙插槽 FH 擴充卡底部帶有 M.2 框架的六插槽 FH 擴充卡

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

如需不同類型擴充卡的詳細資料，請參閱背面圖。

視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

將 M.2 硬碟背板和框架安裝到雙插槽 FH 擴充卡​

程序

  1. 將背面 M.2 背板安裝到 M.2 框架中。

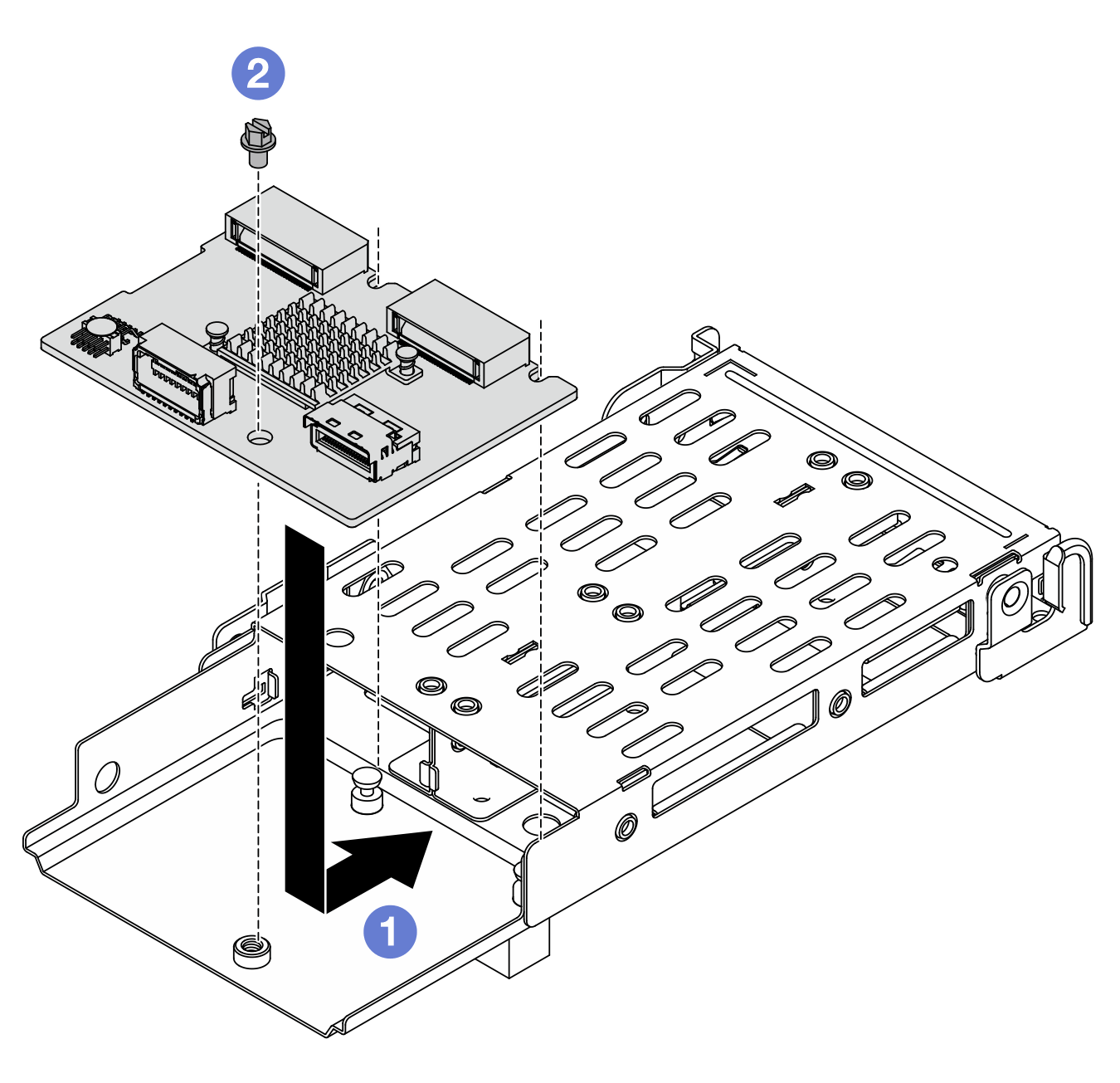

    圖 1. 安裝 M.2 背板
    Installing M.2 backplane

    1. 將背板放在框架上，然後依上圖所示滑動使其嚙合。
    2. 鎖緊一根螺絲，將背板固定到框架上。
  2. 安裝 M.2 框架托架。

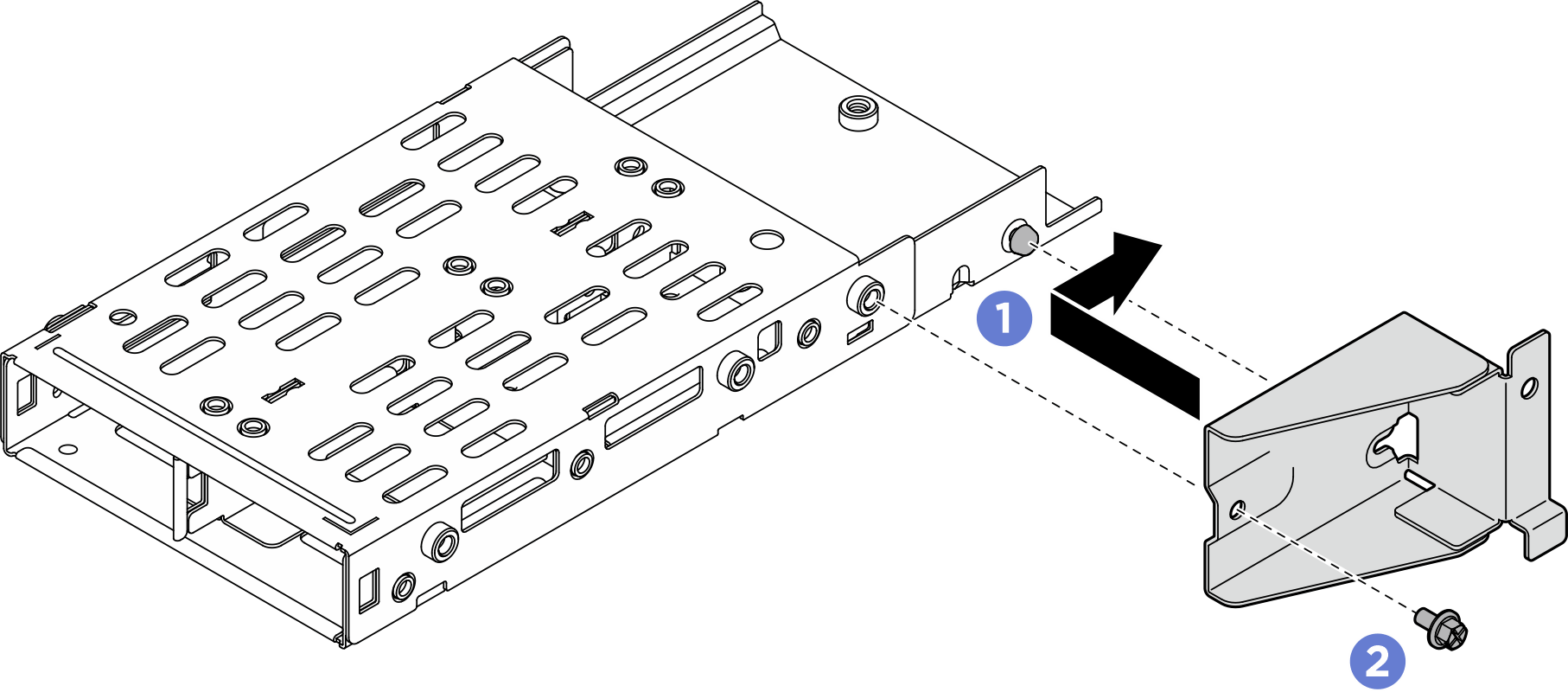

    圖 2. 安裝 M.2 框架托架
    Install M.2 drive cage bracket
    1. 如上圖所示，將 M.2 框架托架對齊框架然後滑動。
    2. 用螺絲固定 M.2 框架托架。
  3. 安裝 M.2 框架。

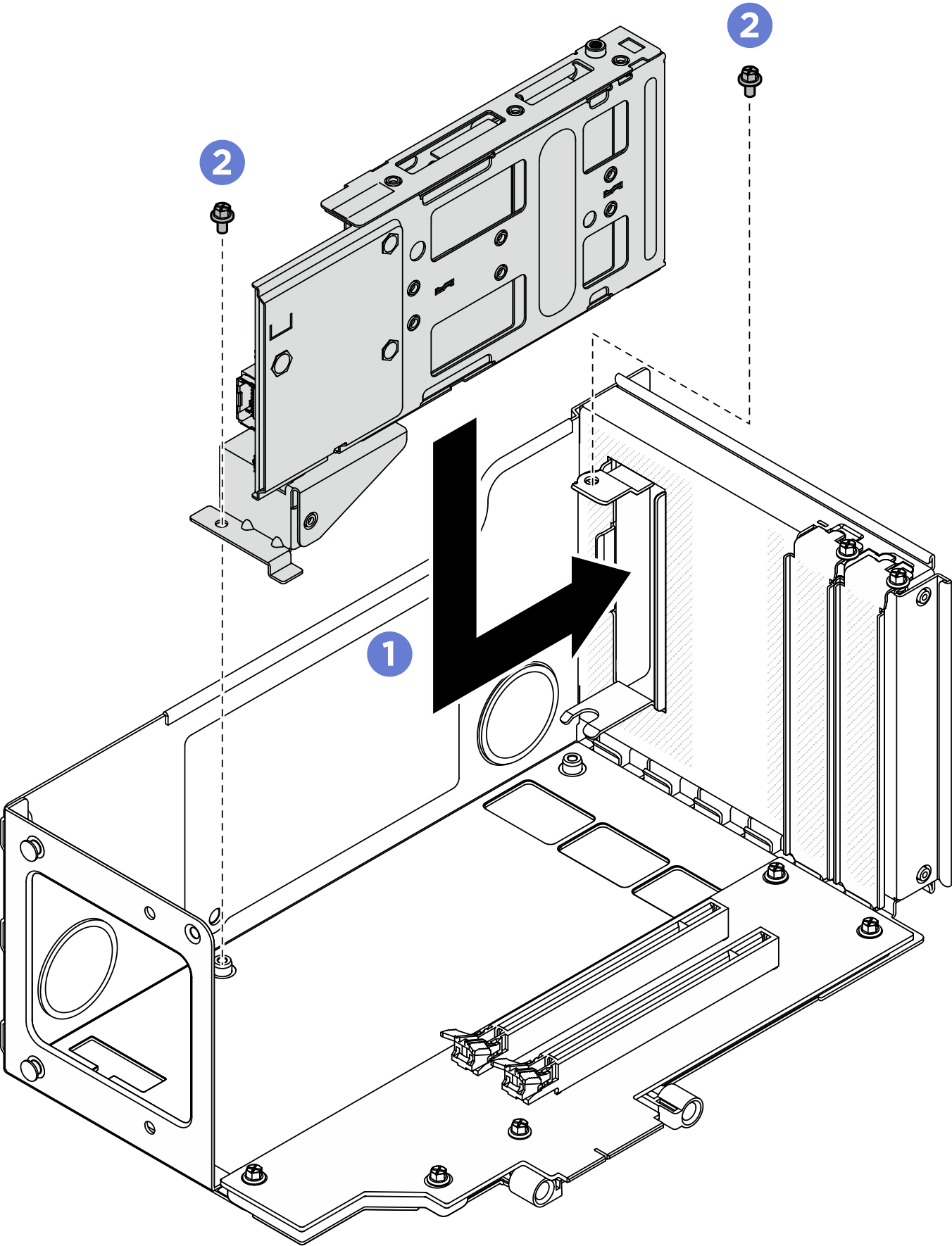

    圖 3. 將 M.2 框架安裝到擴充卡
    Installing M.2 drive cage to riser
    1. 將框架安裝到 PCIe 擴充卡匣中。
    2. 用兩顆螺絲固定框架。
  4. 將所有纜線連接至 M.2 背板。

將 M.2 硬碟背板和框架安裝到六插槽 FH 擴充卡​

程序

  1. 將背面 M.2 背板安裝到 M.2 框架中。
    圖 4. 安裝 M.2 背板
    Installing M.2 backplane

    1. 將背板放在框架上，然後依上圖所示滑動使其嚙合。
    2. 鎖緊一根螺絲，將背板固定到框架上。
  2. 安裝 M.2 框架托架。

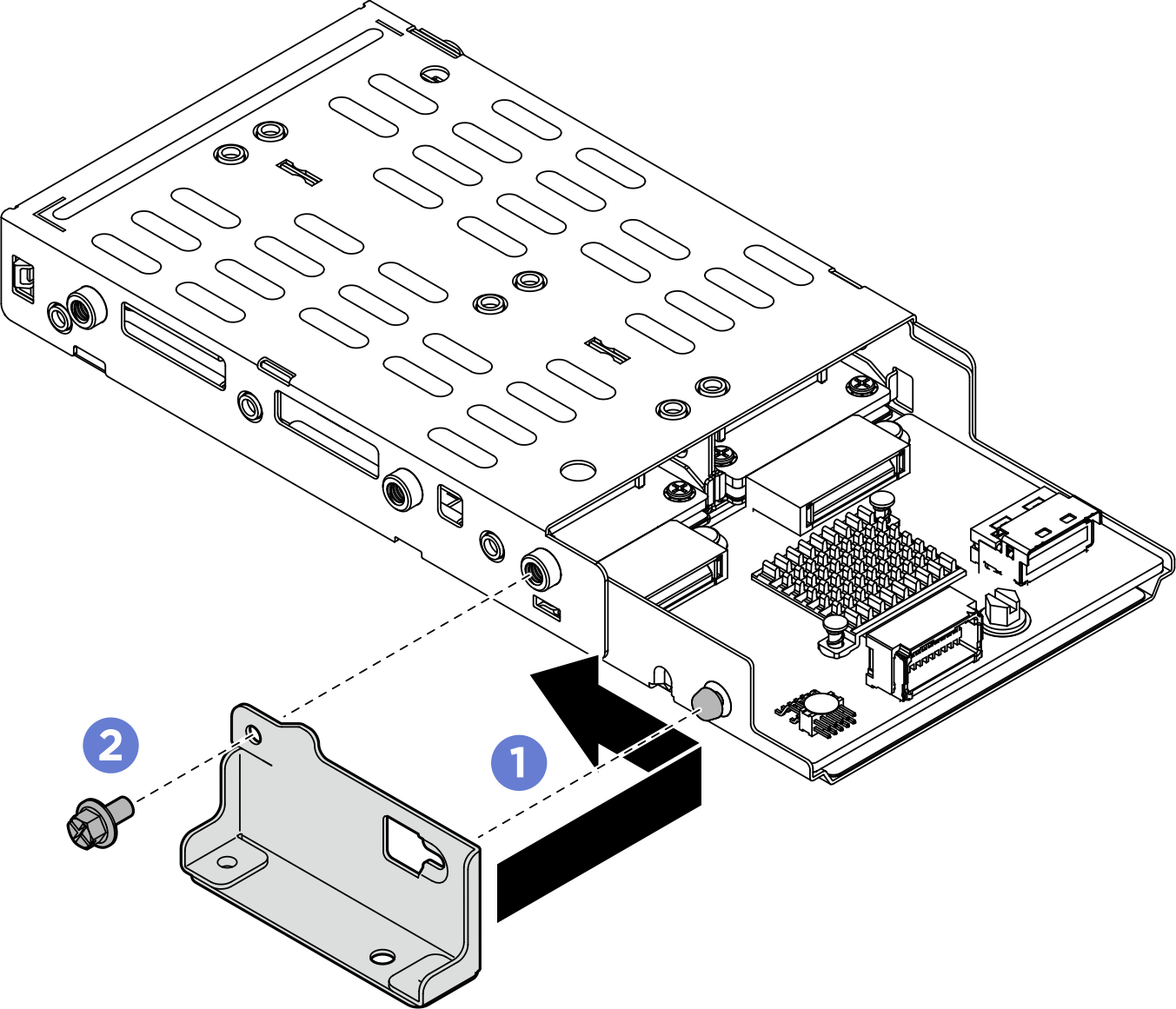

    圖 5. 安裝 M.2 框架托架
    Install M.2 drive cage bracket
    1. 如上圖所示，將 M.2 框架托架對齊框架然後滑動。
    2. 用螺絲固定 M.2 框架托架。
  3. 安裝 M.2 框架。

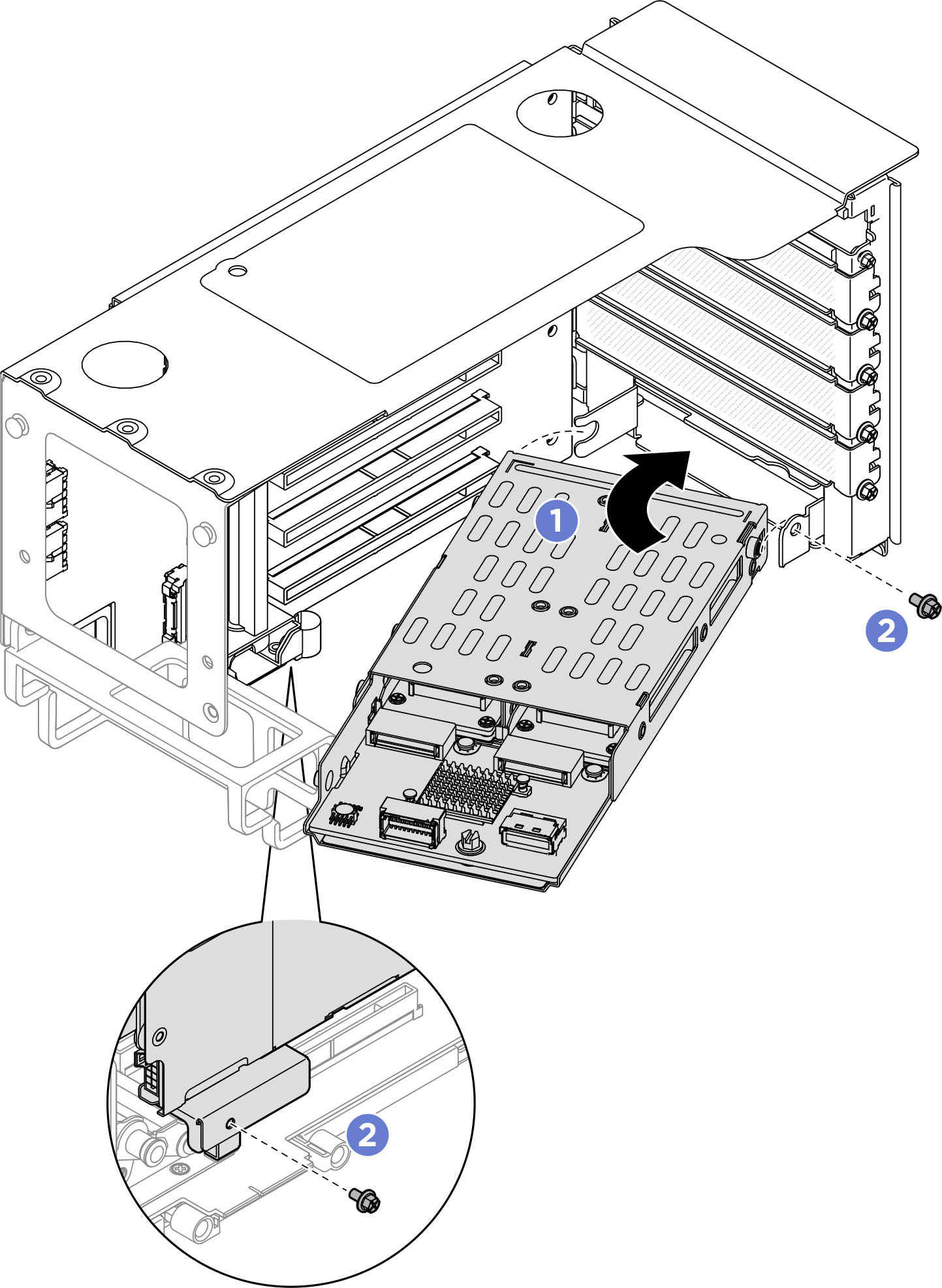

    圖 6. 將 M.2 框架安裝到擴充卡
    Installing M.2 drive cage to riser
    1. 將框架安裝到 PCIe 擴充卡匣中。
    2. 用兩顆螺絲固定框架。
  4. 將所有纜線連接至 M.2 背板。

在您完成之後

  1. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。

  2. 重新安裝橫槓。請參閱安裝橫槓。

  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  5. 完成零件更換。請參閱完成零件更換。

  6. 如有需要，請使用 Lenovo XClarity Provisioning Manager 來配置 RAID。如需相關資訊，請參閱：Lenovo XClarity Provisioning Manager 入口網站頁面。
