卸下後方 M.2 框架和背板

請依照本節中的指示卸下後方 M.2 框架和背板。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。

伺服器支援下列其中一種安裝在 PCIe 擴充卡 3 的 M.2 框架組件。
頂部帶有 M.2 框架的雙插槽 FH 擴充卡底部帶有 M.2 框架的六插槽 FH 擴充卡

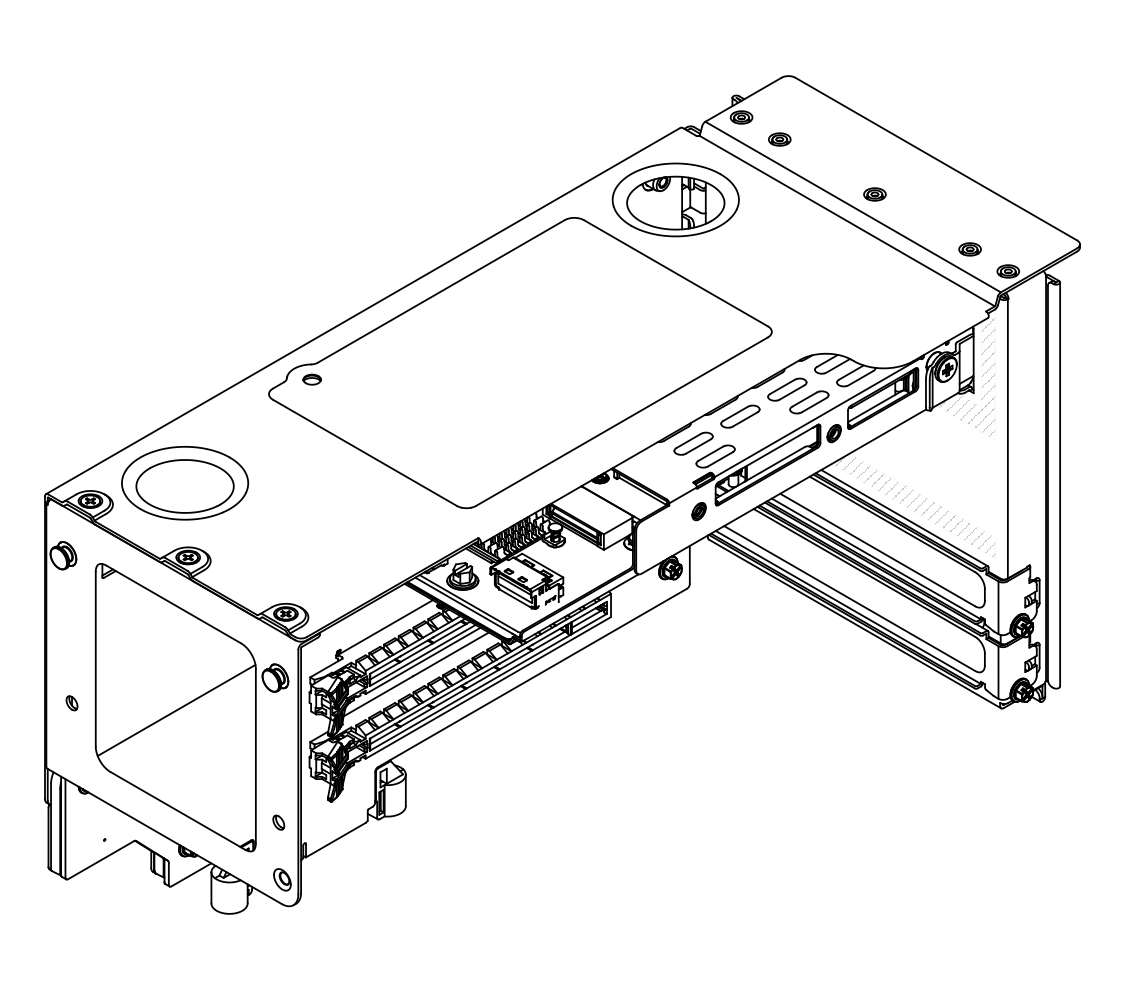

Two-slot FH riser with M.2 cage at top

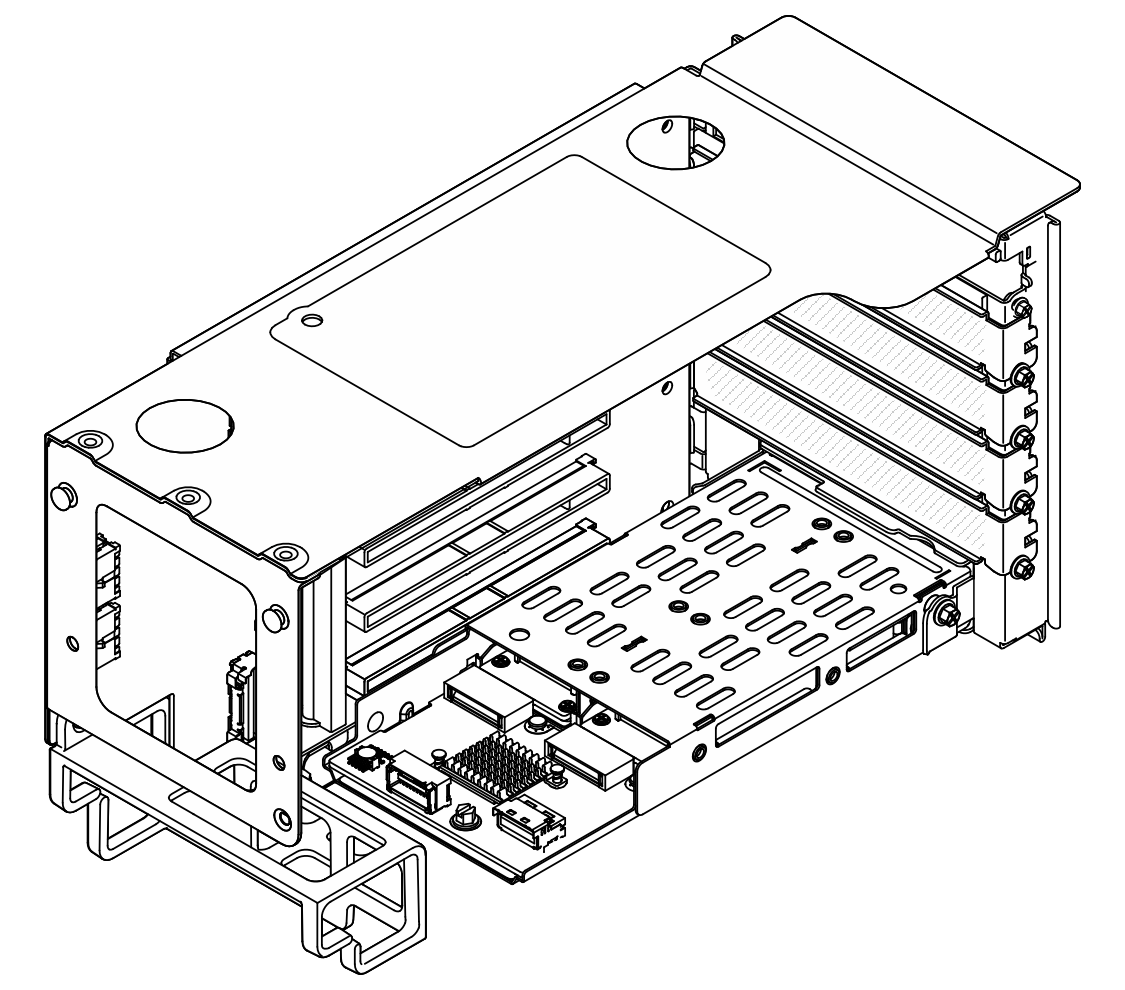

Six-slot FH riser with M.2 cage at bottom

註

圖中所示的 M.2 背板或 M.2 硬碟僅供參考。您的特定 M.2 背板或 M.2 硬碟的外觀可能有所不同。

視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

從雙插槽 FH 擴充卡卸下 M.2 框架和背板​

程序

  1. 卸下所有熱抽換 M.2 硬碟。請參閱卸下熱抽換 M.2 硬碟組件。
  2. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  3. 卸下前方上蓋。請參閱卸下前方上蓋。
  4. 卸下後方上蓋。請參閱卸下後方上蓋。
  5. 卸下橫槓。請參閱卸下橫槓。
  6. 卸下已安裝 M.2 框架的 PCIe 擴充卡。卸下 PCIe 擴充卡。
  7. 拔掉所有連接至 M.2 背板的纜線，並加以記錄。
  8. 卸下 M.2 框架。

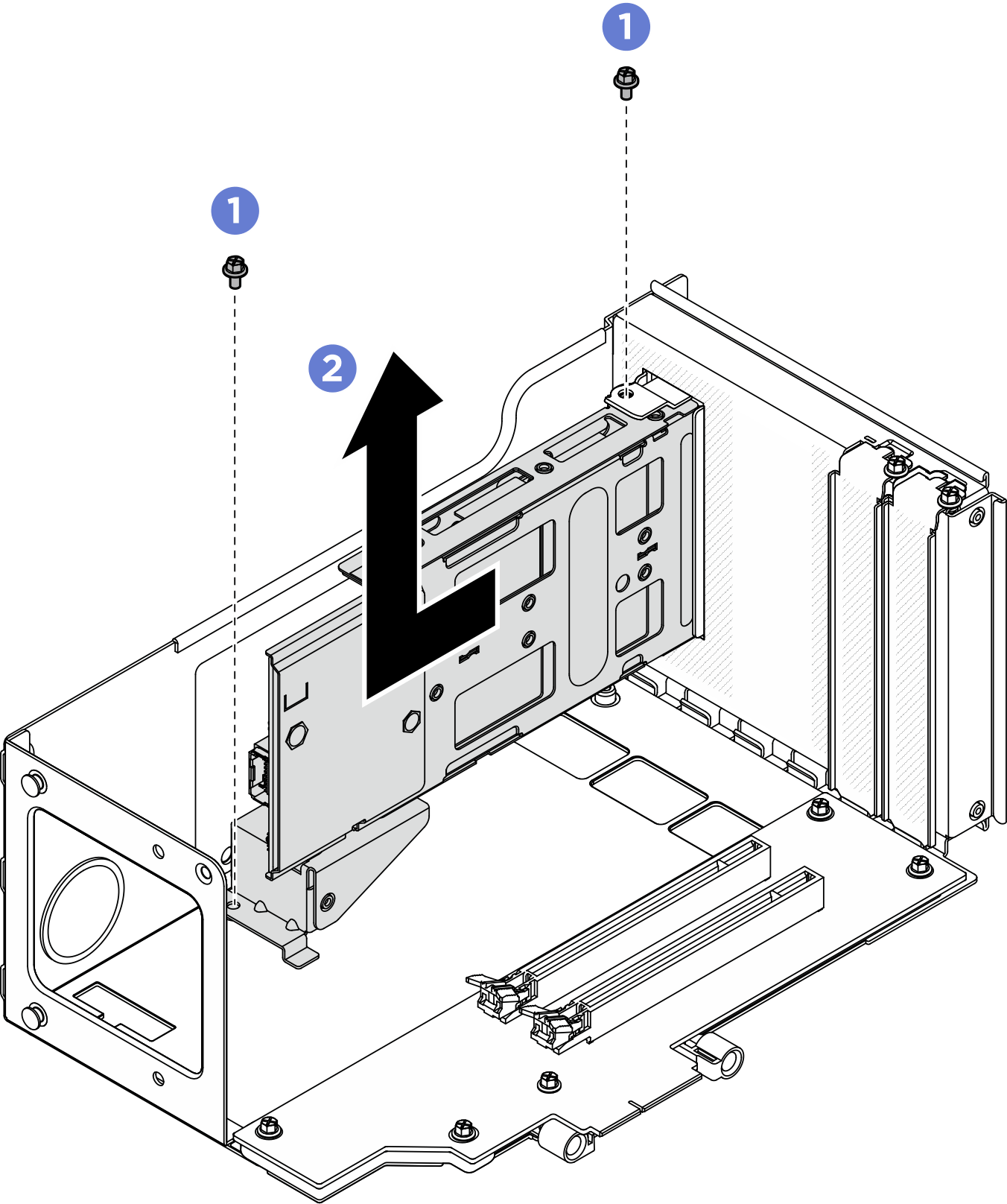

    圖 1. 從擴充卡卸下 M.2 框架
    Removing M.2 drive cage from riser
    1. 卸下將框架固定至 PCIe 擴充卡匣的兩個螺絲。
    2. 從 PCIe 擴充卡匣卸下框架。
  9. 卸下背面 M.2 背板。

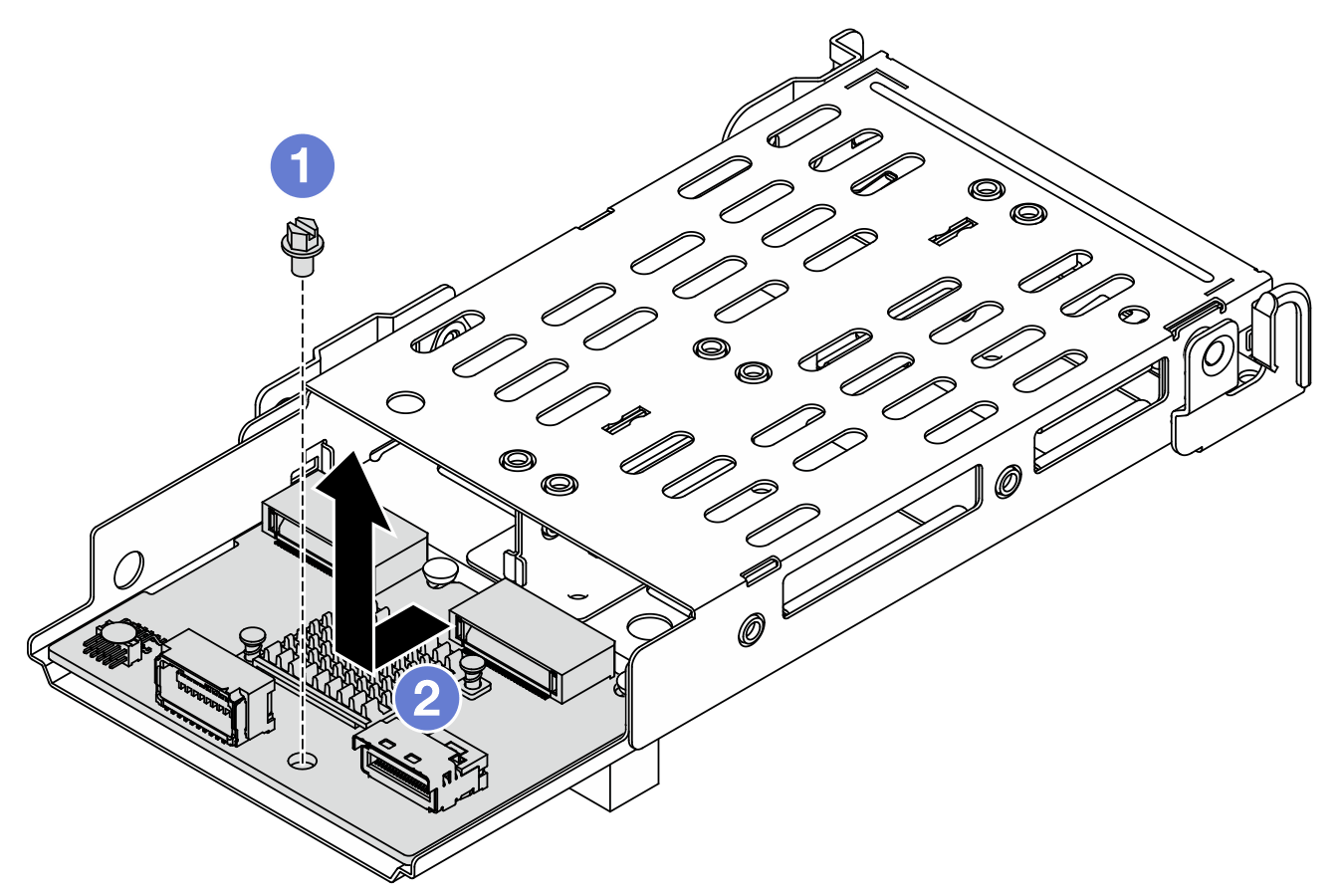

    圖 2. 卸下 M.2 背板
    Removing M.2 backplane

    1. 鬆開將背板固定在框架上的單顆螺絲。
    2. 如上圖所示滑動背板，然後從框架中提起取出。
  10. 如有需要，請卸下 M.2 框架托架。

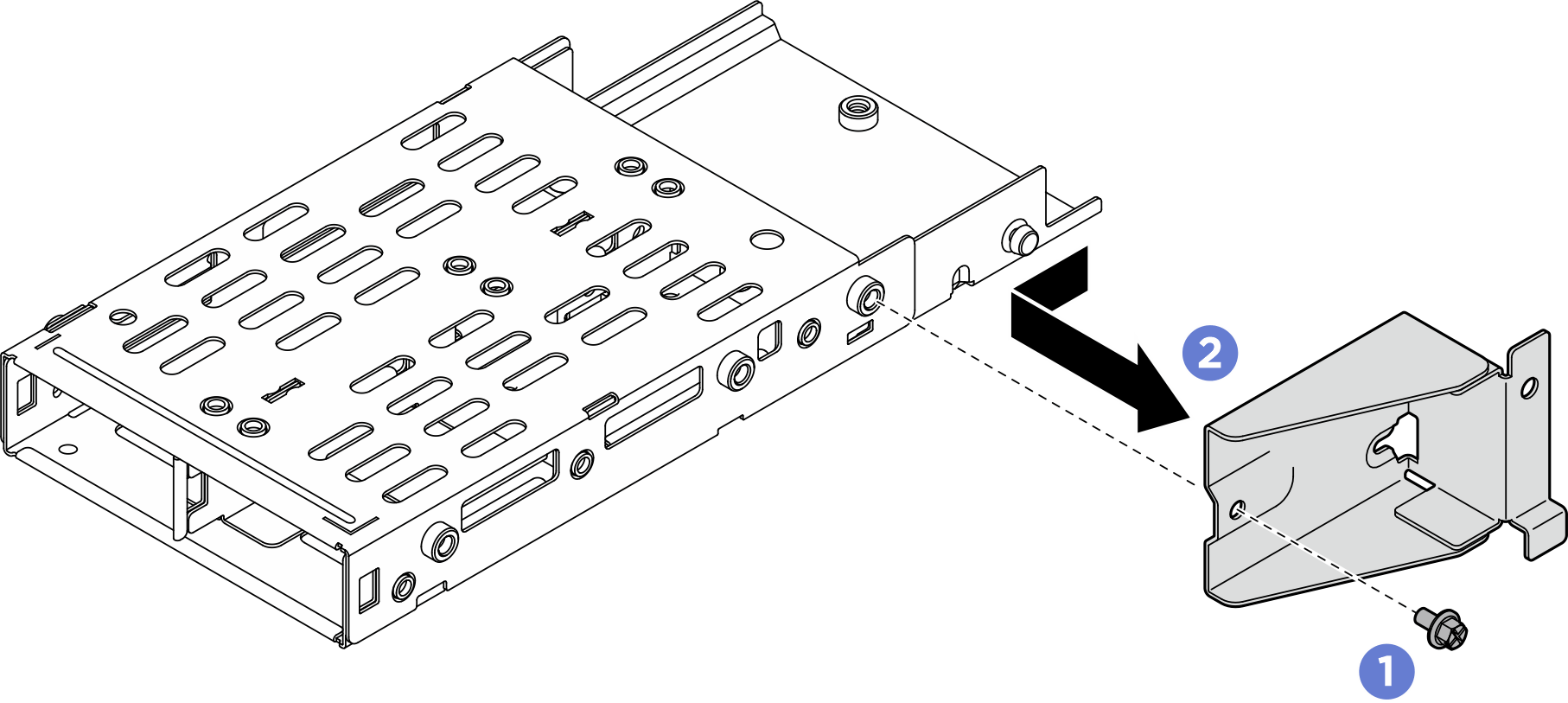

    圖 3. 卸下 M.2 框架托架
    Removing M.2 drive cage bracket
    1. 卸下固定 M.2 框架托架的螺絲。
    2. 如上圖所示，滑動 M.2 框架托架，然後卸下。

從六插槽 FH 擴充卡卸下 M.2 框架和背板​

程序

  1. 卸下所有熱抽換 M.2 硬碟。請參閱卸下熱抽換 M.2 硬碟組件。
  2. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  3. 卸下前方上蓋。請參閱卸下前方上蓋。
  4. 卸下後方上蓋。請參閱卸下後方上蓋。
  5. 卸下橫槓。請參閱卸下橫槓。
  6. 卸下已安裝 M.2 框架的 PCIe 擴充卡。卸下 PCIe 擴充卡。
  7. 拔掉所有連接至 M.2 背板的纜線，並加以記錄。
  8. 卸下 M.2 框架。

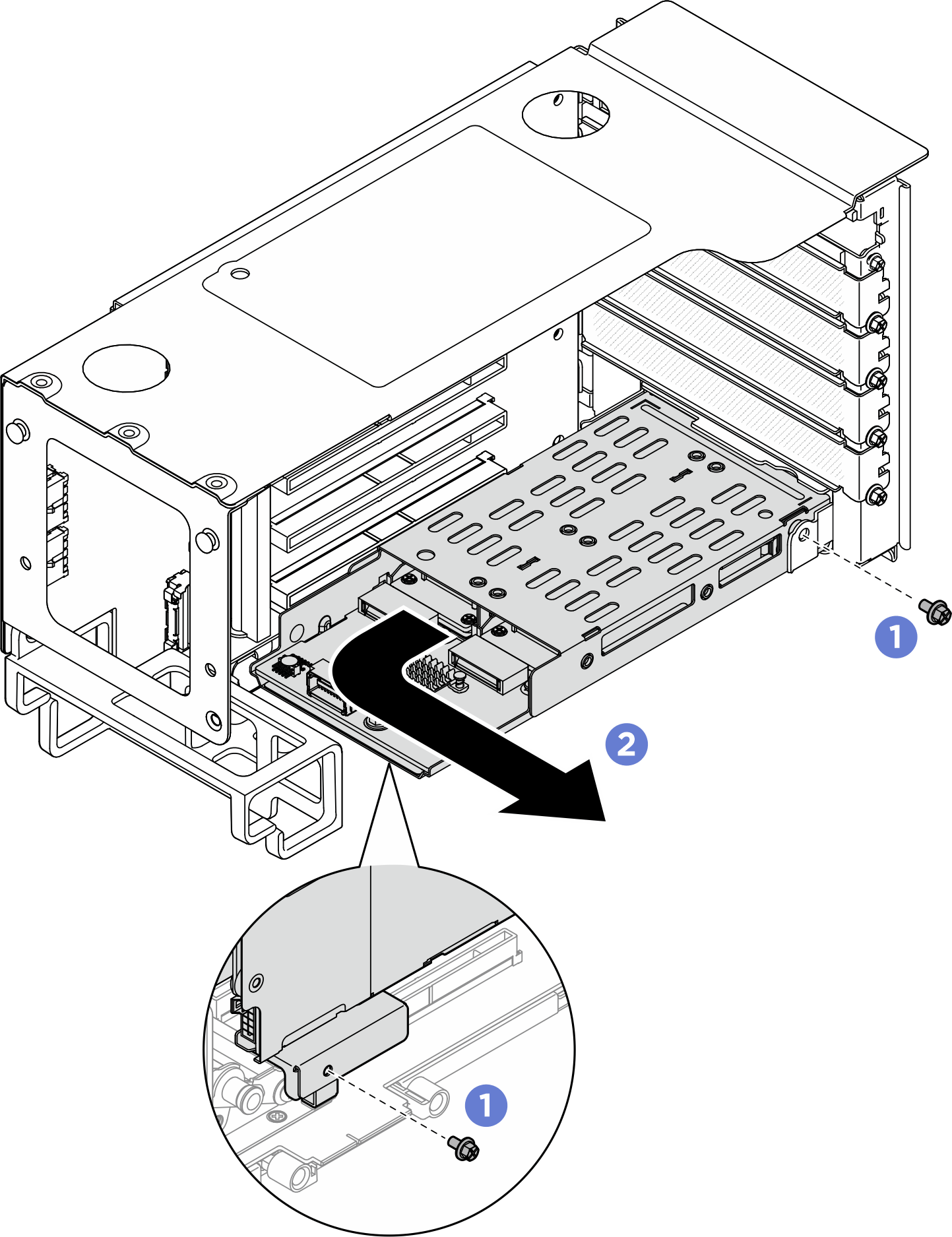

    圖 4. 從六插槽 FH 擴充卡卸下 M.2 框架
    Removing the M.2 drive cage from the two-slot FH riser
    1. 卸下將框架固定至 PCIe 擴充卡的兩顆螺絲。
    2. 從 PCIe 擴充卡匣向外轉動框架以將其卸下。
  9. 卸下背面 M.2 背板。
    圖 5. 卸下 M.2 背板
    Removing M.2 backplane

    1. 鬆開將背板鎖定在框架上的一個螺絲。
    2. 如上圖所示滑動背板，然後從框架中提起取出。
  10. 如有需要，請卸下 M.2 框架托架。
    圖 6. 卸下 M.2 框架托架
    Removing M.2 drive cage bracket
    1. 卸下固定 M.2 框架托架的螺絲。
    2. 如上圖所示，滑動 M.2 框架托架，然後卸下。

在您完成之後

  1. 安裝替換裝置或填充板。請參閱安裝後方 M.2 框架和背板。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
