Снятие заднего отсека для дисков M.2 и объединительной панели
В этом разделе приведены инструкции по снятию заднего отсека для дисков M.2 и объединительной панели.
Об этой задаче
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.

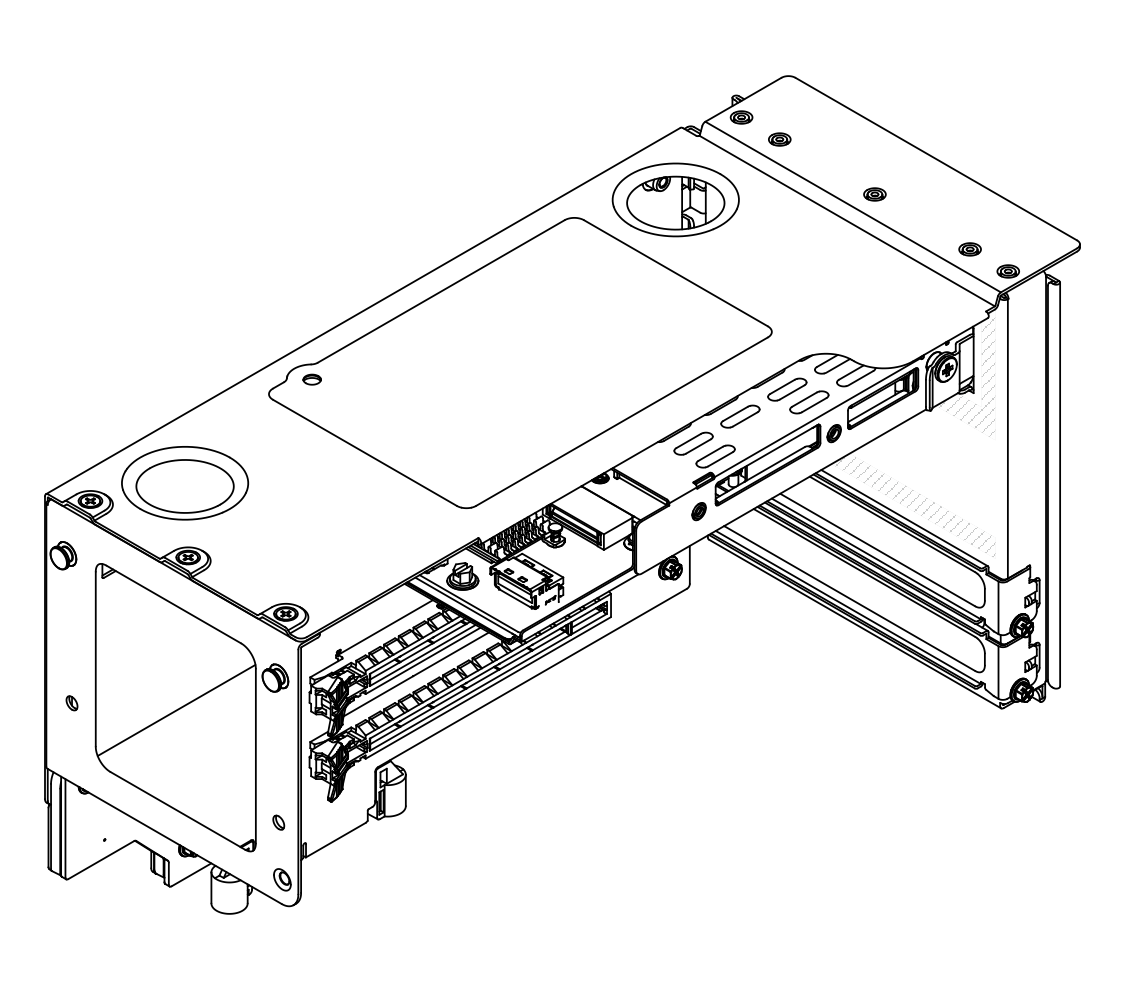

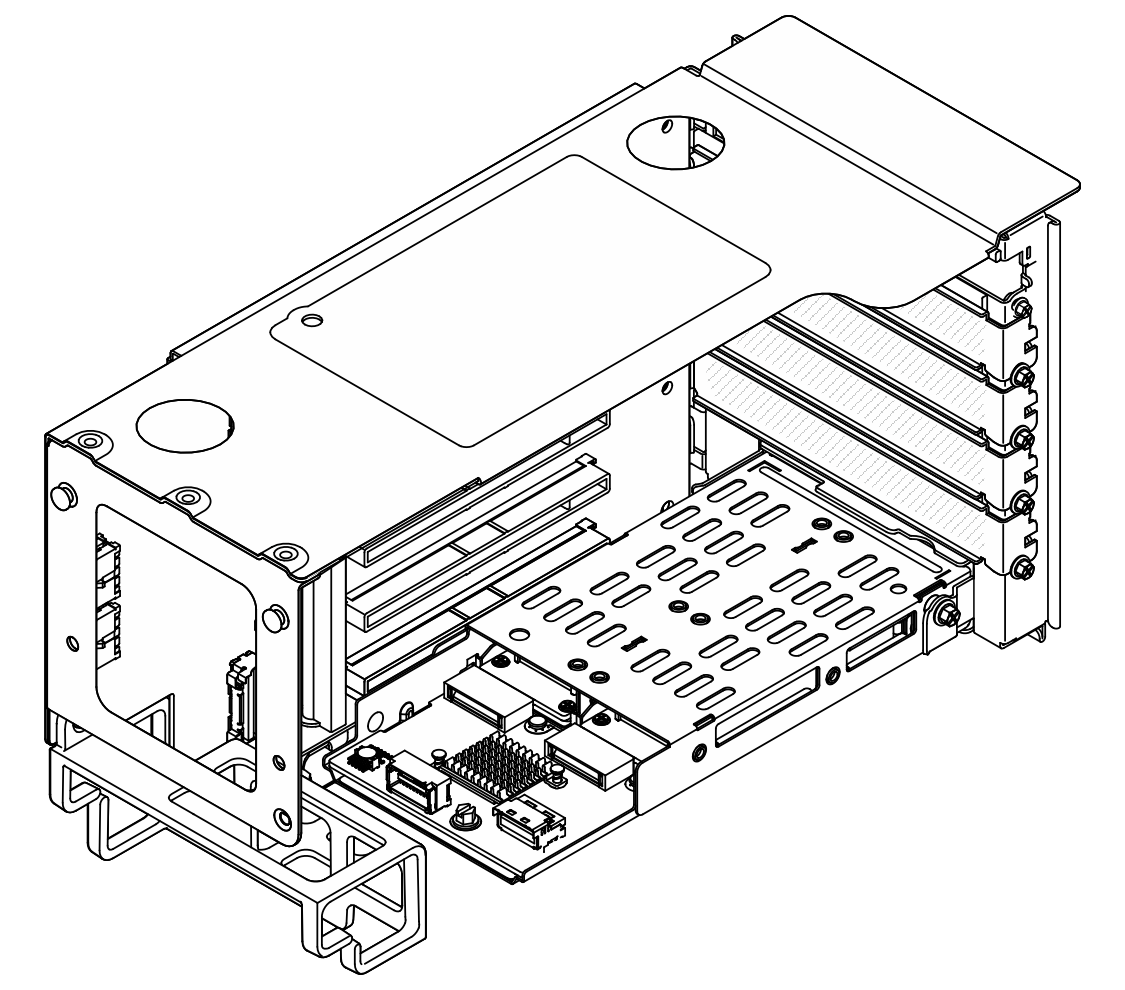

| Плата-адаптер Riser максимальной высоты с двумя гнездами с отсеком M.2 сверху | Плата-адаптер Riser максимальной высоты с шестью гнездами с отсеком M.2 снизу |
 |  |
Объединительная панель M.2 или диск M.2, показанные на рисунках, приведены только для справки. Ваша объединительная панель M.2 или диск M.2 могут отличаться по внешнему виду.
Снятие отсека для дисков M.2 и объединительной панели с платы-адаптера Riser максимальной высоты с двумя гнездами
Процедура

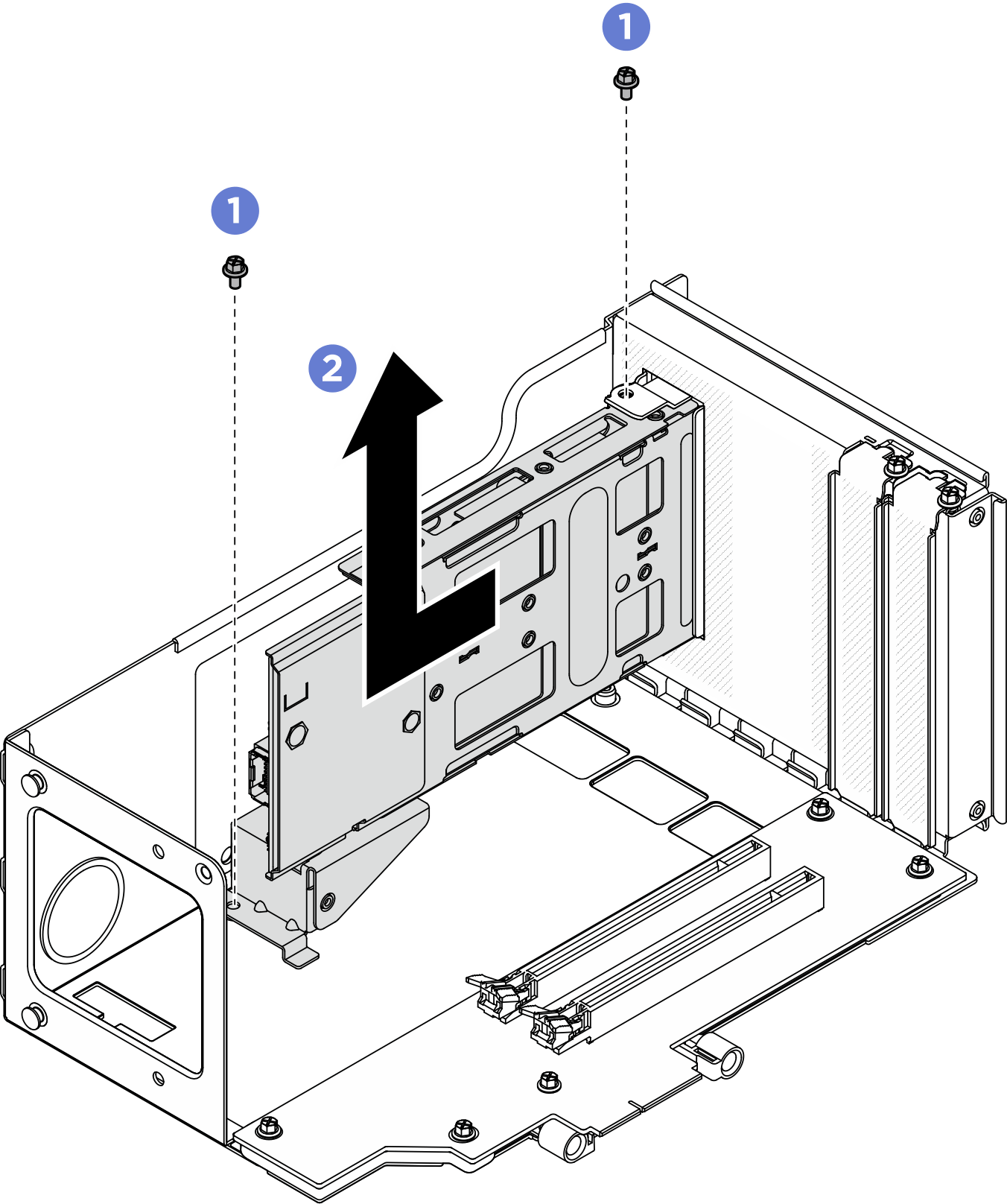

- Снимите отсек для дисков M.2.Рис. 1. Снятие отсека для дисков M.2 с платы-адаптера Riser
Открутите два винта, которыми отсек для диска крепится к отсеку платы-адаптера PCIe.
Извлеките отсек для дисков из отсека платы-адаптера Riser PCIe.

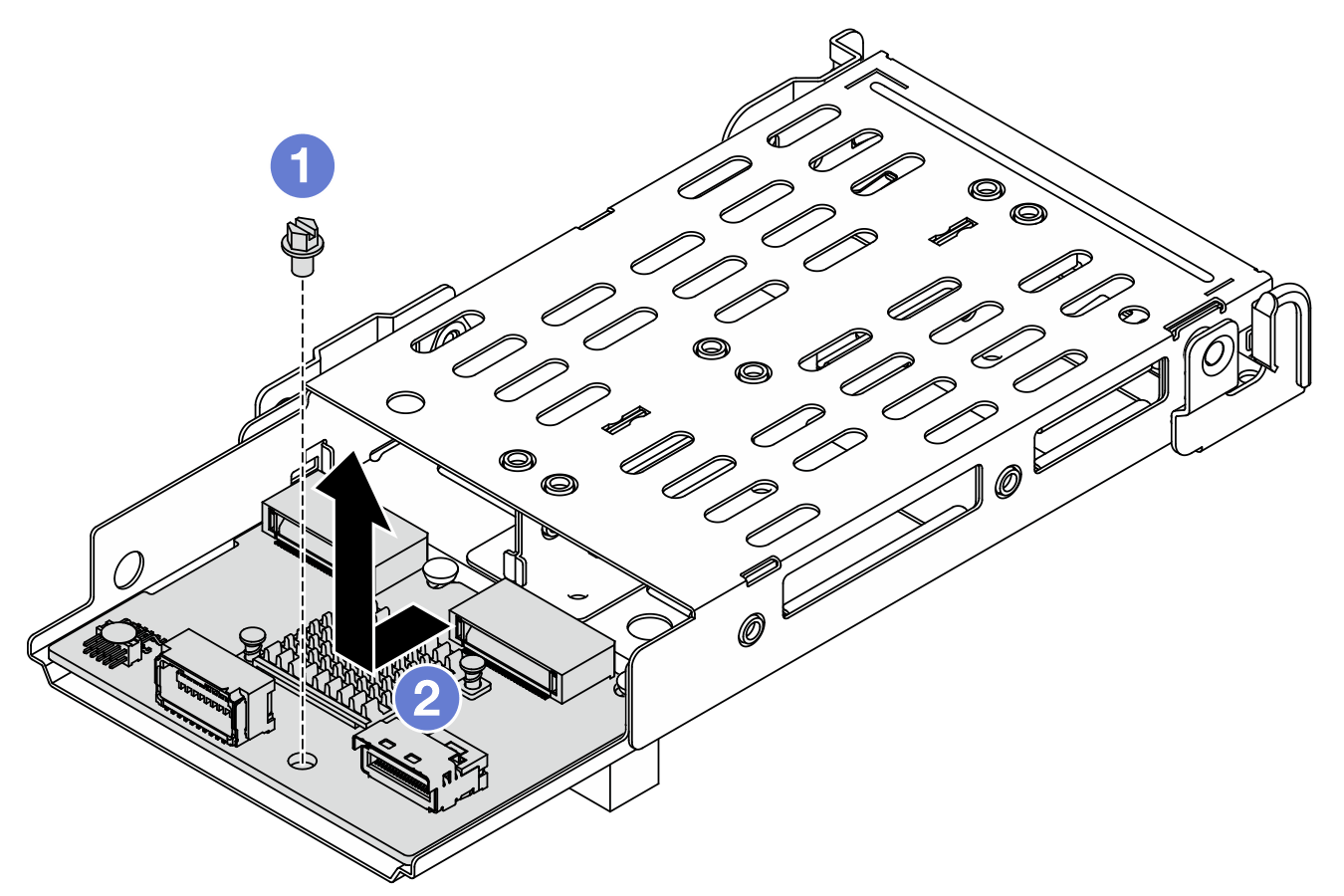

- Снимите заднюю объединительную панель M.2.Рис. 2. Снятие объединительной панели M.2
- Ослабьте один винт, которым объединительная панель крепится к отсеку.
- Сдвиньте объединительную панель, как показано на рисунке выше, и снимите ее с отсека.

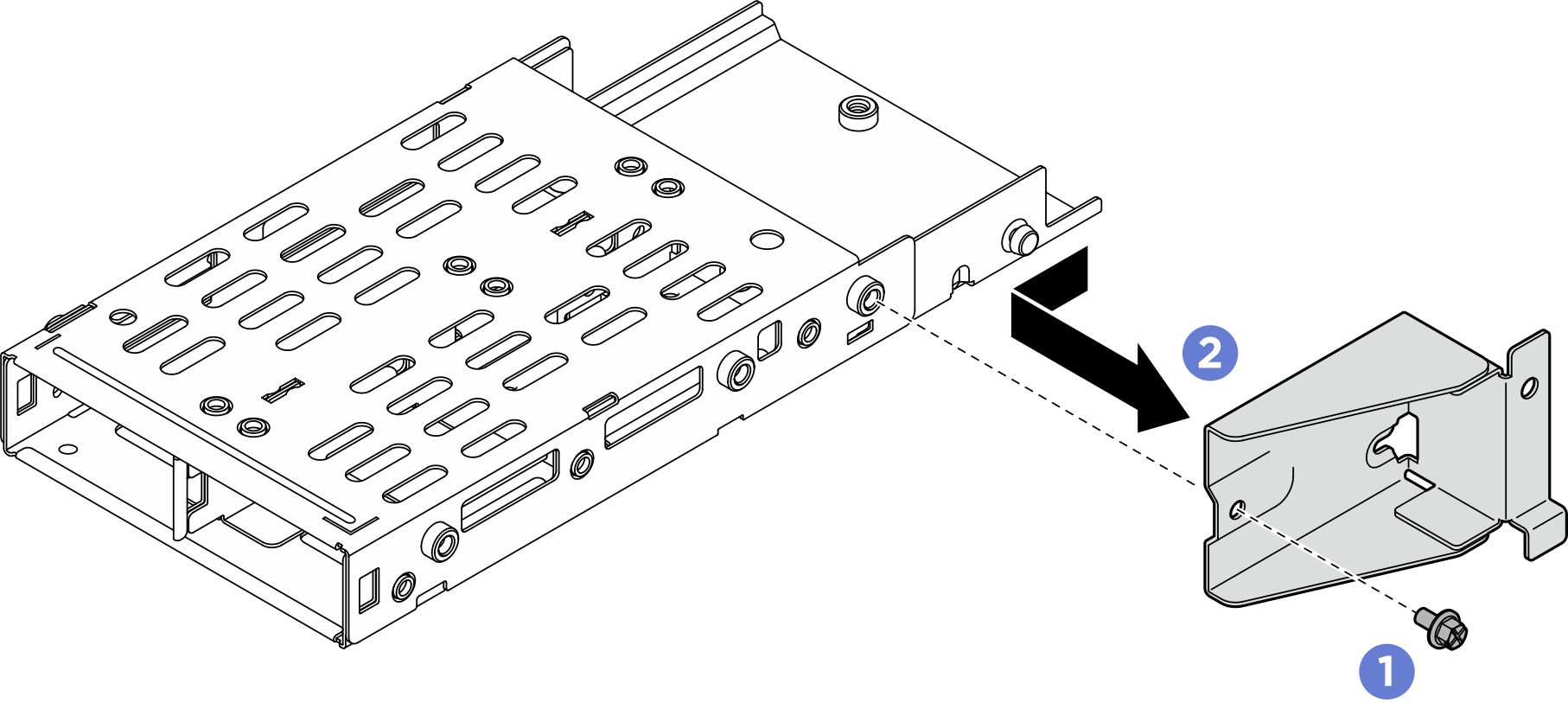

- При необходимости снимите скобу отсека для дисков M.2.Рис. 3. Снятие скобы отсека для дисков M.2
- Отверните винт, фиксирующий скобу отсека для дисков M.2.
- Сдвиньте скобу отсека для диска M.2, как показано выше, и снимите ее.
Снятие отсека для дисков M.2 и объединительной панели с платы-адаптера Riser максимальной высоты с шестью гнездами
Процедура

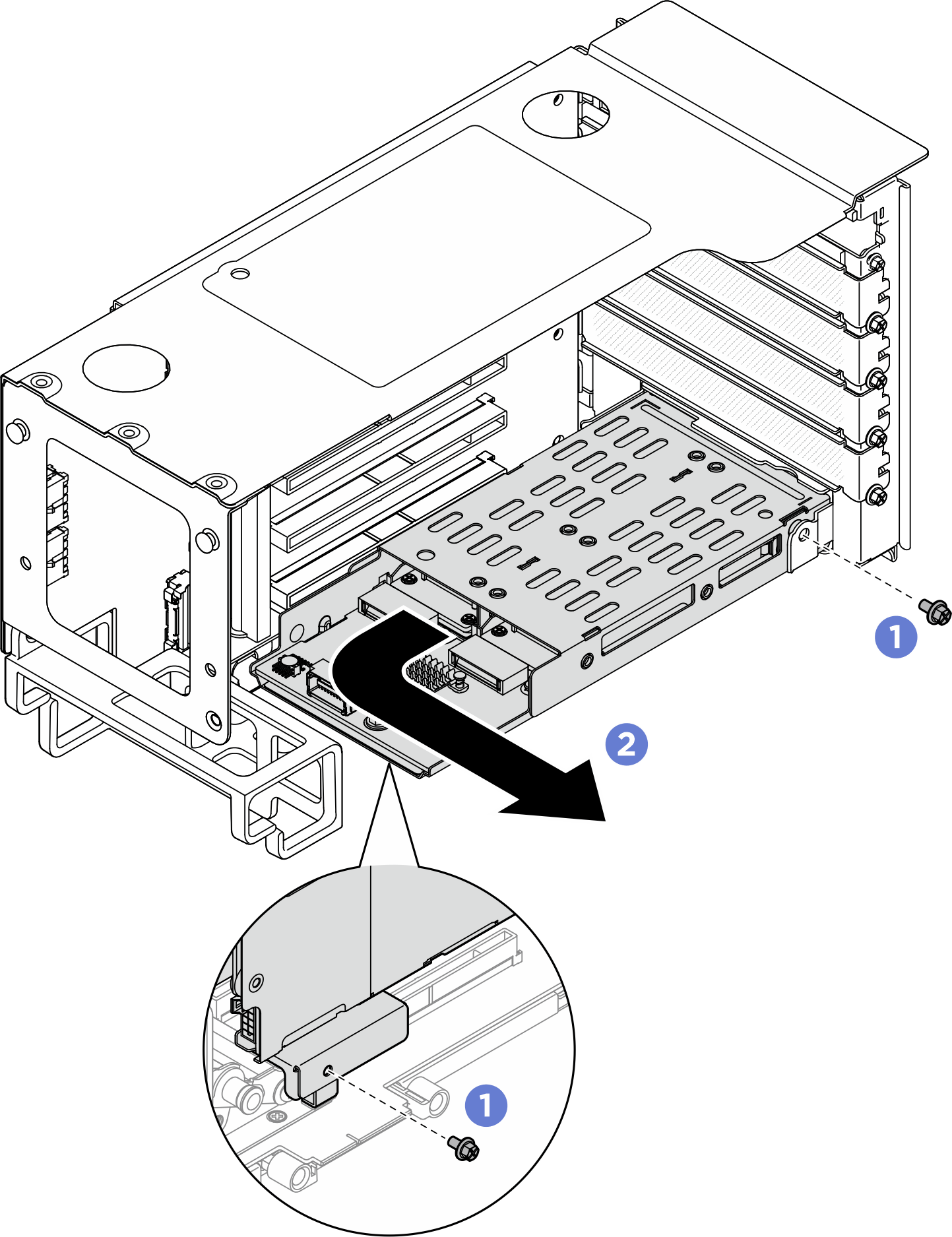

- Снимите отсек для дисков M.2.Рис. 4. Снятие отсека для дисков M.2 с платы-адаптера Riser максимальной высоты с шестью гнездами
- Открутите два винта, которыми отсек для диска крепится к плате-адаптеру Riser PCIe.
- Поверните отсек для дисков в направлении наружу, от отсека для платы-адаптера Riser PCIe, чтобы снять его.
- Снимите заднюю объединительную панель M.2.Рис. 5. Снятие объединительной панели M.2
- Ослабьте один винт, которым объединительная панель крепится к отсеку.
- Сдвиньте объединительную панель, как показано на рисунке выше, и снимите ее с отсека.

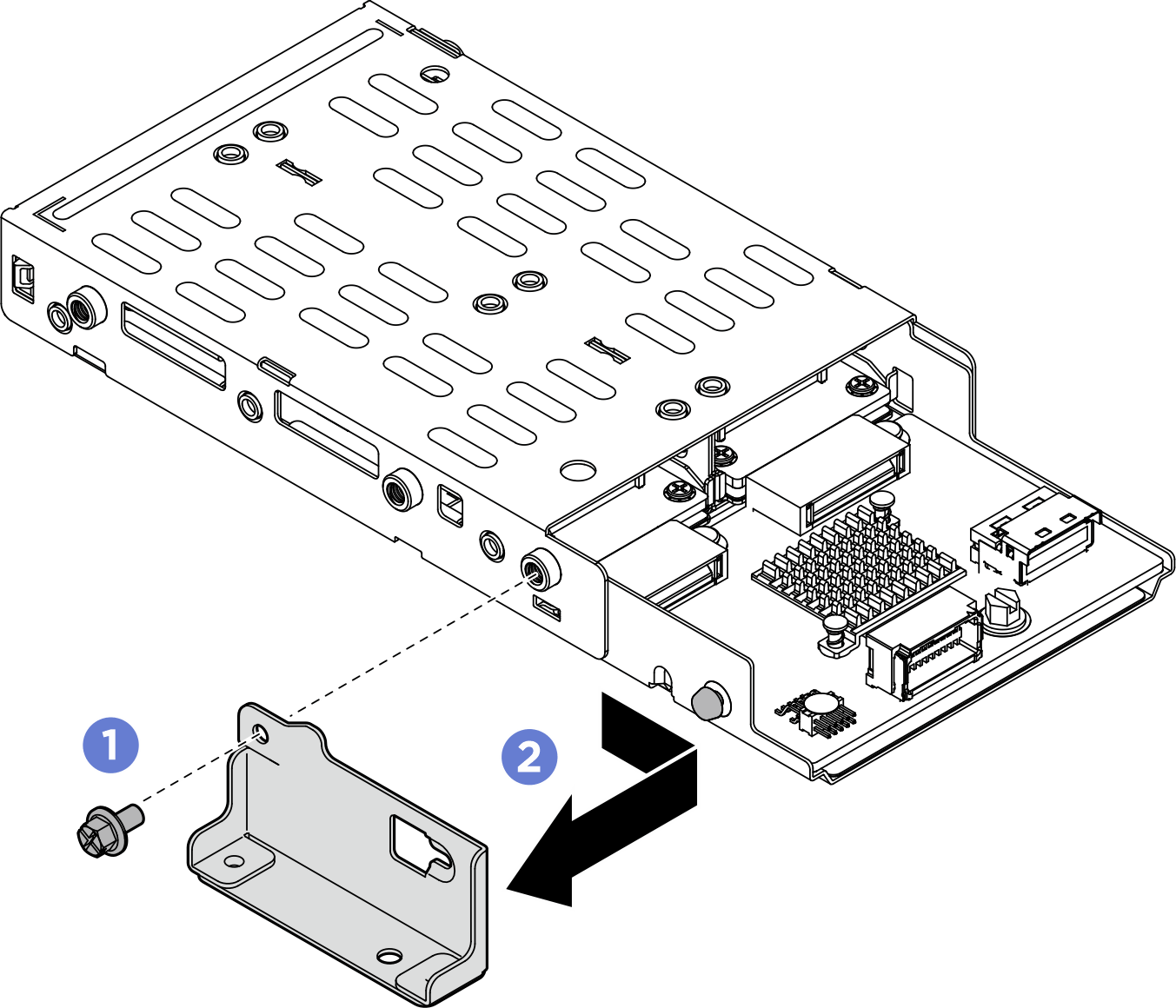

- При необходимости снимите скобу отсека для дисков M.2.Рис. 6. Снятие скобы отсека для дисков M.2
- Отверните винт, фиксирующий скобу отсека для дисков M.2.
- Сдвиньте скобу отсека для диска M.2, как показано выше, и снимите ее.
После завершения
Установите сменный модуль или заглушку. См. раздел Установка заднего отсека для дисков M.2 и объединительной панели.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
