卸下背面 M.2 硬盘仓和背板

按照本节中的说明卸下背面 M.2 硬盘仓和背板。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。

服务器支持在 PCIe 转接件 3 上安装以下 M.2 硬盘仓组合件之一。
顶部带 M.2 硬盘仓的双插槽 FH 转接件底部带 M.2 硬盘仓的六插槽 FH 转接件

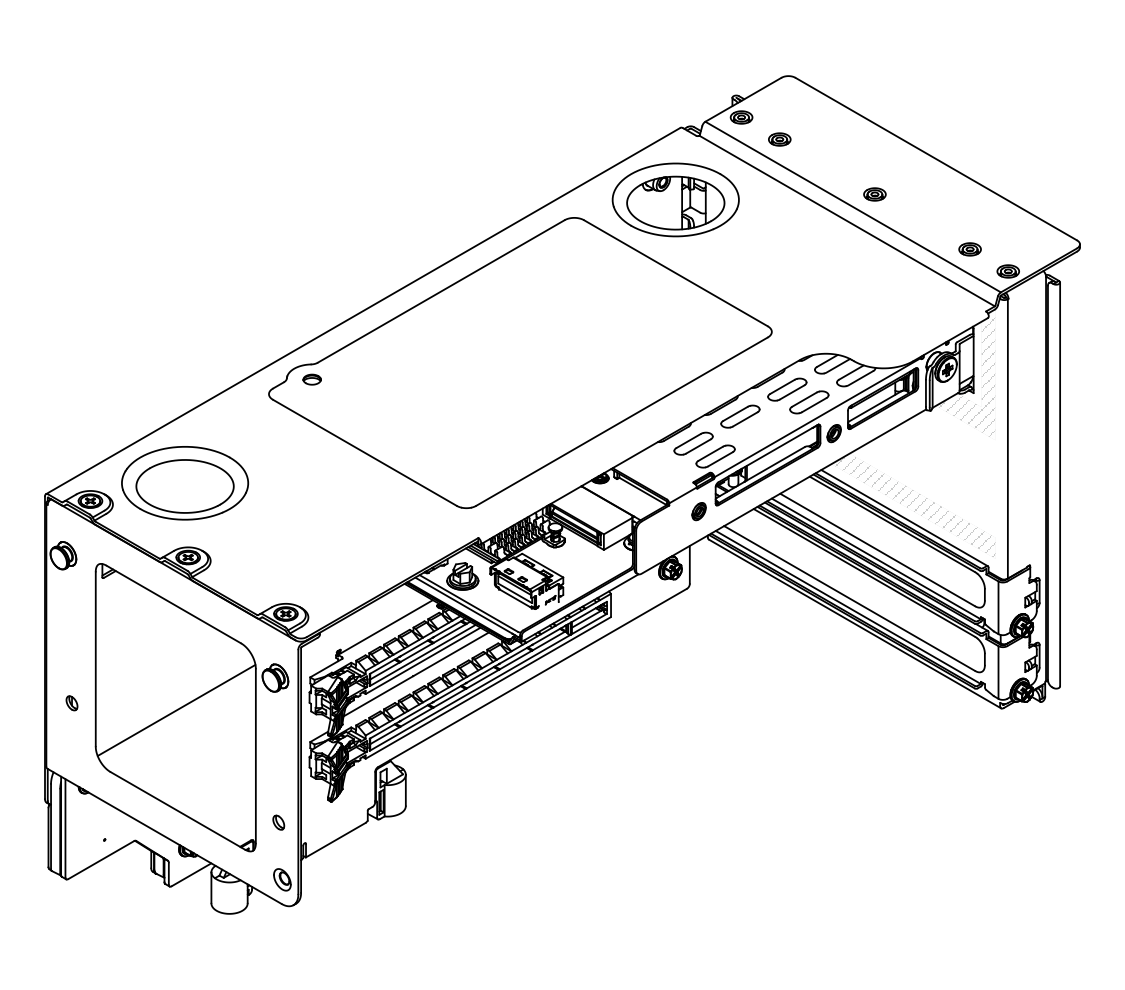

Two-slot FH riser with M.2 cage at top

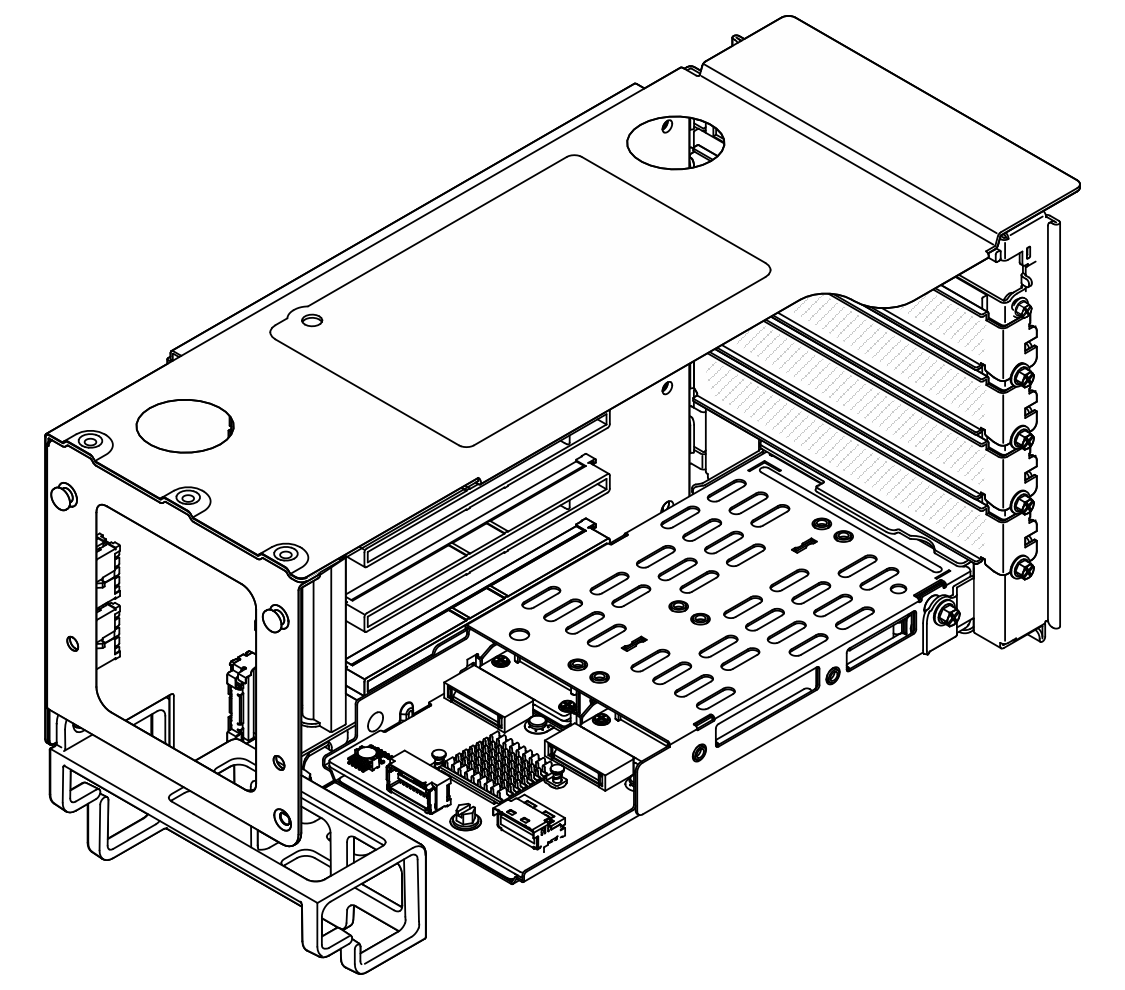

Six-slot FH riser with M.2 cage at bottom

注

图中所示的 M.2 背板或 M.2 硬盘所示仅供参考。您的 M.2 背板或 M.2 硬盘在外观上可能有所不同。

根据配置，按照以下相应的过程进行正确拆卸。

从双插槽 FH 转接件上卸下 M.2 硬盘仓和背板​

过程

  1. 卸下所有热插拔 M.2 硬盘。请参阅卸下热插拔 M.2 硬盘组合件。
  2. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  3. 卸下前顶盖。请参阅卸下前顶盖。
  4. 卸下后顶盖。请参阅卸下后顶盖。
  5. 卸下横杆。请参阅卸下横杆。
  6. 卸下装有 M.2 硬盘仓的 PCIe 转接件。卸下 PCIe 转接件。
  7. 断开所有连接到 M.2 背板的线缆并记录下来。
  8. 卸下 M.2 硬盘仓。

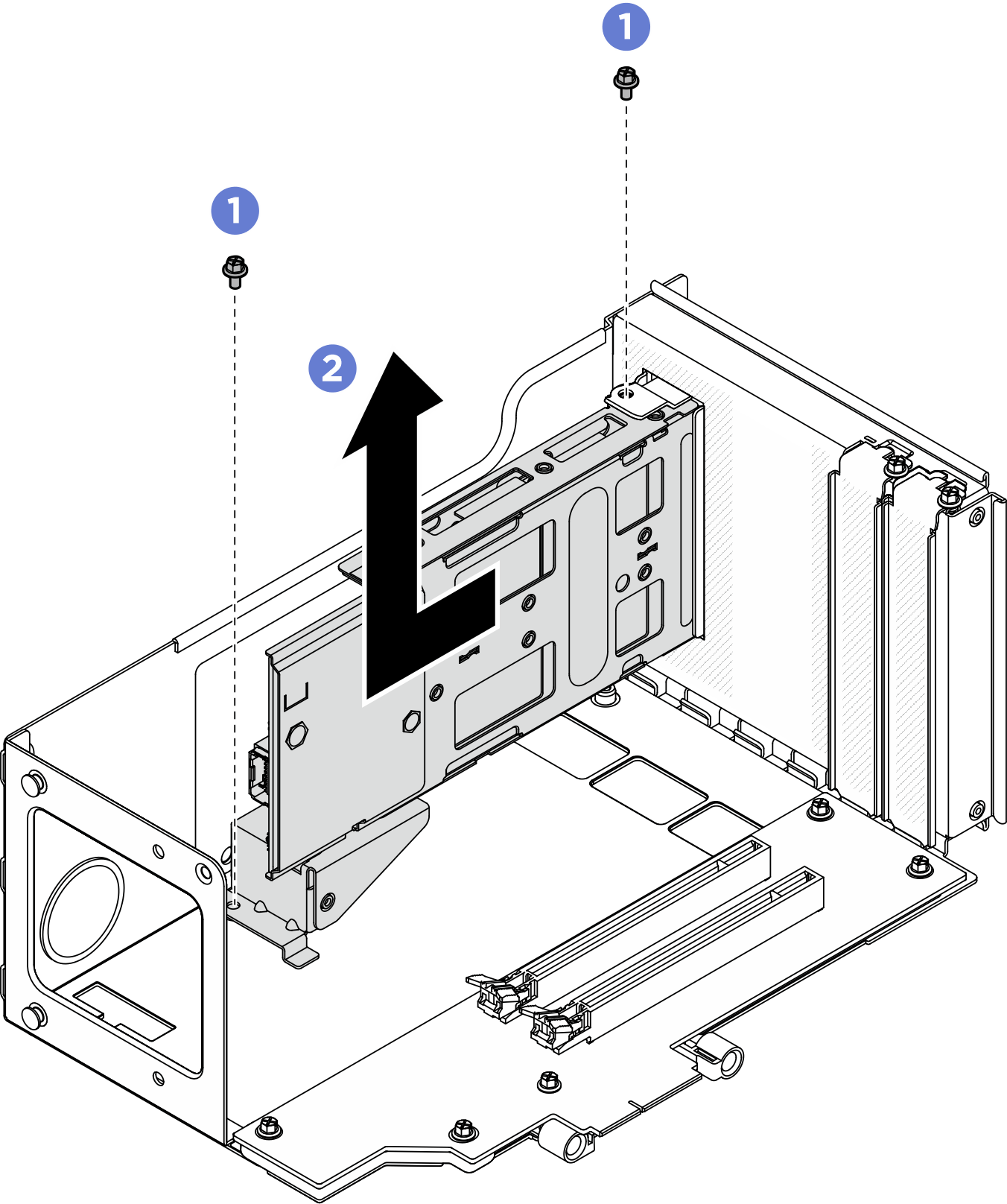

    图 1. 从转接件上卸下 M.2 硬盘仓
    Removing M.2 drive cage from riser
    1. 卸下将硬盘仓固定到 PCIe 转接卡架的两颗螺钉。
    2. 从 PCIe 转接卡架上卸下硬盘仓。
  9. 卸下背面 M.2 背板。

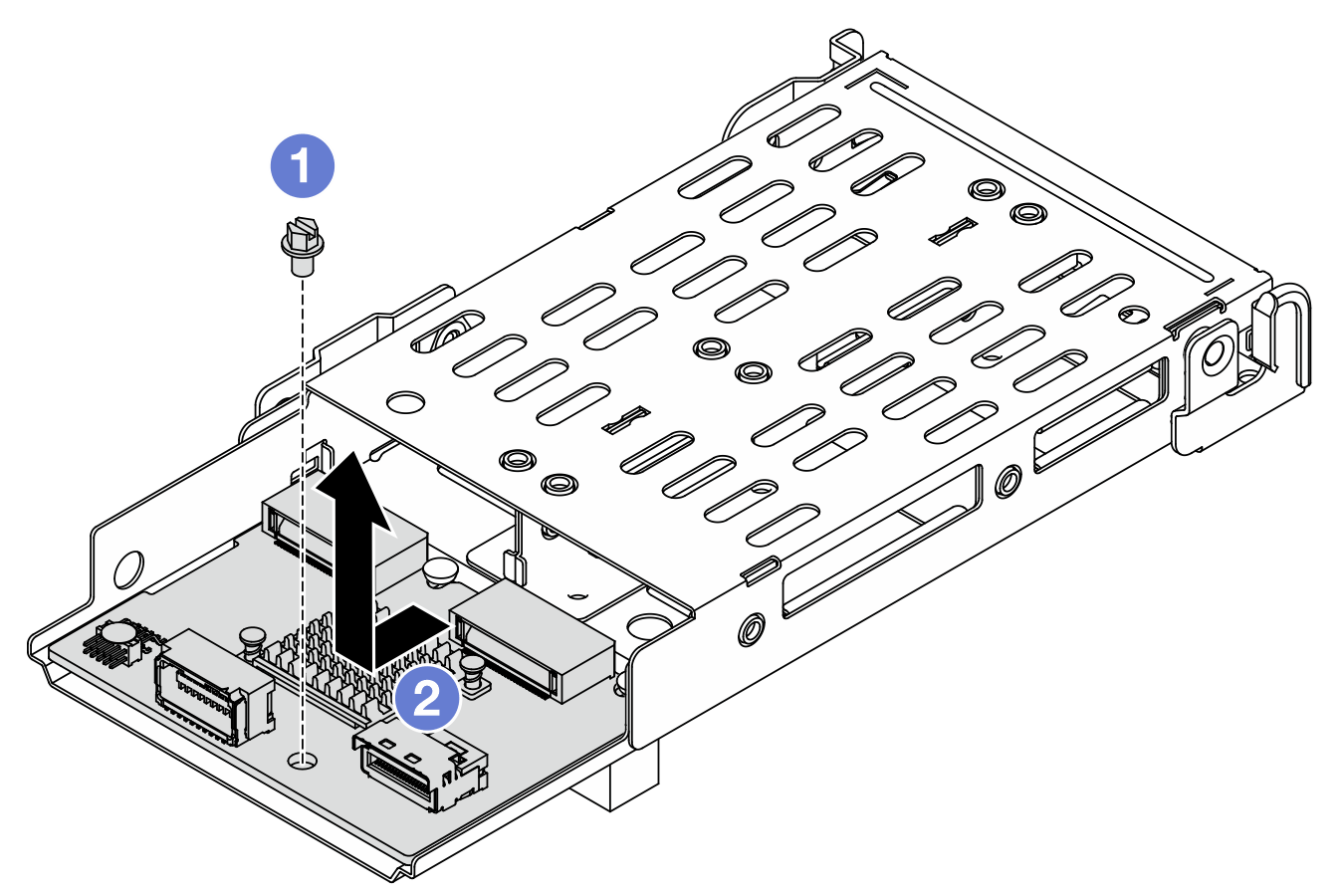

    图 2. 卸下 M.2 背板
    Removing M.2 backplane

    1. 拧松将背板固定到仓上的一颗螺钉。
    2. 如上图所示滑动背板，然后将其从仓上取下。
  10. 如有必要，卸下 M.2 硬盘仓支架。

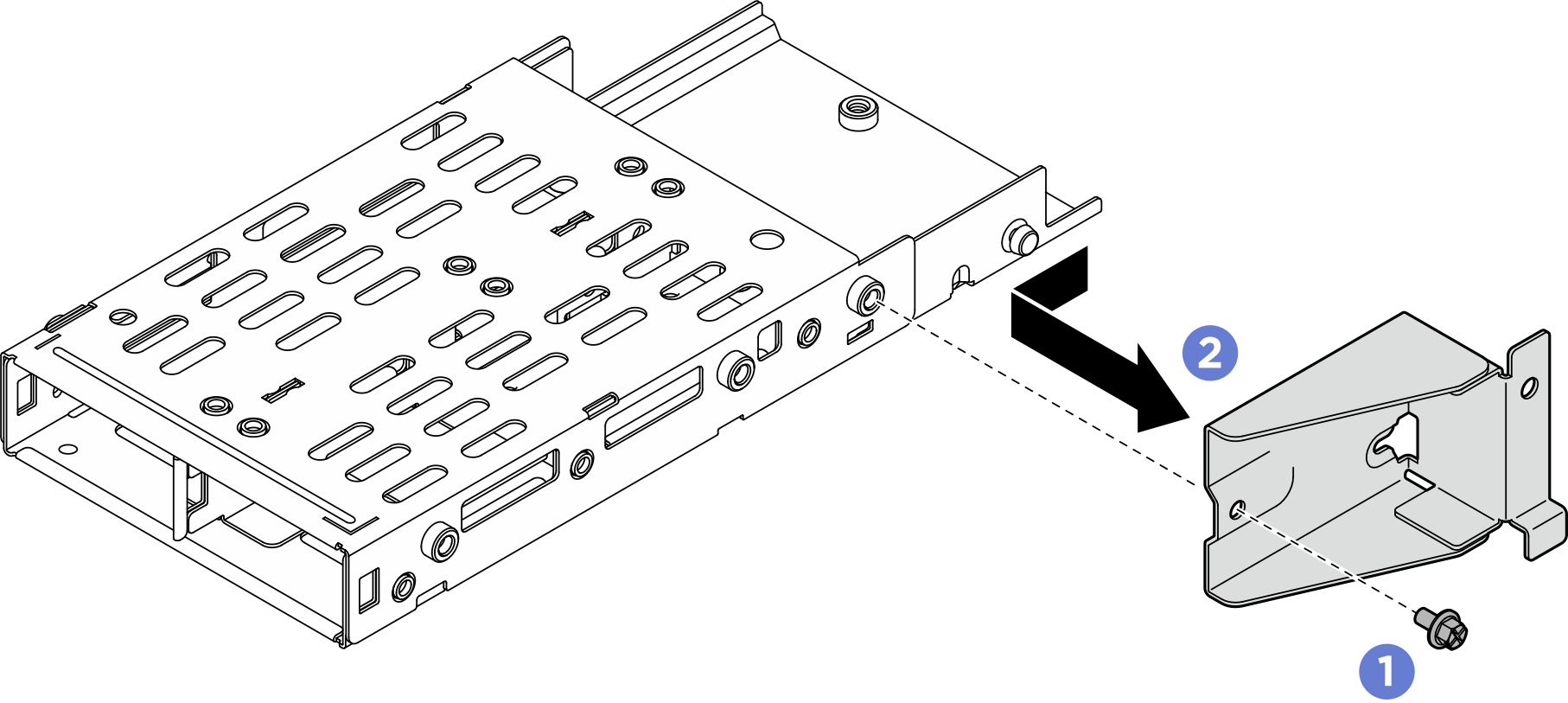

    图 3. 卸下 M.2 硬盘仓支架
    Removing M.2 drive cage bracket
    1. 卸下固定 M.2 硬盘仓支架的螺钉。
    2. 如上图所示推动 M.2 硬盘仓支架的固定托架并将其卸下。

从六插槽 FH 转接件上卸下 M.2 硬盘仓和背板​

过程

  1. 卸下所有热插拔 M.2 硬盘。请参阅卸下热插拔 M.2 硬盘组合件。
  2. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  3. 卸下前顶盖。请参阅卸下前顶盖。
  4. 卸下后顶盖。请参阅卸下后顶盖。
  5. 卸下横杆。请参阅卸下横杆。
  6. 卸下装有 M.2 硬盘仓的 PCIe 转接件。卸下 PCIe 转接件。
  7. 断开所有连接到 M.2 背板的线缆并记录下来。
  8. 卸下 M.2 硬盘仓。

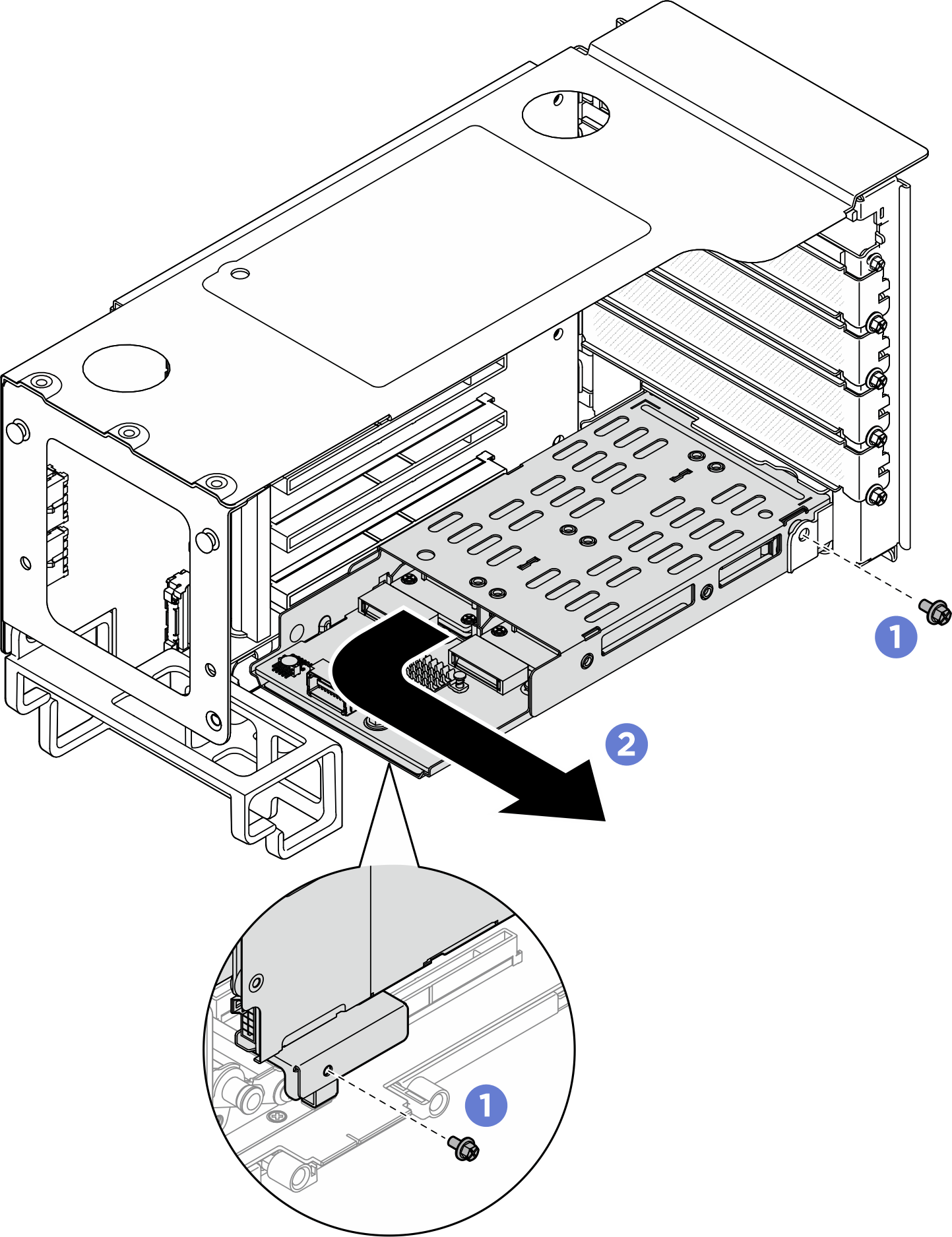

    图 4. 从六插槽 FH 转接件上卸下 M.2 硬盘仓
    Removing the M.2 drive cage from the two-slot FH riser
    1. 卸下用于将硬盘仓固定到 PCIe 转接件的两颗螺钉。
    2. 从 PCIe 转接卡架上向外旋开硬盘仓以将其卸下。
  9. 卸下背面 M.2 背板。
    图 5. 卸下 M.2 背板
    Removing M.2 backplane

    1. 拧松将背板固定到硬盘仓的一颗螺钉。
    2. 如上图所示滑动背板，然后将其从仓上取下。
  10. 如有必要，卸下 M.2 硬盘仓支架。

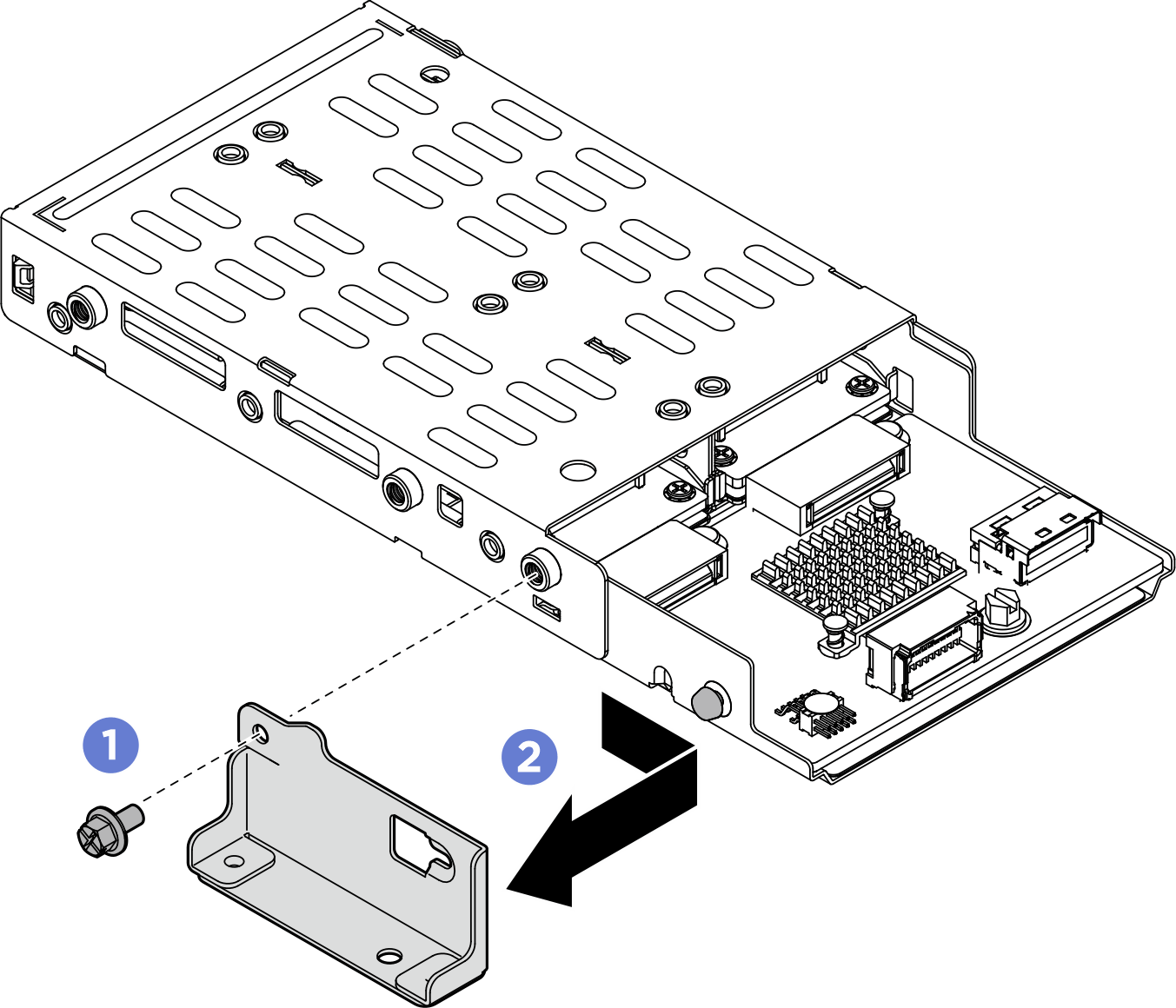

    图 6. 卸下 M.2 硬盘仓支架
    Removing M.2 drive cage bracket
    1. 卸下固定 M.2 硬盘仓支架的螺钉。
    2. 如上图所示推动 M.2 硬盘仓支架的固定托架并将其卸下。

完成之后

  1. 安装替换单元或填充件。请参阅安装背面 M.2 硬盘仓和背板。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
