Hintere M.2-Laufwerkhalterung und Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere M.2-Laufwerkhalterung und Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.

Der Server unterstützt eine der folgenden M.2-Laufwerkhalterungsbaugruppen, die auf der PCIe-Adapterkarte 3 installiert sind.
FH-Adapterkarte mit zwei Steckplätzen und M.2-Halterung an der OberseiteFH-Adapterkarte mit sechs Steckplätzen und M.2-Halterung an der Unterseite

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

Weitere Details zu den verschiedenen Adapterarten finden Sie unter Rückansicht.

Gehen Sie je nach Konfiguration entsprechend dem passenden Entfernungsverfahren vor.

M.2-Laufwerkhalterung und Rückwandplatine von der FH-Adapterkarte mit zwei Steckplätzen entfernen​

Vorgehensweise

  1. Entfernen Sie alle Hot-Swap-fähigen M.2-Laufwerke. Siehe Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
  2. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  3. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  4. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
  5. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
  6. Entfernen Sie die PCIe-Adapterkarte, auf der die M.2-Laufwerkhalterung installiert ist. PCIe-Adapterkarte entfernen.
  7. Trennen Sie alle an die M.2 Rückwandplatine angeschlossenen Kabel und notieren Sie sie.
  8. Entfernen Sie die M.2-Laufwerkhalterung.

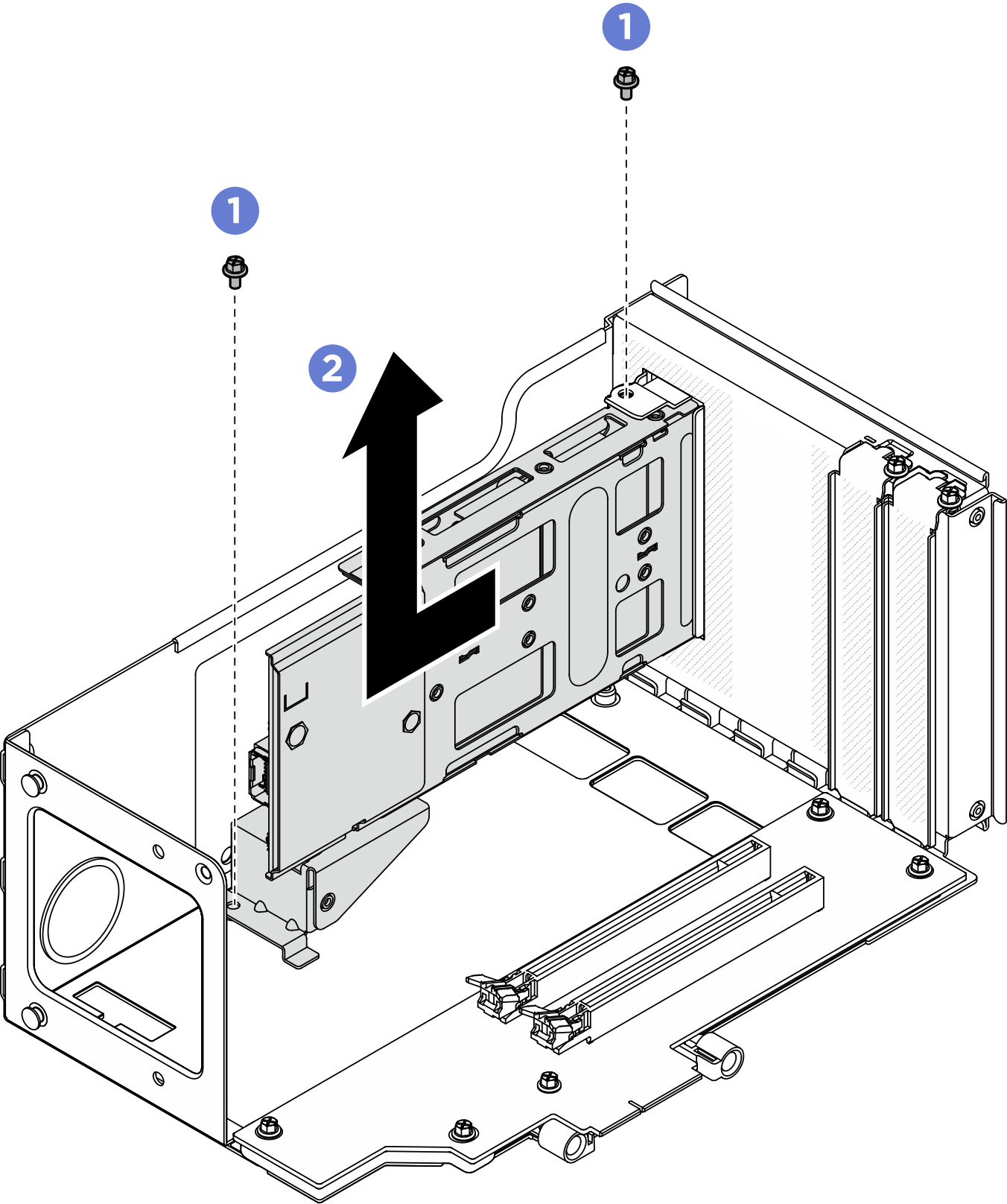

    Abbildung 1. Entfernen der M.2-Laufwerkhalterung von der Adapterkarte
    Removing M.2 drive cage from riser
    1. Entfernen Sie die zwei Schrauben, mit denen die Laufwerkhalterung am PCIe-Adapterrahmen befestigt ist.
    2. Entfernen Sie die Laufwerkhalterung vom PCIe-Adapterrahmen.
  9. Entfernen Sie die hintere M.2-Rückwandplatine.

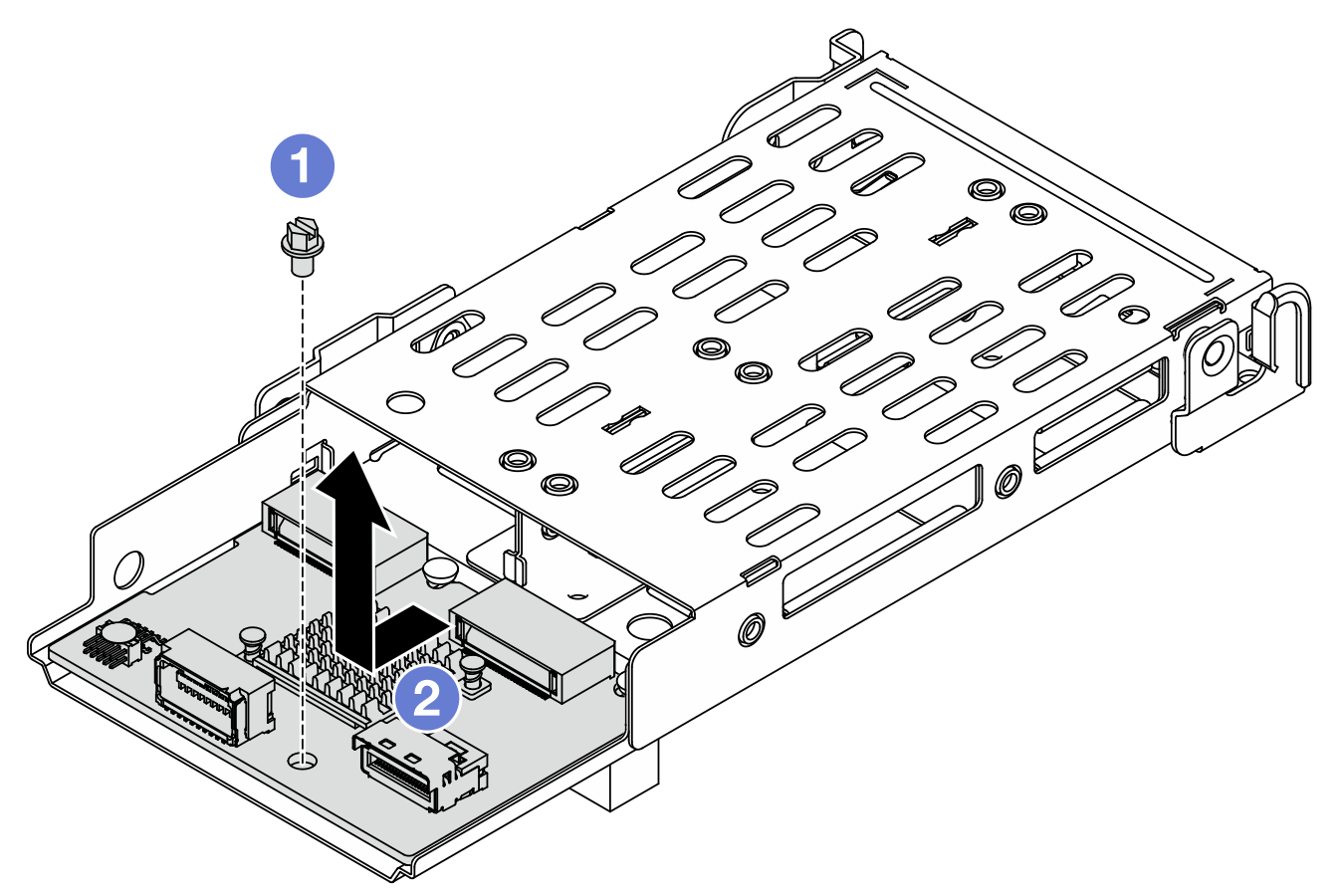

    Abbildung 2. Entfernen der M.2-Rückwandplatine
    Removing M.2 backplane

    1. Lösen Sie eine Schraube, mit der die Rückwandplatine an das Gehäuse befestigt ist.
    2. Ziehen Sie die Rückwandplatine wie oben abgebildet heraus und heben Sie sie aus dem Gehäuse.
  10. Entfernen Sie die M.2-Laufwerkhalterungsbefestigung, sofern erforderlich.

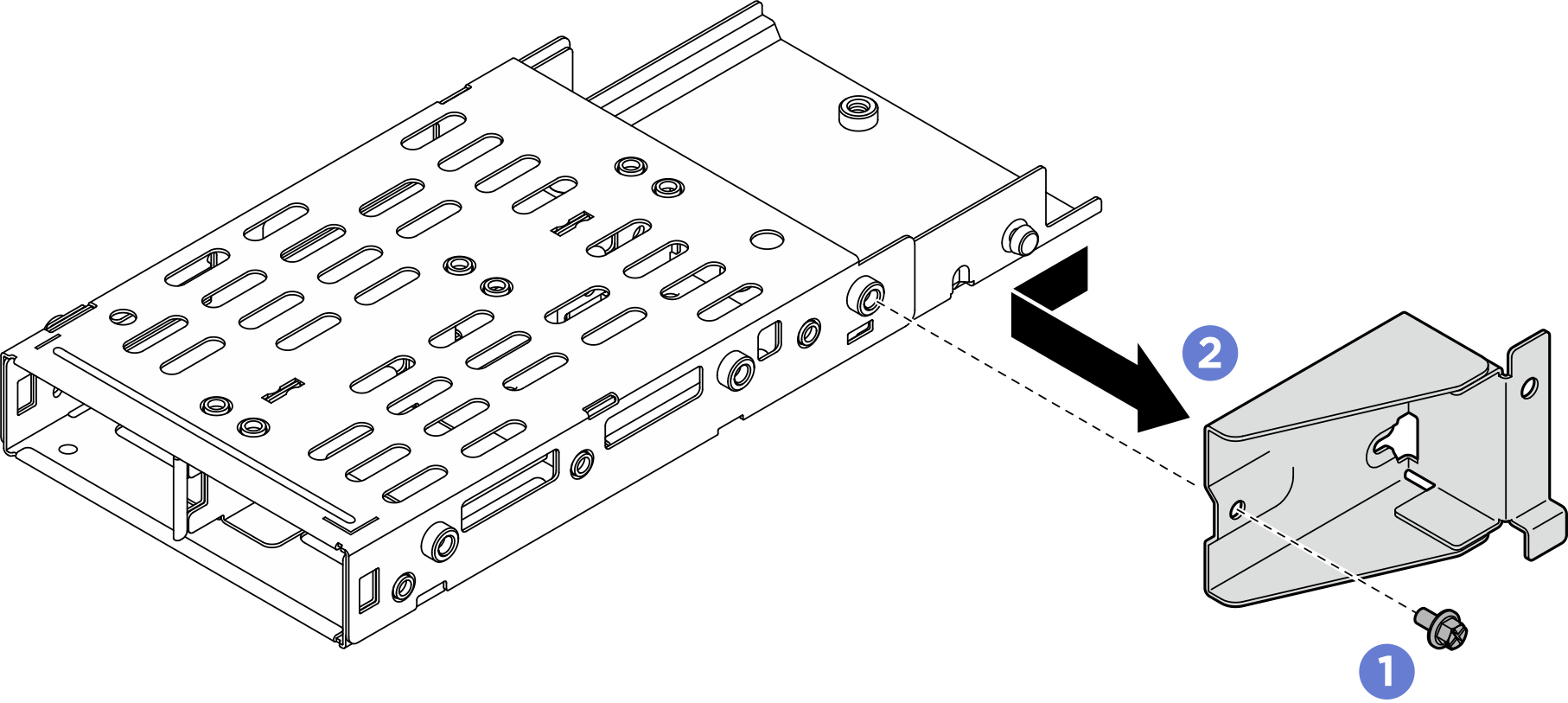

    Abbildung 3. Entfernen der M.2-Laufwerkhalterungsbefestigung
    Removing M.2 drive cage bracket
    1. Entfernen Sie die Schraube, mit der die M.2-Laufwerkhalterungsbefestigung gesichert ist.
    2. Schieben Sie die M.2-Laufwerkhalterungsbefestigung wie oben dargestellt und entfernen Sie sie.

M.2-Laufwerkhalterung und Rückwandplatine von der FH-Adapterkarte mit sechs Steckplätzen entfernen​

Vorgehensweise

  1. Entfernen Sie alle Hot-Swap-fähigen M.2-Laufwerke. Siehe Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
  2. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  3. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
  4. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
  5. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
  6. Entfernen Sie die PCIe-Adapterkarte, auf der die M.2-Laufwerkhalterung installiert ist. PCIe-Adapterkarte entfernen.
  7. Trennen Sie alle an die M.2 Rückwandplatine angeschlossenen Kabel und notieren Sie sie.
  8. Entfernen Sie die M.2-Laufwerkhalterung.

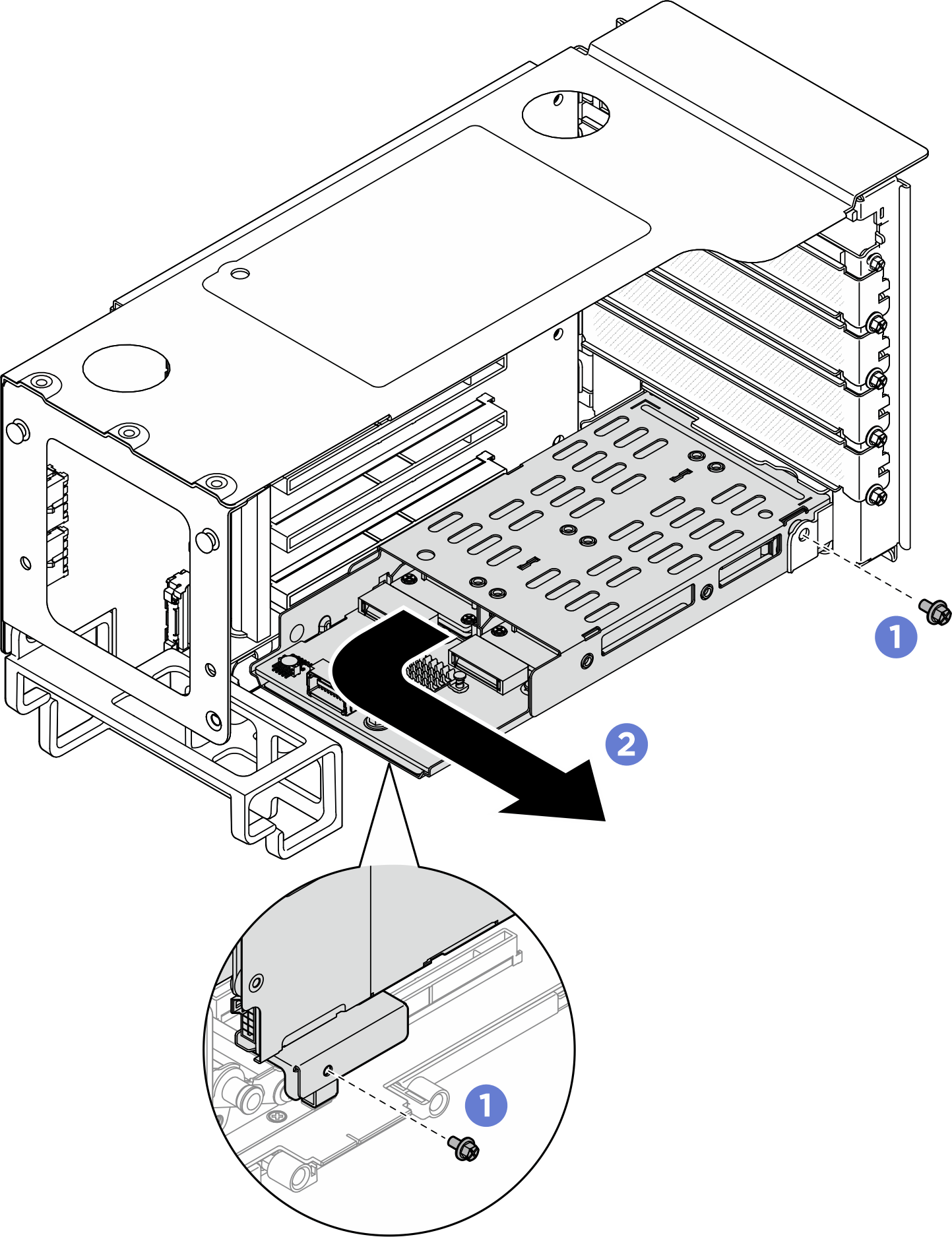

    Abbildung 4. Entfernen der M.2-Laufwerkhalterung aus der FH-Adapterkarte mit sechs Steckplätzen
    Removing the M.2 drive cage from the two-slot FH riser
    1. Entfernen Sie die zwei Schrauben, mit denen die Laufwerkhalterung an der PCIe-Adapterkarte befestigt ist.
    2. Drehen Sie die Laufwerkhalterung nach außen und weg vom PCIe-Adapterrahmen, um sie zu entfernen.
  9. Entfernen Sie die hintere M.2-Rückwandplatine.
    Abbildung 5. Entfernen der M.2-Rückwandplatine
    Removing M.2 backplane

    1. Lösen Sie eine Schraube, mit der die Rückwandplatine an das Gehäuse befestigt ist.
    2. Ziehen Sie die Rückwandplatine wie oben abgebildet heraus und heben Sie sie aus dem Gehäuse.
  10. Entfernen Sie die M.2-Laufwerkhalterungsbefestigung, sofern erforderlich.

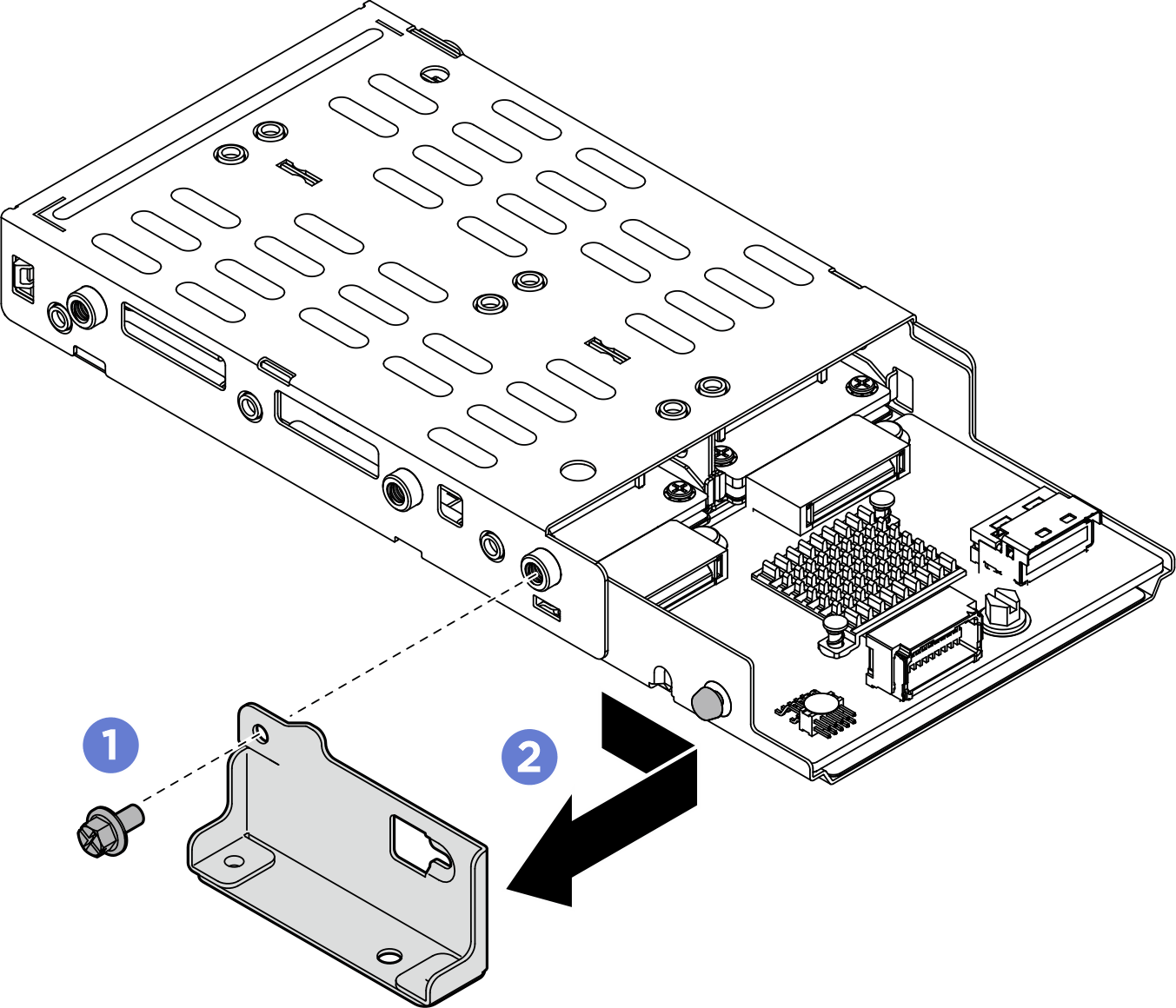

    Abbildung 6. Entfernen der M.2-Laufwerkhalterungsbefestigung
    Removing M.2 drive cage bracket
    1. Entfernen Sie die Schraube, mit der die M.2-Laufwerkhalterungsbefestigung gesichert ist.
    2. Schieben Sie die M.2-Laufwerkhalterungsbefestigung wie oben dargestellt und entfernen Sie sie.

Nach dieser Aufgabe

  1. Installieren Sie eine Ersatzeinheit oder eine Abdeckblende. Siehe Hintere M.2-Laufwerkhalterung und -Rückwandplatine installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
