Extracción del compartimiento de la unidad M.2 posterior y la placa posterior
Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de la unidad M.2 posterior y la placa posterior.
Acerca de esta tarea
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.

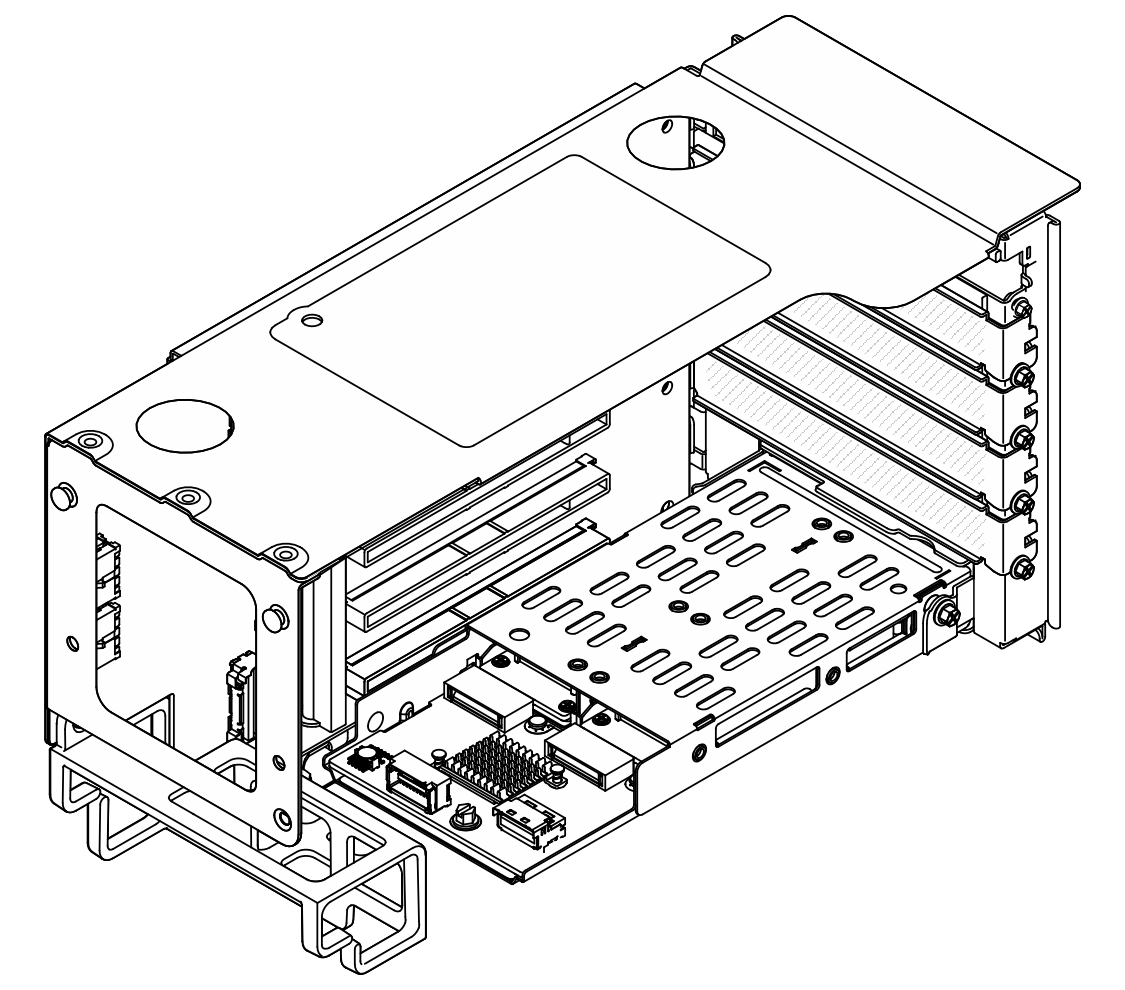

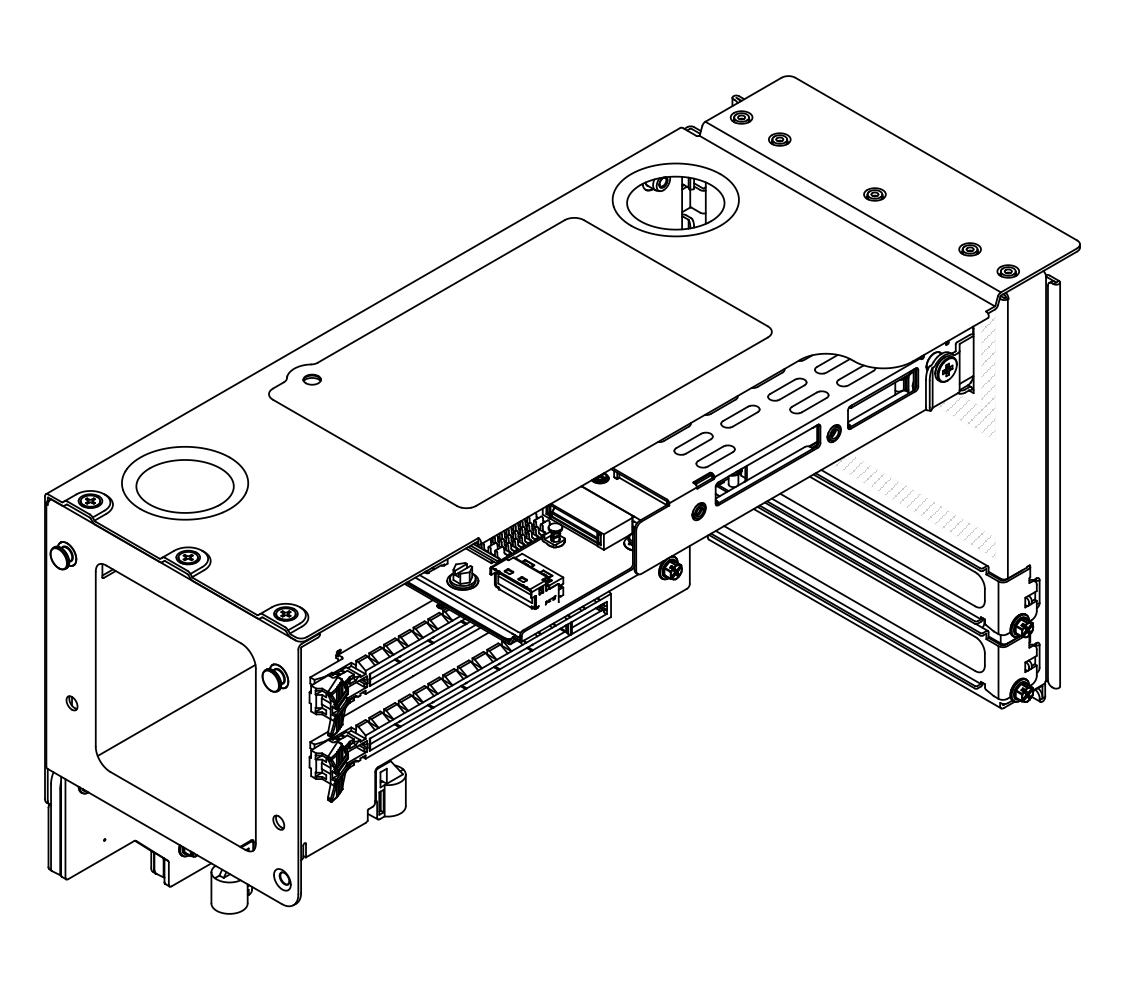

| Tarjeta de expansión FH de dos ranuras con compartimiento M.2 en la parte superior | Tarjeta de expansión FH de seis ranuras con compartimiento M.2 en la parte inferior |
 |  |
Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
Extracción del compartimiento de la unidad M.2 y la placa posterior de la tarjeta de expansión FH de dos ranuras
Procedimiento
- Quite el compartimiento de la unidad M.2.Figura 1. Extracción del compartimiento de la unidad M.2 de la tarjeta de expansión
Quite los dos tornillos que fijan el compartimiento de la unidad al compartimiento de expansión de PCIe.
Extraiga el compartimiento de la unidad del compartimiento de expansión de PCIe.

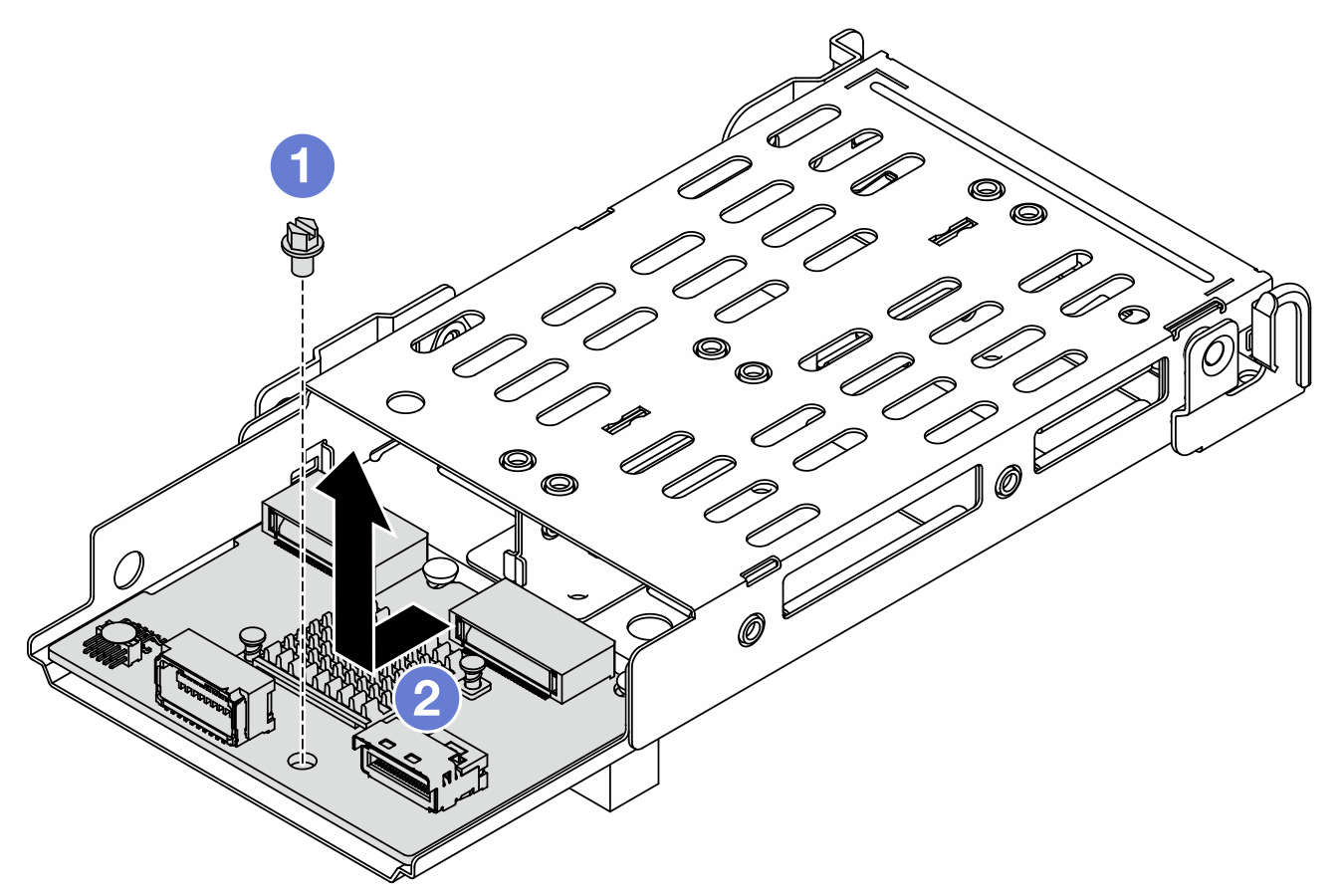

- Quite la placa posterior M.2 posterior.Figura 2. Extracción de la placa posterior M.2
- Suelte un tornillo que fija la placa posterior al compartimiento.
- Deslice la placa posterior tal como se muestra arriba y levántela para quitarla del compartimiento.

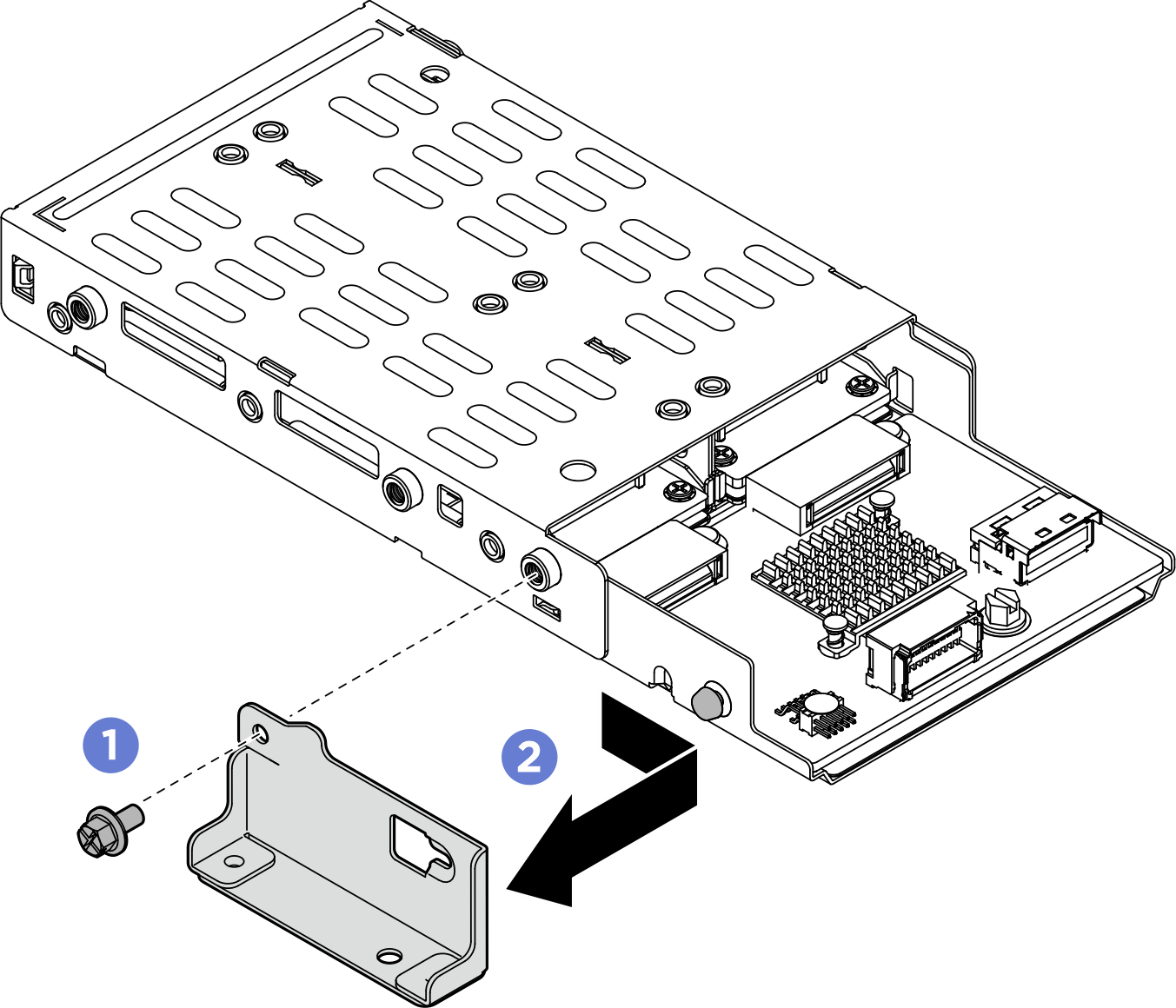

- Si es necesario, quite la abrazadera del compartimiento de la unidad M.2.Figura 3. Extracción de la abrazadera del compartimiento de la unidad M.2
- Quite el tornillo que fija la abrazadera del compartimiento de la unidad M.2.
- Deslice la abrazadera del compartimiento de la unidad M.2, tal como se muestra arriba, y quítela.
Extracción del compartimiento de la unidad M.2 y placa posterior de la tarjeta de expansión FH de seis ranuras
Procedimiento

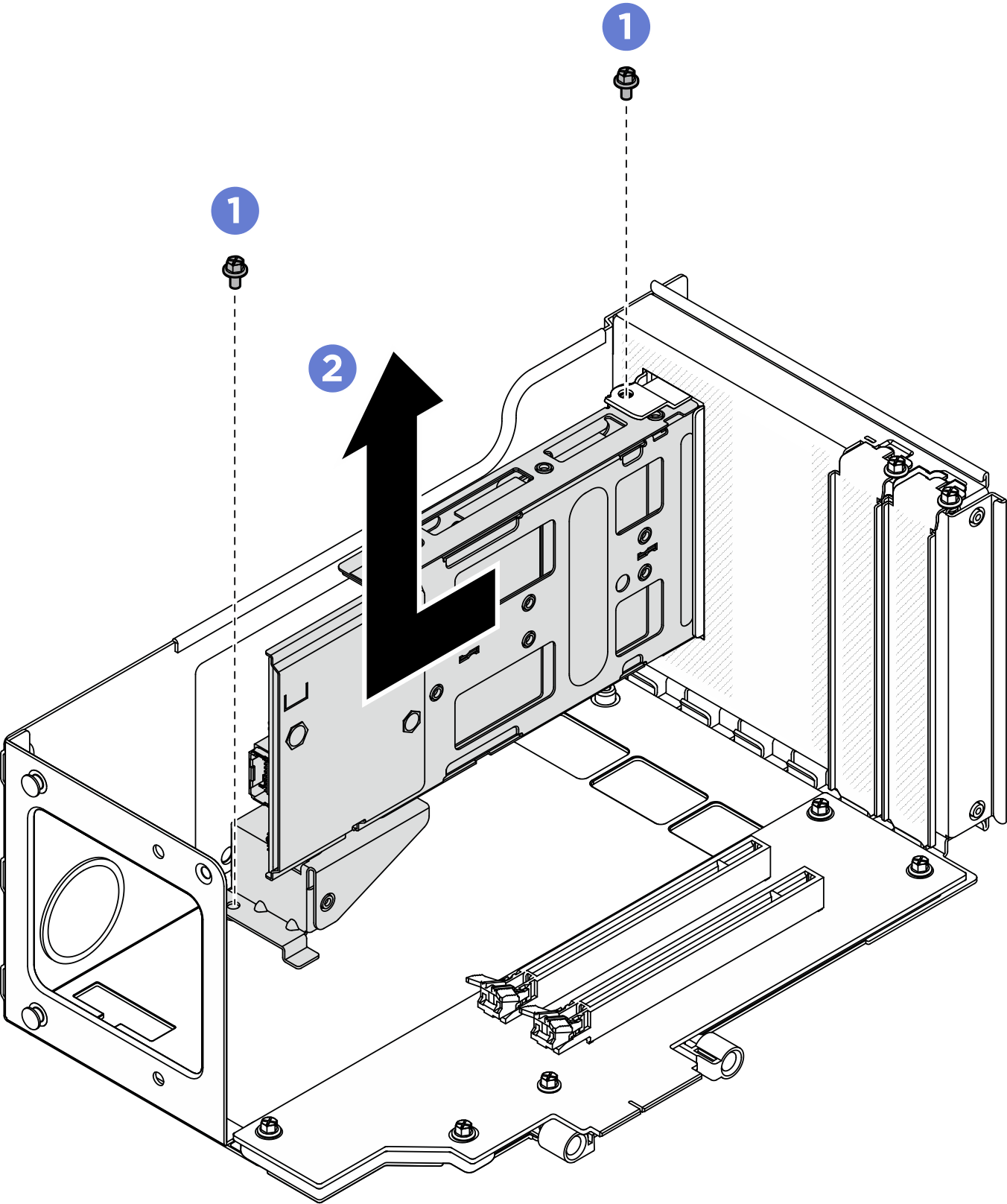

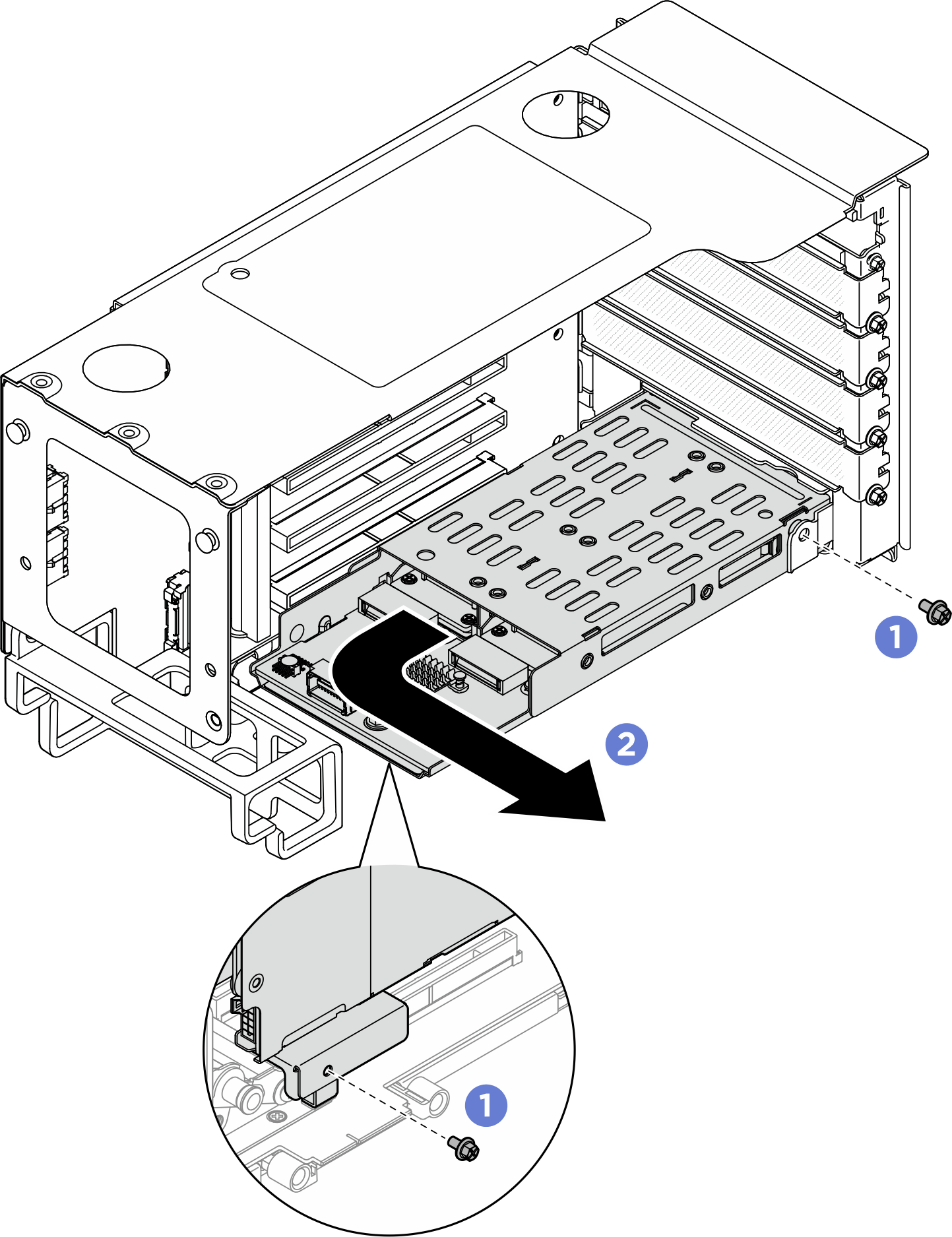

- Quite el compartimiento de la unidad M.2.Figura 4. Extracción del compartimiento de la unidad M.2 de la tarjeta de expansión FH de seis ranuras
- Quite los dos tornillos que fijan el compartimiento de la unidad a la tarjeta de expansión PCIe.
- Gire el compartimiento de la unidad hacia fuera para extraerlo del compartimiento expansión de PCIe.
- Quite la placa posterior M.2 posterior.Figura 5. Extracción de la placa posterior M.2
- Suelte un tornillo que fija la placa posterior al compartimiento.
- Deslice la placa posterior tal como se muestra arriba y levántela para quitarla del compartimiento.

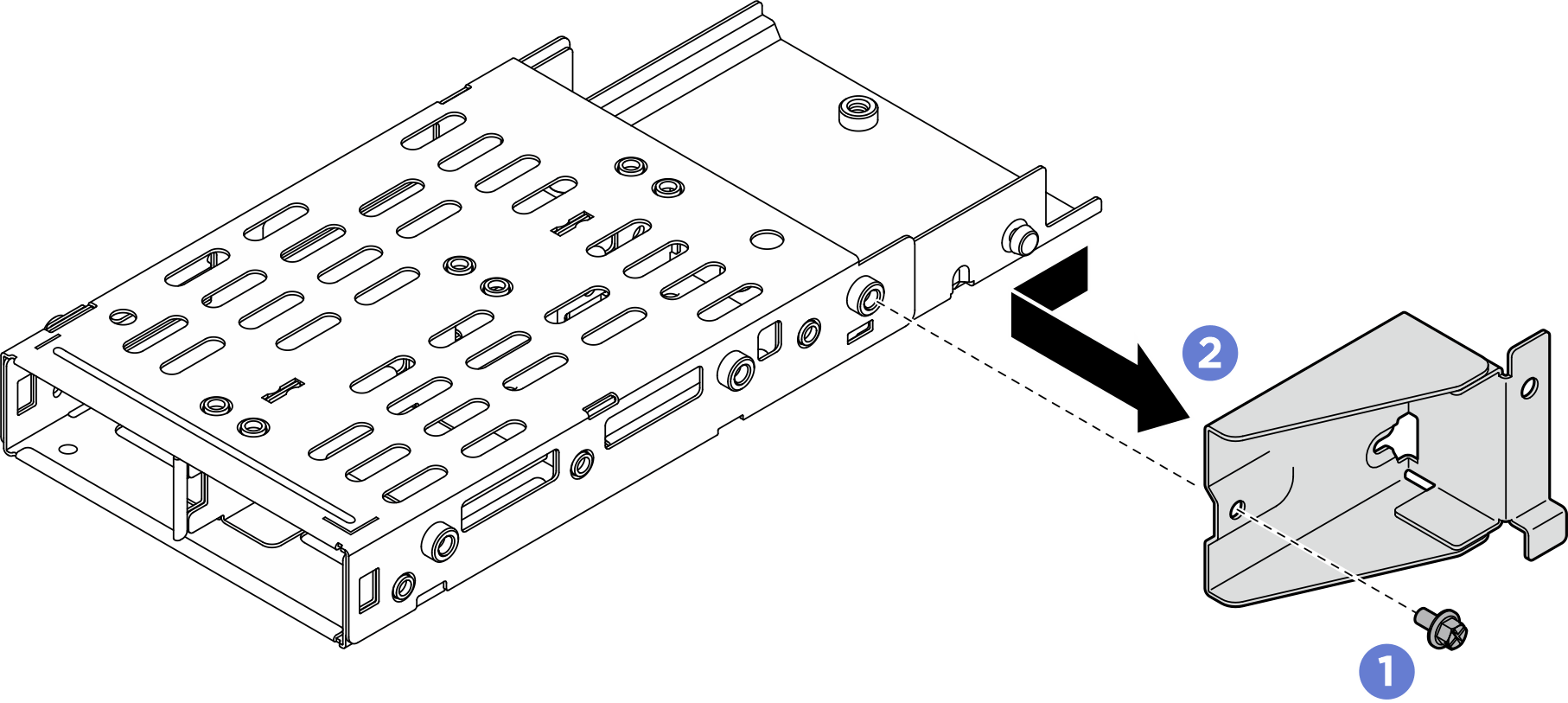

- Si es necesario, quite la abrazadera del compartimiento de la unidad M.2.Figura 6. Extracción de la abrazadera del compartimiento de la unidad M.2
- Quite el tornillo que fija la abrazadera del compartimiento de la unidad M.2.
- Deslice la abrazadera del compartimiento de la unidad M.2, tal como se muestra arriba, y quítela.
Después de finalizar
Instale un relleno o una unidad de sustitución. Consulte Instalación del compartimiento de la unidad M.2 posterior y la placa posterior.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
