ถอดตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์

เซิร์ฟเวอร์รองรับหนึ่งในส่วนประกอบตัวครอบไดรฟ์ M.2 ต่อไปนี้ที่ติดตั้งบนตัวยก PCIe 3
ตัวยก FH แบบสองช่องเสียบพร้อมถาด M.2 ที่ด้านบนตัวยก FH แบบหกช่องเสียบพร้อมถาด M.2 ที่ด้านล่าง

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

ดูรายละเอียดเพิ่มเติมเกี่ยวกับตัวยกประเภทต่างๆ ได้ที่ มุมมองด้านหลัง

ปฏิบัติตามขั้นตอนที่สอดคล้องกันด้านล่างเพื่อดูขั้นตอนการถอดที่เหมาะสม ทั้งนี้ขึ้นอยู่กับการกําหนดค่า

ถอดตัวครอบไดรฟ์และแบ็คเพลน M.2 ออกจากตัวยก FH แบบสองช่องเสียบ​

ขั้นตอน

  1. ถอดไดรฟ์ M.2 แบบ Hot-swap ทั้งหมด ดูถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
  2. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  3. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  4. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  5. ถอดครอสบาร์ ดูถอดครอสบาร์
  6. ถอดตัวยก PCIe ที่ติดตั้งตัวครอบไดรฟ์ M.2 ถอดตัวยก PCIe
  7. ถอดสายทั้งหมดที่เชื่อมต่อกับแบ็คเพลน M.2 และบันทึก
  8. ถอดตัวครอบไดรฟ์ M.2

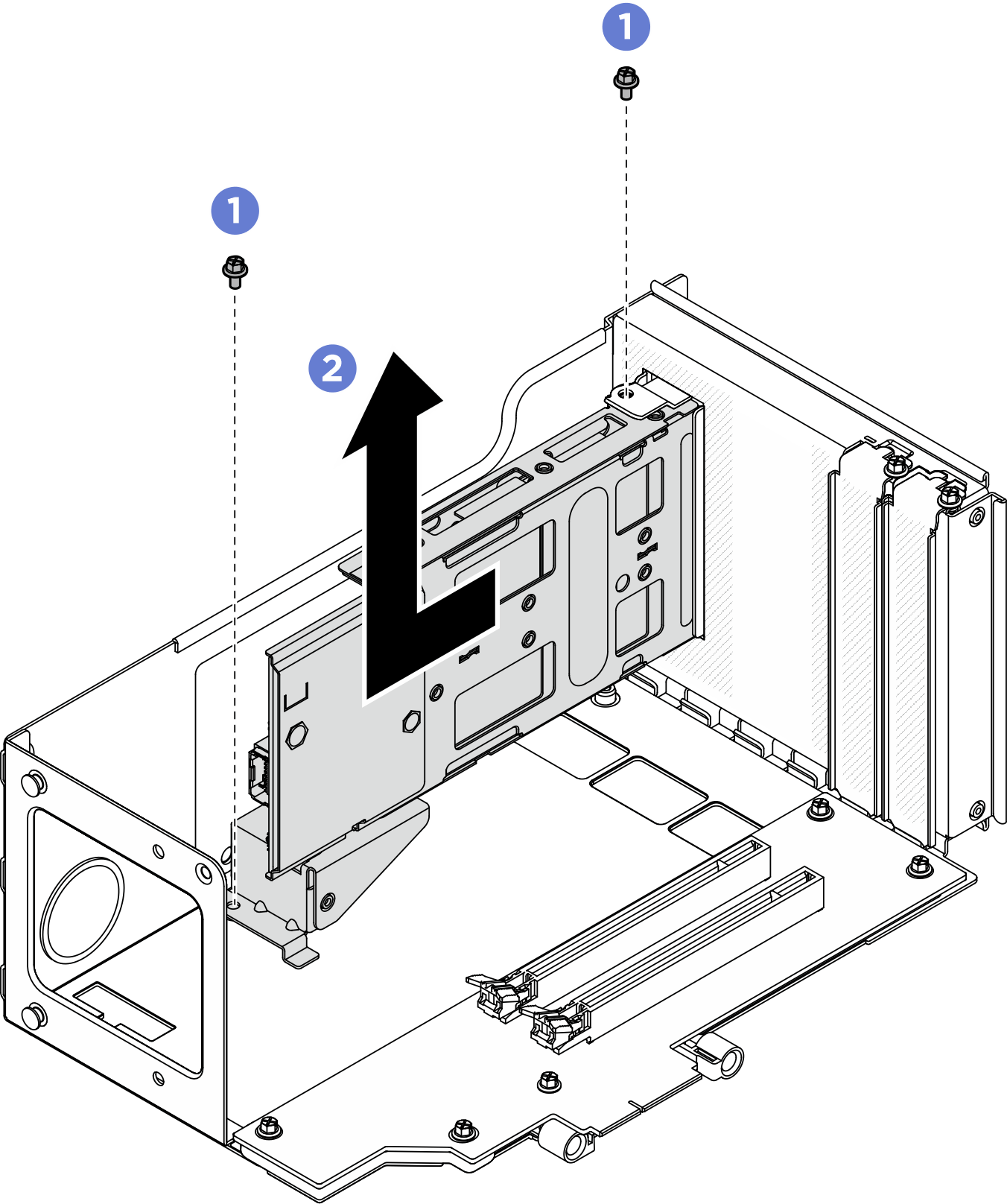

    รูปที่ 1. การถอดตัวครอบไดรฟ์ M.2 ออกจากตัวยก
    Removing M.2 drive cage from riser
    1. ถอดสกรูสองตัวที่ยึดตัวครอบไดรฟ์กับตัวครอบตัวยก PCIe
    2. ถอดตัวครอบไดรฟ์จากตัวครอบตัวยก PCIe
  9. ถอดแบ็คเพลน M.2 ด้านหลัง
    รูปที่ 2. การถอดแบ็คเพลน M.2
    Removing M.2 backplane

    1. คลายสกรูหนึ่งตัวที่ล็อคแบ็คเพลนเข้ากับตัวครอบ
    2. เลื่อนแบ็คเพลนตามภาพด้านบนและยกออกจากตัวครอบ
  10. หากจำเป็น ให้ถอดโครงยึดตัวครอบไดรฟ์ M.2 ออก

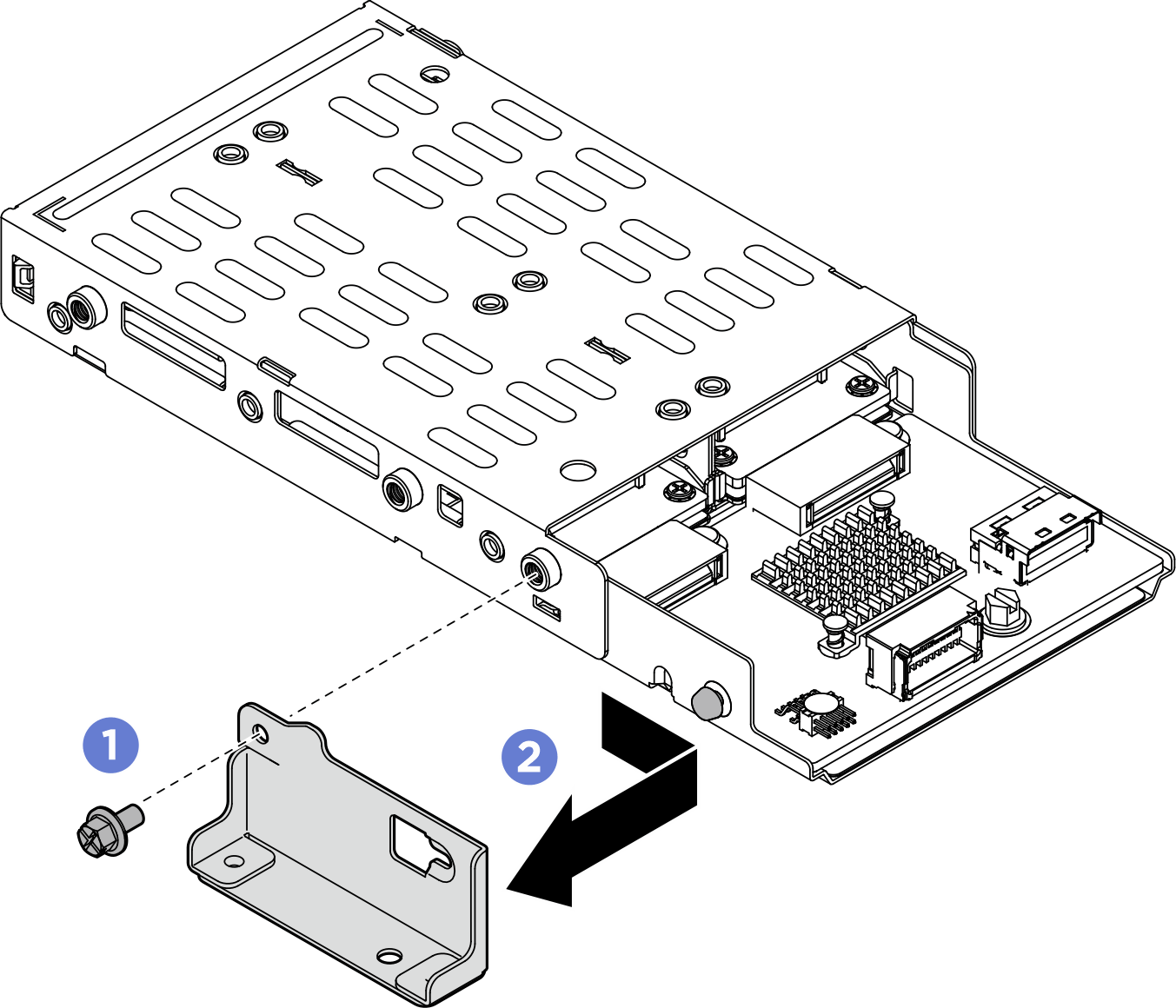

    รูปที่ 3. การถอดโครงยึดตัวครอบไดรฟ์ M.2
    Removing M.2 drive cage bracket
    1. ถอดสกรูที่ยึดโครงยึดตัวครอบไดรฟ์ M.2
    2. เลื่อนโครงยึดตัวครอบไดรฟ์ M.2 ตามภาพด้านบนแล้วถอดออก

ถอดตัวครอบไดรฟ์และแบ็คเพลน M.2 ออกจากตัวยก FH แบบหกช่องเสียบ​

ขั้นตอน

  1. ถอดไดรฟ์ M.2 แบบ Hot-swap ทั้งหมด ดูถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
  2. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  3. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  4. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  5. ถอดครอสบาร์ ดูถอดครอสบาร์
  6. ถอดตัวยก PCIe ที่ติดตั้งตัวครอบไดรฟ์ M.2 ถอดตัวยก PCIe
  7. ถอดสายทั้งหมดที่เชื่อมต่อกับแบ็คเพลน M.2 และบันทึก
  8. ถอดตัวครอบไดรฟ์ M.2

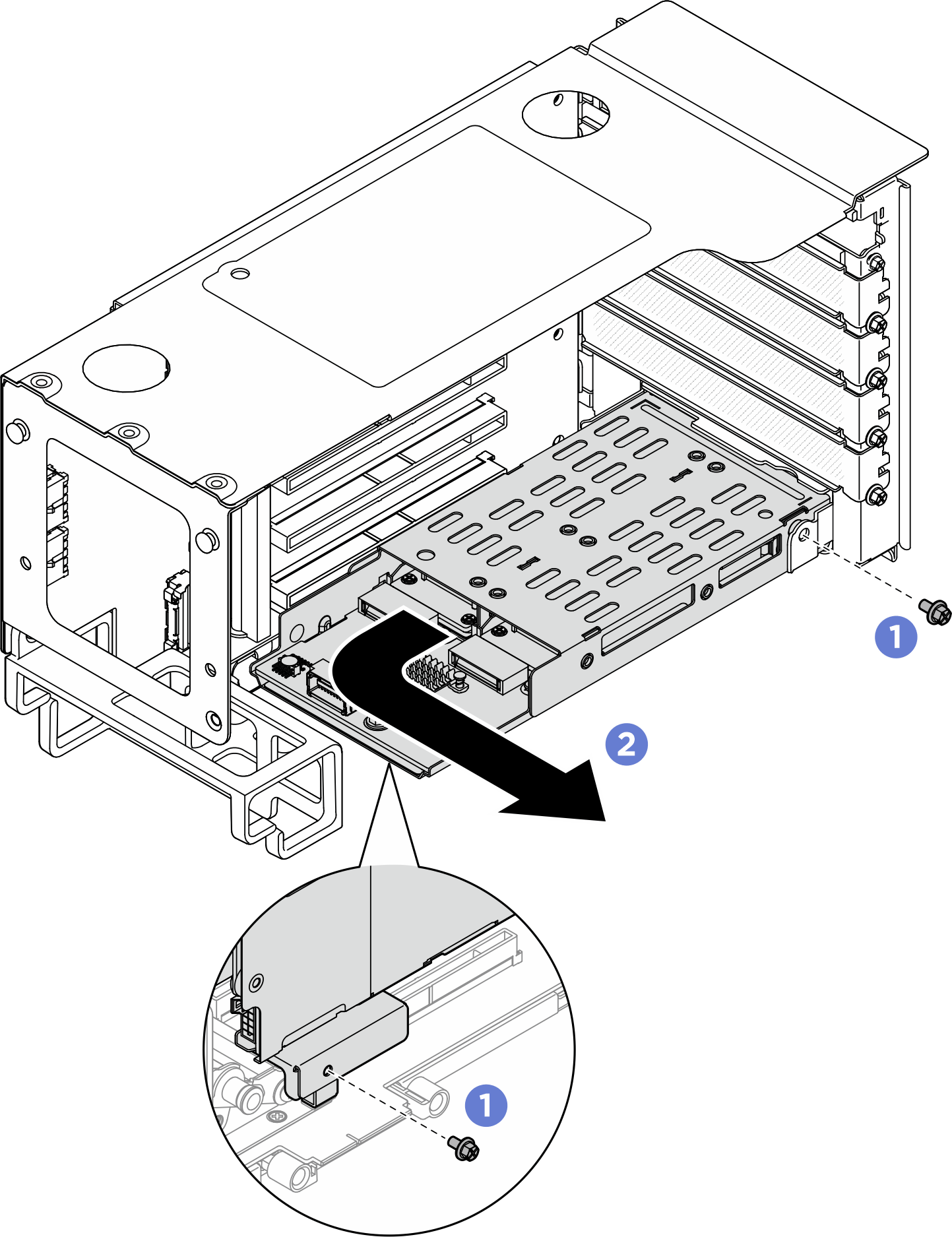

    รูปที่ 4. การถอดตัวครอบไดรฟ์ M.2 ออกจากตัวยก FH แบบหกช่องเสียบ
    Removing the M.2 drive cage from the two-slot FH riser
    1. ถอดสกรูสองตัวสองตัวที่ยึดตัวครอบไดรฟ์กับตัวยก PCIe
    2. หมุนตัวครอบไดรฟ์ออกจากตัวครอบตัวยก PCIe เพื่อถอดออก
  9. ถอดแบ็คเพลน M.2 ด้านหลัง
    รูปที่ 5. การถอดแบ็คเพลน M.2
    Removing M.2 backplane

    1. คลายสกรูหนึ่งตัวที่ล็อคแบ็คเพลนเข้ากับตัวครอบ
    2. เลื่อนแบ็คเพลนตามภาพด้านบนและยกออกจากตัวครอบ
  10. หากจำเป็น ให้ถอดโครงยึดตัวครอบไดรฟ์ M.2 ออก

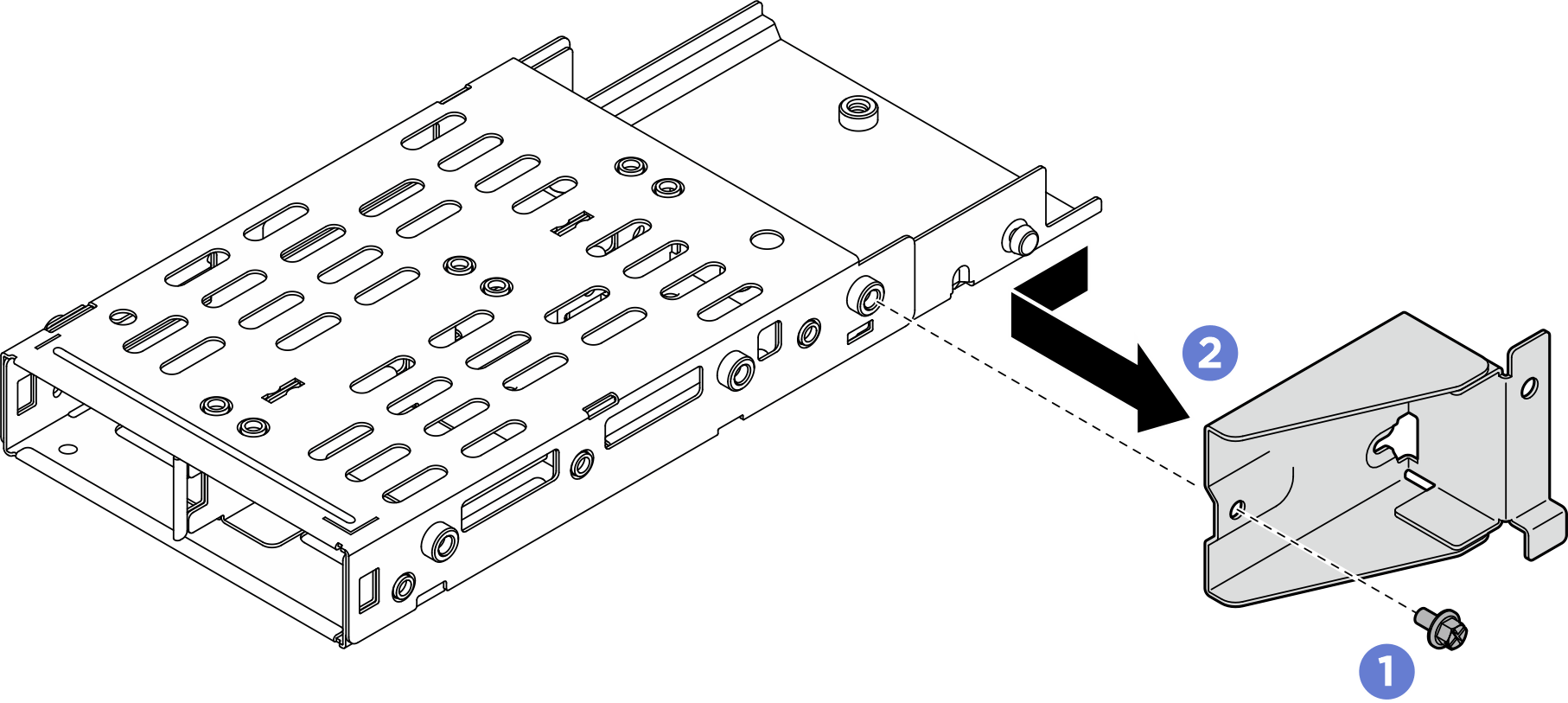

    รูปที่ 6. การถอดโครงยึดตัวครอบไดรฟ์ M.2
    Removing M.2 drive cage bracket
    1. ถอดสกรูที่ยึดโครงยึดตัวครอบไดรฟ์ M.2
    2. เลื่อนโครงยึดตัวครอบไดรฟ์ M.2 ตามภาพด้านบนแล้วถอดออก

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทนหรือแผงครอบ ดูติดตั้งตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
