Remover o compartimento de unidade M.2 traseira e o backplane

Siga as instruções desta seção para remover o compartimento de unidade M.2 e o backplane traseiros.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.

O servidor comporta um dos conjuntos de compartimento de unidade M.2 a seguir instalados na placa riser PCIe 3.
Placa riser FH de dois slots com compartimento M.2 na parte superiorPlaca riser FH de seis slots com compartimento M.2 na parte inferior

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.

Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de remoção adequado.

Remover o compartimento de unidade M.2 e o backplane da placa riser FH de dois slots​

Procedimento

  1. Remova todas as unidades M.2 hot-swap. Consulte Remover um conjunto de unidade hot-swap M.2.
  2. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  3. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  4. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  5. Remova a barra transversal. Consulte Remover a barra transversal.
  6. Remova a placa riser PCIe onde o compartimento de unidade M.2 está instalado. Remover a placa riser PCIe.
  7. Desconecte todos os cabos conectados ao backplane M.2 e anote-os.
  8. Remova o compartimento de unidade M.2.

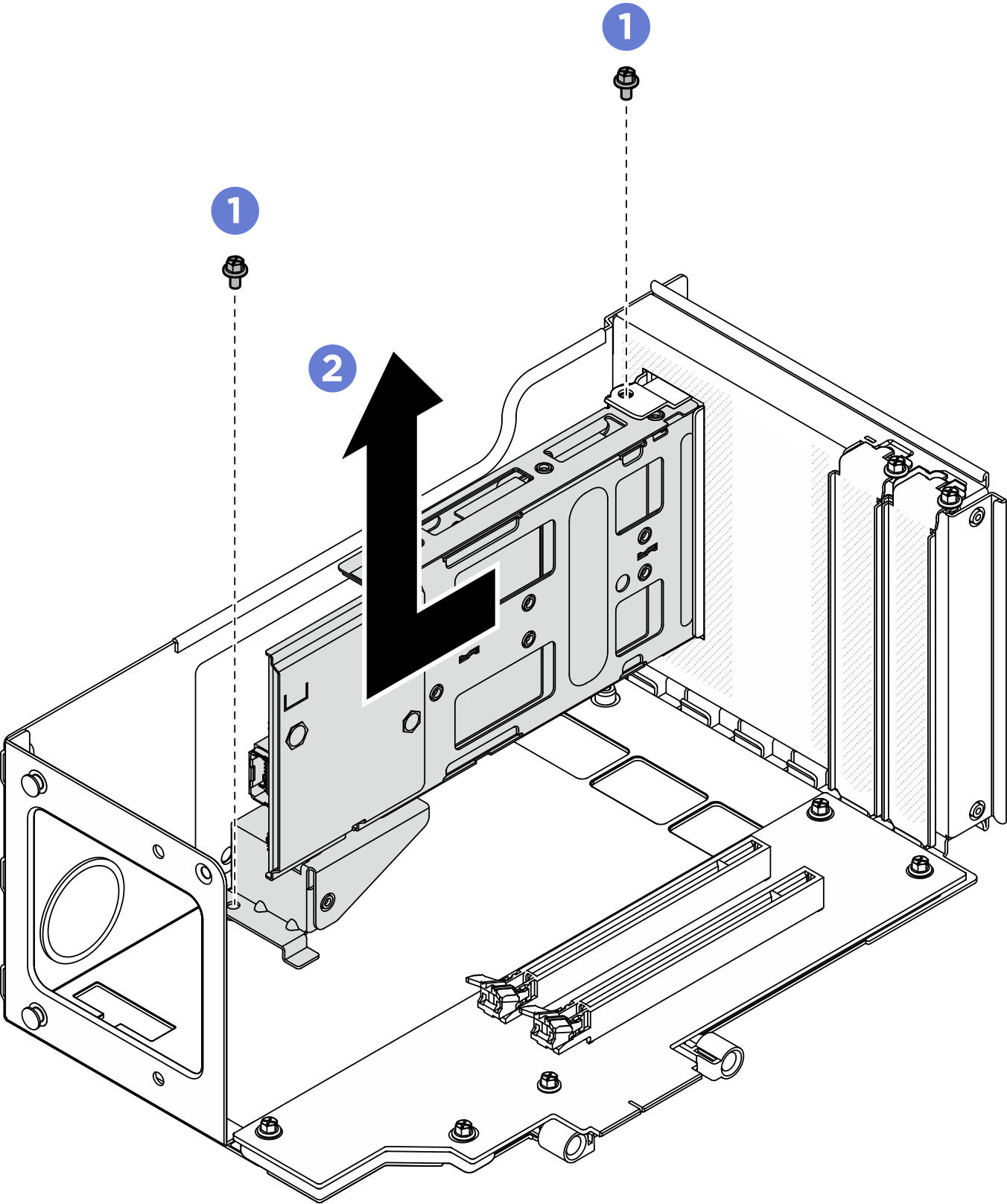

    Figura 1. Removendo o compartimento de unidade M.2 da placa riser
    Removing M.2 drive cage from riser
    1. Remova os dois parafusos que prendem a gaiola de unidade à gaiola da placa riser PCIe.
    2. Remova a gaiola de unidade do compartimento da placa riser PCIe.
  9. Remova o backplane M.2 traseiro.

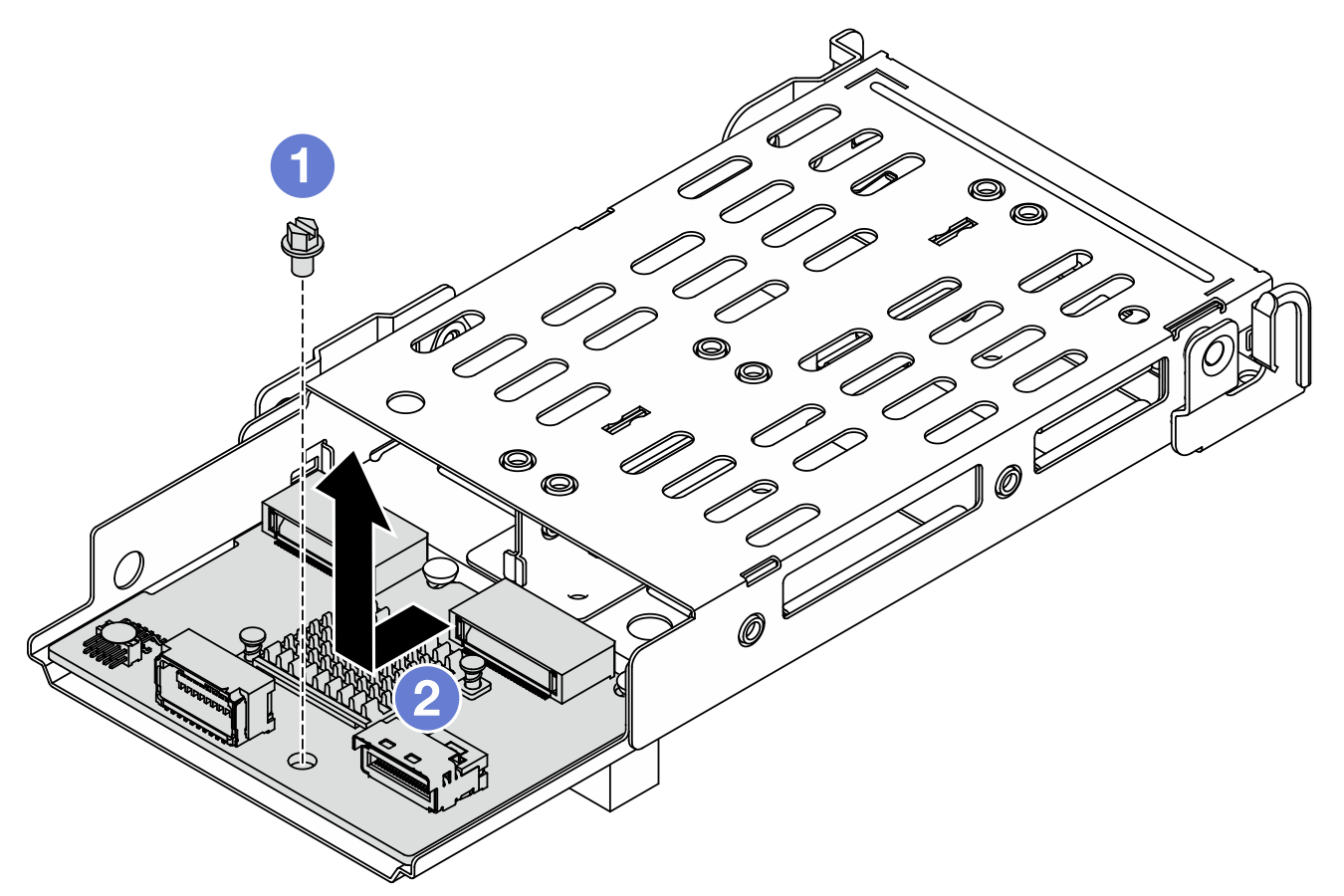

    Figura 2. Removendo o backplane M.2
    Removing M.2 backplane

    1. Solte um parafuso que prende o backplane à gaiola.
    2. Deslize o backplane conforme ilustrado acima e retire-o da gaiola.
  10. Se necessário, remova o suporte do compartimento de unidade M.2.

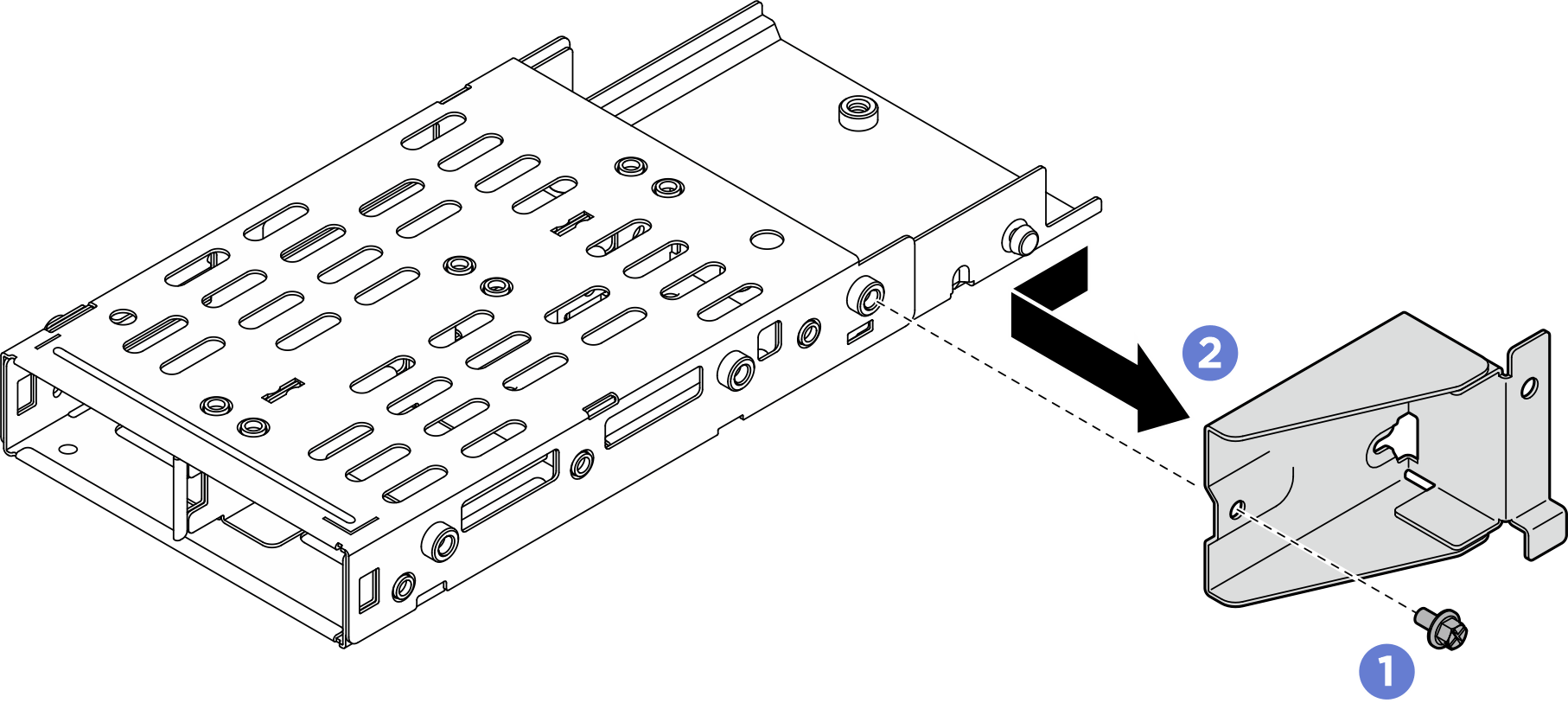

    Figura 3. Removendo o suporte do compartimento de unidade M.2
    Removing M.2 drive cage bracket
    1. Remova o parafuso que prende o suporte do compartimento de unidade M.2.
    2. Deslize o suporte do compartimento de unidade M.2, conforme ilustrado acima, e remova-o.

Remover o compartimento de unidade M.2 e o backplane da placa riser FH de seis slots​

Procedimento

  1. Remova todas as unidades M.2 hot-swap. Consulte Remover um conjunto de unidade hot-swap M.2.
  2. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  3. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  4. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  5. Remova a barra transversal. Consulte Remover a barra transversal.
  6. Remova a placa riser PCIe onde o compartimento de unidade M.2 está instalado. Remover a placa riser PCIe.
  7. Desconecte todos os cabos conectados ao backplane M.2 e anote-os.
  8. Remova o compartimento de unidade M.2.

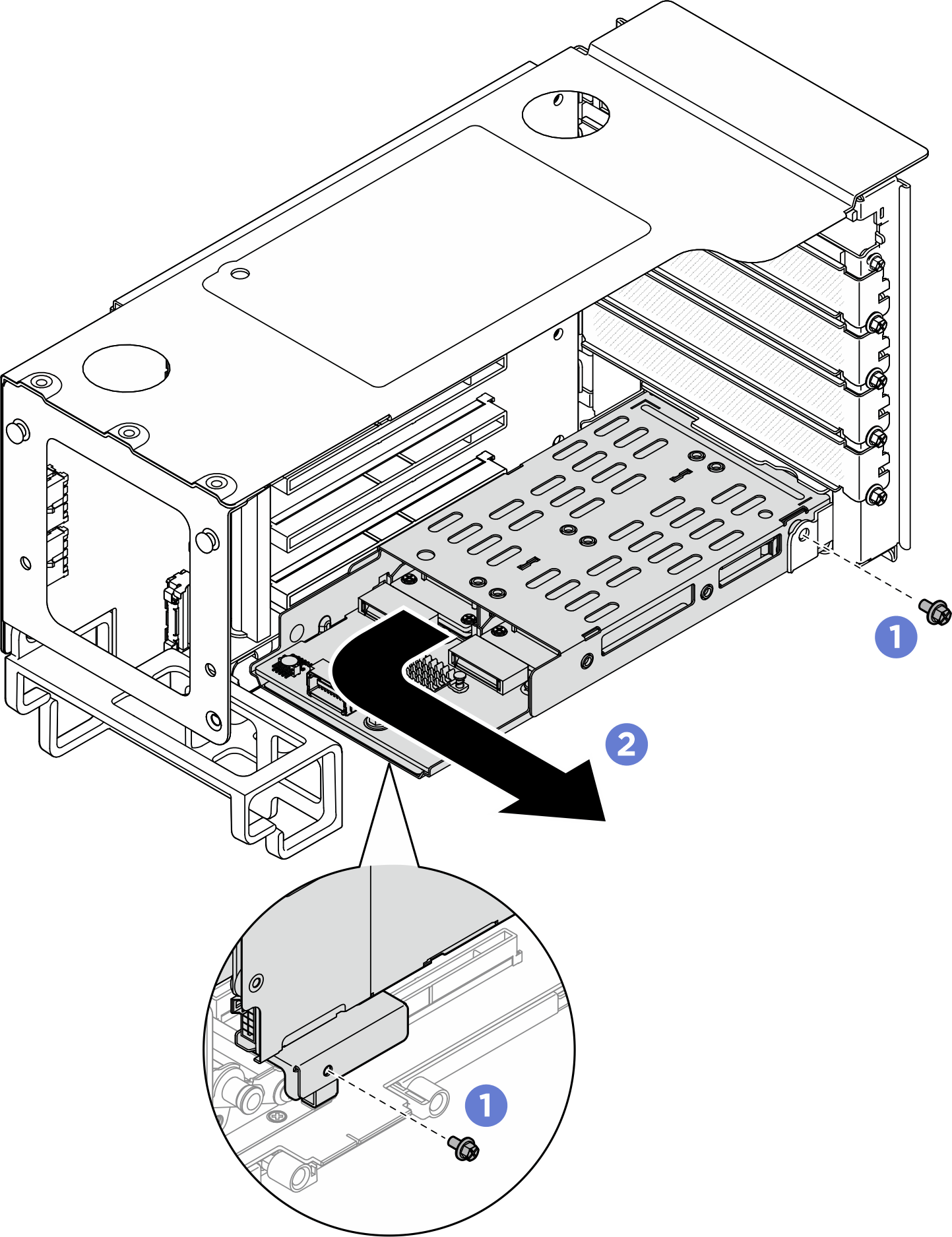

    Figura 4. Removendo o compartimento de unidade M.2 da placa riser FH de seis slots
    Removing the M.2 drive cage from the two-slot FH riser
    1. Remova os dois parafusos que prendem a gaiola de unidade na placa riser PCIe.
    2. Gire a gaiola de unidade para fora da gaiola da placa riser PCIe para removê-la.
  9. Remova o backplane M.2 traseiro.
    Figura 5. Removendo o backplane M.2
    Removing M.2 backplane

    1. Solte um parafuso que prende o backplane no compartimento.
    2. Deslize o backplane conforme ilustrado acima e retire-o da gaiola.
  10. Se necessário, remova o suporte do compartimento de unidade M.2.

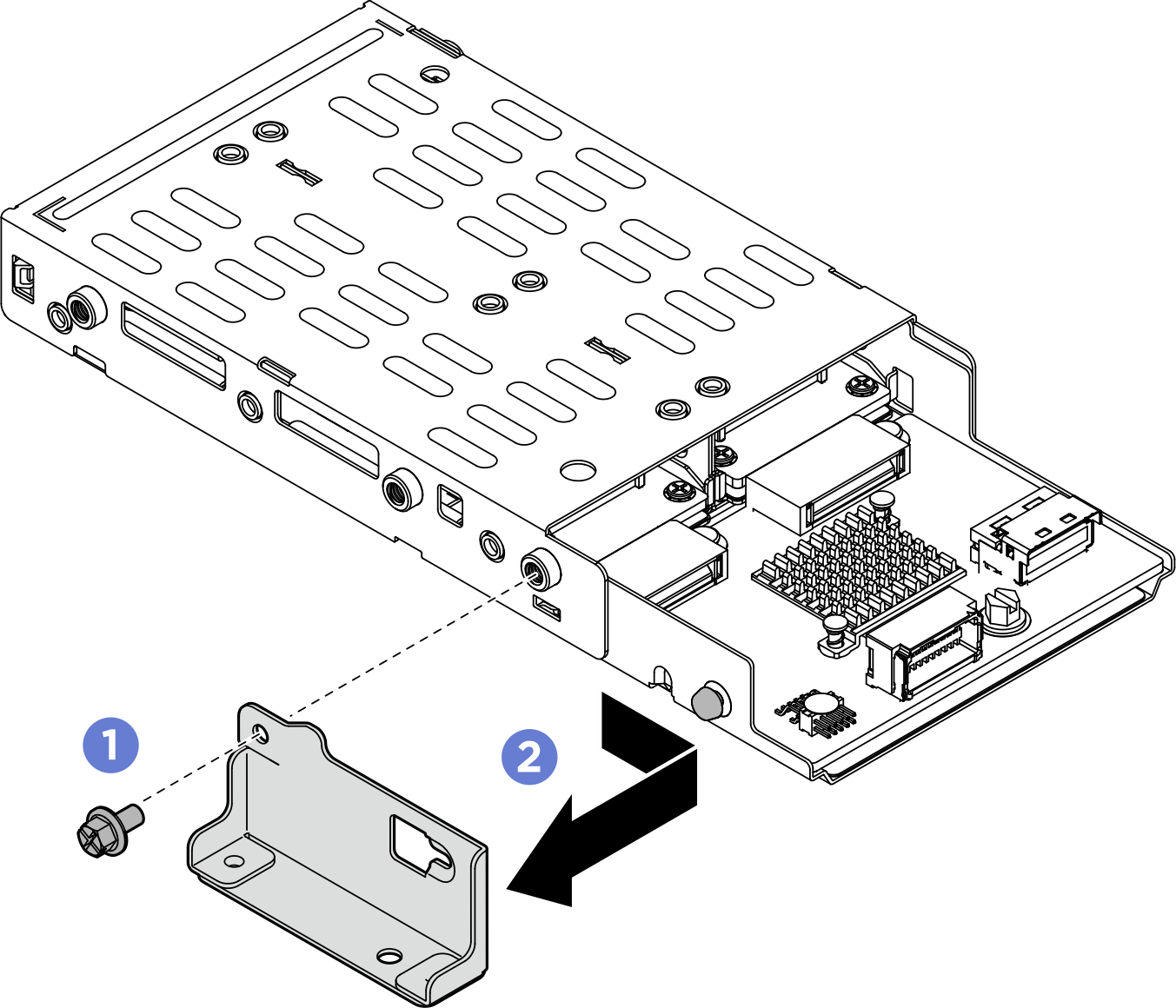

    Figura 6. Removendo o suporte do compartimento de unidade M.2
    Removing M.2 drive cage bracket
    1. Remova o parafuso que prende o suporte do compartimento de unidade M.2.
    2. Deslize o suporte do compartimento de unidade M.2, conforme ilustrado acima, e remova-o.

Depois de concluir

  1. Instale uma unidade de substituição ou um preenchimento. Consulte Instalar o backplane e o compartimento da unidade M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
