Retrait du fond de panier et du boîtier d’unités M.2 arrière
Suivez les instructions de la présente section pour retirer le fond de panier et le boîtier d’unités M.2 arrière.
À propos de cette tâche
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
| Carte mezzanine FH à deux emplacements avec boîtier M.2 sur le dessus | Carte mezzanine FH à six emplacements avec boîtier M.2 sur le dessous |
 |  |
Pour plus de détails sur les différents types de blocs mezzanines, reportez-vous à Vue arrière.
Retrait du fond de panier et du boîtier d’unités M.2 de la carte mezzanine FH à deux emplacements
Procédure
- Retirez le boîtier d’unités M.2.Figure 1. Retrait du boîtier d’unités M.2 de la carte mezzanine
Retirez les deux vis qui fixent le boîtier d’unités de disque dur au boîtier de carte mezzanines PCIe.
Retirez le boîtier d’unités de disque dur du boîtier de carte mezzanines PCIe.

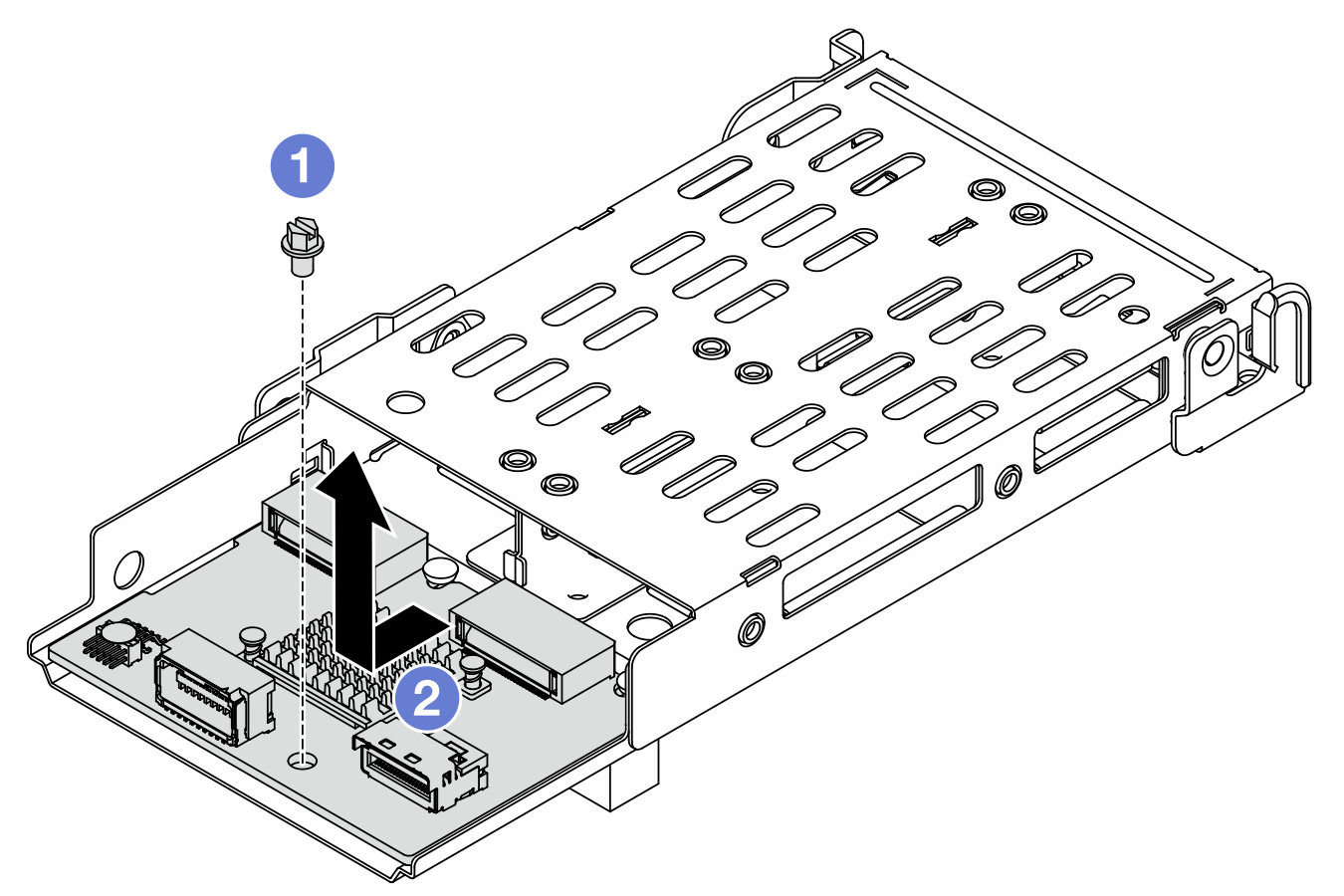

- Retirez le fond de panier M.2 arrière.Figure 2. Retrait du fond de panier M.2
- Desserrez une vis qui fixe le fond de panier au boîtier.
- Faites coulisser le fond de panier, comme l’indique l’illustration ci-dessus, et soulevez-le pour le retirer du boîtier.

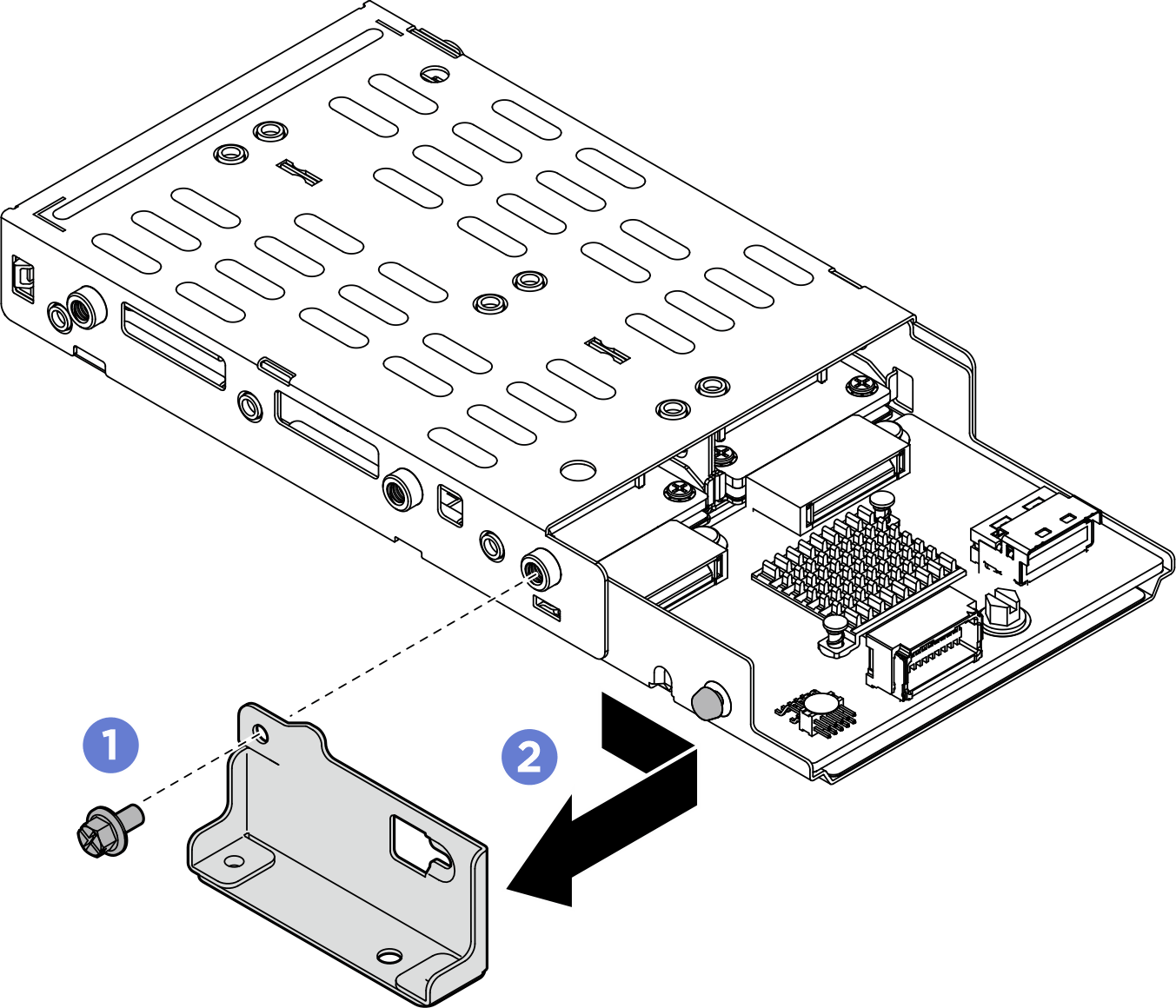

- Si nécessaire, retirez le support du boîtier d’unités M.2.Figure 3. Retrait du support de boîtier d’unités M.2
- Retirez la vis de fixation du support de boîtier d’unités M.2.
- Faites coulisser le support du boîtier d’unités M.2, comme le montre l’illustration ci-dessus, puis retirez-le.
Retrait du fond de panier et du boîtier d’unités M.2 de la carte mezzanine FH à six emplacements
Procédure

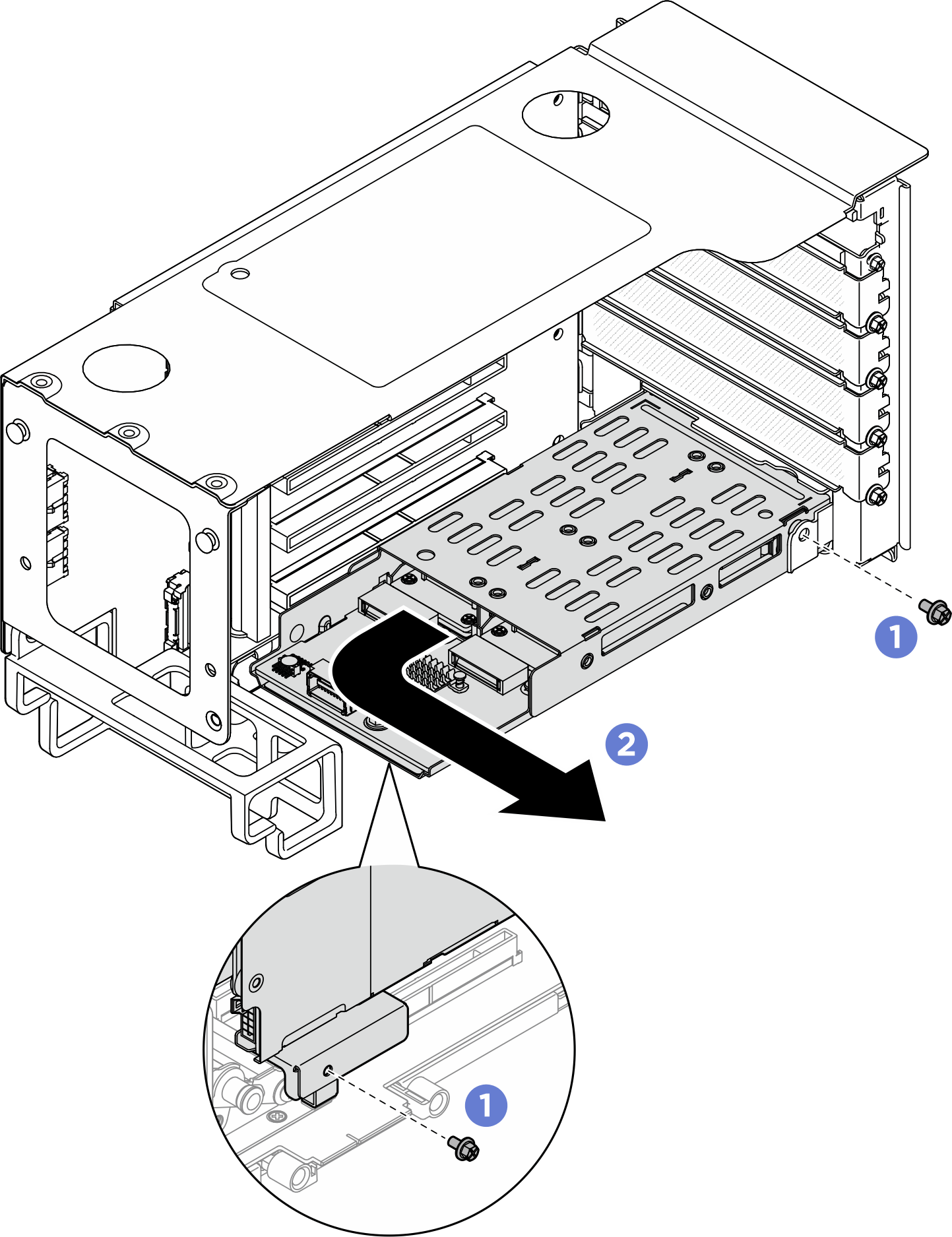

- Retirez le boîtier d’unités M.2.Figure 4. Retrait du boîtier d’unités M.2 de la carte mezzanine FH à six emplacements
- Retirez les deux vis qui fixent le boîtier d’unité de disque dur à la carte mezzanine PCIe.
- Faites pivoter le boîtier d’unités de disque dur vers l’extérieur du boîtier de carte mezzanines PCIe pour le retirer.
- Retirez le fond de panier M.2 arrière.Figure 5. Retrait du fond de panier M.2
- Desserrez la vis qui fixe le fond de panier au boîtier.
- Faites coulisser le fond de panier, comme l’indique l’illustration ci-dessus, et soulevez-le pour le retirer du boîtier.

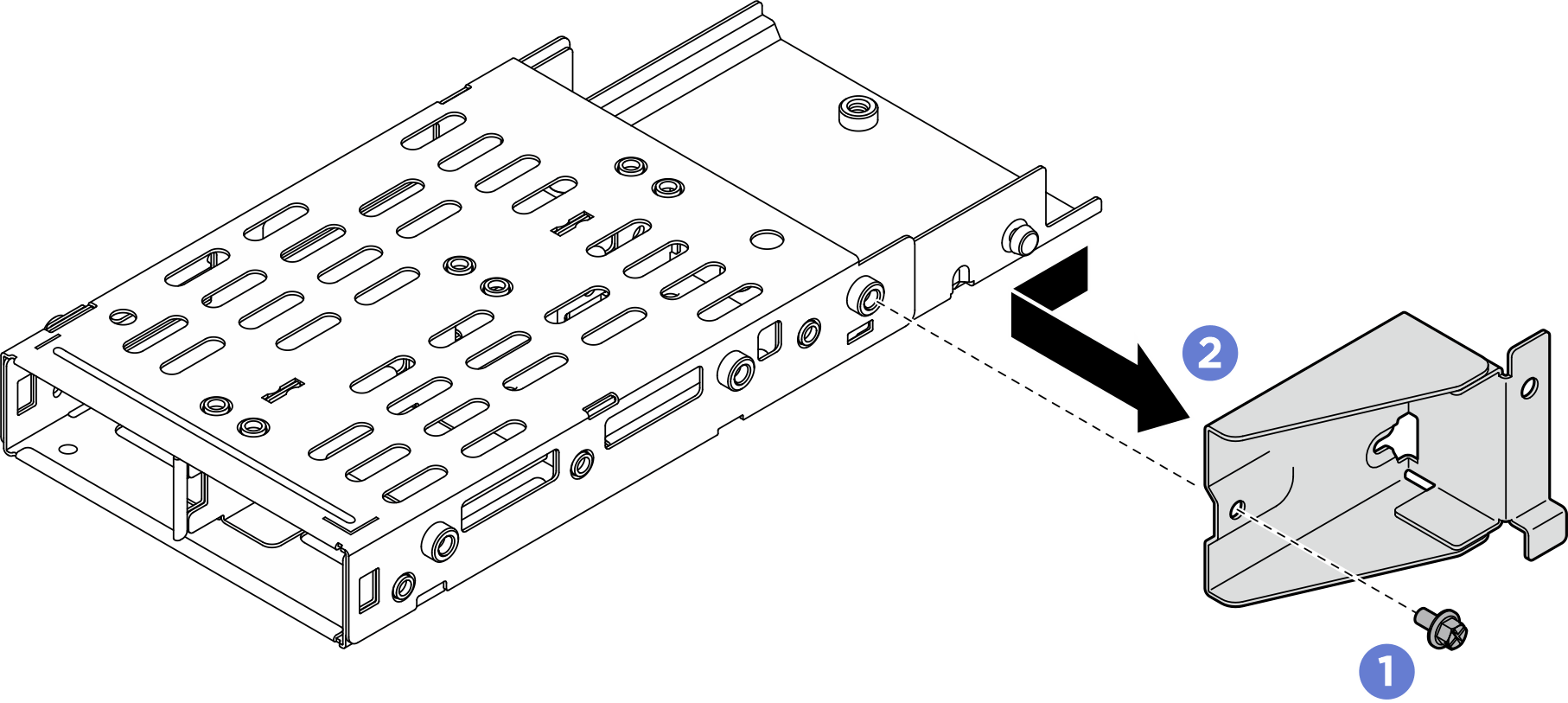

- Si nécessaire, retirez le support du boîtier d’unités M.2.Figure 6. Retrait du support de boîtier d’unités M.2
- Retirez la vis de fixation du support de boîtier d’unités M.2.
- Faites coulisser le support du boîtier d’unités M.2, comme le montre l’illustration ci-dessus, puis retirez-le.
Après avoir terminé
Installez une unité de remplacement ou un obturateur. Pour plus d'informations, voir Installation du boîtier d’unités et du fond de panier M.2.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
