Установка заднего отсека для дисков M.2 и объединительной панели

В этом разделе приведены инструкции по установке заднего отсека для дисков M.2 и объединительной панели.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Сервер поддерживает один из следующих блоков отсека для дисков M.2, установленных на плате-адаптере Riser PCIe 3.
Плата-адаптер Riser максимальной высоты с двумя гнездами с отсеком M.2 сверхуПлата-адаптер Riser максимальной высоты с шестью гнездами с отсеком M.2 снизу

Two-slot FH riser with M.2 cage at top


Six-slot FH riser with M.2 cage at bottom

Дополнительные сведения о разных типах плат-адаптеров Riser см. в разделе Вид сзади.

Выберите в списке ниже инструкции по снятию, соответствующие вашей конфигурации, и следуйте им.

Установка объединительной панели дисков M.2 и отсека на плату-адаптер Riser максимальной высоты с двумя гнездами​

Процедура

  1. Установите заднюю объединительную панель M.2 в отсек M.2.

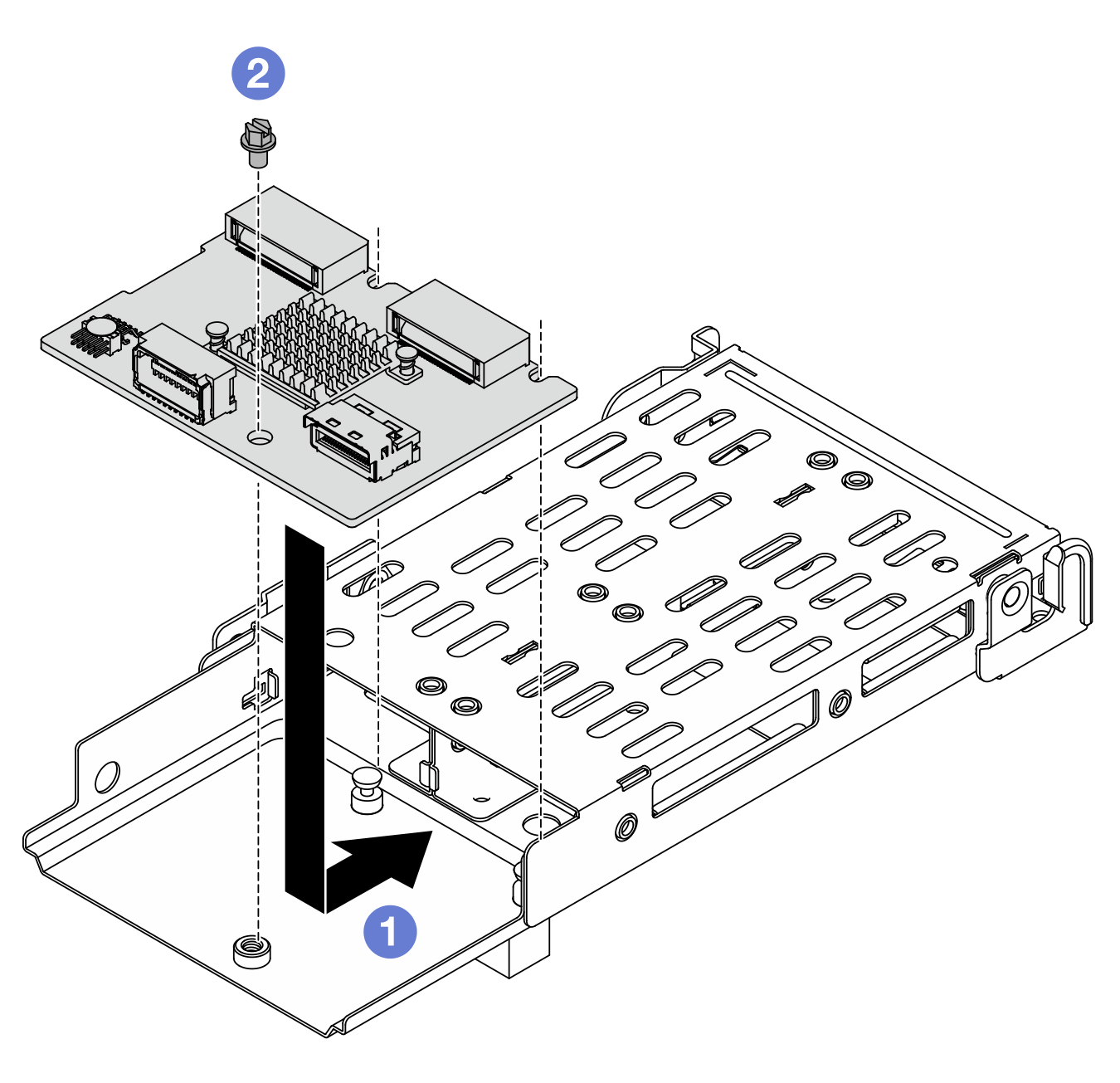

    Рис. 1. Установка объединительной панели M.2
    Installing M.2 backplane

    1. Разместите объединительную панель на отсеке и сдвиньте ее, как показано на рисунке выше, чтобы зафиксировать.
    2. Закрепите объединительную панель на отсеке одним винтом.
  2. Установите скобу отсека для дисков M.2.

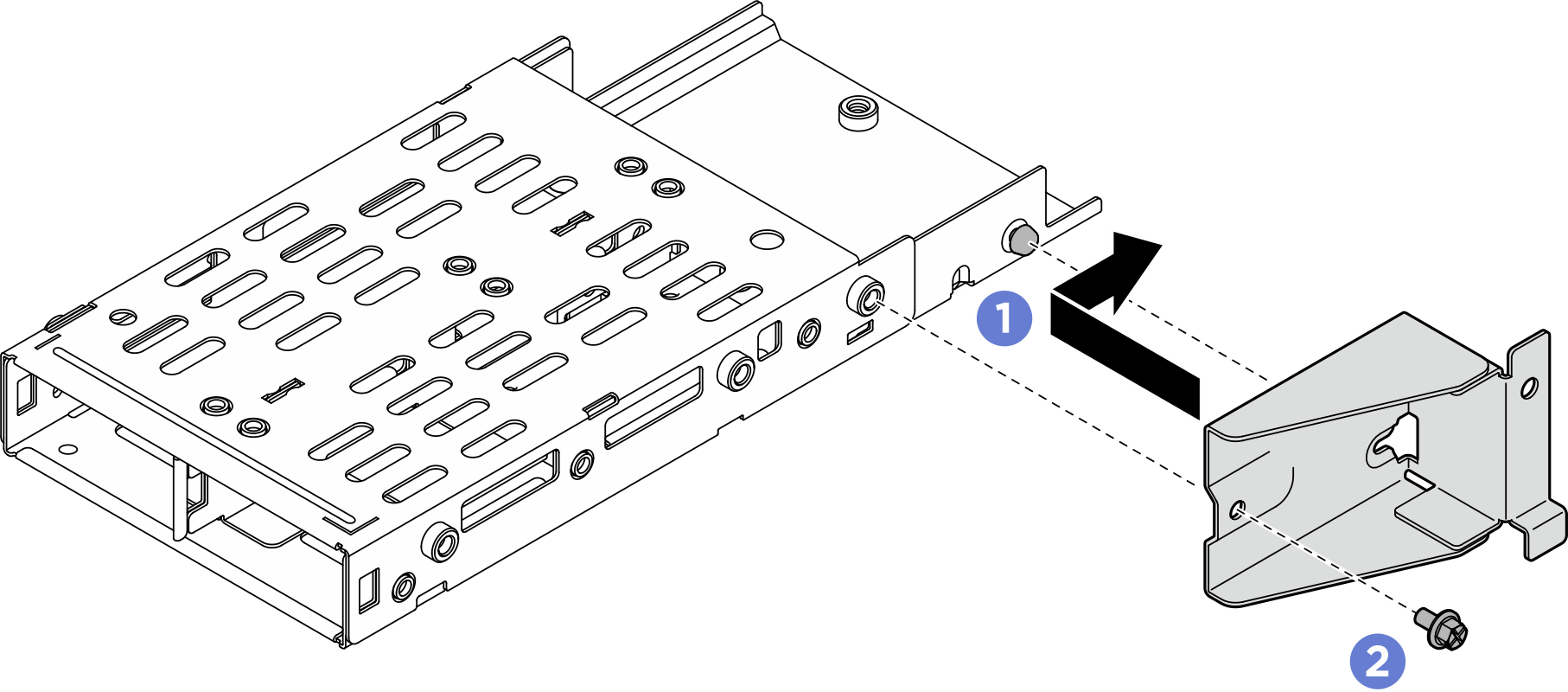

    Рис. 2. Установка скобы отсека для дисков M.2
    Install M.2 drive cage bracket
    1. Совместите скобу отсека для диска M.2 с отсеком для диска и сдвиньте ее, как показано выше.
    2. Зафиксируйте скобу отсека для дисков M.2 винтом.
  3. Установите отсек для дисков M.2.

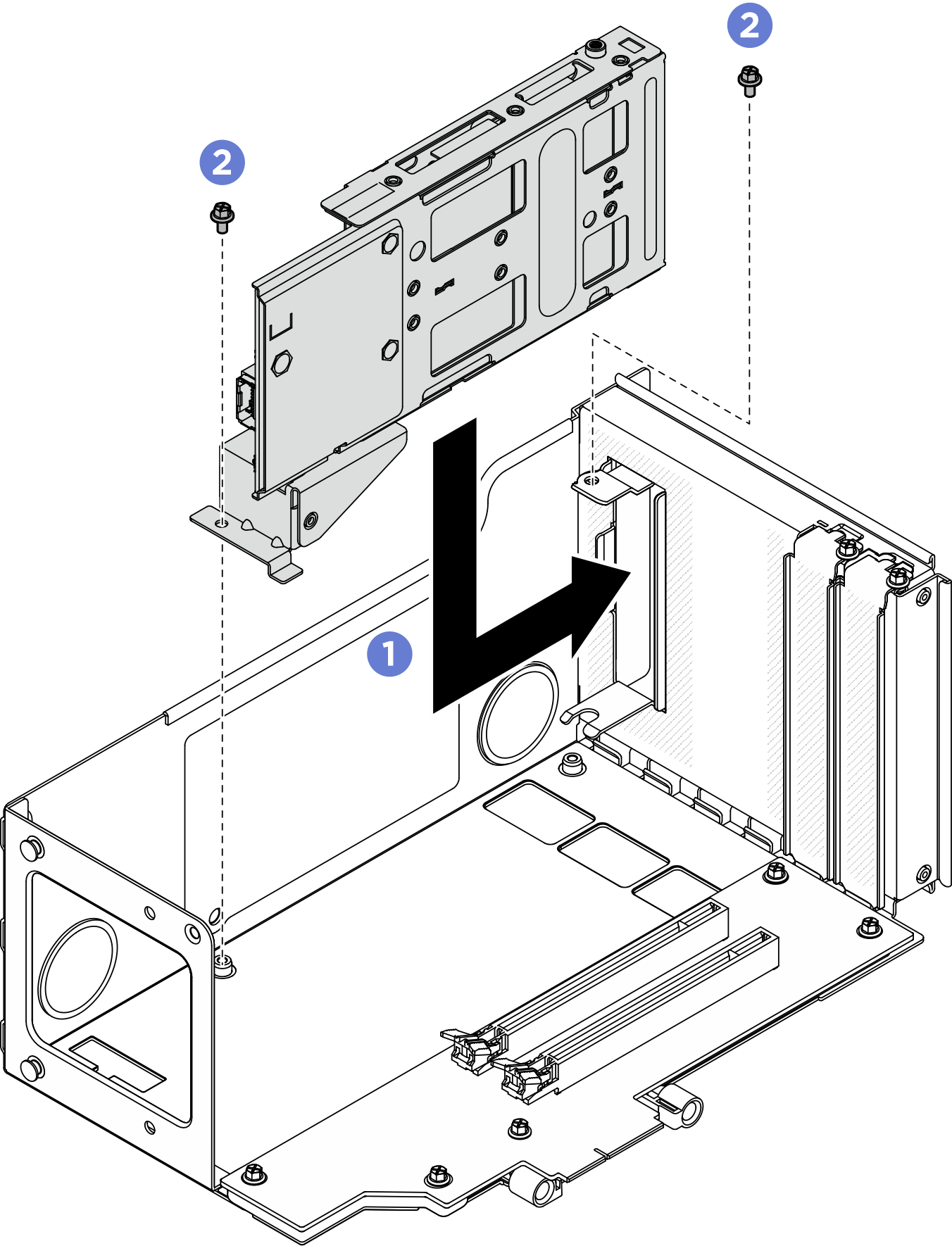

    Рис. 3. Установка отсека для диска M.2 в плату-адаптер Riser
    Installing M.2 drive cage to riser
    1. Установите отсек для дисков в отсек платы-адаптера Riser PCIe.
    2. Зафиксируйте отсек для диска двумя винтами.
  4. Подключите к объединительной панели M.2 все кабели.

Установка объединительной панели дисков M.2 и отсека на плату-адаптер Riser максимальной высоты с шестью гнездами​

Процедура

  1. Установите заднюю объединительную панель M.2 в отсек M.2.
    Рис. 4. Установка объединительной панели M.2
    Installing M.2 backplane

    1. Разместите объединительную панель на отсеке и сдвиньте ее, как показано на рисунке выше, чтобы зафиксировать.
    2. Закрепите объединительную панель на отсеке одним винтом.
  2. Установите скобу отсека для дисков M.2.

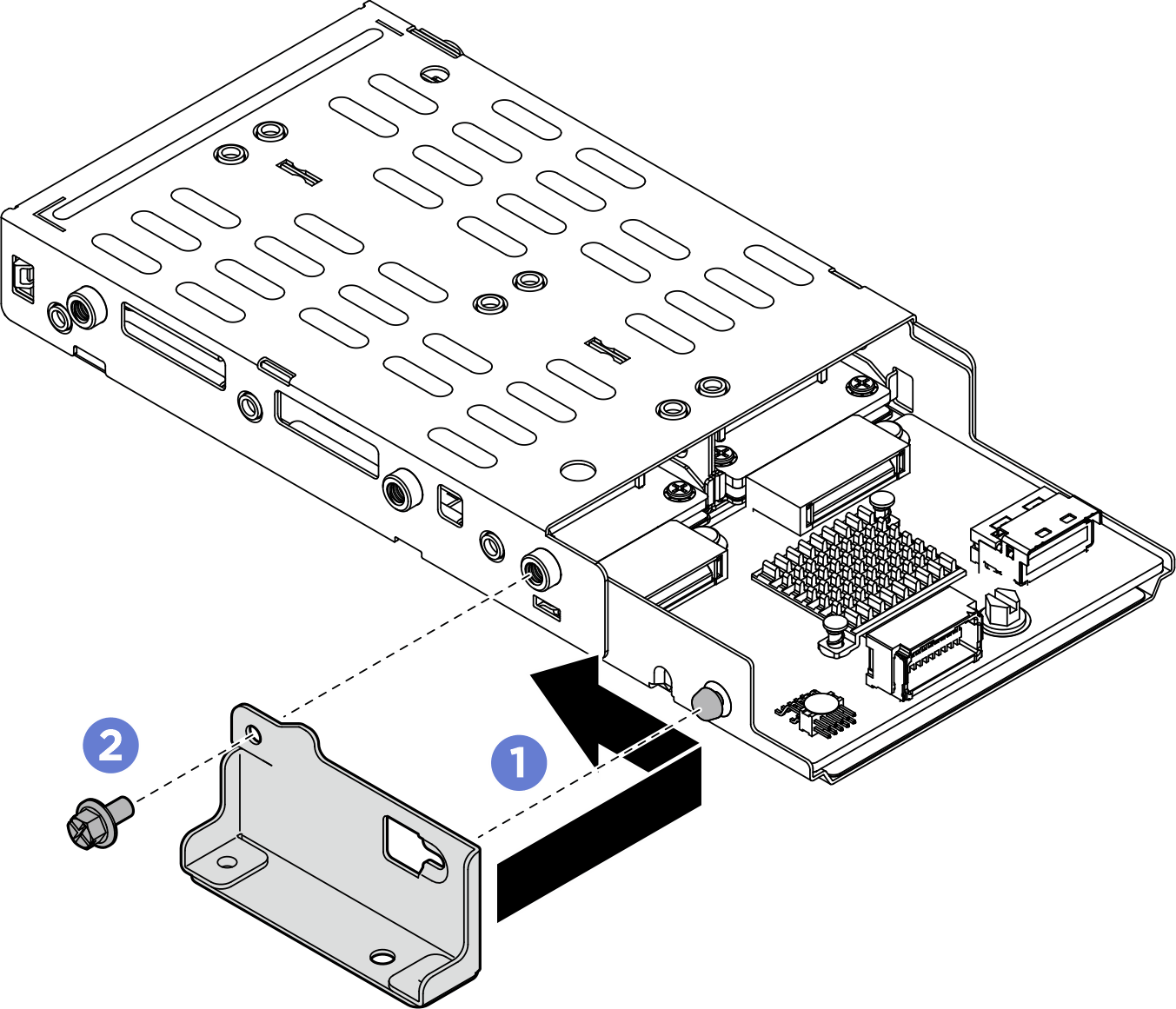

    Рис. 5. Установка скобы отсека для дисков M.2
    Install M.2 drive cage bracket
    1. Совместите скобу отсека для диска M.2 с отсеком для диска и сдвиньте ее, как показано выше.
    2. Зафиксируйте скобу отсека для дисков M.2 винтом.
  3. Установите отсек для дисков M.2.

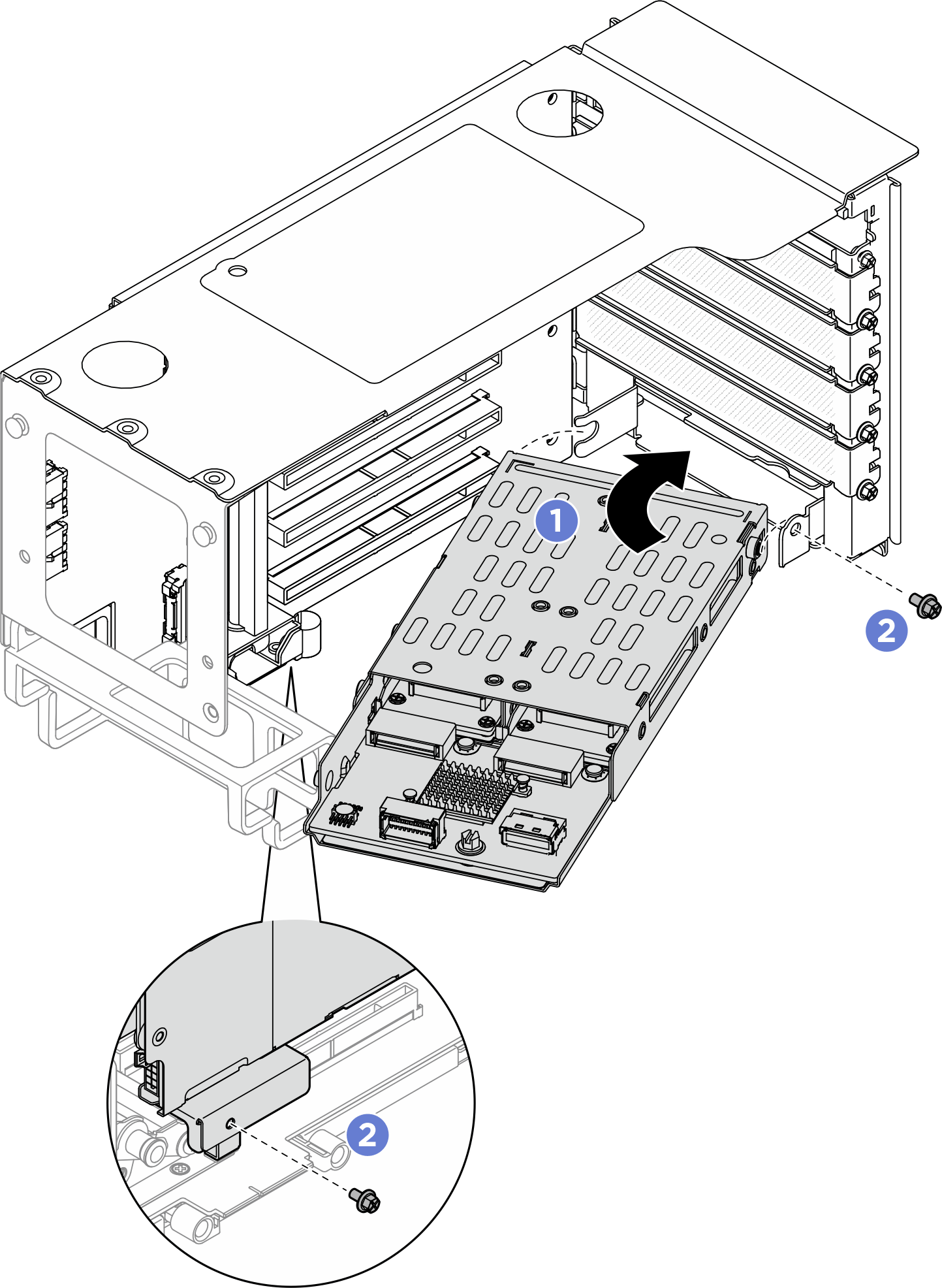

    Рис. 6. Установка отсека для диска M.2 в плату-адаптер Riser
    Installing M.2 drive cage to riser
    1. Установите отсек для дисков в отсек платы-адаптера Riser PCIe.
    2. Зафиксируйте отсек для диска двумя винтами.
  4. Подключите к объединительной панели M.2 все кабели.

После завершения

  1. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  2. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  6. При необходимости настройте RAID с помощью программы Lenovo XClarity Provisioning Manager. Дополнительные сведения см. по следующему адресу: Страница портала Lenovo XClarity Provisioning Manager.
