卸下处理器板

按照本节中的说明卸下处理器板。

关于本任务

处理器板提供不同的接口或插槽来连接系统的不同组件或外围设备以便进行通信。处理器板和支撑金属板构成了主板组合件的基础。如果处理器板出现故障，则必须进行更换。

重要

本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。
卸下内存条时，请在每根内存条上标记好插槽号，然后从主板组合件上卸下所有内存条并放置在一旁的防静电平面上，以便重新安装。
拔下线缆时，请列出线缆清单并记录线缆所连接到的接口，然后在安装新主板组合件后将该记录用作接线核对表。

注意

请阅读安装准则和安全检查核对表以确保操作安全。
关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

为本任务做好准备。
1. 记录所有系统配置信息，如 Lenovo XClarity Controller IP 地址、重要产品数据以及服务器的机器类型、型号、序列号、通用唯一标识符和资产标记。
2. 使用 Lenovo XClarity Essentials 将系统配置保存到外部设备。
3. 将系统事件日志保存到外部介质。
4. 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
5. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
6. 轻轻拉动每个已安装的电源模块单元并使其脱离。请参阅卸下电源模块单元
7. 如有必要，请卸下 OCP 模块。请参阅卸下 OCP 模块。
8. 卸下前顶盖。请参阅卸下前顶盖。
9. 卸下后顶盖。请参阅卸下后顶盖。
10. 卸下横杆。请参阅卸下横杆。
11. 卸下所有 PCIe 转接件。请参阅卸下 PCIe 转接件。
12. 卸下正面导风罩。请参阅卸下正面导风罩。
13. 卸下背面导风罩。请参阅卸下背面导风罩。
14. 卸下风扇和风扇架。请参阅卸下风扇和卸下风扇架。
15. 卸下入侵感应开关。请参阅卸下入侵感应开关。
16. 卸下配电板。请参阅卸下配电板。
17. 卸下 PHM。请参阅卸下处理器和散热器。如果需要卸下 Processor Neptune^® Core Module，请参阅卸下 Lenovo Processor Neptune Core Module。
18. 卸下 USB I/O 板。请参阅卸下 USB I/O 板。
19. 从主板组合件上卸下所有内存条，然后将其放置在一旁的防静电平面上以待重新安装。请参阅卸下内存条。
  重要
  建议打印内存条插槽布局图以供参考。
20. 卸下 MicroSD 卡，请参阅卸下 MicroSD 卡。
21. 从主板组合件上拔下所有线缆。拔下线缆时，请列出线缆清单并记录线缆所连接到的接口，然后在安装新主板组合件后将该记录用作接线核对表。
  注意
  为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
卸下主板组合件。
注
此抬升手柄仅供卸下主板组合件使用。请勿尝试用它抬起整个服务器。

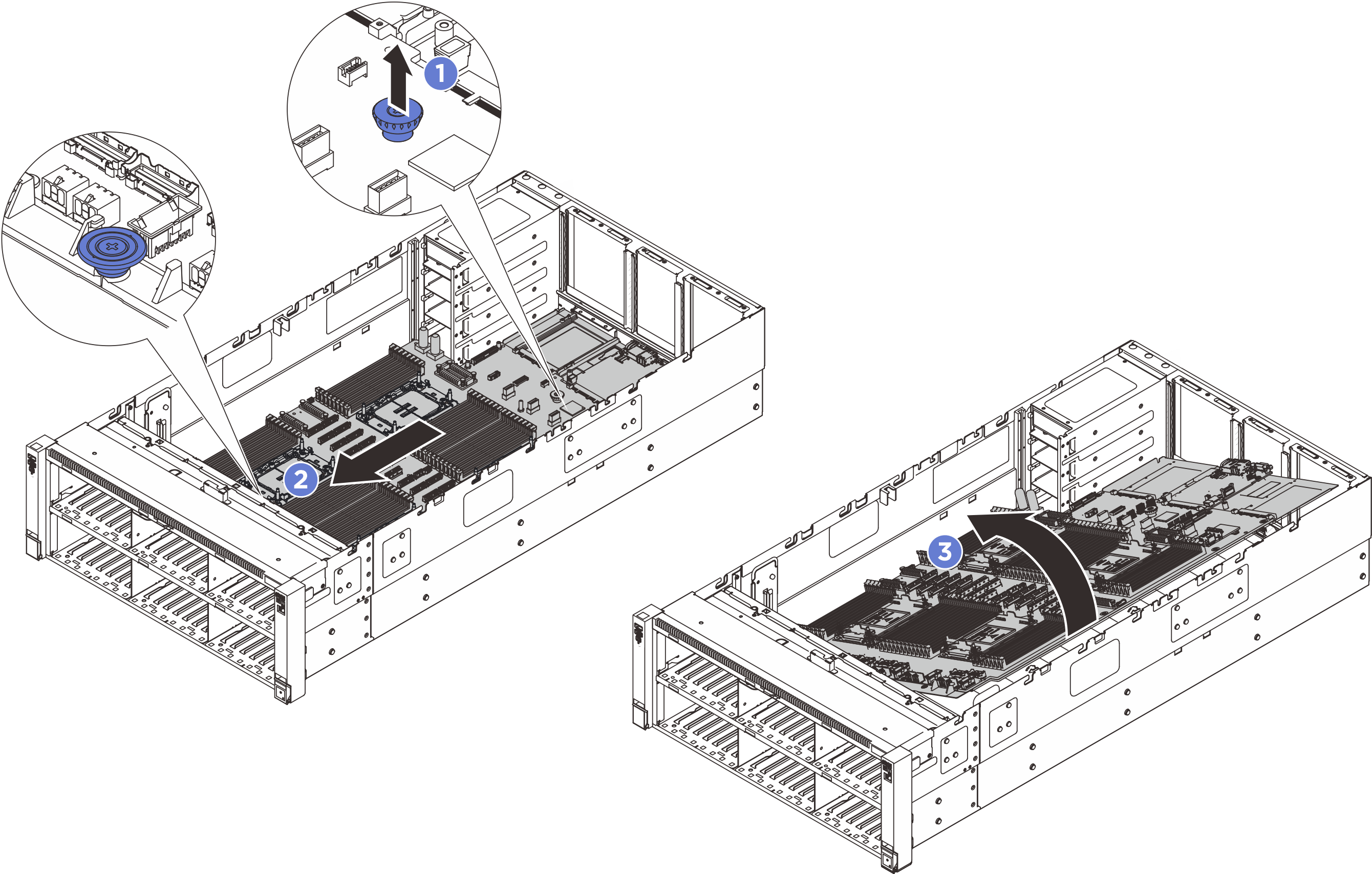

图 1. 卸下主板组合件
1. 向上拉动后部柱塞以松开主板组合件。
2. 抓住前部抬升手柄和后部柱塞；然后，将主板组合件滑向机箱正面，使其与机箱脱离。
3. 向上抬起主板组合件的长侧；然后，将主板组合件从机箱中取出。
将系统 I/O 板与处理器板分开。
注
为防止损坏 I/O 板的触点，请捏住 I/O 板上的手柄，然后将 I/O 板向外拉出。在整个拉动过程中，请确保 I/O 板尽可能保持水平。
图 2. 卸下系统 I/O 板
1. 卸下固定系统 I/O 板的螺钉。
2. 捏住 I/O 板上的手柄，然后将 I/O 板向外拉，使其脱离处理器板。

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
重要
退回处理器板前，请确保安装从新处理器板上取下的处理器插槽防尘盖。要更换处理器插槽防尘盖，请执行以下操作：
1. 从新处理器板的处理器插槽组合件上取下插槽盖，然后在卸下的处理器板的处理器插槽组合件上方将这个插槽盖正确对准。
2. 向下将插槽盖脚轻轻按入处理器插槽组合件，请按压边缘以免损坏插槽引脚。您可能会听到“咔嗒”一声，说明插槽盖已牢固连接。
3. 请确保插槽盖已牢固连接到处理器插槽组合件。
如果计划回收该组件，请参阅拆卸主板组合件以进行回收。
