Снятие процессорной платы

Следуйте инструкциям в этом разделе, чтобы снять процессорную плату.

Об этой задаче

Процессорная плата содержит различные разъемы или гнезда для подключения различных компонентов или периферийных устройств системы для связи. Плата и несущий листовой металл представляют собой основание для блока материнской платы. В случае сбоя процессорной платы ее необходимо заменить.

Важное замечание

  • Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

  • При снятии модулей памяти укажите на каждом из них номер гнезда, снимите все модули памяти с блока материнской платы и положите их на антистатическую поверхность для последующей установки.

  • При отключении кабелей создайте список всех кабелей и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Запишите все сведения о конфигурации системы, такие как IP-адреса модуля Lenovo XClarity Controller, важные данные о продуктах и тип компьютера, номер модели, серийный номер, универсальный уникальный идентификатор и дескриптор ресурса сервера.
    2. Сохраните конфигурацию системы на внешним устройстве с помощью Lenovo XClarity Essentials.
    3. Сохраните журнал событий системы на внешний носитель.
    4. Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
    5. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
    6. Аккуратно потяните и отсоедините все установленные модули блока питания. См. раздел Снятие блока питания
    7. При необходимости снимите модули OCP. См. раздел Снятие модуля OCP.
    8. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
    9. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
    10. Снимите поперечную планку. См. раздел Снятие поперечной планки.
    11. Снимите все платы-адаптеры Riser PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
    12. Снимите передний дефлектор. См. раздел Снятие переднего дефлектора.
    13. Снимите задний дефлектор. См. раздел Снятие заднего дефлектора.
    14. Снимите вентиляторы и отсек вентиляторов. См. разделы Снятие вентилятора и Снятие отсека вентиляторов.
    15. Снимите датчик вмешательства. См. раздел Снятие датчика вмешательства.
    16. Снимите плату распределения питания. См. раздел Снятие платы распределения питания.
    17. Снимите модули PHM. См. раздел Снятие процессора и радиатора. Если необходимо снять Processor Neptune® Core Module, см. раздел Снятие Lenovo Processor Neptune Core Module.
    18. Снимите плату ввода-вывода USB. См. раздел Снятие платы ввода-вывода USB.
    19. Снимите все модули памяти с блока материнской платы и отложите их на антистатическую поверхность для последующей установки. См. раздел Снятие модуля памяти.
      Важное замечание
      Рекомендуется распечатать расположение гнезд модулей памяти для справки.
    20. Извлеките карту MicroSD (см. раздел Извлечение карты MicroSD).
    21. Отключите все кабели от блока материнской платы. При отключении кабелей создайте их список и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в разделе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите блок материнской платы.
    Прим.
    Подъемная ручка нужна только для снятия блока материнской платы. Не пытайтесь поднять с ее помощью весь сервер.

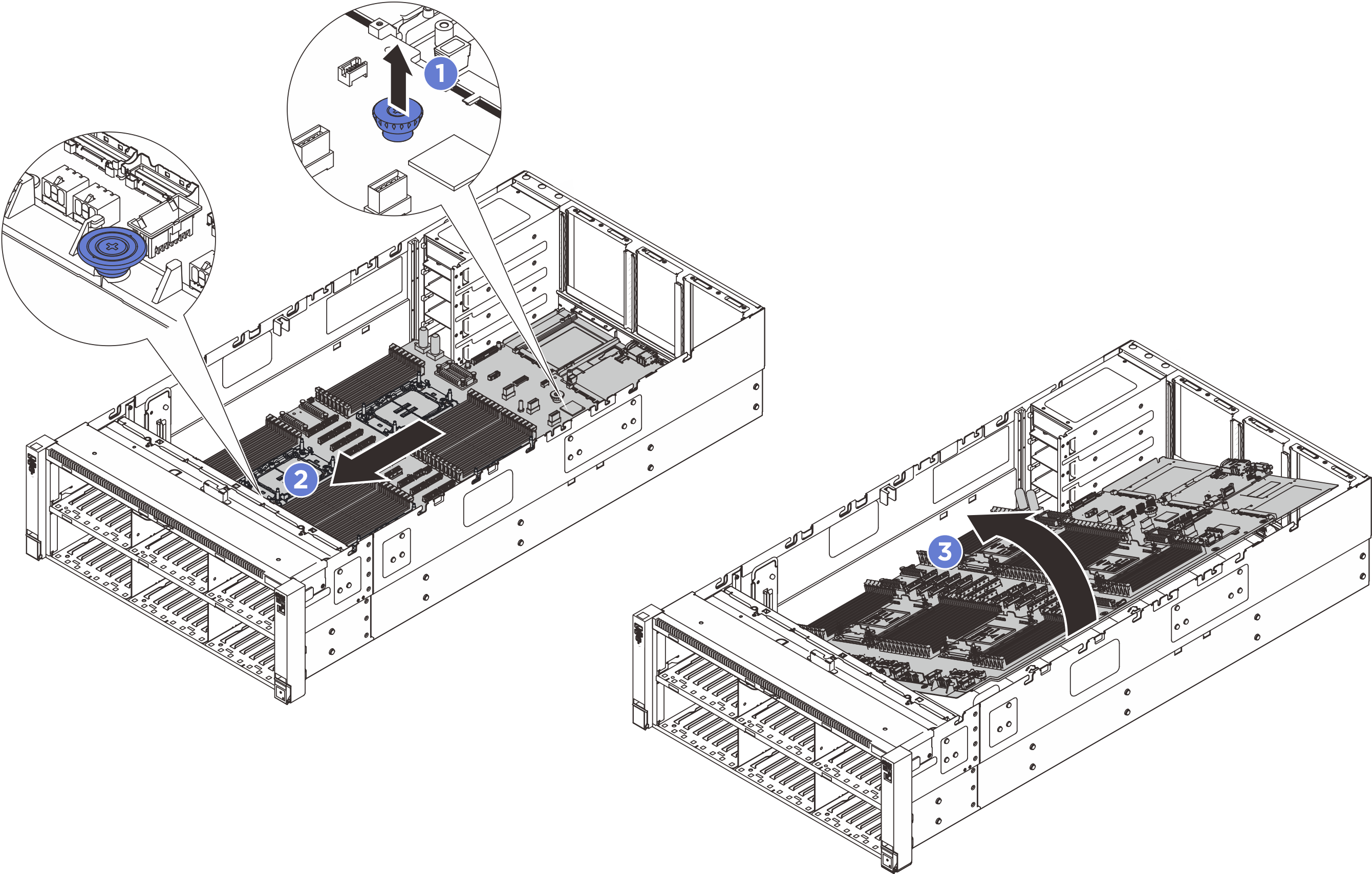

    Рис. 1. Снятие блока материнской платы
    System board assembly removal
    1. Потяните вверх задний рычаг, чтобы освободить блок материнской платы.
    2. Возьмитесь за переднюю подъемную ручку и задний рычаг и сдвиньте блок материнской платы в направлении передней части рамы, чтобы отсоединить его от рамы.
    3. Поверните длинную сторону блока материнской платы вверх; затем извлеките блок материнской платы из рамы.
  3. Снимите системную плату ввода-вывода с процессорной платы.
    Прим.
    Чтобы не повредить контакт платы ввода-вывода, сожмите ручку на плате ввода-вывода, а затем переместите плату в направлении наружу. При перемещении платы ввода-вывода в направлении наружу следите за тем, чтобы она оставалась в горизонтальном положении.
    Рис. 2. Снятие системной платы ввода-вывода
    System I/O board removal
    1. Открутите винты, фиксирующие системную плату ввода-вывода.
    2. Сожмите ручку на плате ввода-вывода и потяните плату в направлении наружу, чтобы отсоединить ее от процессорной платы.

После завершения

  1. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
    Важное замечание
    Прежде чем возвращать процессорную плату, установите на гнездо процессора заглушку с новой процессорной платы. Чтобы заменить заглушку гнезда процессора, выполните следующие действия:
    1. Снимите кожух с блока процессорного гнезда на новой процессорной плате и правильно расположите его над блоком процессорного гнезда на извлеченной процессорной плате.
    2. Аккуратно нажмите на язычки кожуха гнезда, чтобы установить его в блоке гнезд процессора. Нажимайте на края, чтобы не повредить контакты гнезда. Как только кожух гнезда встанет на место, вы услышите щелчок.
    3. Убедитесь, что кожух гнезда надежно зафиксирован в блоке гнезда процессора.
  2. Если компонент планируется утилизировать, сведения об утилизации см. в разделе Разборка блока материнской платы для утилизации.
