Установка процессорной платы

В этом разделе приведены инструкции по установке процессорной платы.

Об этой задаче

Процессорная плата содержит различные разъемы или гнезда для подключения различных компонентов или периферийных устройств системы для связи. Плата и несущий листовой металл представляют собой основание для блока материнской платы. В случае сбоя процессорной платы ее необходимо заменить.

Важное замечание

Снятие и установку этого компонента могут проводить только квалифицированные специалисты. Не пытайтесь снять или установить его, если у вас нет соответствующей квалификации.

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Установите системную плату ввода-вывода.

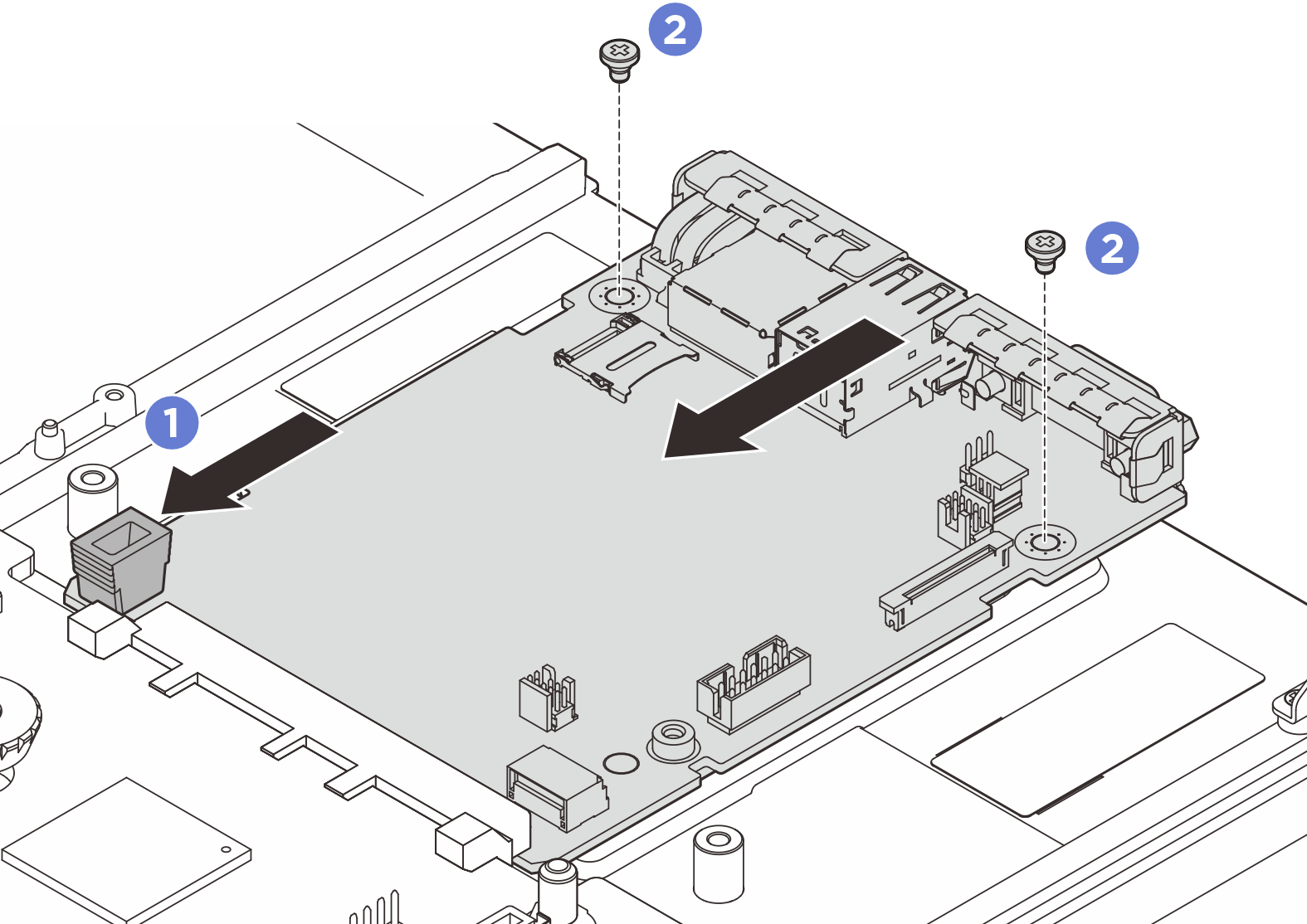

    Рис. 1. Установка системной платы ввода-вывода
    System I/O board installation
    1. Совместите контакты на системной плате ввода-вывода с гнездами на процессорной плате, а затем нажмите на системную плату ввода-вывода обеими руками и слегка вставьте ее в разъем.
      Прим.
      Во избежание повреждения контактов системной платы ввода-вывода она должна быть правильно совмещена с разъемом на процессорной плате и во время вставки оставаться в горизонтальном положении.
    2. Закрепите системную плату ввода-вывода на несущем листовом металле винтами.
  2. Установите блок материнской платы на сервер.

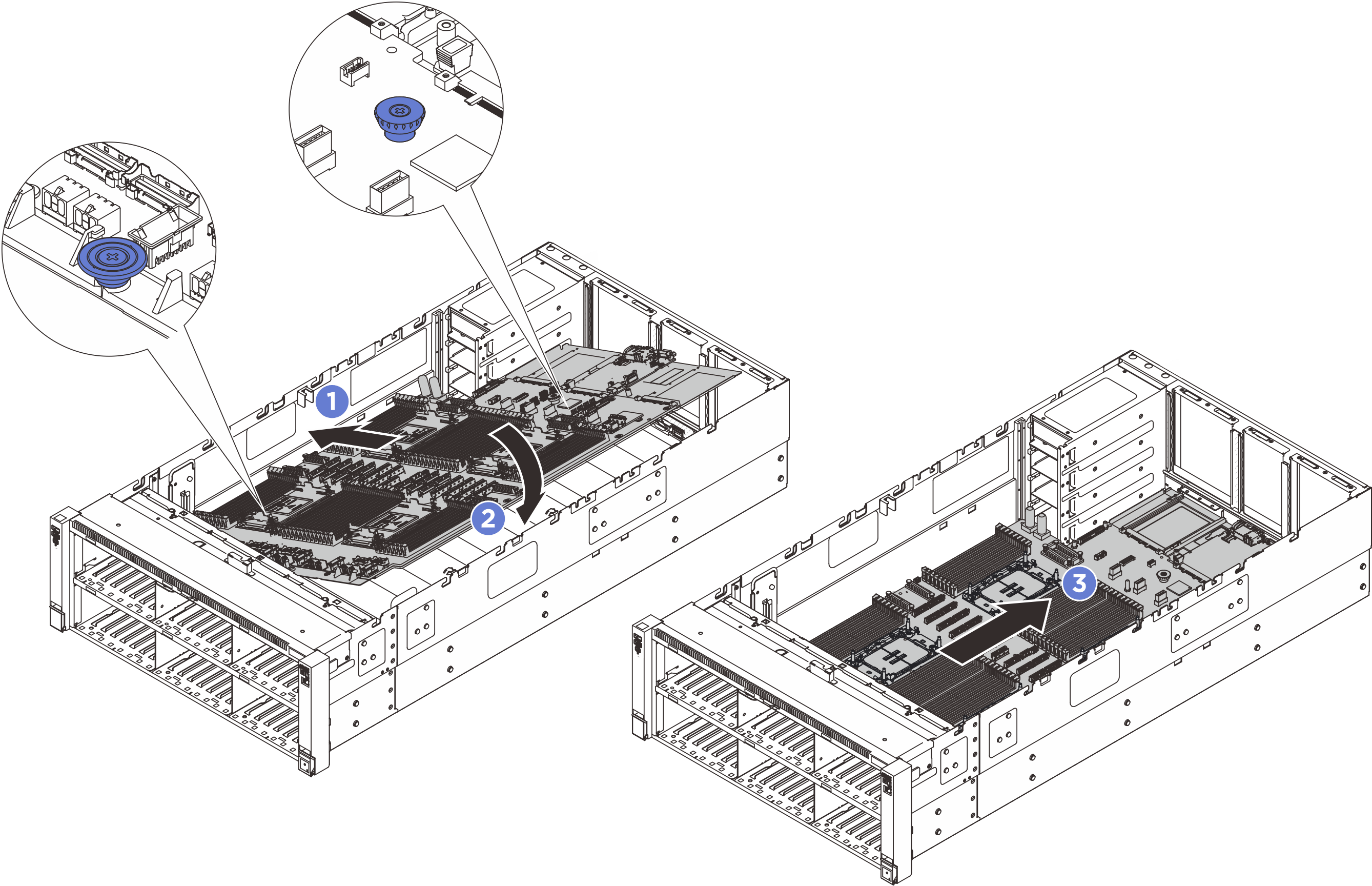

    Рис. 2. Установка блока материнской платы
    System board assembly installation
    1. Удерживая переднюю подъемную ручку и задний рычаг на блоке материнской платы, вставьте короткую сторону блока материнской платы в раму.
    2. Опустите длинную сторону блока материнской платы в раму.
    3. Переместите блок материнской платы в направлении задней части рамы до щелчка. При этом задние разъемы на новом блоке материнской платы должны войти в соответствующие отверстия на задней панели.

После завершения

  1. Установите на место модули PHM. См. раздел Установка процессора и радиатора. Если необходимо переустановить Processor Neptune® Core Module, см. раздел Установка Lenovo Processor Neptune Core Module.

  2. Установите на место модули памяти. См. раздел Установка модуля памяти.
  3. Установите на место плату ввода-вывода USB. См. раздел Установка платы ввода-вывода USB.
  4. Установите карту MicroSD, см. раздел Установка карты MicroSD.
  5. Установите на место плату распределения питания. См. раздел Установка платы распределения питания.
  6. Переустановите датчик вмешательства. См. раздел Установка датчика вмешательства.
  7. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.
  8. Снова подключите все кабели к блоку материнской платы. См. раздел Прокладка внутренних кабелей.

  9. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  10. Установите на место задний дефлектор. См. раздел Установка заднего дефлектора.
  11. Установите на место передний дефлектор. См. раздел Установка переднего дефлектора.
  12. Установите на место вентиляторы и блок отсека вентиляторов. См. разделы Установка вентилятора и Установка отсека вентиляторов.

  13. Убедитесь, что все компоненты установлены правильно и в сервере не оставлены никакие инструменты и винты.

  14. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
  15. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
  16. Установите модули блока питания. См. раздел Установка блока питания.
  17. При необходимости установите на место модули OCP. См. раздел Установка модуля OCP.

  18. Если сервер был установлен в стойку, установите сервер в стойку. См. раздел Замена сервера.

  19. Подключите шнуры питания и все отключенные кабели.

  20. Включите сервер и все периферийные устройства. См. раздел Включение сервера.

  21. Обновите микропрограмму HPM FPGA. См. раздел Обновление микропрограммы

  22. Обновите важные сведения о продукте (VPD) для блока материнской платы. См. раздел Обновление важных сведений о продукте (VPD). Тип и серийный номер компьютера можно найти на идентификационной этикетке (см. раздел Идентификация сервера и получение доступа к Lenovo XClarity Controller).

  23. Если требуется, включите защищенную загрузку. См. раздел Включение защищенной загрузки UEFI.
