Instalar a placa do processador

Siga as instruções nesta seção para instalar a placa do processador.

Sobre esta tarefa

Uma placa do processador fornece diferentes conectores ou slots para conectar diferentes componentes ou periféricos do sistema para comunicação. A placa e a chapa metálica de suporte constituem uma base para o conjunto de placa-mãe. Se a placa do processador falhar, ela deverá ser substituída.

Importante

A remoção e instalação deste componente exigem técnicos treinados. Não tente removê-lo ou instalá-lo sem treinamento adequado.

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Instale a placa de E/S do sistema.

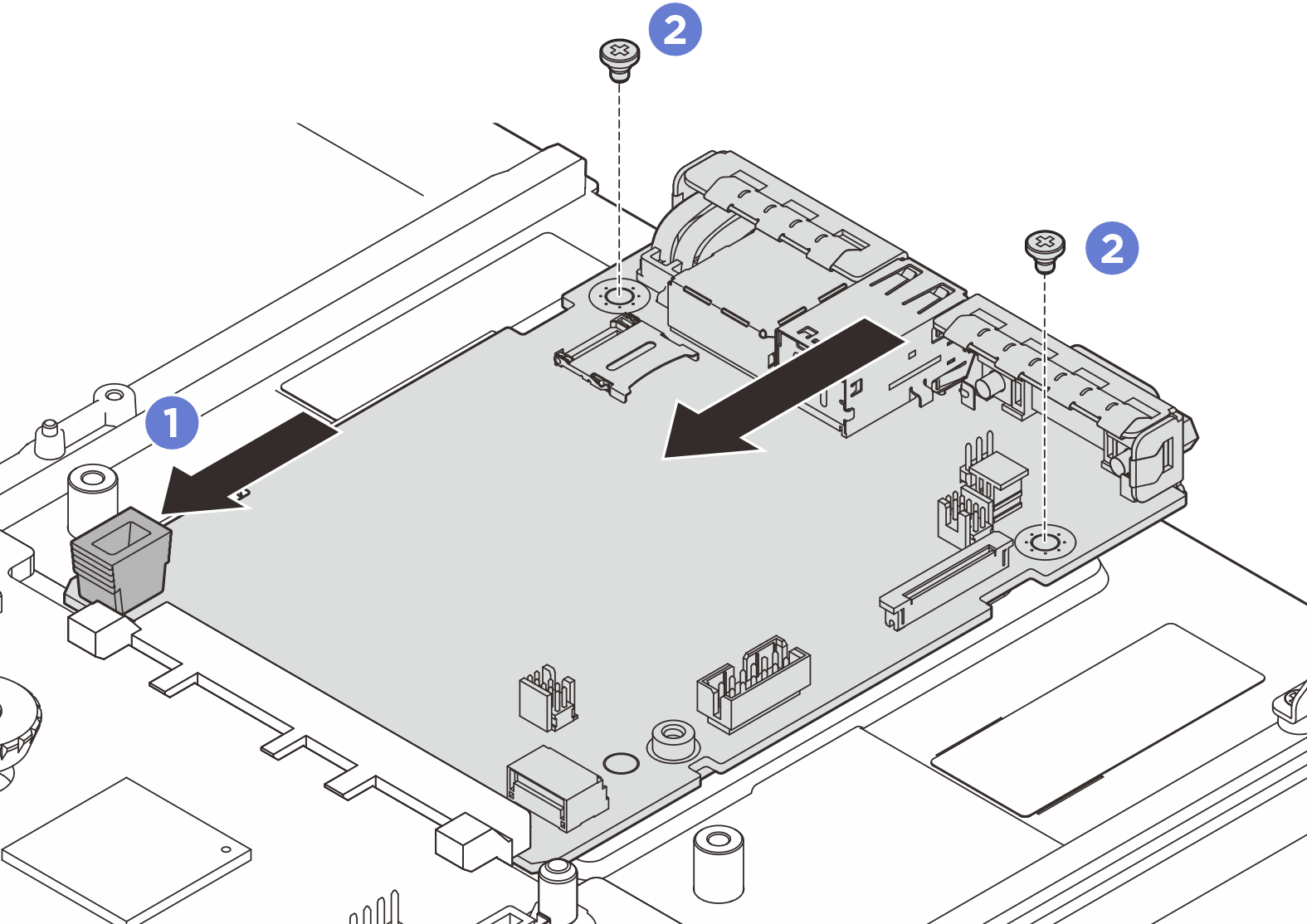

    Figura 1. Instalação da placa de E/S do sistema
    System I/O board installation
    1. Alinhe os contatos na placa de E/S do sistema com os slots na placa do processador e use as duas mãos para pressionar a placa de E/S do sistema e inseri-la levemente no conector.
      Nota
      Para evitar danos aos contatos da placa de E/S do sistema, garanta que a placa de E/S do sistema esteja alinhada corretamente com o conector na placa do processador e permaneça o mais horizontal possível durante a inserção.
    2. Instale os parafusos para instalar a placa de E/S do sistema na chapa metálica de suporte.
  2. Instale o conjunto de placa-mãe no servidor.

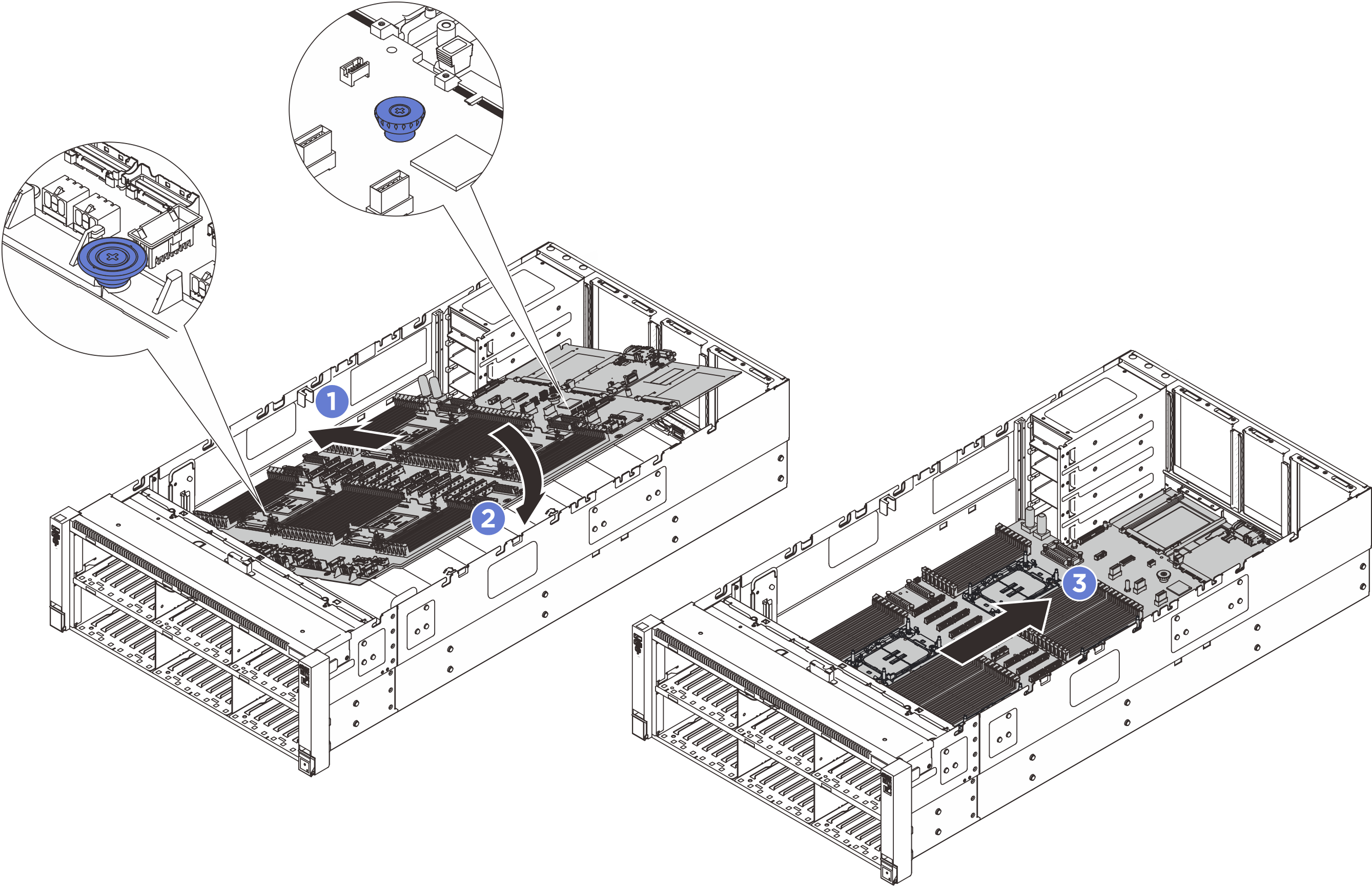

    Figura 2. Instalação do conjunto de placa-mãe
    System board assembly installation
    1. Segure a alça de elevação frontal e o êmbolo traseiro no conjunto da placa-mãe; em seguida, insira o lado mais curto do conjunto da placa-mãe no chassi.
    2. Abaixe o lado mais longo do conjunto da placa-mãe no chassi.
    3. Deslize o conjunto de placa-mãe em direção à parte traseira do chassi até ela se encaixar no lugar. Certifique-se de que os conectores traseiros do novo conjunto da placa-mãe sejam inseridos nos orifícios correspondentes no painel traseiro.

Depois de concluir

  1. Reinstale os PHMs. Consulte Instalar um processador e um dissipador de calor. Se você precisar reinstalar o Processor Neptune® Core Module, consulte Instalar o Lenovo Processor Neptune Core Module.

  2. Reinstale os módulos de memória. Consulte Instalar um módulo de memória.
  3. Reinstale a placa de E/S USB. Consulte Instalar a placa de E/S USB.
  4. Instale o cartão MicroSD, consulte Instalar o cartão MicroSD.
  5. Reinstale a placa de distribuição de energia. Consulte Instalar a placa de distribuição de energia.
  6. Reinstale a chave de intrusão. Consulte Instalar a chave de intrusão.
  7. Reinstale as placas riser PCIe. Consulte Instalar a placa riser PCIe.
  8. Reconecte todos os cabos ao conjunto de placa-mãe. Consulte Roteamento de cabos internos.

  9. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  10. Reinstale o defletor de ar traseiro. Consulte Instalar o defletor de ar traseiro.
  11. Reinstale o defletor de ar frontal. Consulte Instalar o defletor de ar frontal.
  12. Reinstale os ventiladores e o conjunto do compartimento do ventilador. Consulte Instalar um ventilador e Instalar o compartimento do ventilador.

  13. Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta nem parafusos soltos tenham sido deixados dentro do servidor.

  14. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  15. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
  16. Reinstale as unidades de fonte de alimentação. Consulte Instalar uma unidade da fonte de alimentação.
  17. Reinstale os módulos OCP se necessário. Consulte Instalar um módulo OCP.

  18. Se o servidor estava instalado em um rack, reinstale o servidor no rack. Consulte Substituição do servidor.

  19. Conecte novamente os cabos de alimentação e quaisquer cabos que tenham sido removidos.

  20. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.

  21. Atualize o firmware do FPGA HPM. Consulte Atualizar o firmware

  22. Atualize os dados vitais do produto (VPD) do conjunto de placa-mãe. Consulte Atualizar os Dados Vitais do Produto (VPD). O número do tipo de máquina e o número de série podem ser localizados na etiqueta de ID. Consulte Identificar o servidor e acessar o Lenovo XClarity Controller.
