Instalación de la placa del procesador

Siga las instrucciones que aparecen en esta sección para instalar la placa del procesador.

Acerca de esta tarea

Una placa del procesador proporciona conectores o ranuras diferentes para conectar los distintos componentes o periféricos del sistema para la comunicación. La placa y la chapa metálica de soporte constituyen una base para el conjunto de la placa del sistema. Si la placa del procesador falla, debe sustituirse.

Importante

La extracción e instalación de este componente requiere técnicos cualificados. No intente quitarlo ni instalarlo sin la capacitación adecuada.

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Instale la placa de E/S del sistema.

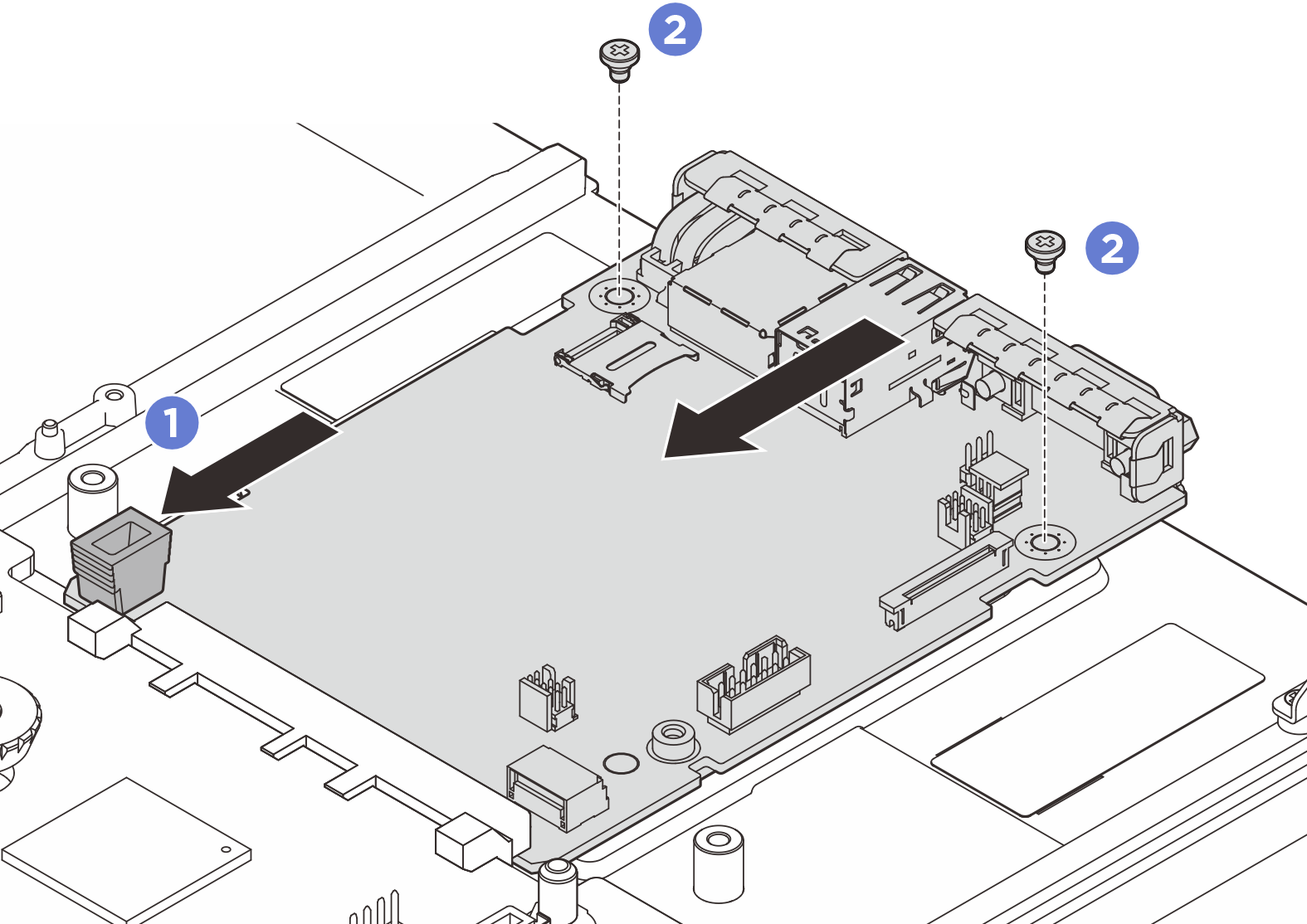

    Figura 1. Instalación de la placa de E/S del sistema
    System I/O board installation
    1. Alinee los contactos de la placa de E/S del sistema con las ranuras de la placa del procesador y use ambas manos para empujar la placa de E/S del sistema e insertarla levemente en el conector.
      Nota
      Para evitar que los contactos de la placa de E/S del sistema se dañe, asegúrese de que la placa de E/S del sistema esté alineada correctamente con el conector de la placa del procesador y de que se mantenga lo más horizontal posible durante la inserción.
    2. Instale los tornillos para instalar la placa de E/S del sistema en la chapa metálica de soporte.
  2. Instale el conjunto de la placa del sistema en el servidor.

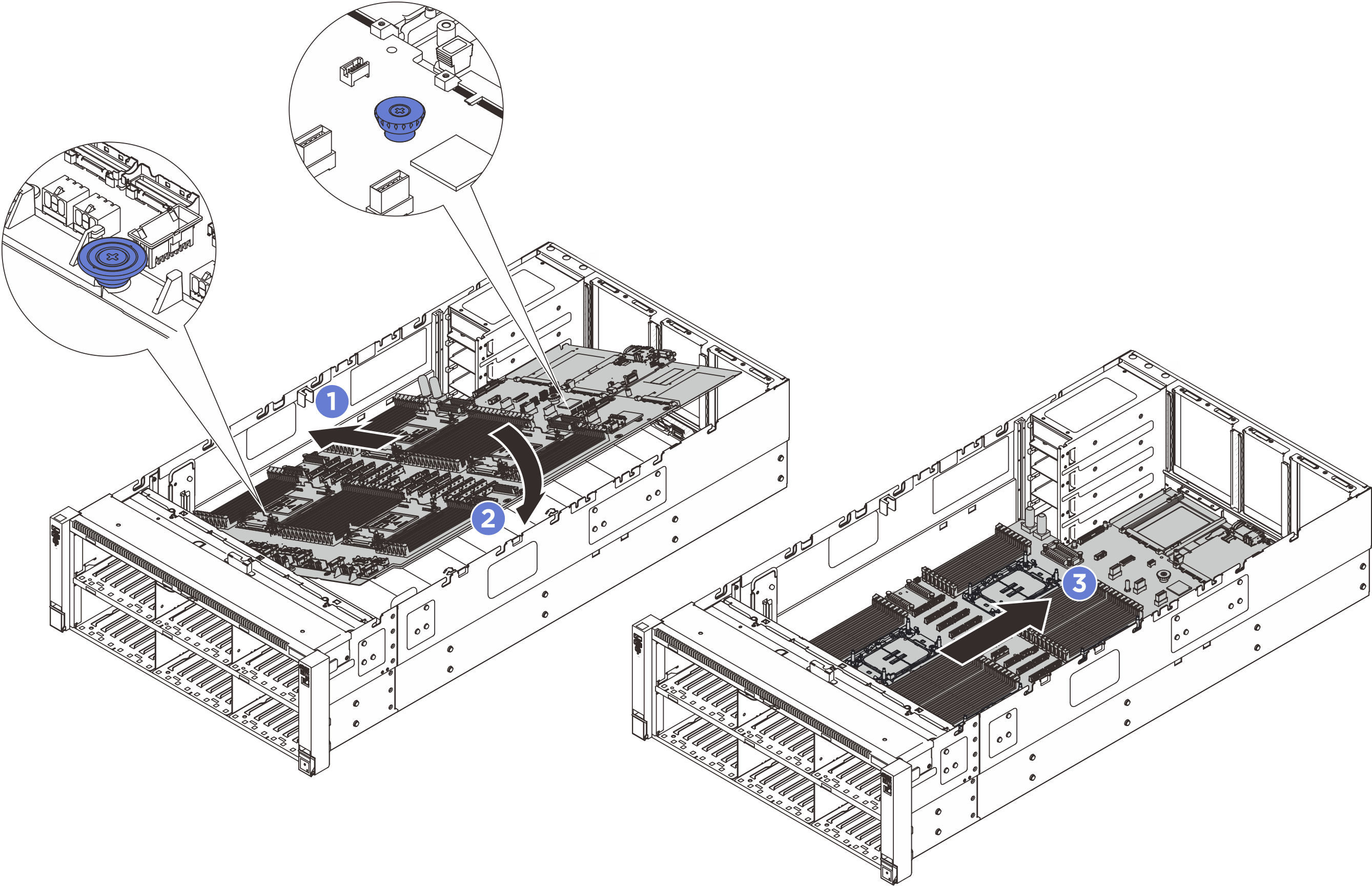

    Figura 2. Instalación del conjunto de la placa del sistema
    System board assembly installation
    1. Sujete el asa de elevación frontal y el émbolo posterior en el conjunto de la placa del sistema; luego, inserte el extremo más corto del conjunto de la placa del sistema en el chasis.
    2. Baje el lado más largo del conjunto de la placa del sistema al chasis.
    3. Deslice el conjunto de la placa del sistema hacia la parte posterior del chasis, hasta que haga clic en su lugar. Asegúrese de que los conectores posteriores en el nuevo conjunto de la placa del sistema se inserten en los orificios correspondientes del panel posterior.

Después de finalizar

  1. Vuelva a instalar los PHM. Consulte Instalación de un procesador y disipador de calor. Si necesita reinstalar el Processor Neptune® Core Module, consulte Instalación de Lenovo Processor Neptune Core Module.

  2. Vuelva a instalar los módulos de memoria. Consulte Instalación de un módulo de memoria.
  3. Vuelva a instalar la placa de E/S USB. Consulte Instalación de la placa de E/S USB.
  4. Instalación de la tarjeta MicroSD, consulte Instalación de la tarjeta MicroSD.
  5. Vuelva a instalar la placa de distribución de alimentación. Consulte Instalación de la placa de distribución de alimentación.
  6. Vuelva a instalar el conmutador de intrusión. Consulte Instalación del conmutador de intrusión.
  7. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.
  8. Vuelva a conectar todos los cables al conjunto de la placa del sistema. Consulte Disposición interna de los cables.

  9. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  10. Vuelva a instalar el deflector de aire posterior. Consulte Instalación del deflector de aire posterior.
  11. Vuelva a instalar el deflector de aire frontal. Consulte Instalación del deflector de aire frontal.
  12. Vuelva a instalar los ventiladores y el conjunto de la caja del ventilador. Consulte Instalación de un ventilador y Instalación del compartimiento del ventilador.

  13. Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del servidor.

  14. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
  15. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
  16. Reinstale las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación.
  17. Vuelva a instalar los módulos de OCP si es necesario. Consulte Instalar un módulo de OCP.

  18. Si el servidor se instaló en un bastidor, vuelva a instalar el servidor en el bastidor. Consulte Sustitución del servidor.

  19. Vuelva a conectar los cables de alimentación y los demás cables que haya extraído.

  20. Encienda el servidor y los dispositivos periféricos. Consulte Encendido del servidor.

  21. Actualice el firmware de HPM FPGA. Consulte Actualización del firmware

  22. Actualice los datos de producto fundamentales (VPD) del conjunto de la placa del sistema. Consulte Actualización de los datos de producto fundamentales (VPD). El número de tipo de equipo y el número de serie se pueden encontrar en la etiqueta de ID. Consulte Identificación del servidor y acceso a Lenovo XClarity Controller.
