Extracción de la placa del procesador

Siga las instrucciones que aparecen en esta sección para extraer la placa del procesador.

Acerca de esta tarea

Una placa del procesador proporciona conectores o ranuras diferentes para conectar los distintos componentes o periféricos del sistema para la comunicación. La placa y la chapa metálica de soporte constituyen una base para el conjunto de la placa del sistema. Si la placa del procesador falla, debe sustituirse.

Importante

  • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente extraer ni instalar la pieza sin la capacitación y calificación adecuadas.

  • Al quitar los módulos de memoria, etiquete el número de ranura en cada módulo de memoria, quite todos los módulos de memoria del conjunto de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para reinstalarlos posteriormente.

  • Al desconectar los cables, cree una lista de cada cable y anote los conectores a los que está conectado el cable y use sus notas como una lista de comprobación de cableado después de instalar el nuevo conjunto de la placa del sistema.

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Registre toda la información de la configuración del sistema, como direcciones IP del Lenovo XClarity Controller, datos de producto fundamentales y el tipo de equipo, número de modelo, número de serie, identificador único universal y etiqueta de propiedad del servidor.
    2. Guarde la configuración del sistema en un dispositivo externo con Lenovo XClarity Essentials.
    3. Guarde el registro de eventos del sistema en el soporte externo.
    4. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
    5. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    6. Tire con cuidado y desenganche cada unidad de fuente de alimentación instalada. Consulte Extracción de una unidad de fuente de alimentación
    7. Quite los módulos de OCP si es necesario. Consulte Quitar un módulo de OCP.
    8. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    9. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    10. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
    11. Quite todas las tarjetas de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
    12. Quite el deflector de aire frontal. Consulte Extracción del deflector de aire frontal.
    13. Quite el deflector de aire posterior. Consulte Extracción del deflector de aire posterior.
    14. Quite los ventiladores y el compartimiento de la unidad. Consulte Extracción de un ventilador y Extracción del compartimiento del ventilador.
    15. Quite el conmutador de intrusión. Consulte Extracción del conmutador de intrusión.
    16. Extracción de la placa de distribución de alimentación. Consulte Extracción de la placa de distribución de alimentación.
    17. Quite las PHM. Consulte Extracción de un procesador y disipador de calor. Si necesita quitar el Processor Neptune® Core Module, consulte Quite el Lenovo Processor Neptune Core Module.
    18. Quite la placa de E/S USB. Consulte Extracción de la placa de E/S USB.
    19. Quite todos los módulos de memoria del conjunto de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para reinstalarlos posteriormente. Consulte Extracción de un módulo de memoria.
      Importante
      Se recomienda imprimir el diseño de las ranuras del módulo de memoria para referencia.
    20. Extracción de la tarjeta MicroSD, consulte Extracción de la tarjeta MicroSD.
    21. Desconecte todos los cables del conjunto de la placa del sistema. A medida que desconecte los cables, haga una lista de cada cable y registre los conectores a los que están conectados los cables y use el registro como lista de verificación de cables después de instalar el nuevo conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Sustituya el conjunto de la placa del sistema.
    Nota
    El asa de elevación solo tiene como finalidad la extracción del conjunto de la placa del sistema. No intente levantar el servidor entero.

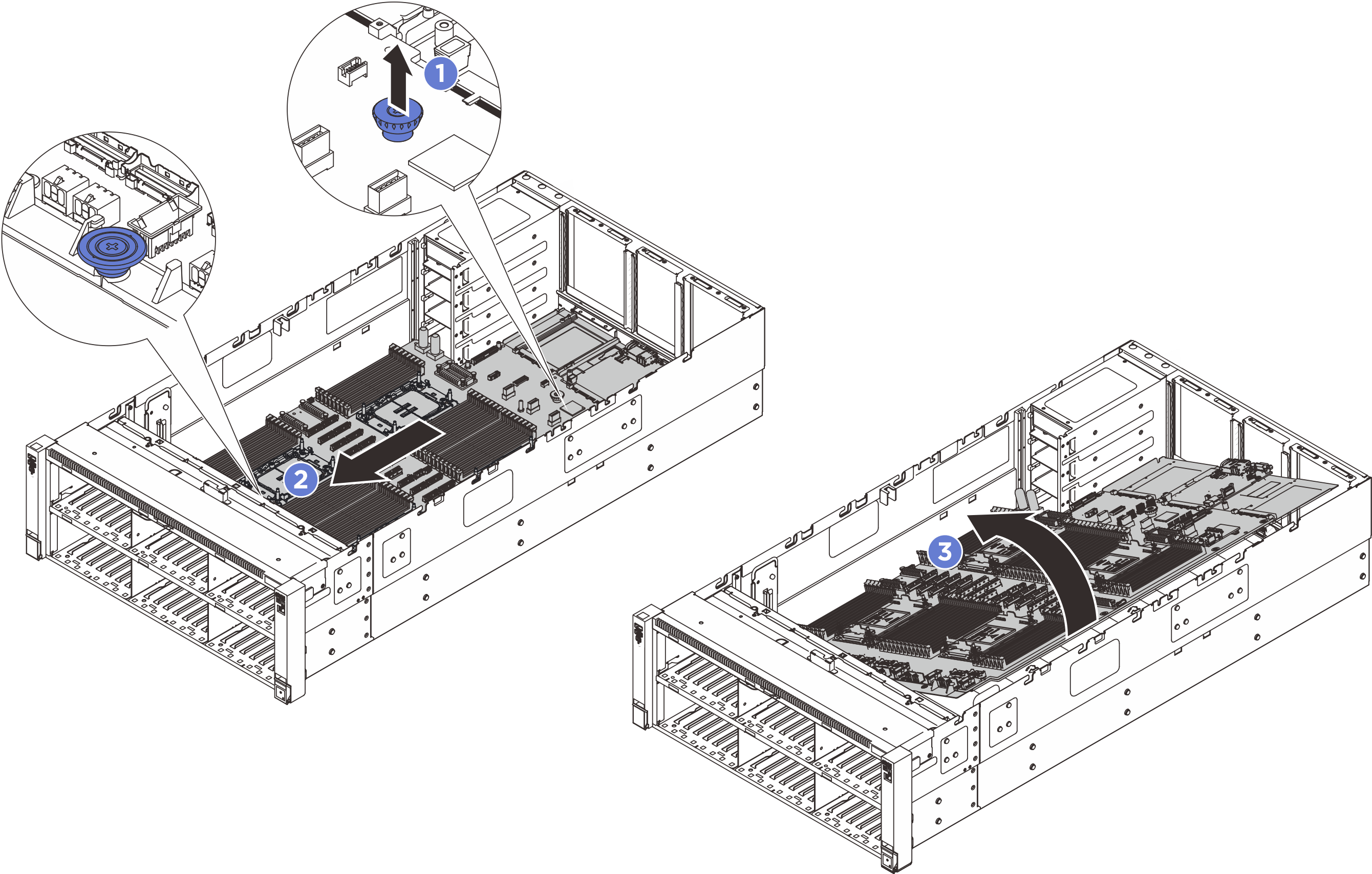

    Figura 1. Extracción del conjunto de la placa del sistema
    System board assembly removal
    1. Tire el émbolo posterior para liberar el conjunto de la placa del sistema.
    2. Sujete el asa de elevación frontal y el émbolo posterior; luego, deslice el conjunto de la placa del sistema hacia la parte frontal del chasis para desengancharla del chasis.
    3. Gire el lado más largo del conjunto de la placa del sistema hacia arriba y, a continuación, levante el conjunto de la placa del sistema para quitarlo del chasis.
  3. Separe la placa de E/S del sistema de la placa del procesador.
    Nota
    Para evitar que el contacto de la placa de E/S se dañe, sujete el asa en la placa de E/S y tire la placa de E/S hacia afuera. Durante toda la acción de extracción, asegúrese de que la placa de E/S se mantenga lo más horizontal posible.
    Figura 2. Extracción de la placa de E/S del sistema
    System I/O board removal
    1. Quite los tornillos que aseguran la placa de E/S del sistema.
    2. Sujete el asa en la placa de E/S y tire la placa de E/S hacia afuera para desengancharla de la placa del procesador.

Después de finalizar

  1. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
    Importante
    Antes de devolver la placa del procesador, asegúrese de instalar las cubiertas del zócalo del procesador de la nueva placa del procesador. Para sustituir una cubierta para el zócalo del procesador:
    1. Tome una cubierta de zócalo del conjunto de zócalos del procesador de la nueva placa del procesador y oriéntela correctamente sobre el conjunto de zócalos del procesador en la placa del procesador extraída.
    2. Presione suavemente los soportes de la cubierta para el zócalo hacia el conjunto de zócalo del procesador, presionando por los bordes para evitar dañar las patillas del zócalo. Es posible que escuche un clic en la cubierta del zócalo cuando está conectada de forma segura.
    3. Asegúrese de que la cubierta para el zócalo esté correctamente ajustada al conjunto de zócalo del procesador.
  2. Si tiene planes de reciclar el componente, consulte Desensamblaje del conjunto de la placa del sistema para el reciclaje.
