Rimozione della scheda del processore

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda del processore.

Informazioni su questa attività

Una scheda del processore fornisce diversi connettori o slot per collegare diversi componenti o periferiche del sistema per la comunicazione. La scheda e la piastra di supporto costituiscono una base per l'assieme della scheda di sistema. Se la scheda del processore non funziona, deve essere sostituita.

Importante

  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Quando si rimuovono i moduli di memoria, etichettare il numero di slot di ciascun modulo di memoria, rimuovere quindi tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione.

  • Quando si scollegano i cavi, annotare i cavi e i connettori a cui è collegato il cavo e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Registrare tutte le informazioni sulla configurazione del sistema, come gli indirizzi IP, i VPD (Vital Product Data), il tipo di macchina, il modello, il numero di serie, l'UUID (Universally Unique Identifier) e il tag asset del server di Lenovo XClarity Controller.
    2. Salvare la configurazione di sistema su un dispositivo esterno con Lenovo XClarity Essentials.
    3. Salvare il log eventi di sistema sul supporto esterno.
    4. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
    5. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
    6. Tirare e sganciare delicatamente ogni unità di alimentazione installata. Vedere Rimozione di un'unità di alimentazione
    7. Rimuovere i moduli OCP se necessario. Vedere Rimozione di un modulo OCP.
    8. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
    9. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
    10. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
    11. Rimuovere tutte le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.
    12. Rimuovere il deflettore d'aria anteriore. Vedere Rimozione del deflettore d'aria anteriore.
    13. Rimuovere il deflettore d'aria posteriore. Vedere Rimozione del deflettore d'aria posteriore.
    14. Rimuovere le ventole e l'alloggiamento della ventola. Vedere Rimozione di una ventola e Rimozione dell'alloggiamento della ventola.
    15. Rimuovere lo switch di intrusione. Vedere Rimozione dello switch di intrusione.
    16. Rimuovere la scheda di distribuzione dell'alimentazione. Vedere Rimozione della scheda di distribuzione dell'alimentazione.
    17. Rimuovere i PHM. Vedere Rimozione di un processore e un dissipatore di calore. Se è necessario reinstallare il Processor Neptune® Core Module, vedere Rimozione del Lenovo Processor Neptune Core Module.
    18. Rimuovere la scheda I/O USB. Vedere Rimozione della scheda I/O USB.
    19. Rimuovere tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione. Vedere Rimozione di un modulo di memoria.
      Importante
      Si consiglia di stampare il layout degli slot del modulo di memoria come riferimento.
    20. Rimuovere la scheda MicroSD, vedere Rimozione della scheda MicroSD.
    21. Scollegare tutti i cavi dall'assieme della scheda di sistema. Quando si scollegano i cavi, stilare un elenco dei cavi e dei connettori a cui sono collegati i cavi e utilizzarlo come elenco di controllo per il cablaggio dopo avere installato il nuovo assieme della scheda di sistema.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Rimuovere l'assieme della scheda di sistema.
    Nota
    La maniglia di sollevamento serve solo a rimuovere l'assieme della scheda di sistema. Non tentare di sollevare l'intero server con questa maniglia.

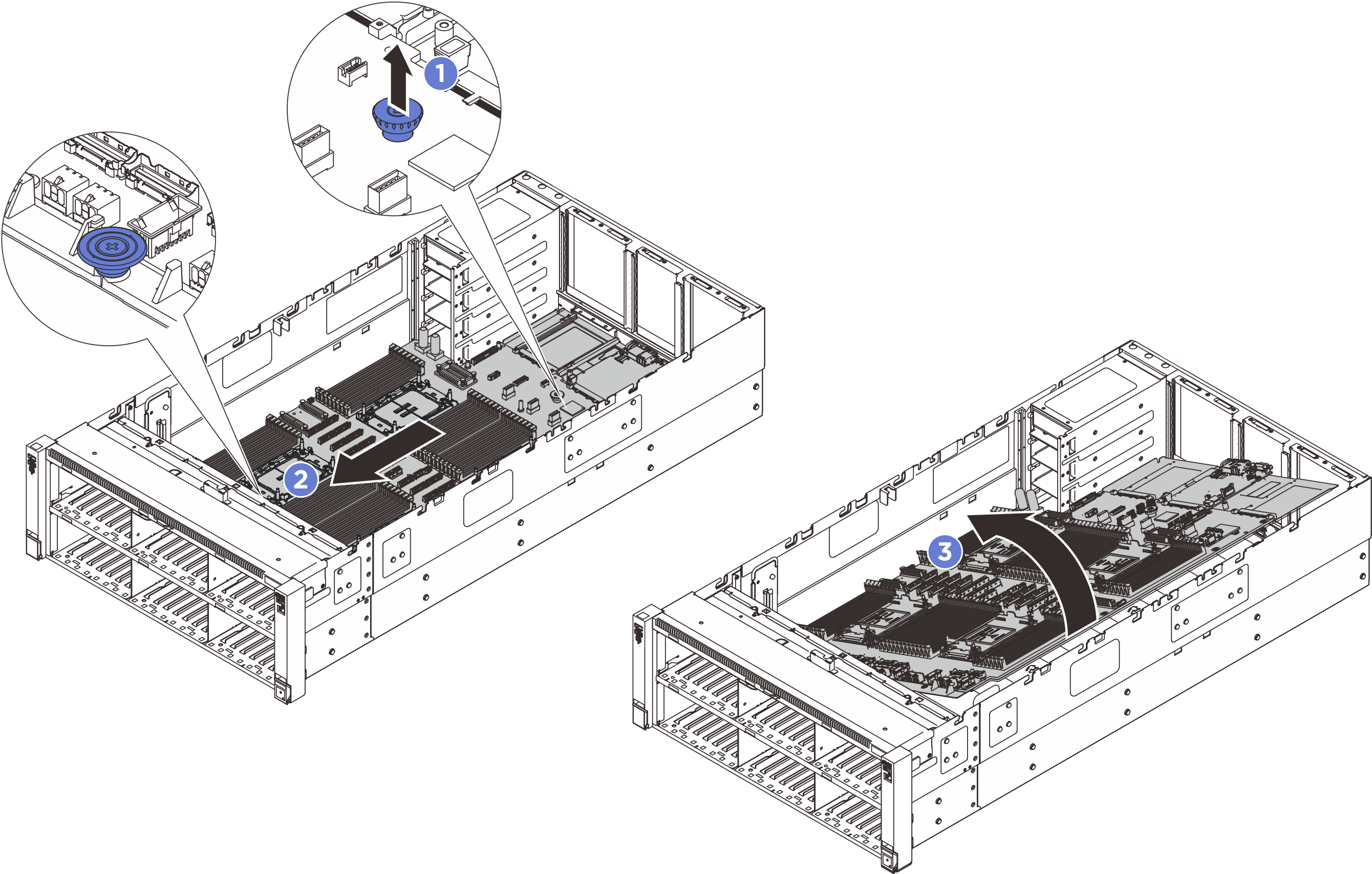

    Figura 1. Rimozione dell'assieme della scheda di sistema
    System board assembly removal
    1. Tirare verso l'alto la manopola posteriore per rilasciare l'assieme della scheda di sistema.
    2. Afferrare la maniglia di sollevamento anteriore e la manopola posteriore, quindi far scorrere l'assieme della scheda di sistema verso la parte anteriore dello chassis per sganciarlo dallo chassis.
    3. Ruotare il lato più lungo dell'assieme della scheda di sistema verso l'alto, quindi sollevare l'assieme della scheda di sistema per estrarlo dallo chassis.
  3. Separare la scheda I/O di sistema dalla scheda del processore.
    Nota
    Per evitare che il contatto della scheda I/O venga danneggiato, afferrare la maniglia sulla scheda I/O ed estrarla verso l'esterno. Durante l'estrazione, assicurarsi che la scheda I/O rimanga il più possibile in posizione orizzontale.
    Figura 2. Rimozione della scheda I/O di sistema
    System I/O board removal
    1. Rimuovere le viti che fissano la scheda I/O di sistema.
    2. Afferrare la maniglia sulla scheda I/O e tirare la scheda I/O verso l'esterno per sganciarla dalla scheda del processore.

Dopo aver terminato

  1. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
    Importante
    Prima di restituire la scheda del processore, assicurarsi di installare le protezioni del socket sulla nuova scheda del processore. Per sostituire una protezione del socket del processore:
    1. Estrarre una protezione dall'assieme del socket del processore sulla nuova scheda del processore e orientarla correttamente sopra l'assieme del socket del processore sulla scheda del processore rimossa.
    2. Spingere delicatamente verso il basso i rialzi della protezione del socket sull'assieme del socket del processore, premendo sui bordi per evitare di danneggiare i piedini del socket. Dovrebbe sentirsi un clic a indicare che il coperchio del socket è fissato correttamente.
    3. Verificare che la protezione del socket sia fissata correttamente all'assieme del socket del processore.
  2. Se si intende riciclare il componente, vedere Smontaggio dell'assieme della scheda di sistema per il riciclaggio.
