卸下機架閂鎖

請依照本節中的指示卸下機架閂鎖。

關於此作業

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
本節使用右側機架閂鎖作為說明範例。左側機架閂鎖的程序相同。

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. （選用）卸下安全擋板。請參閱卸下安全擋板。
  3. 卸下前方上蓋。請參閱卸下前方上蓋。
  4. 卸下後方上蓋。請參閱卸下後方上蓋。
  5. 如果您要卸下左側機架閂鎖與纜線，請卸下 PCIe 擴充卡 1 以存取機架閂鎖纜線的接頭。請參閱卸下 PCIe 擴充卡。
  6. 從主機板組件上拔下機架閂鎖上的纜線。
    註

    • 如果您需要從主機板組件拔下纜線，請先解開纜線接頭的所有閂鎖或鬆開卡榫。若卸下纜線之前沒有鬆開卡榫，會損及主機板組件上的纜線插座。若纜線插座有任何損壞，可能都需要更換主機板組件。

    • 您主機板組件上的接頭看起來可能與圖例不同，但是卸下程序是相同的。

      1. 按住鬆開卡榫以鬆開接頭。

      2. 從纜線插座拔下接頭。

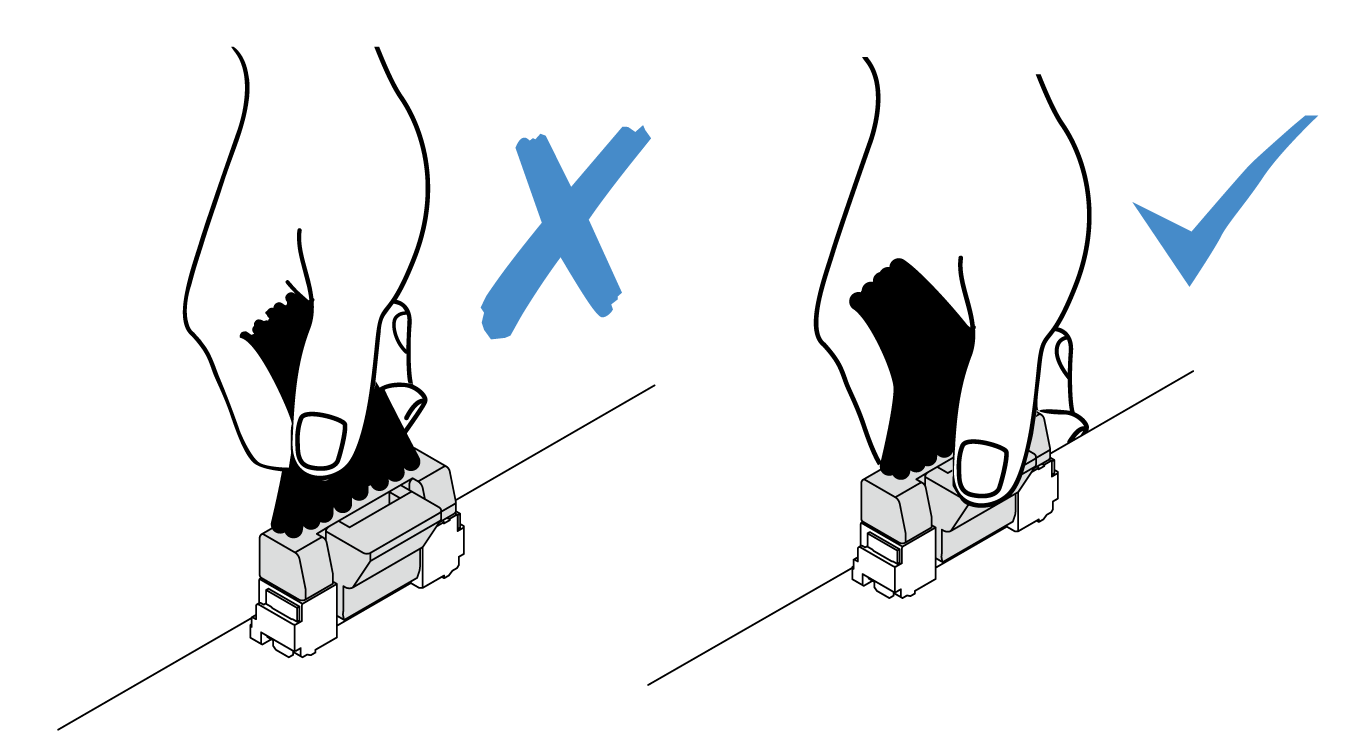

    圖 1. 從主機板組件拔掉纜線



  7. 卸下伺服器側面用來固定機架閂鎖的螺絲。

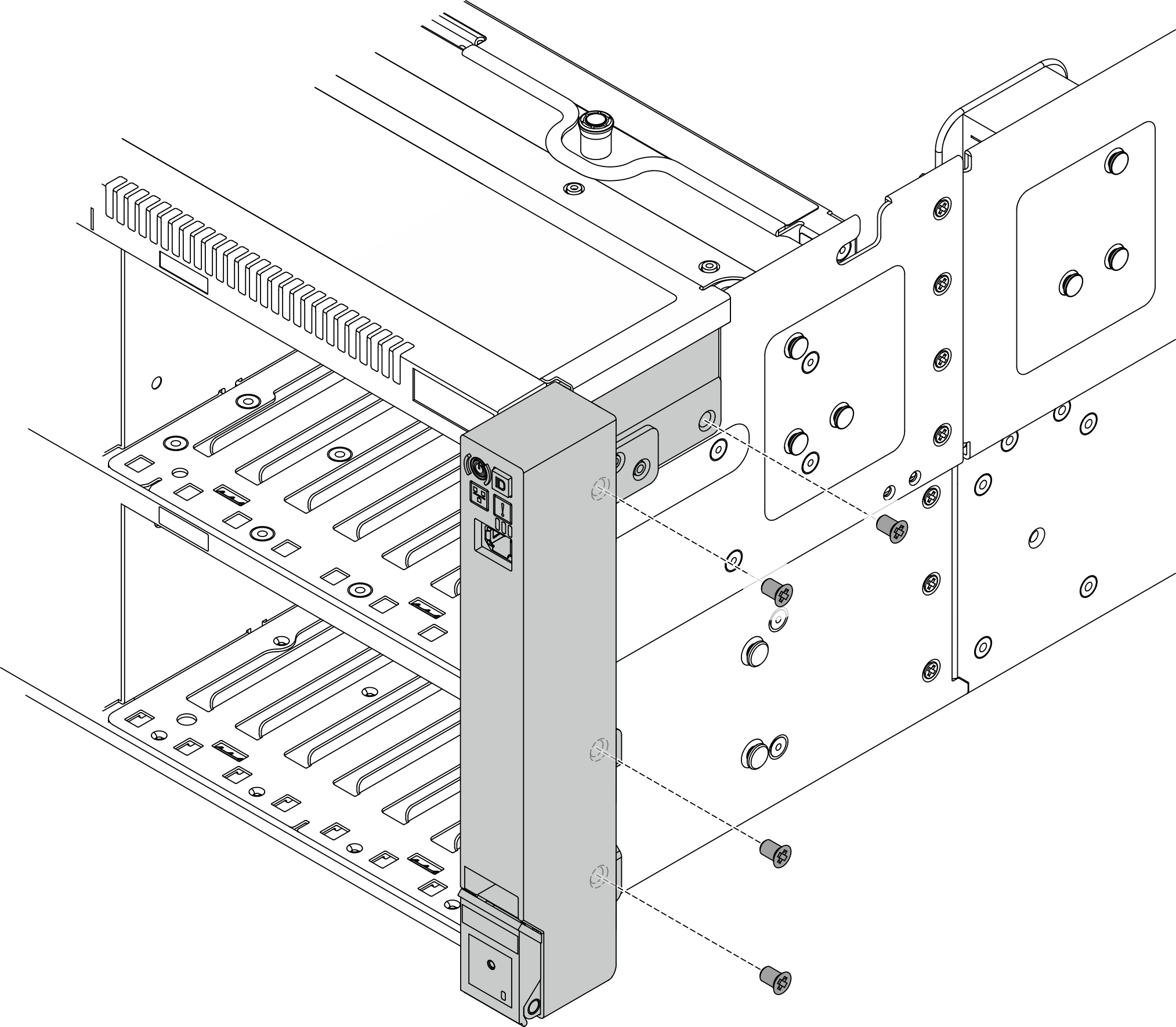

    圖 2. 卸下螺絲
    Removing the screws
  8. 將機架閂鎖稍微向前滑動，然後從機箱取出機架閂鎖。
    圖 3. 卸下機架閂鎖
    Removing the rack latch

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
