Rack-Verriegelungen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Rack-Verriegelungen zu entfernen.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. (Optional) Entfernen Sie die Sicherheitsfrontblende. (Siehe Sicherheitsfrontblende entfernen).
3. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
4. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
5. Wenn Sie die Rack-Verriegelung links mit Kabeln entfernen, entfernen Sie die PCIe-Adapterkarte 1, um Zugriff auf den Anschluss des Kabels der Rack-Verriegelung zu erhalten. Siehe PCIe-Adapterkarte entfernen.
6. Trennen Sie das Kabel an der Rack-Verriegelung von der Systemplatinenbaugruppe.
   Anmerkung

   • Wenn Sie Kabel von der Systemplatinenbaugruppe abziehen müssen, lösen Sie zuerst alle Verriegelungen oder Lösehebel an Kabelanschlüssen. Wenn Sie den Hebel nicht vor dem Entfernen der Kabel lösen, werden die Kabelbuchsen auf der Systemplatinenbaugruppe beschädigt. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatinenbaugruppe ersetzt werden.

   • Die Anschlüsse auf Ihrer Systemplatinenbaugruppe sehen ggf. anders als in der Abbildung aus, aber die Vorgehensweise für das Entfernen ist die gleiche.

     1. Drücken Sie den Lösehebel, um den Anschluss zu lösen.

     2. Trennen Sie den Anschluss von der Kabelbuchse.

   Abbildung 1. Abziehen der Kabel von der Systemplatinenbaugruppe












7. Entfernen Sie die Schrauben, mit denen die Rack-Verriegelung an der Seite des Servers befestigt ist.
   Abbildung 2. Entfernen der Schrauben

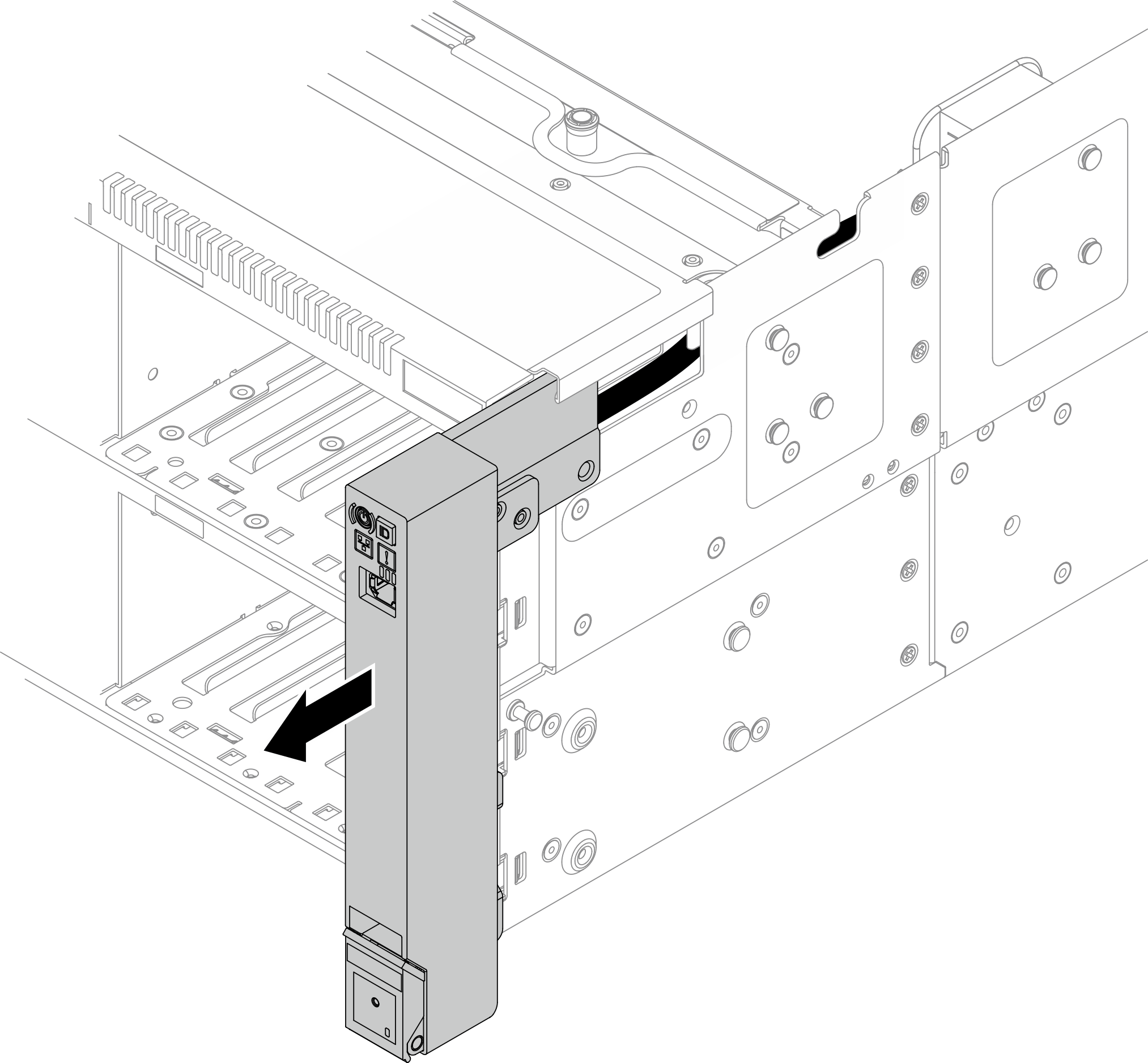

8. Schieben Sie die Rack-Verriegelung leicht nach vorne und entfernen Sie sie anschließend vom Gehäuse.
   Abbildung 3. Entfernen der Rack-Verriegelung
