Extracción de los pestillos del bastidor

Siga las instrucciones que aparecen en esta sección para quitar los pestillos del bastidor.

Acerca de esta tarea

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
En esta sección se utiliza el pestillo del bastidor derecho como ejemplo. El procedimiento para el pestillo del bastidor izquierdo es el mismo.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. (Opcional) Quite el marco biselado de seguridad. Consulte Extracción del marco biselado de seguridad.
  3. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  4. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  5. Si está quitando el pestillo del bastidor izquierdo con cables, quite la tarjeta de expansión PCIe 1 para obtener acceso al conector del cable del pestillo del bastidor. Consulte Extracción de la tarjeta de expansión PCIe.
  6. Desconecte el cable del pestillo del bastidor del conjunto de la placa del sistema.
    Nota

    • Si necesita desconectar los cables del conjunto de la placa del sistema, primero quite todos los pestillos o pestañas de liberación de los conectores de cables. Si no libera la pestaña antes de retirar los cables, los zócalos de los cables del conjunto de la placa del sistema resultarán dañados. Cualquier daño a los zócalos de los cables podría requerir la sustitución del conjunto de la placa del sistema.

    • El aspecto de los conectores del conjunto de la placa del sistema podría ser diferente de los que se muestran en la ilustración, pero el proceso de retiro es el mismo.

      1. Presione la pestaña de liberación para liberar el conector.

      2. Desenganche el conector del zócalo de los cables.

    Figura 1. Desconexión de los cables del conjunto de la placa del sistema

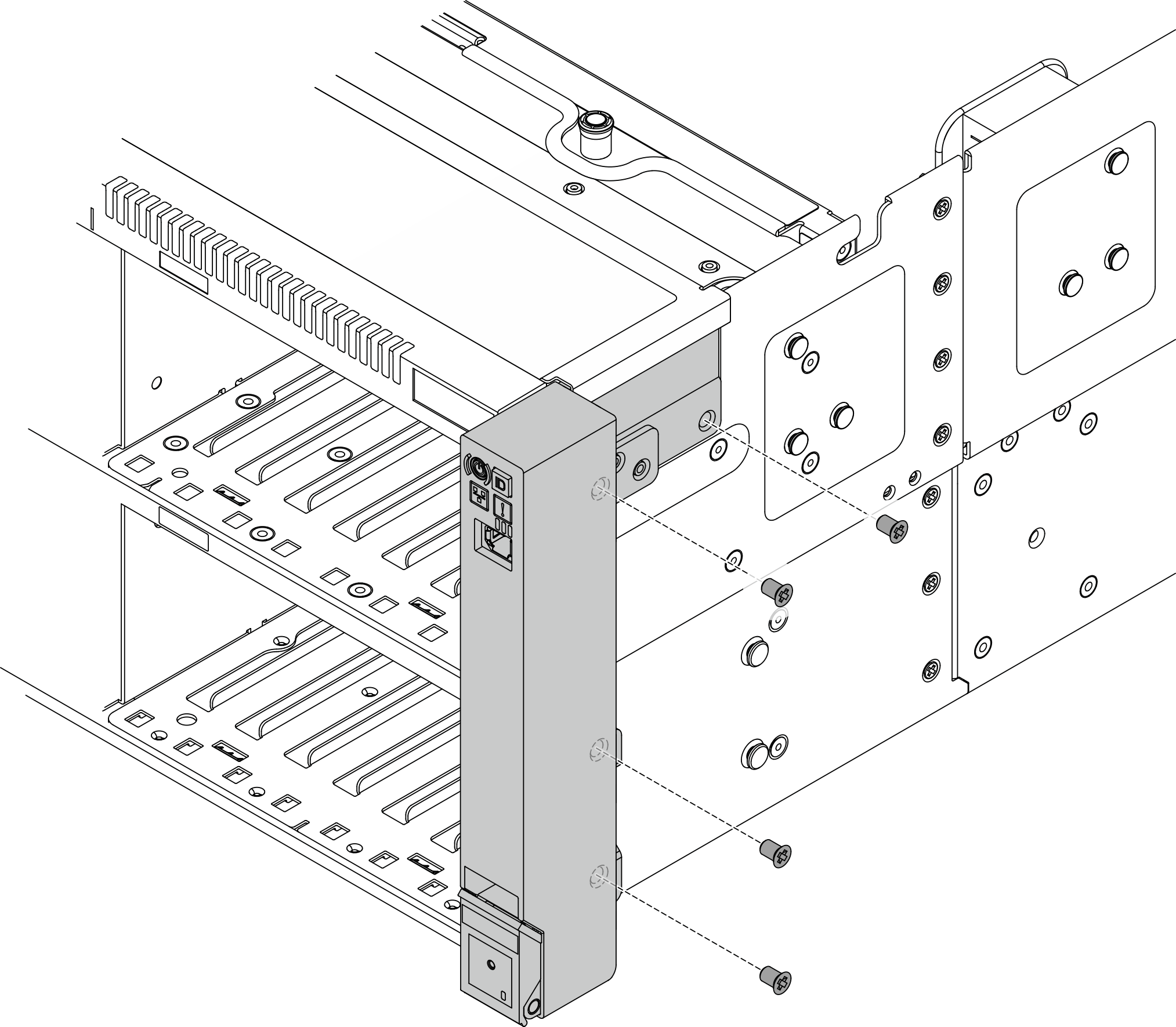

  7. Quite los tornillos que fijan el pestillo del bastidor en el lado del servidor.
    Figura 2. Extracción de los tornillos
    Removing the screws

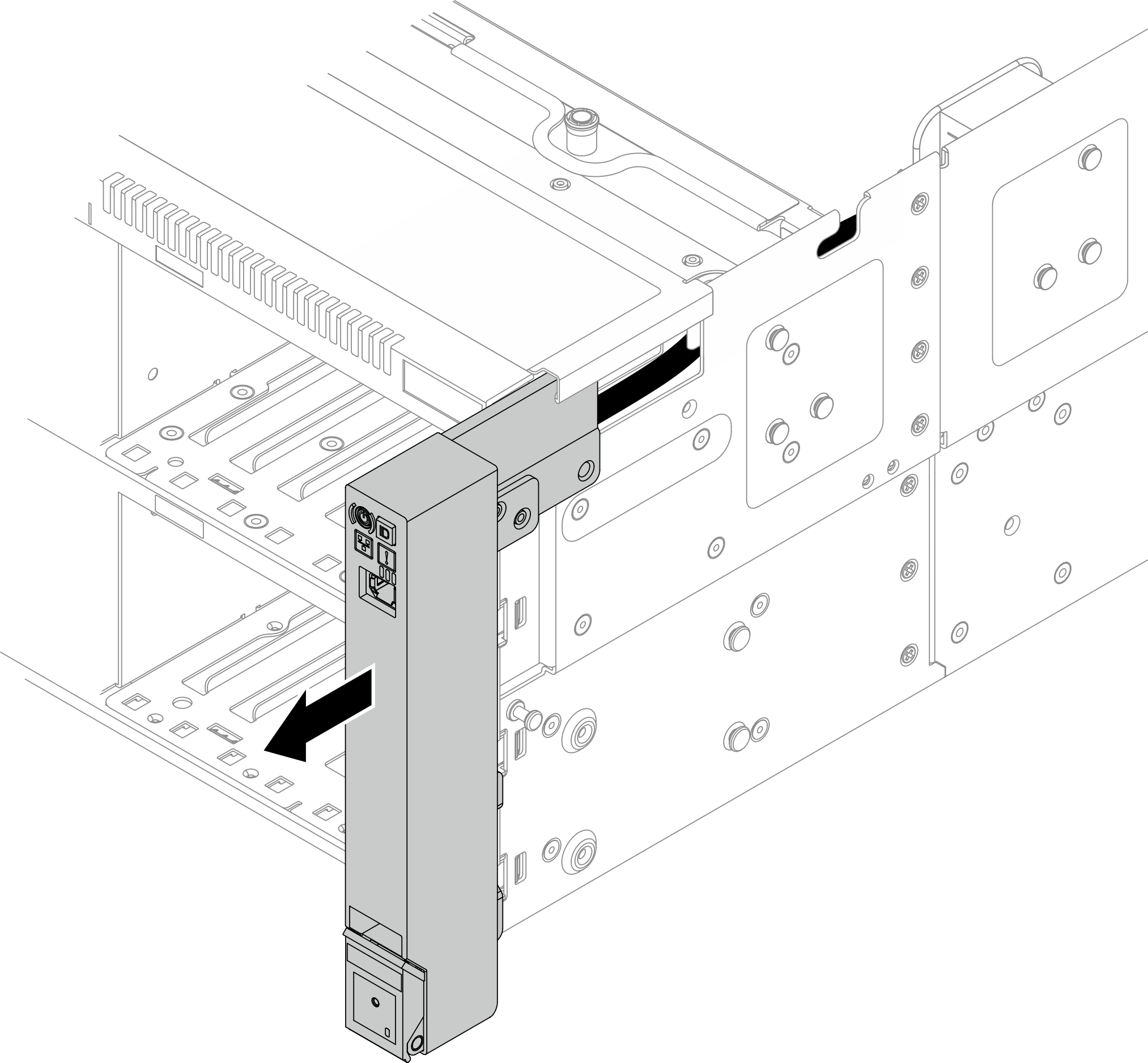

  8. Deslice levemente el pestillo del bastidor hacia delante y después quite el pestillo de bastidor del chasis.
    Figura 3. Extracción del pestillo del bastidor
    Removing the rack latch

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
