Instalación de los pestillos del bastidor

Siga las instrucciones que aparecen en esta sección para instalar los pestillos del bastidor.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
En esta sección se utiliza el pestillo del bastidor derecho como ejemplo. El procedimiento para el pestillo del bastidor izquierdo es el mismo.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquelo en una superficie antiestática.
  2. Alinee el cable del pestillo del bastidor con la guía de cables en el chasis, pase cuidadosamente el cable hacia el interior del chasis y, a continuación, presione el pestillo del bastidor sobre el chasis y deslícelo ligeramente hacia atrás.
    Nota
    Para evitar daños en el cable, asegúrese de que el cable esté bien colocado y de que no cubra los orificios de los tornillos, como se muestra a continuación.

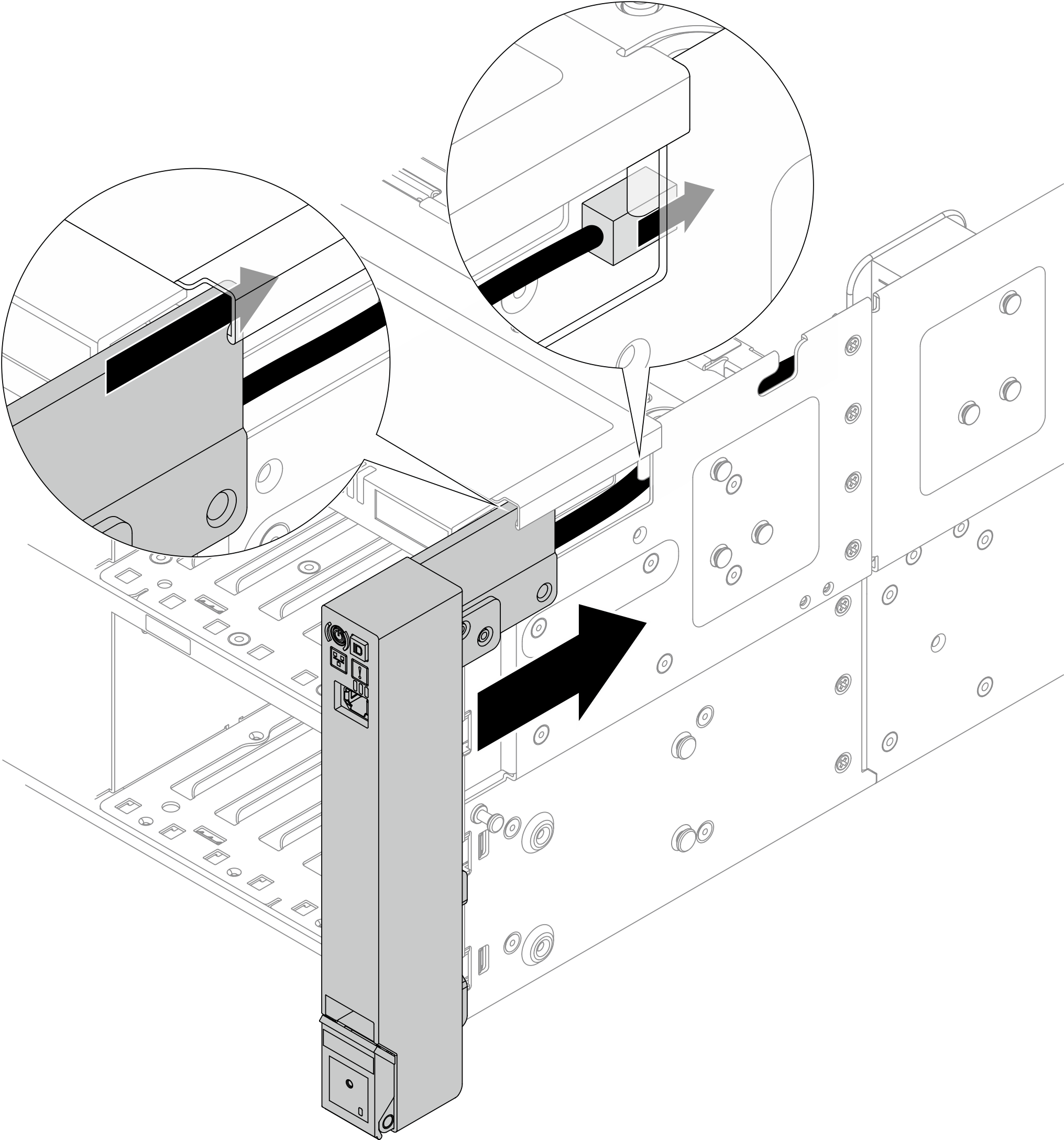

    Figura 1. Instalación del pestillo del bastidor
    Installing the rack latch
  3. Instale los tornillos para fijar el pestillo del bastidor en el lado del servidor.
    Figura 2. Instalación de los tornillos
    Installing the screws
  4. Conecte el cable del pestillo del bastidor al conjunto de la placa del sistema. Consulte Disposición interna de los cables para obtener más información sobre la disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar el deflector de aire posterior. Consulte Instalación del deflector de aire posterior.
  2. Vuelva a instalar la tarjeta de expansión PCIe 1 si la quitó. Consulte Instalación de la tarjeta de expansión PCIe.
  3. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
  4. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  6. Vuelva a instalar el marco biselado de seguridad si lo quitó. Consulte Instalación del marco biselado de seguridad.
