Installazione dei fermi del rack

Seguire le istruzioni riportate in questa sezione per installare i fermi del rack.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
In questa sezione viene utilizzato il fermo del rack destro come esempio di illustrazione. La procedura per il fermo del rack sinistro è identica.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Allineare il cavo del fermo del rack alla guida del cavo sullo chassis, instradare con cautela il cavo nello chassis, quindi premere il fermo del rack sullo chassis e farlo scorrere leggermente all'indietro.
    Nota
    Per evitare danni al cavo, assicurarsi che il cavo sia instradato correttamente e non copra i fori per viti, come mostrato di seguito.

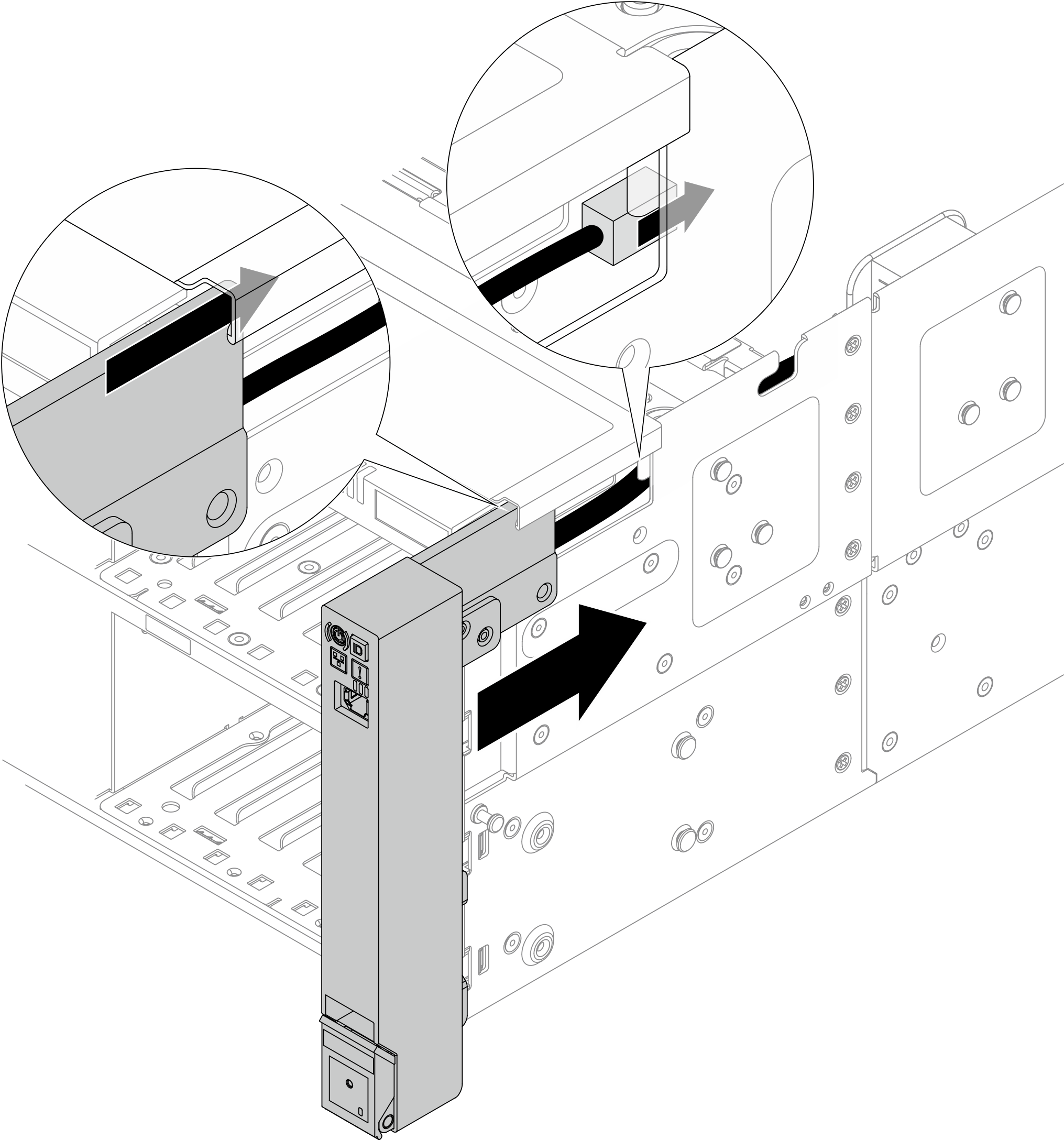

    Figura 1. Installazione del fermo del rack
    Installing the rack latch
  3. Installare le viti per fissare il fermo del rack sul lato del server.

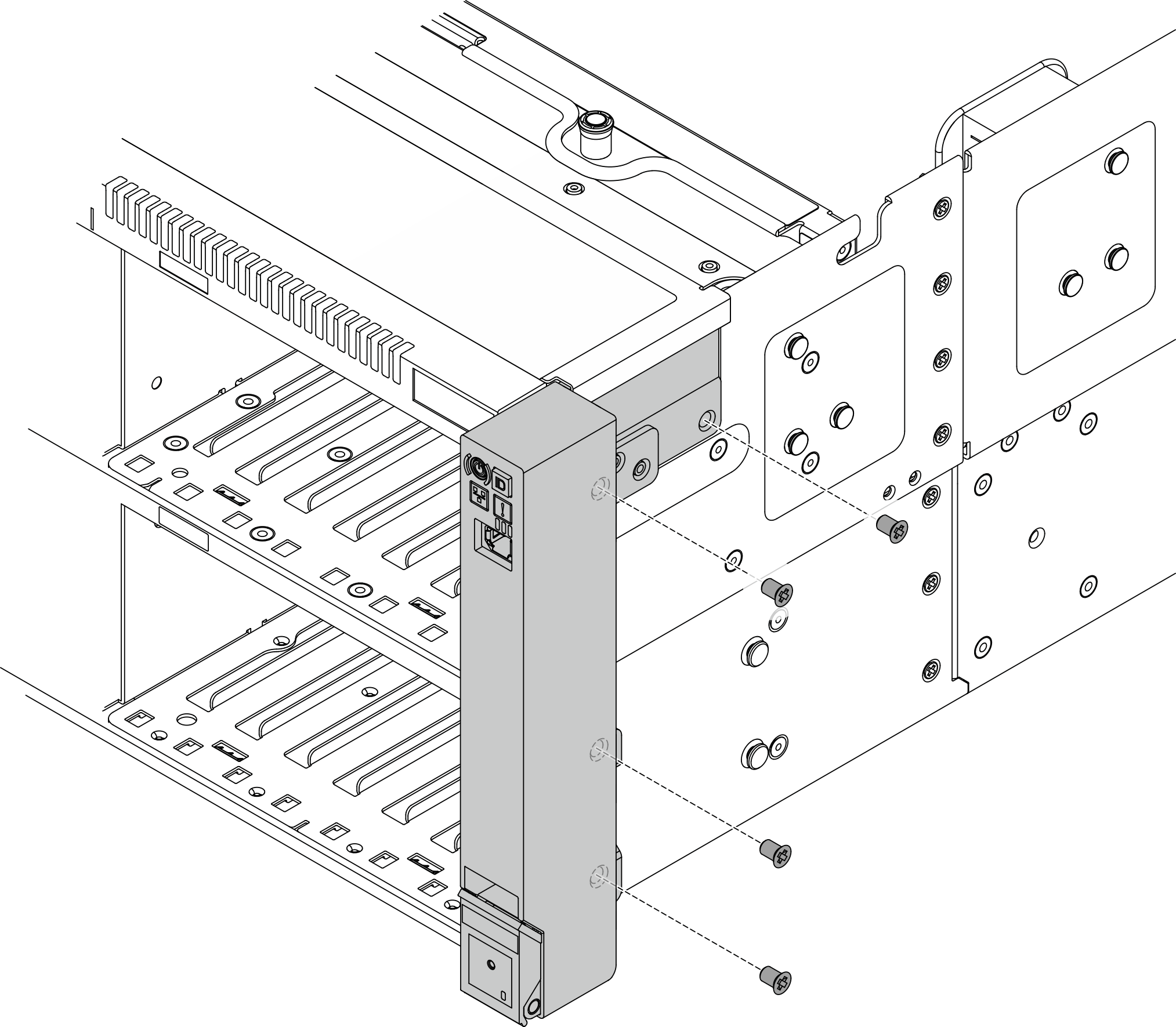

    Figura 2. Installazione delle viti
    Installing the screws
  4. Collegare il cavo del fermo del rack all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare il deflettore d'aria posteriore. Vedere Installazione del deflettore d'aria posteriore.
  2. Reinstallare la scheda verticale PCIe 1, se è stata rimossa. Vedere Installazione della scheda verticale PCIe.
  3. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  4. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  6. Se è stata rimossa la mascherina di sicurezza, reinstallarla. Vedere Installazione della mascherina di sicurezza.
