安装机架滑锁

按照本节中的说明安装机架滑锁。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
本节以右侧机架滑锁为例进行说明。左侧机架滑锁的安装过程与之类似。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 将机架滑锁线缆与机箱上的线缆导槽对齐，小心地将线缆引入机箱内部，然后将机架滑锁按压到机箱上并轻轻向后推动。
    注
    为避免损坏线缆，请确保线缆布放正确且没有盖住螺钉孔，如下所示。

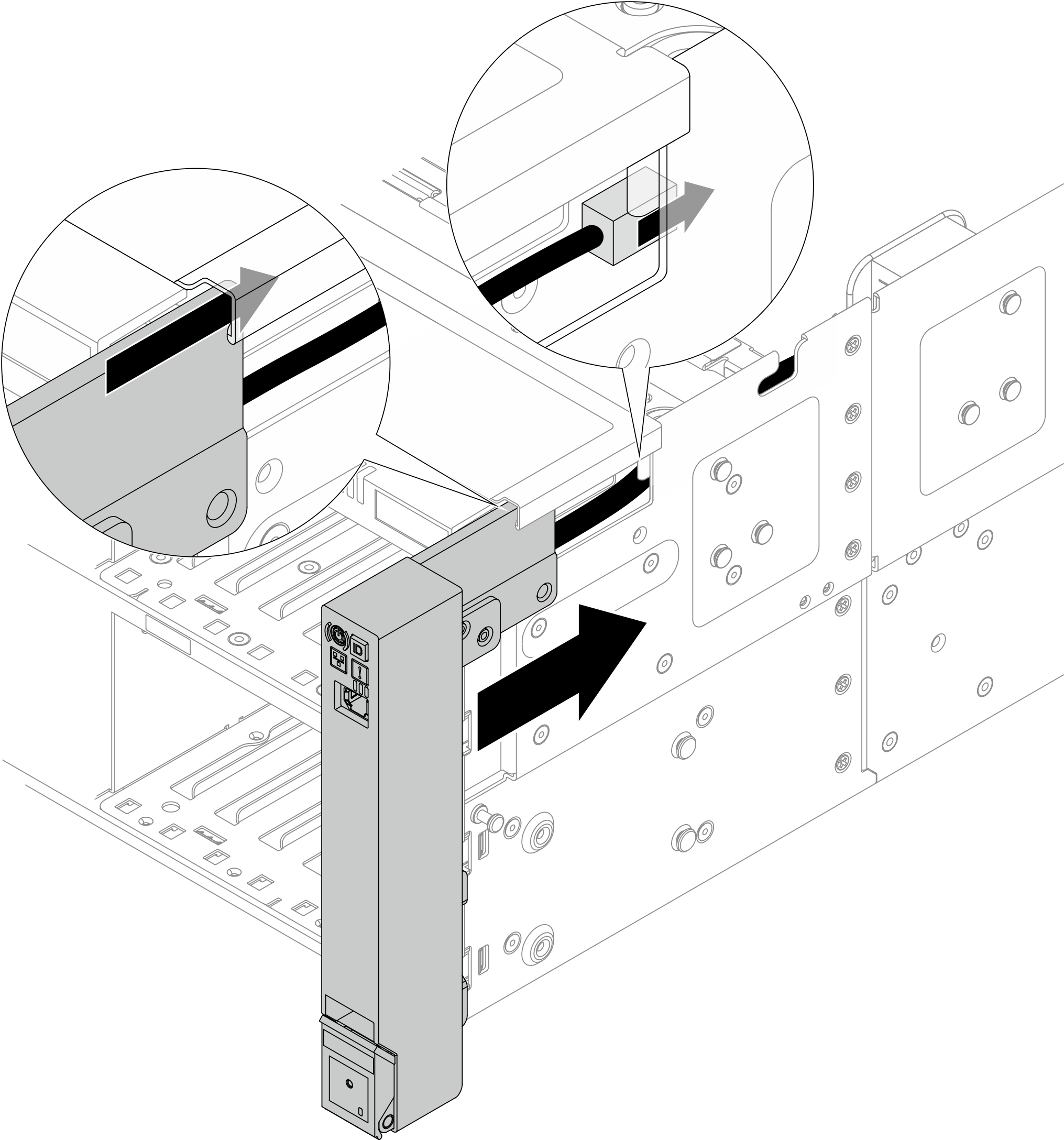

    图 1. 安装机架滑锁
    Installing the rack latch
  3. 安装螺钉以将机架滑锁固定在服务器的一侧。

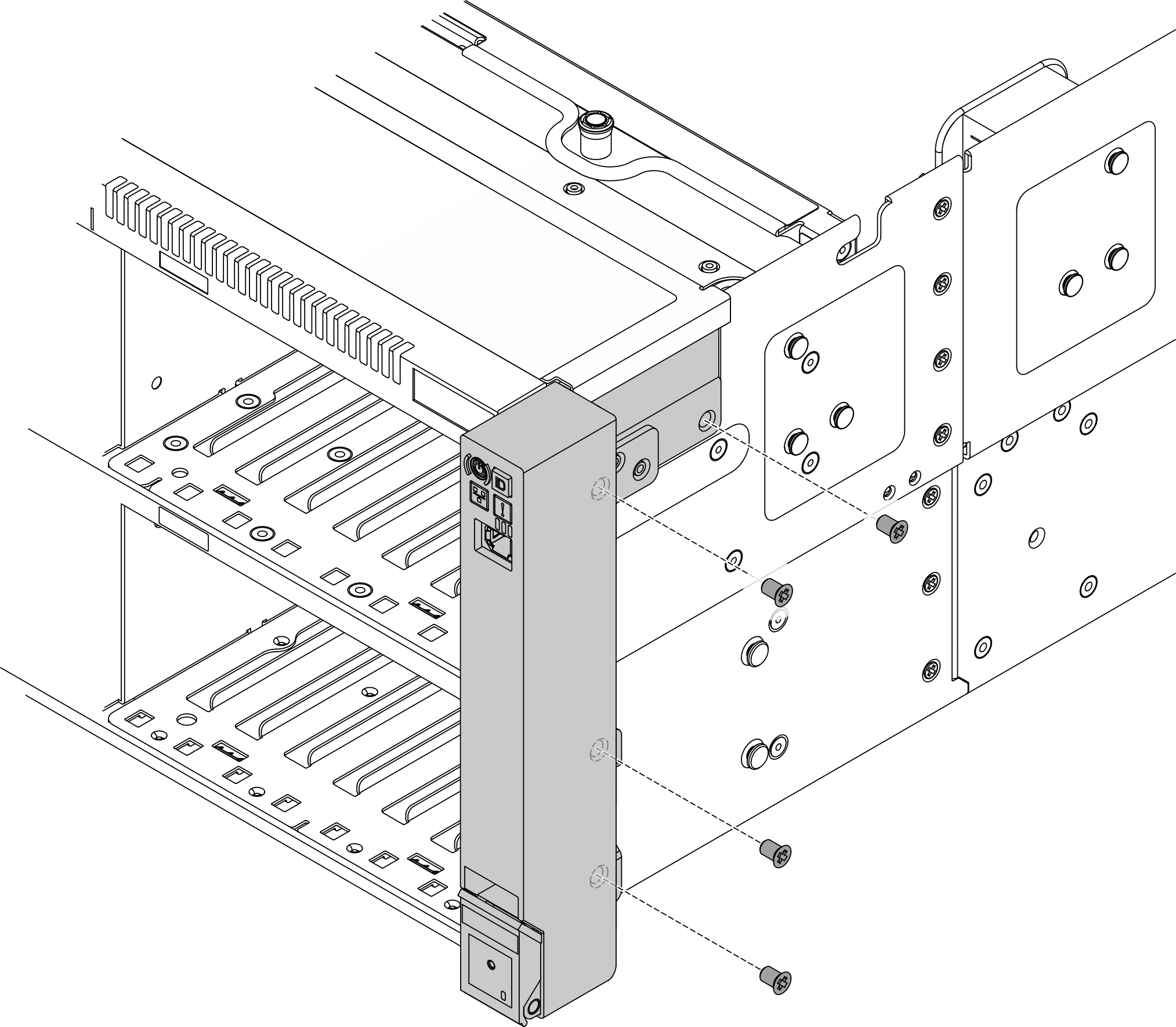

    图 2. 安装螺钉
    Installing the screws
  4. 将机架滑锁线缆连接到主板组合件。请参阅内部线缆布放了解有关内部线缆布放的更多信息。

完成之后

  1. 装回背面导风罩。请参阅安装背面导风罩。
  2. 如果已卸下 PCIe 转接件 1，请将其重新装上。请参阅安装 PCIe 转接件。
  3. 装回后顶盖。请参阅安装后顶盖。
  4. 装回前顶盖。请参阅安装前顶盖。

  5. 完成部件更换。请参阅完成部件更换。

  6. 如果已卸下安全挡板，请将其装回。请参阅安装安全挡板。
