卸下机架滑锁

按照本节中的说明卸下机架滑锁。

关于本任务

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
本节以右侧机架滑锁为例进行说明。左侧机架滑锁的安装过程与之类似。

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. （可选）卸下安全挡板。请参阅卸下安全挡板。
  3. 卸下前顶盖。请参阅卸下前顶盖。
  4. 卸下后顶盖。请参阅卸下后顶盖。
  5. 如果要卸下带线缆的左侧机架滑锁，请卸下 PCIe 转接件 1 以便可以接触到机架滑锁线缆的接口。请参阅卸下 PCIe 转接件。
  6. 从主板组合件上拔下机架滑锁上的线缆。
    注

    • 如需从主板组合件上拔下线缆，请先松开线缆接头上的所有滑锁或解锁卡扣。拔下线缆之前未松开卡扣会损坏主板组合件上的线缆插槽。如果线缆插槽有任何损坏，都可能需要更换主板组合件。

    • 您的主板组合件上的接口可能与图中所示接口有所不同，但拆卸过程相同。

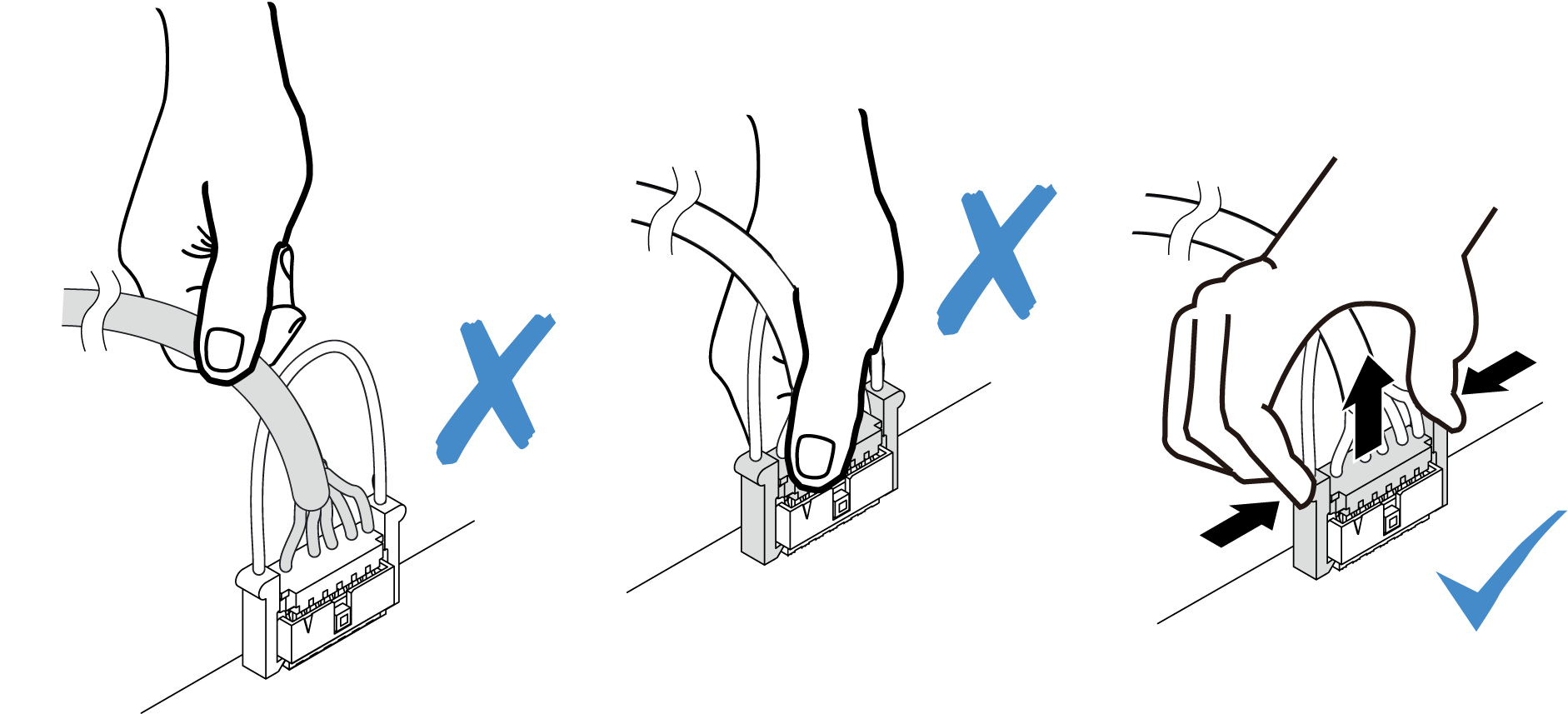

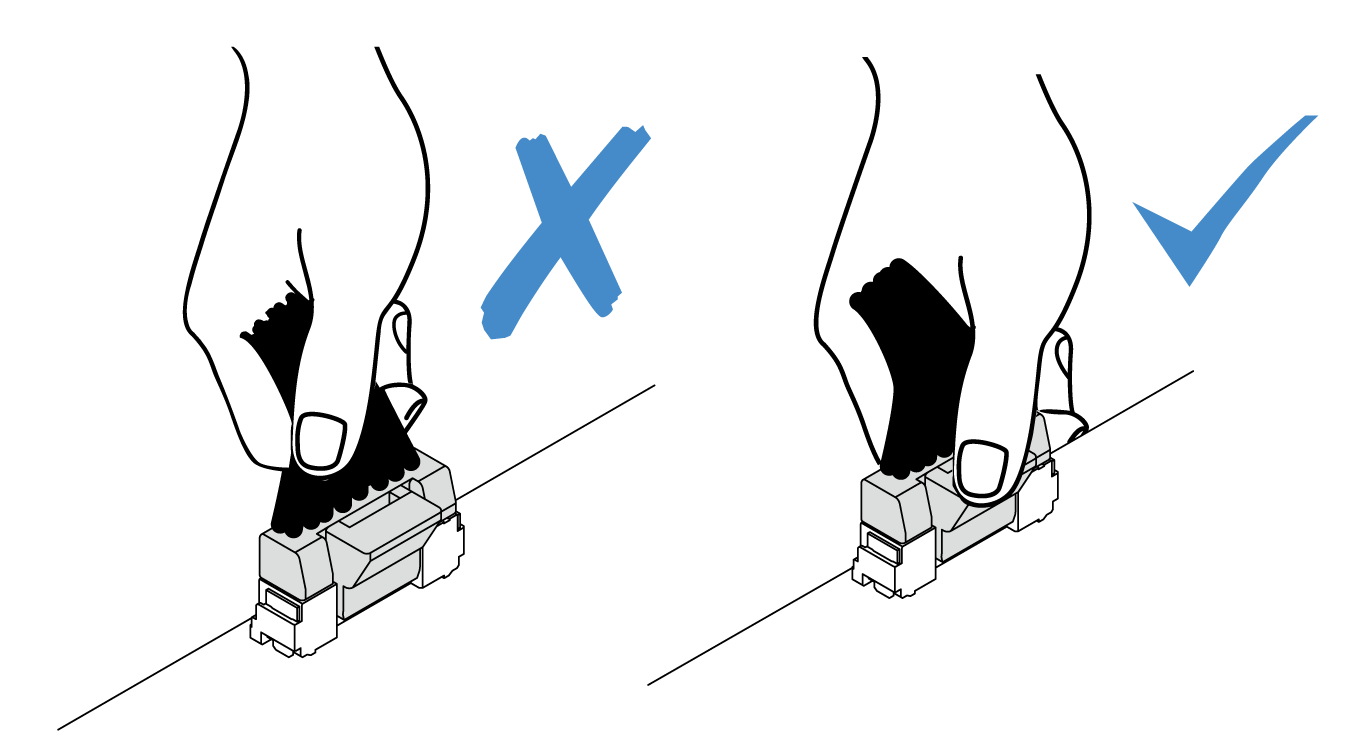

      1. 按压解锁卡扣以松开接头。

      2. 从线缆插槽上拔下接头。

    图 1. 从主板组合件上拔下线缆



  7. 卸下服务器侧面固定机架滑锁的螺钉。
    图 2. 卸下螺钉
    Removing the screws

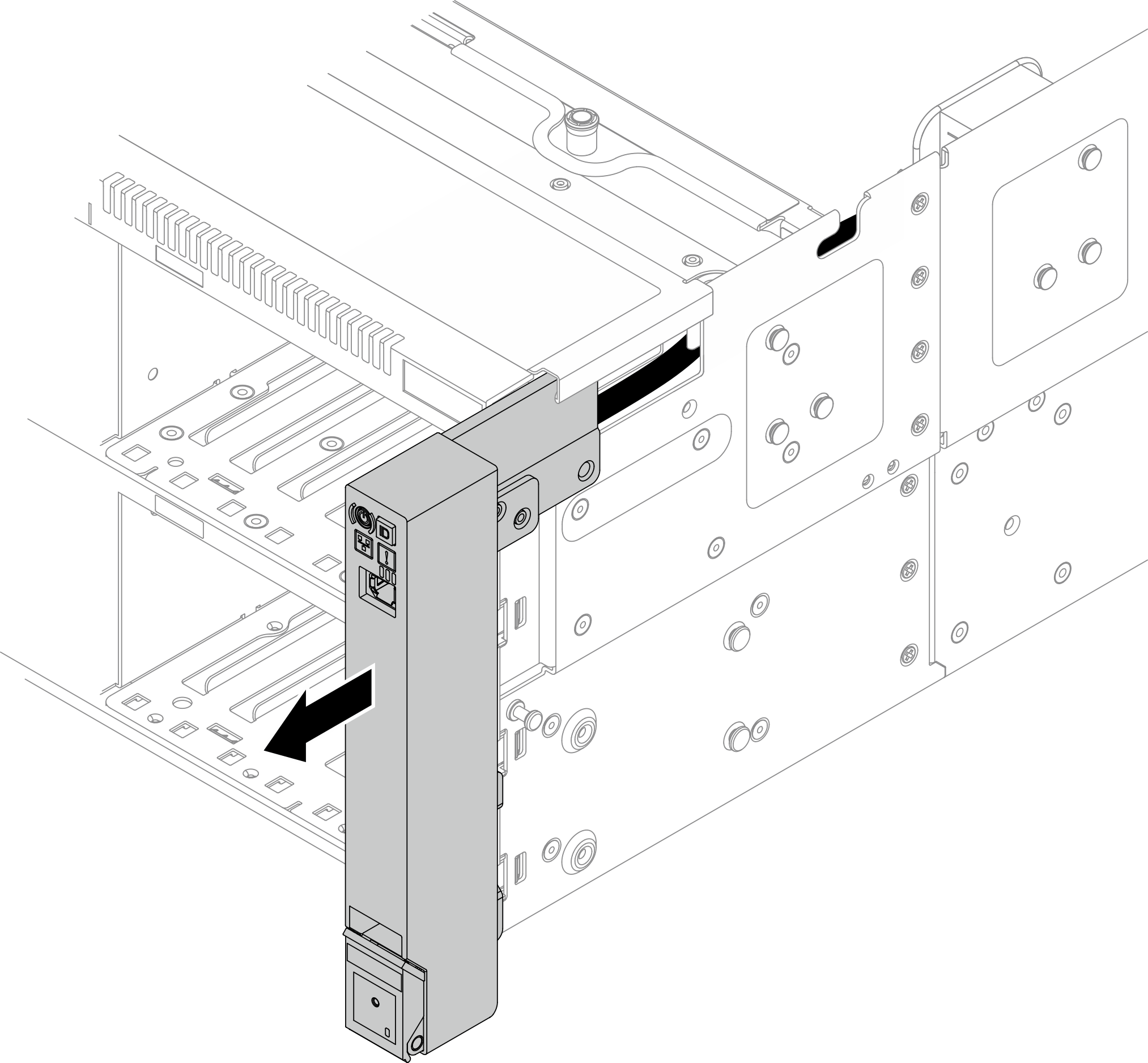

  8. 向前轻轻滑动机架滑锁，然后从机箱上卸下机架滑锁。
    图 3. 卸下机架滑锁
    Removing the rack latch

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
