랙 래치 제거

이 섹션의 지침에 따라 랙 래치를 제거하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. (선택 사항) 보안 베젤을 제거하십시오. 보안 베젤 제거의 내용을 참조하십시오.
3. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
4. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
5. 케이블이 있는 왼쪽 랙 래치를 제거하는 경우 PCIe 라이저 1을 제거하여 랙 래치 케이블의 커넥터에 액세스하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
6. 시스템 보드 어셈블리에서 랙 래치의 케이블을 분리하십시오.
   주

   • 시스템 보드 어셈블리에서 케이블을 분리해야 하는 경우 먼저 케이블 커넥터의 래치 또는 해제 탭을 모두 분리하십시오. 케이블을 제거하기 전에 탭을 해제하지 못하면 시스템 보드 어셈블리의 케이블 소켓이 손상됩니다. 케이블 소켓이 손상되면 시스템 보드 어셈블리를 교체해야 할 수도 있습니다.

   • 시스템 보드 어셈블리의 커넥터는 그림과 다를 수 있지만 제거 절차는 동일합니다.

     1. 해제 탭을 눌러 커넥터를 해제하십시오.

     2. 케이블 소켓에서 커넥터를 분리하십시오.

   그림 1. 시스템 보드 어셈블리에서 케이블 분리












7. 서버 측면의 랙 래치를 고정하는 나사를 제거하십시오.
   그림 2. 나사 제거


8. 앞쪽으로 랙 래치를 살짝 민 다음 섀시에서 랙 래치를 제거하십시오.

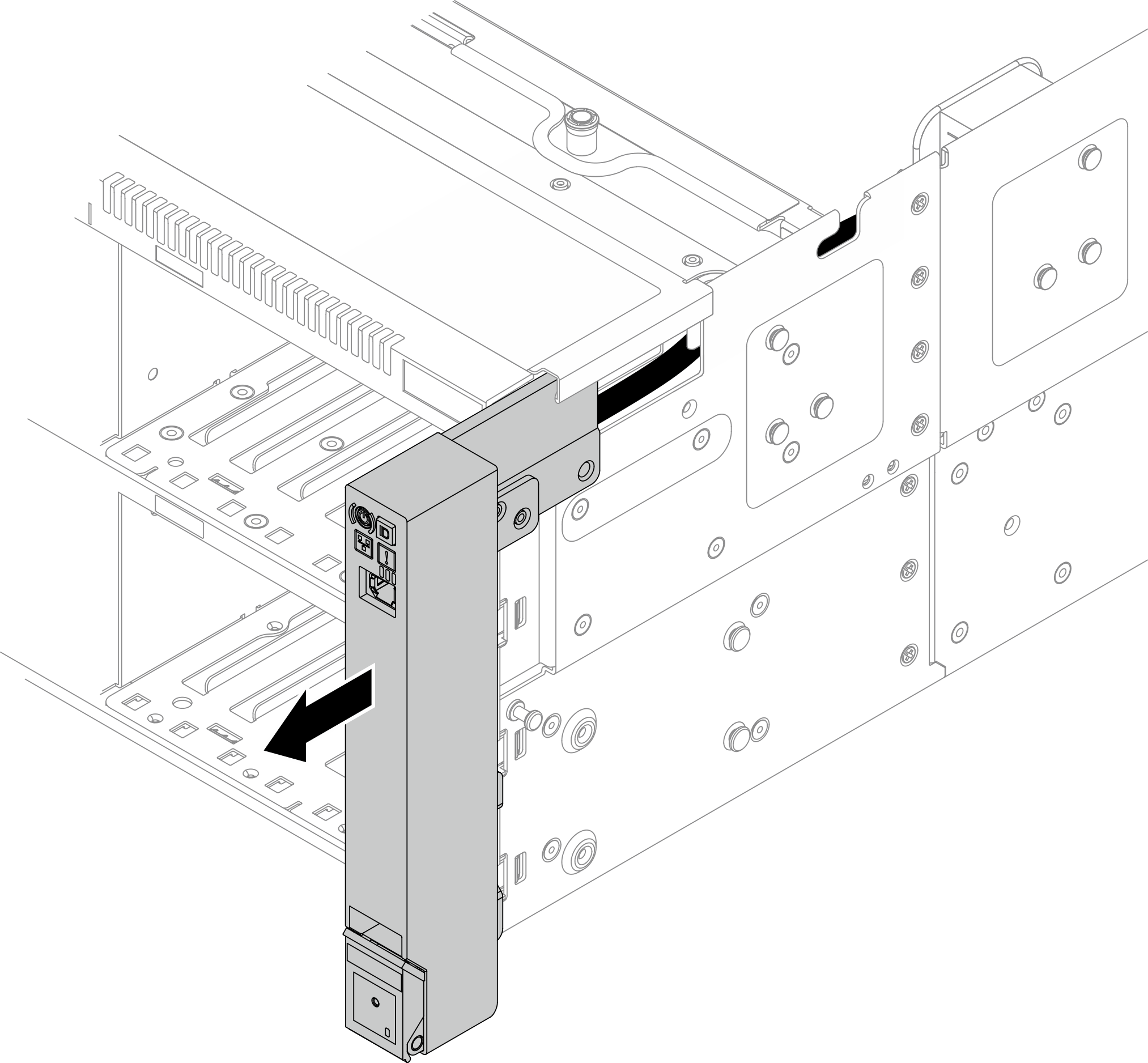

   그림 3. 랙 래치 제거
