Remover as travas do rack

Siga as instruções nesta seção para remover as travas do rack.

Sobre esta tarefa

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Esta seção usa a trava do rack direita como exemplo para ilustração. O procedimento para a trava do rack esquerda é o mesmo.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. (Opcional) remova o painel de segurança. Consulte Remover o painel de segurança.
  3. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  4. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  5. Se você estiver removendo a trava esquerda do rack com cabos, remova a placa riser PCIe 1 para obter acesso ao conector do cabo da trava do rack. Consulte Remover a placa riser PCIe.
  6. Desconecte o cabo na trava do rack do conjunto de placa-mãe.
    Nota

    • Se você precisar desconectar cabos do conjunto de placa-mãe, primeiro desconecte todas as travas ou guias de liberação nos conectores de cabo. Se você não liberar as guias antes de remover os cabos, os soquetes de cabo no conjunto de placa-mãe serão danificados. Qualquer dano nos soquetes do cabo pode requerer a substituição do conjunto de placa-mãe.

    • Os conectores no conjunto de placa-mãe podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.

      1. Pressione a guia de liberação para soltar o conector

      2. Desencaixe o conector do soquete dos cabos.

    Figura 1. Desconectando os cabos do conjunto de placa-mãe

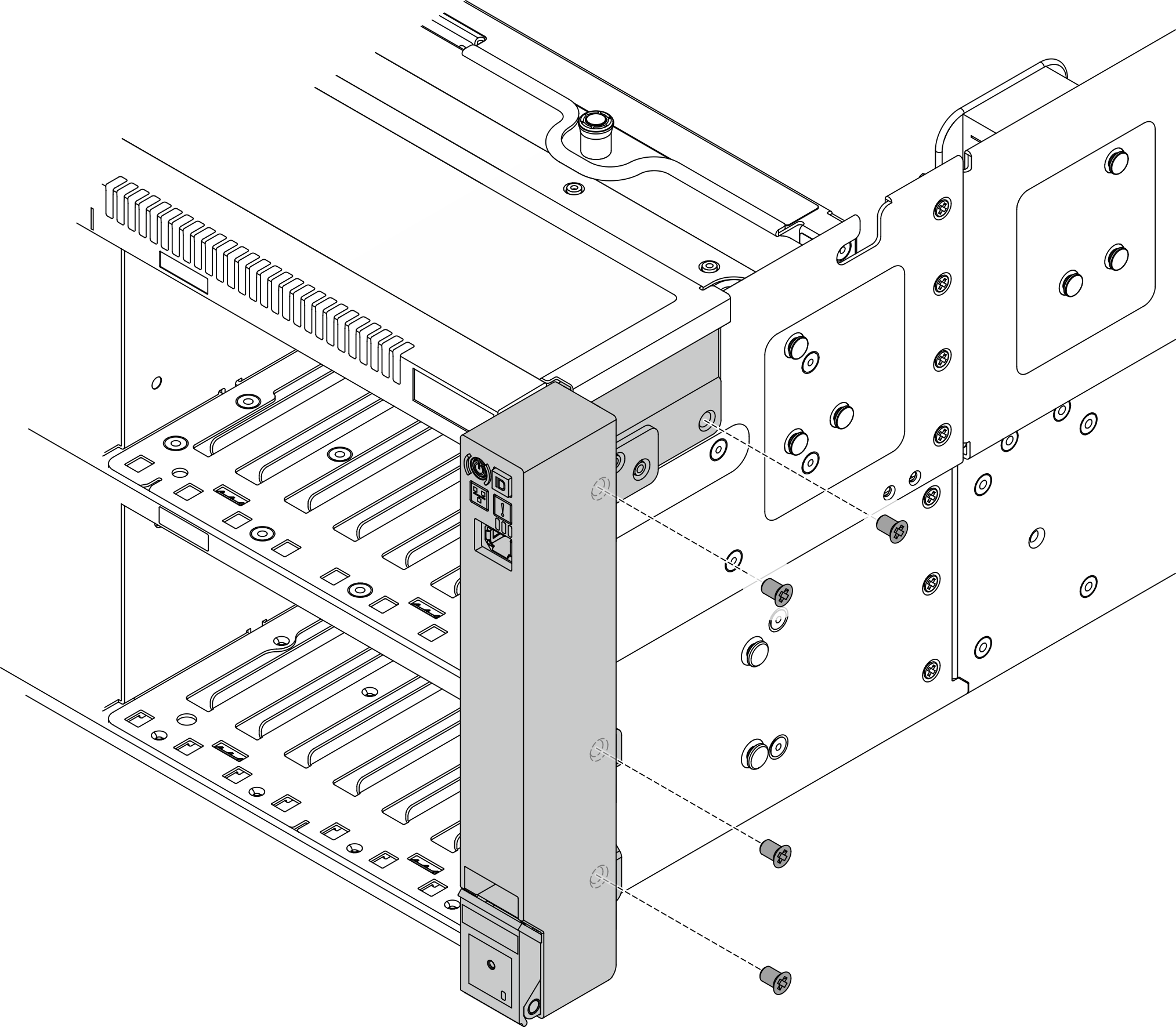

  7. Remova os parafusos que prendem a trava do rack na lateral do servidor.
    Figura 2. Removendo os parafusos
    Removing the screws

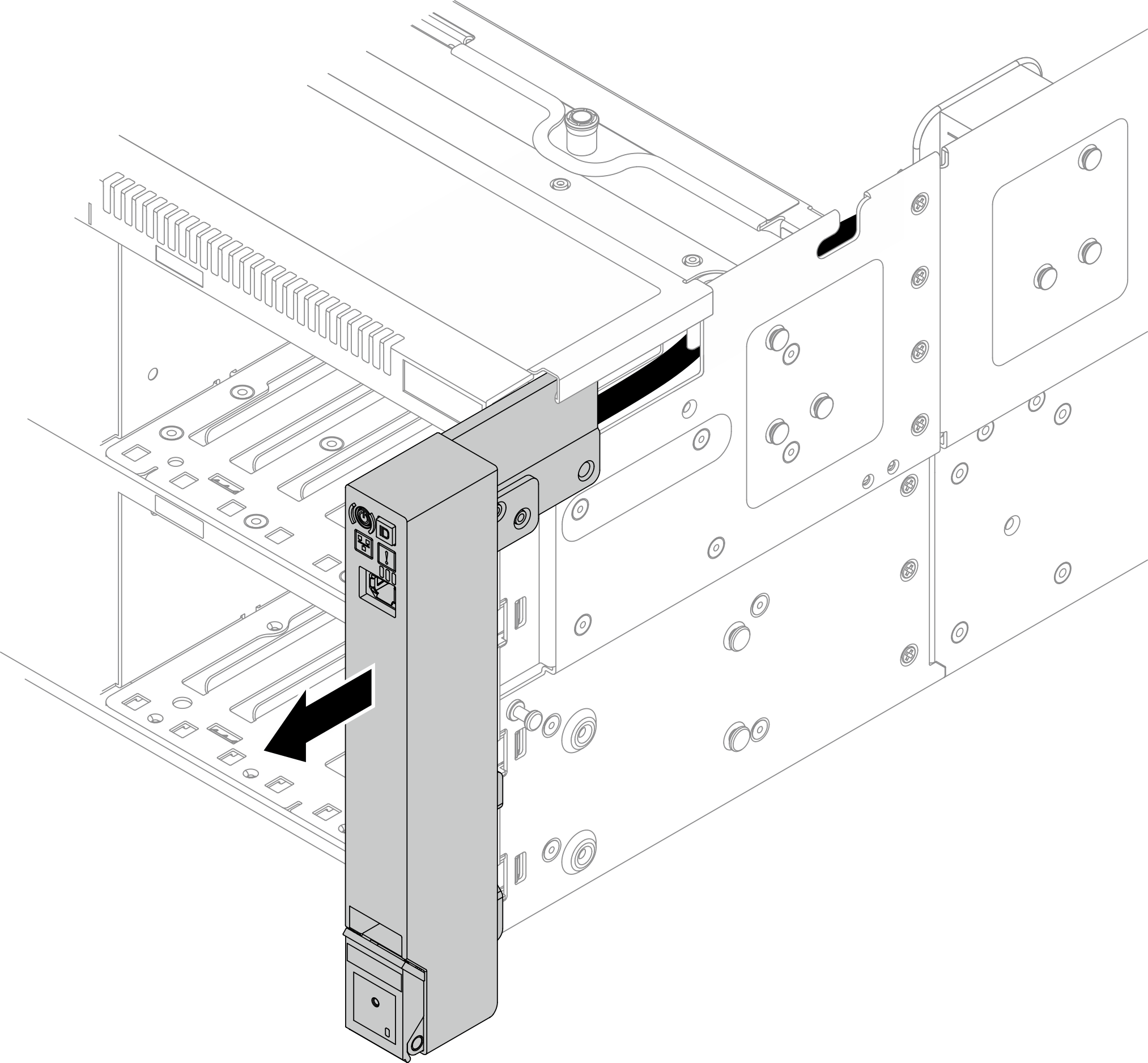

  8. Deslize levemente a trava do rack para a frente e, em seguida, remova-a do chassi.
    Figura 3. Removendo a trava do rack
    Removing the rack latch

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
