ラック・ラッチの取り外し

ラック・ラッチを取り外すには、このセクションの説明に従ってください。

このタスクについて

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注

このセクションでは、右ラック・ラッチを例として説明します。左側のラック・ラッチの手順は同じです。

手順

サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
(オプション) セキュリティー・ベゼルを取り外します。セキュリティー・ベゼルの取り外しを参照してください。
前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
ケーブル付きラック・ラッチ (左) を取り外す場合は、PCIe ライザー 1 を取り外して、ラック・ラッチ・ケーブルのコネクターにアクセスできるようにします。PCIe ライザーの取り外しを参照してください。
ラック・ラッチのケーブルをシステム・ボード・アセンブリーから切り離します。
重要
システム・ボード・アセンブリーを損傷しないように、システム・ボードからケーブルを取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
サーバーの側面で、ラック・ラッチを固定しているねじを取り外します。
図 1. ねじの取り外し

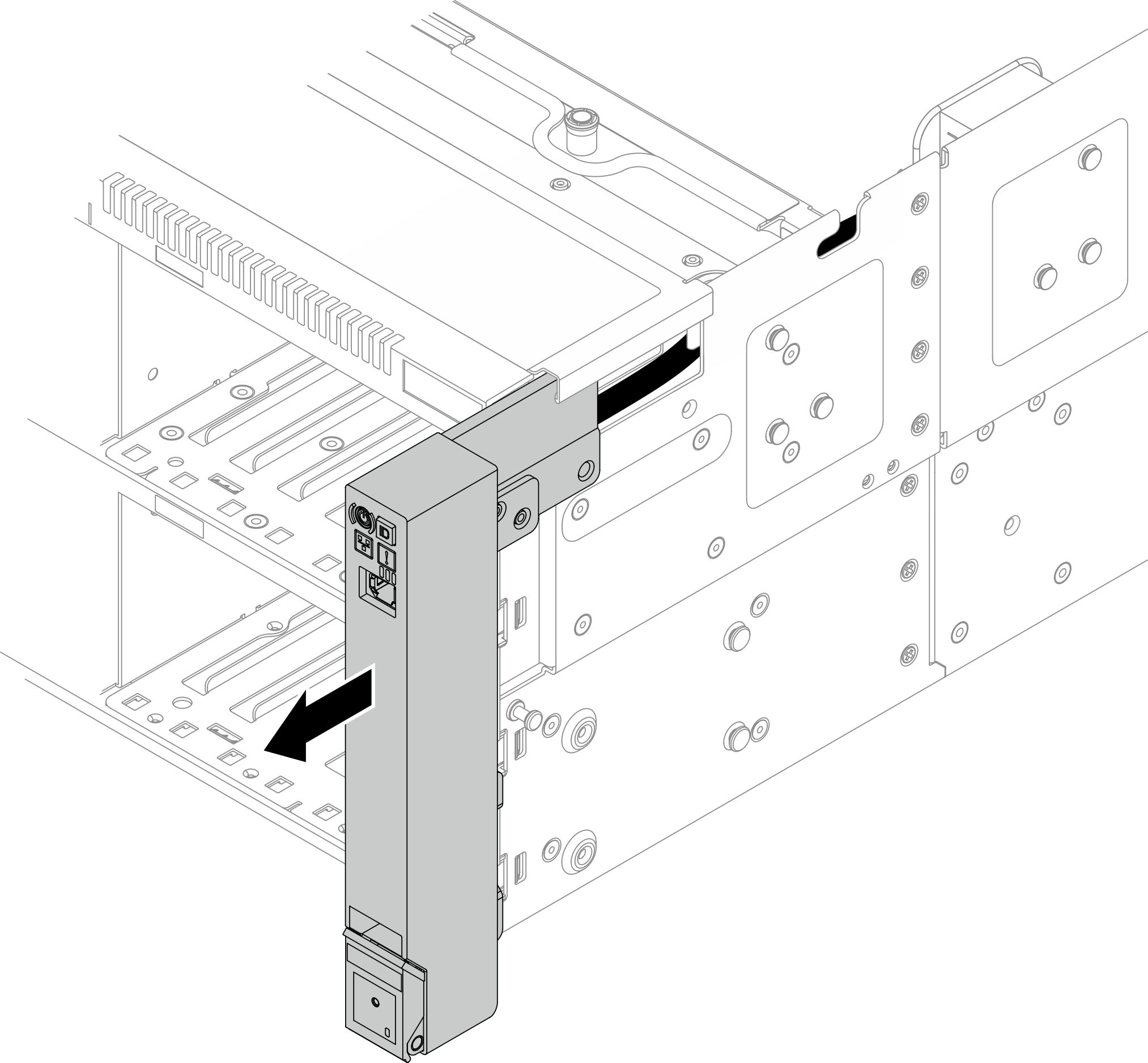

ラック・ラッチを前方に少しスライドさせてから、ラック・ラッチをシャーシから取り外します。
図 2. ラック・ラッチの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
