Снятие защелок стойки

В этом разделе приведены инструкции по снятию защелок стойки.

Об этой задаче

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
В этом разделе в качестве примера используется правая защелка стойки. Процедура для левой защелки стойки аналогична.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. (Необязательно) Снимите защитную панель. См. раздел Снятие защитной панели.
  3. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  4. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  5. При снятии левой защелки стойки с кабелями снимите плату-адаптер Riser PCIe 1, чтобы получить доступ к разъему кабеля защелки стойки. См. раздел Снятие платы-адаптера Riser PCIe.
  6. Отключите кабель на защелке стойки от блока материнской платы.
    Прим.

    • Если требуется отключить кабели от блока материнской платы, сначала откройте все защелки или язычки на кабельных разъемах. Если перед отключением кабелей этого не сделать, гнезда кабелей на блоке материнской плате будут повреждены. При любом повреждении кабельных гнезд может потребоваться замена блока материнской платы.

    • Разъемы на блоке материнской плате могут выглядеть иначе, чем на рисунке, но процедура снятия одна и та же.

      1. Нажмите на язычок, чтобы освободить разъем.

      2. Снимите разъем с гнезда кабеля.

    Рис. 1. Отключение кабелей от блока материнской платы

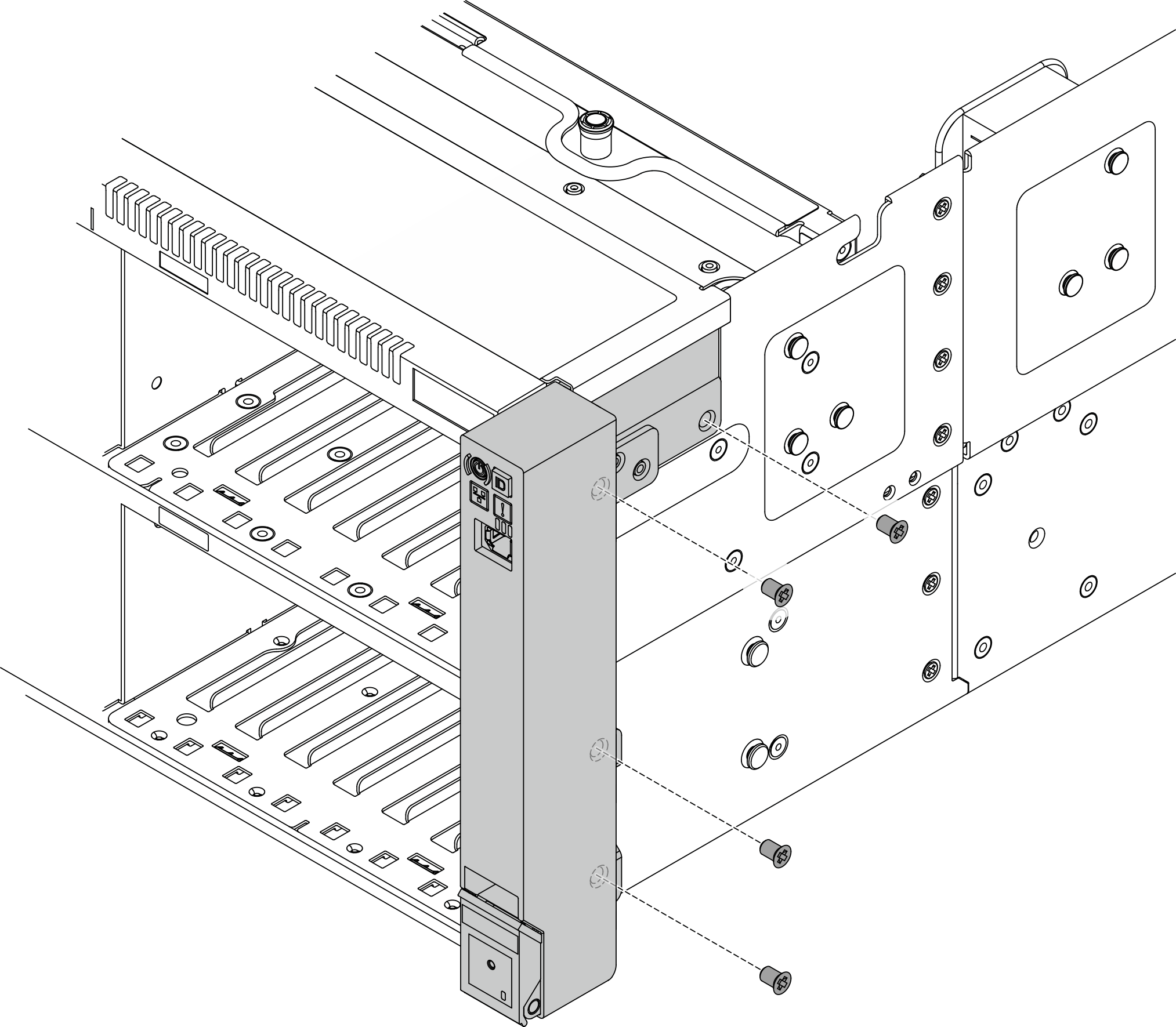

  7. Отверните винты, фиксирующие защелку стойки с боковой стороны сервера.
    Рис. 2. Извлечение винтов
    Removing the screws

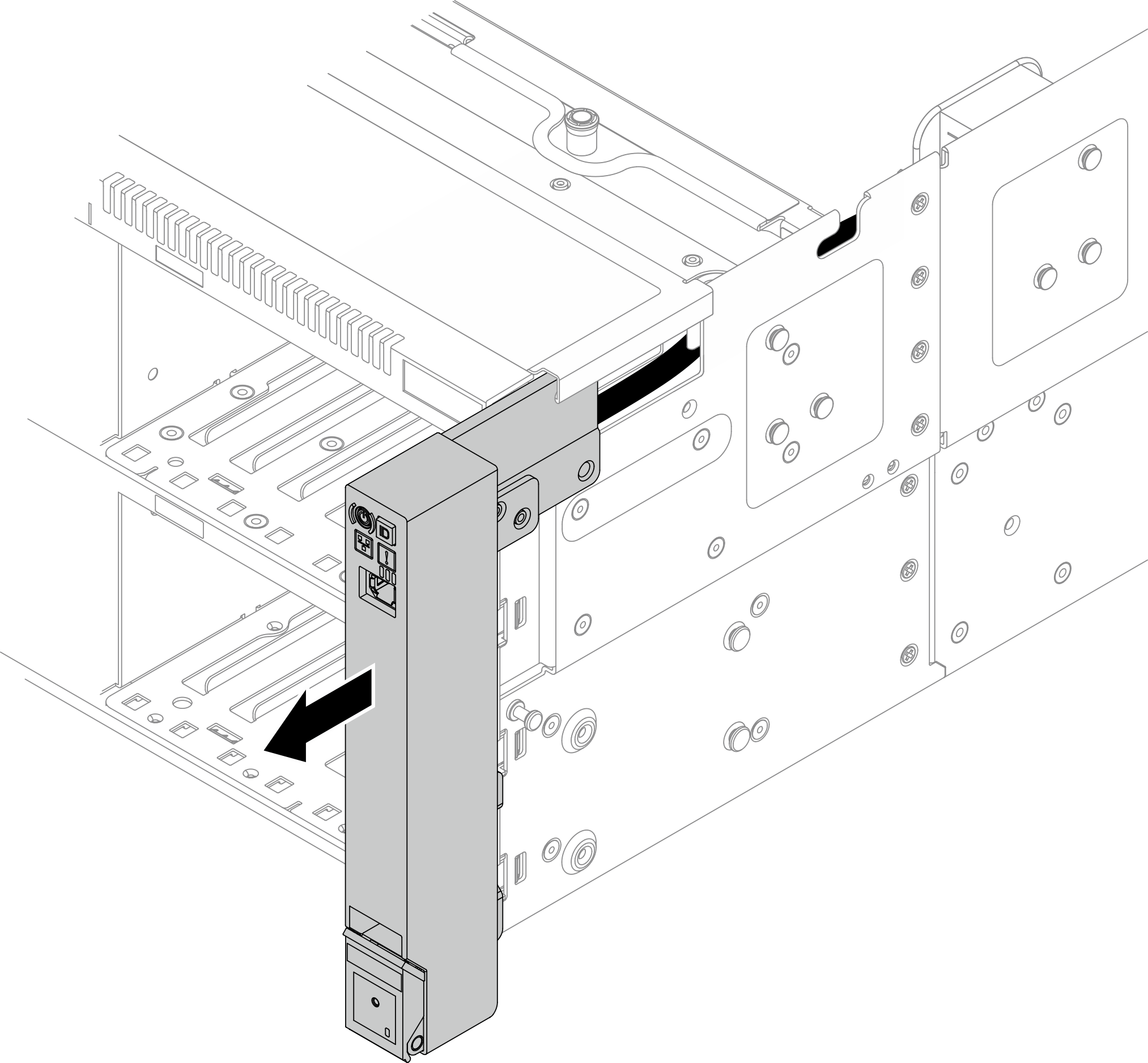

  8. Сдвиньте защелку стойки немного вперед и снимите ее с рамы.
    Рис. 3. Снятие защелки стойки
    Removing the rack latch

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
