Установка защелок стойки

В этом разделе приведены инструкции по установке защелок стойки.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
В этом разделе в качестве примера используется правая защелка стойки. Процедура для левой защелки стойки аналогична.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Совместите кабель защелки стойки с кабельной направляющей на раме, аккуратно проложите кабель в раму, затем нажмите на защелку стойки в направлении рамы и слегка переместите ее назад.
    Прим.
    Во избежание повреждения кабеля убедитесь, что он проложен правильно и не закрывает отверстия для винтов, как показано ниже.

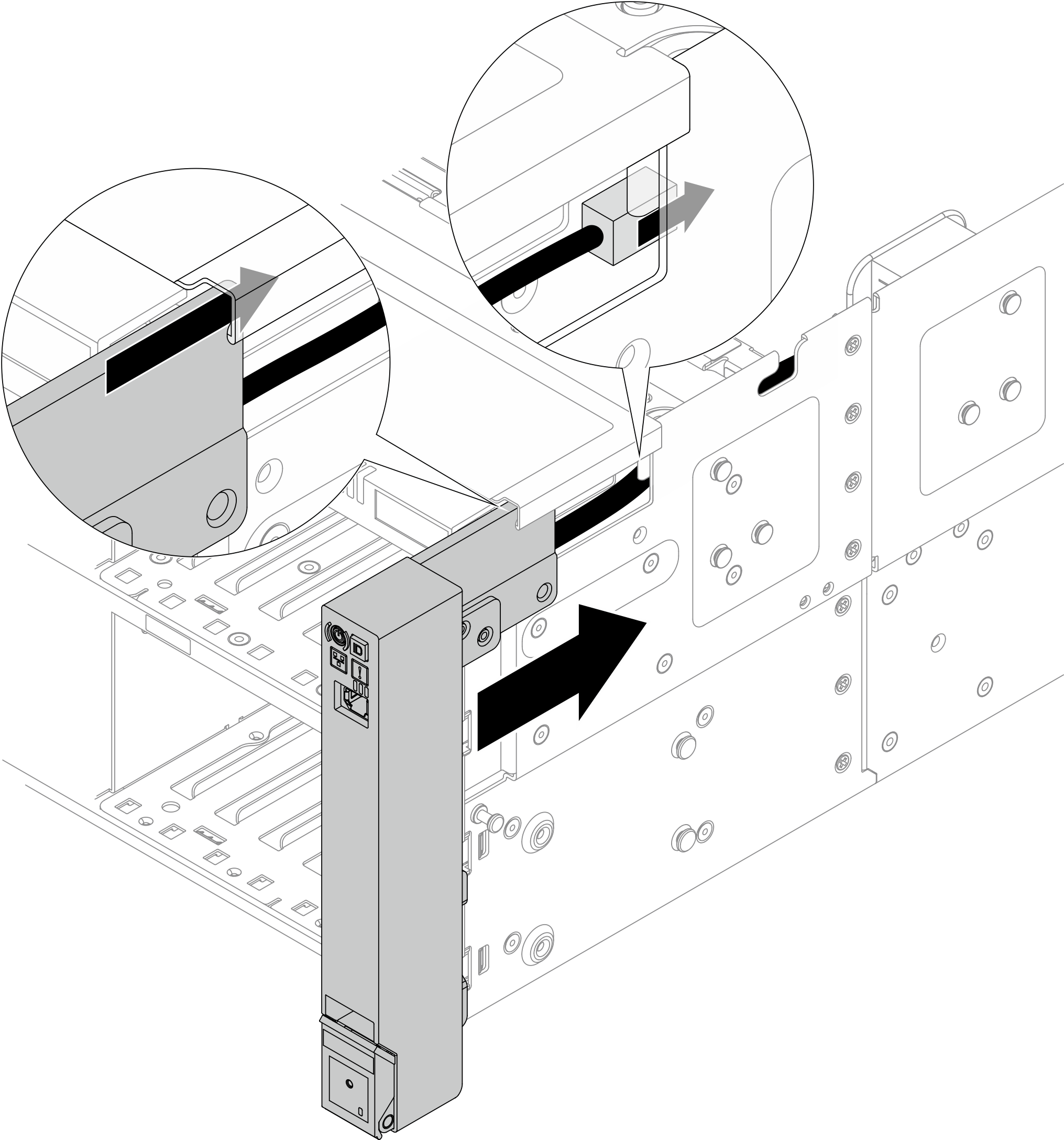

    Рис. 1. Установка защелки стойки
    Installing the rack latch
  3. Зафиксируйте защелку стойки с боковой стороны сервера винтами.
    Рис. 2. Установка винтов
    Installing the screws
  4. Подключите кабель защелки стойки к блоку материнской платы. Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.

После завершения

  1. Установите на место задний дефлектор. См. раздел Установка заднего дефлектора.
  2. Установите на место плату-адаптер Riser PCIe 1, если она была снята. См. раздел Установка платы-адаптера PCIe Riser.
  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  6. Установите на место защитную панель, если она была снята. См. раздел Установка защитной панели.
