ติดตั้งสลักตู้แร็ค
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งสลักแร็ค
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
หมายเหตุ
ส่วนนี้ใช้สลักแร็คด้านขวาเป็นตัวอย่างในภาพประกอบ ขั้นตอนสำหรับสลักแร็คด้านซ้ายจะเหมือนกัน
ขั้นตอน

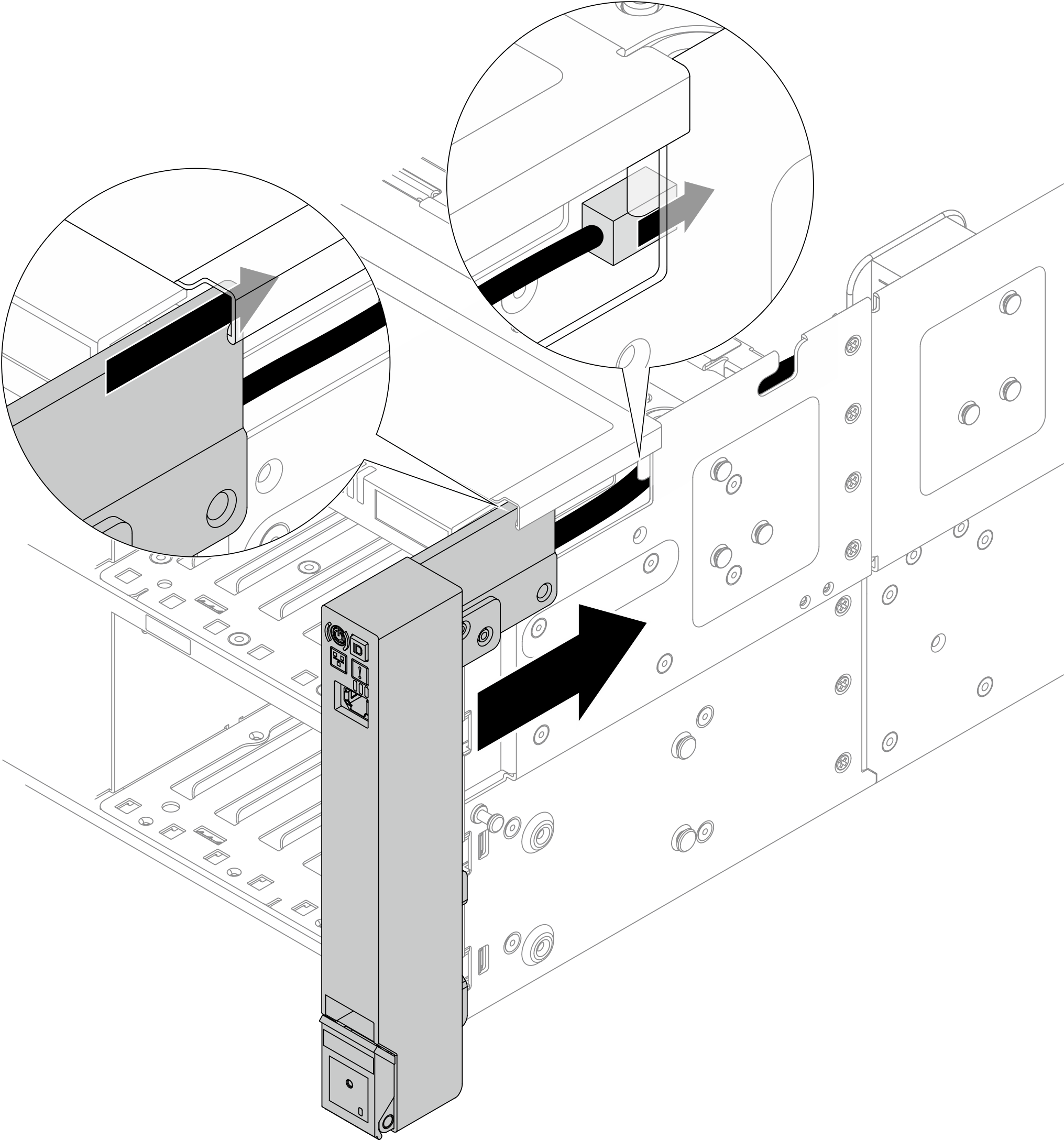

- จัดแนวสายสลักแร็คให้ตรงกับช่องร้อยสายบนตัวเครื่อง ค่อยๆ เดินสายเข้าไปในตัวเครื่อง จากนั้นกดสลักแร็คลงบนตัวเครื่อง แล้วค่อยๆ เลื่อนไปด้านหลังหมายเหตุเพื่อหลีกเลี่ยงการทำลายสาย ตรวจสอบให้แน่ใจว่าเดินสายอย่างถูกต้องและไม่ปิดรูของสกรูตามที่แสดงด้านล่างรูปที่ 1. การติดตั้งสลักแร็ค

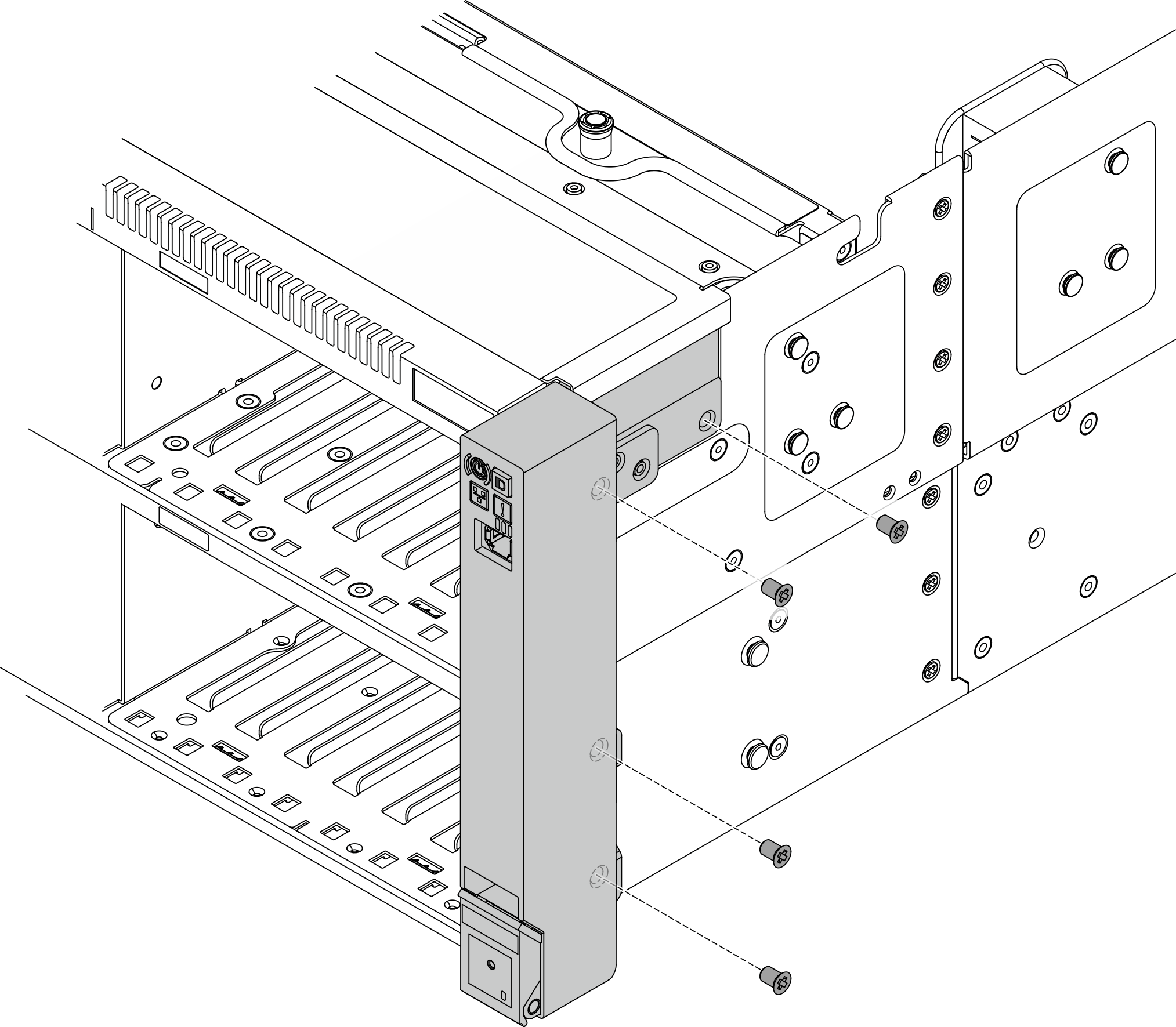

- ขันสกรูเพื่อยึดสลักแร็คที่ด้านข้างของเซิร์ฟเวอร์รูปที่ 2. การติดตั้งสกรู
หลังจากดำเนินการเสร็จ
- ติดตั้งแผ่นกั้นลมด้านหลังกลับเข้าที่ ดู ติดตั้งแผ่นกั้นลมด้านหลัง
- ติดตั้งตัวยก PCIe 1 กลับเข้าที่หากคุณถอดออก โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ ดูติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
ติดตั้งฝานิรภัยกลับเข้าที่ หากมีการถอดออก โปรดดู ติดตั้งฝานิรภัย
