Rack-Verriegelungen installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Rack-Verriegelungen zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
In diesem Abschnitt wird die rechte Rack-Verriegelung als Beispiel verwendet. Die Vorgehensweise für die Rack-Verriegelung links ist identisch.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Richten Sie das Kabel der Rack-Verriegelung an der Kabelführung am Gehäuse aus, führen Sie das Kabel vorsichtig in das Gehäuse, drücken Sie dann die Rack-Verriegelung auf das Gehäuse und schieben Sie sie leicht nach hinten.
    Anmerkung
    Um Schäden am Kabel zu vermeiden, stellen Sie sicher, dass das Kabel richtig verlegt ist und die Schraubenlöcher nicht verdeckt (siehe unten).
    Abbildung 1. Installieren der Rack-Verriegelung
    Installing the rack latch
  3. Installieren Sie die Schrauben, um die Rack-Verriegelung an der Seite des Servers zu befestigen.

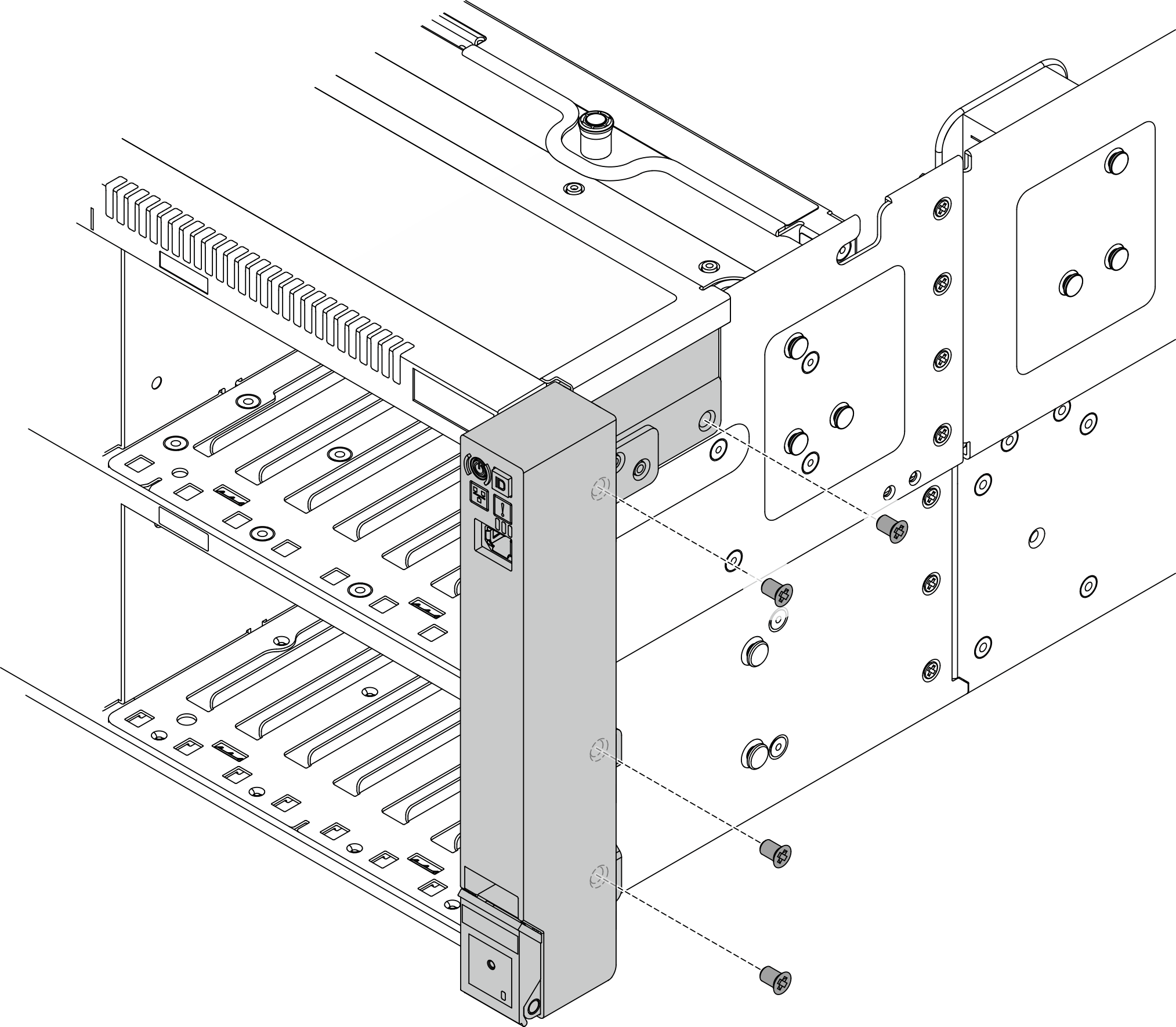

    Abbildung 2. Installieren der Schrauben
    Installing the screws
  4. Schließen Sie das Kabel der Rack-Verriegelung an die Systemplatinenbaugruppe an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.

Nach dieser Aufgabe

  1. Installieren Sie die hintere Luftführung wieder. Siehe Hintere Luftführung installieren.
  2. Wenn Sie die PCIe-Adapterkarte 1 entfernt haben, bringen Sie sie wieder an. Siehe PCIe-Adapterkarte installieren.
  3. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).
  4. Bringen Sie die vordere obere Abdeckung wieder an. (Siehe Vordere obere Abdeckung installieren).

  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

  6. Wenn Sie die Sicherheitsfrontblende entfernt haben, setzen Sie sie wieder ein. Siehe Sicherheitsfrontblende installieren.
