Instalar as travas do rack

Siga as instruções nesta seção para instalar as travas do rack.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Esta seção usa a trava do rack direita como exemplo para ilustração. O procedimento para a trava do rack esquerda é o mesmo.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Alinhe o cabo da trava do rack com a guia do cabo no chassi, direcione com cuidado o cabo no chassi, pressione a trava do rack no chassi e deslize-a levemente para trás.
    Nota
    Para evitar danos ao cabo, certifique-se de que o cabo esteja roteado corretamente e não cubra os orifícios dos parafusos, conforme mostrado abaixo.

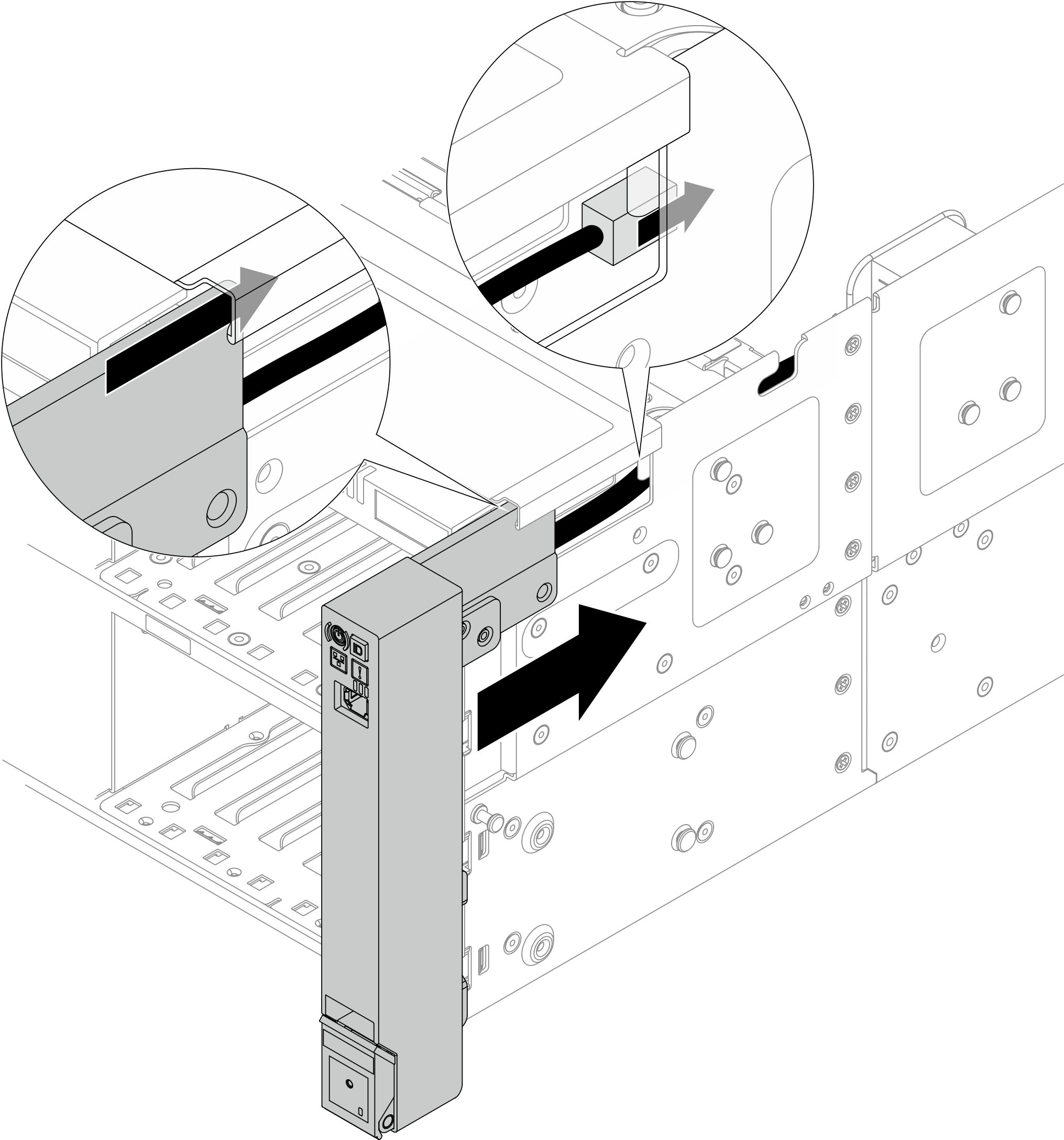

    Figura 1. Instalando a trava do rack
    Installing the rack latch
  3. Instale os parafusos para fixar a trava do rack na lateral do servidor.
    Figura 2. Instalando os parafusos
    Installing the screws
  4. Conecte o cabo da trava do rack ao conjunto da placa-mãe. Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.

Depois de concluir

  1. Reinstale o defletor de ar traseiro. Consulte Instalar o defletor de ar traseiro.
  2. Reinstale a placa riser PCIe 1 se você a tiver removido. Consulte Instalar a placa riser PCIe.
  3. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  4. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

  6. Reinstale o painel de segurança se você o tiver removido. Consulte Instalar o painel de segurança.
