Installation des taquets de l’armoire

Suivez les instructions de cette section pour installer les loquets de l'armoire.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Cette section utilise le taquet d'armoire droit comme exemple. La procédure est identique pour le taquet d’armoire gauche.

Procédure

  1. Mettez l'emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Alignez le câble du taquet d’armoire sur le guide-câble du châssis. Ensuite, en faisant preuve de minutie, acheminez le câble dans le châssis, puis appuyez sur le loquet d’armoire sur le châssis et faites-le coulisser légèrement vers l’arrière.
    Remarque
    Pour éviter d'endommager le câble, assurez-vous qu'il est acheminé de manière correcte et qu'il ne recouvre pas les trous de vis, comme illustré ci-dessous.

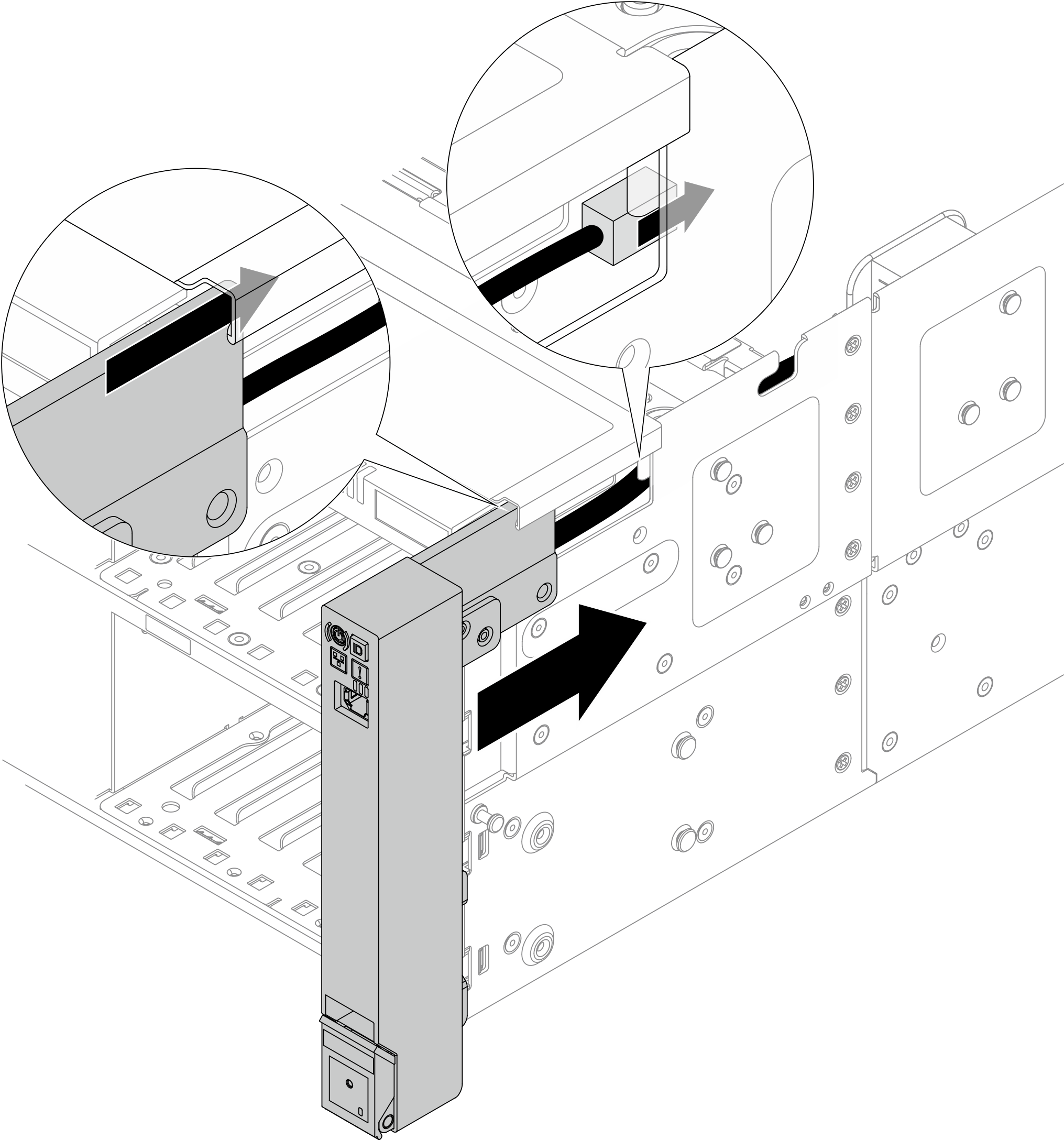

    Figure 1. Installation du taquet d’armoire
    Installing the rack latch
  3. Installez les vis pour fixer le taquet d’armoire sur le côté du serveur.

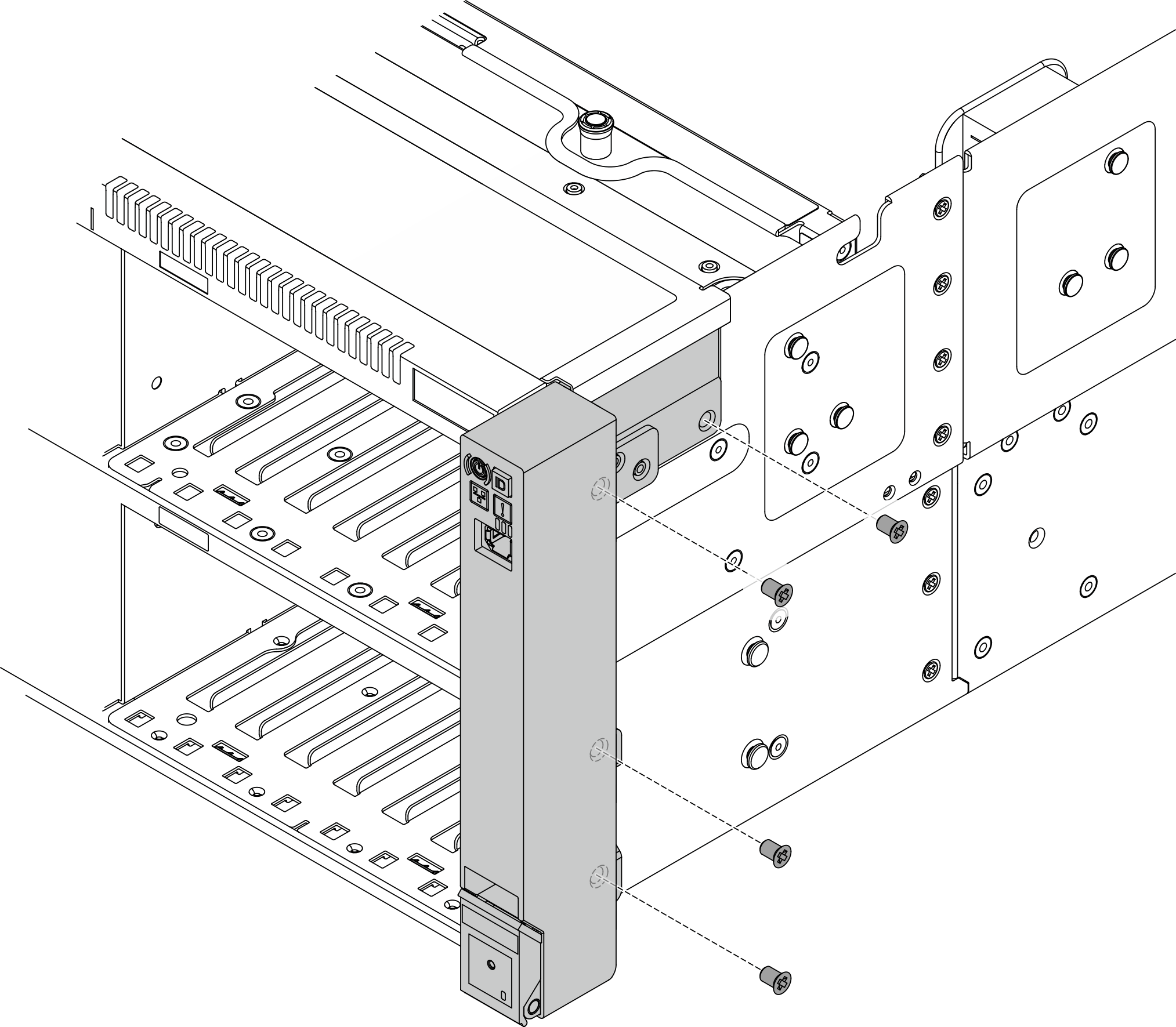

    Figure 2. Installation des vis
    Installing the screws
  4. Connectez le câble du taquet d’armoire au bloc carte mère. Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez la grille d’aération arrière. Voir Installation de la grille d’aération arrière.
  2. Si vous l’aviez retirée, réinstallez la carte mezzanine PCIe 1. Voir Installation de la carte mezzanine PCIe.
  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.
  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

  6. Réinstallez le panneau de sécurité si vous l’avez retiré. Voir Installation du panneau de sécurité.
