Retrait des taquets de l’armoire

Suivez les instructions de cette section pour retirer les loquets de l'armoire.

À propos de cette tâche

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Cette section utilise le taquet d'armoire droit comme exemple. La procédure est identique pour le taquet d’armoire gauche.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. (En option) Retirez le panneau de sécurité. Pour plus d'informations, voir Retrait du panneau de sécurité.
  3. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  4. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  5. Si vous retirez le taquet d’armoire gauche avec des câbles, retirez la carte mezzanine PCIe 1 afin d’accéder au connecteur du câble de taquet de l’armoire. Voir Retrait de la carte mezzanine PCIe.
  6. Débranchez le câble du taquet d’armoire du bloc carte mère.
    Remarque

    • Si vous devez débrancher les câbles du bloc carte mère, libérez d’abord tous les loquets ou toutes les pattes de déverrouillage des connecteurs des câbles. Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs des câbles du bloc carte mère. S’ils sont endommagés, vous devrez peut-être remplacer le bloc carte mère.

    • Il est possible que les connecteurs de votre bloc carte mère ne ressemblent pas exactement à ceux de l’illustration. Toutefois, la procédure de retrait est identique.

      1. Appuyez sur la patte de déverrouillage pour libérer le connecteur.

      2. Dégagez le connecteur du socket du câble.

    Figure 1. Déconnexion des câbles du bloc carte mère



  7. Retirez les vis qui fixent le taquet d’armoire sur le côté du serveur.
    Figure 2. Retrait des vis
    Removing the screws

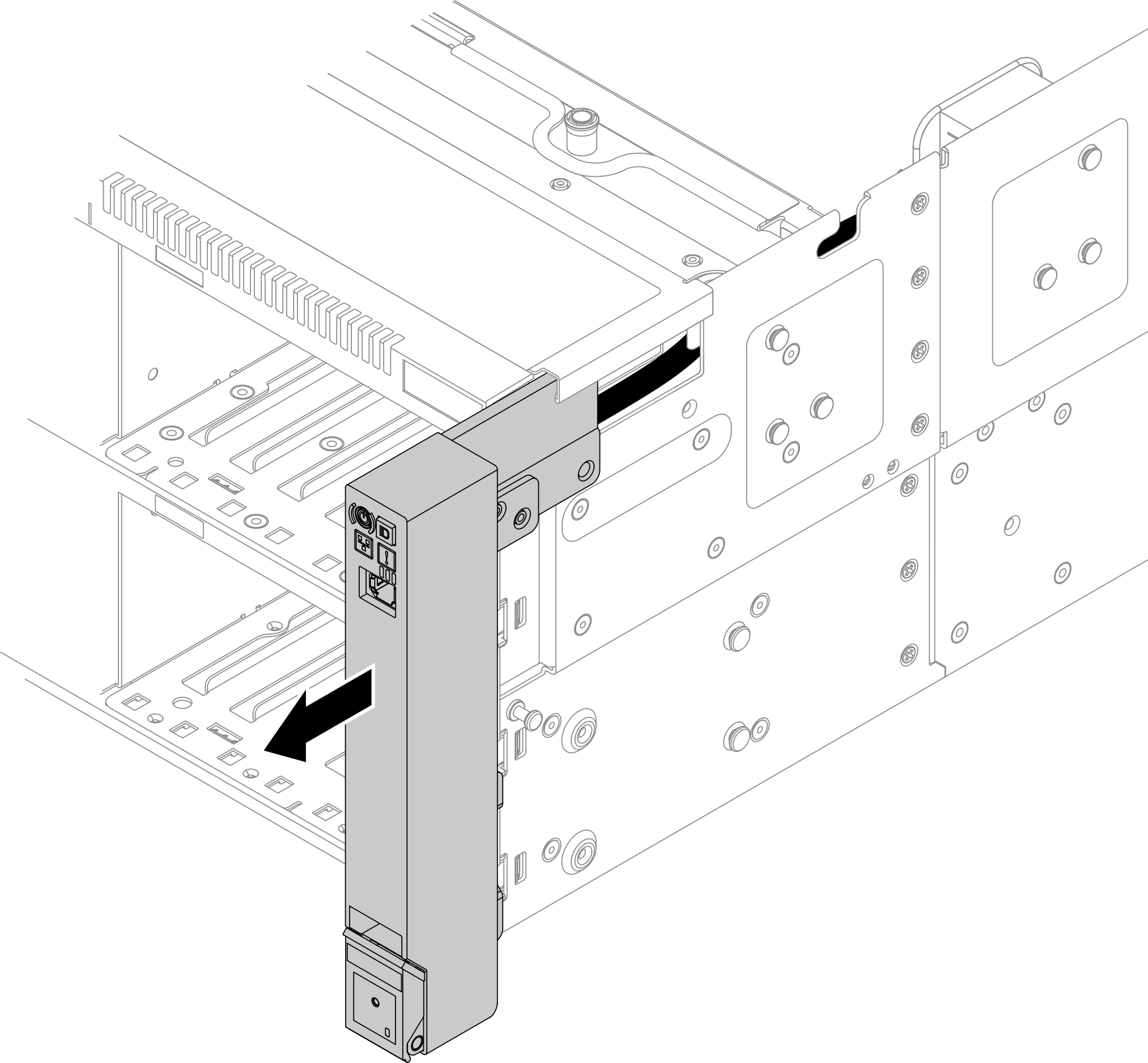

  8. Faites légèrement coulisser le taquet d’armoire vers l’avant, puis retirez-le du châssis.
    Figure 3. Retrait du taquet d’armoire
    Removing the rack latch

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
