ถอดสลักตู้แร็ค

ทำตามคำแนะนำในส่วนนี้เพื่อถอดสลักแร็ค

เกี่ยวกับงานนี้

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

หมายเหตุ
ส่วนนี้ใช้สลักแร็คด้านขวาเป็นตัวอย่างในภาพประกอบ ขั้นตอนสำหรับสลักแร็คด้านซ้ายจะเหมือนกัน

ขั้นตอน

  1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  2. (ขั้นตอนเสริม) ถอดฝานิรภัย ดูถอดฝานิรภัย
  3. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  4. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  5. หากคุณกำลังถอดสลักแร็คด้านซ้ายพร้อมสาย ให้ถอดตัวยก PCIe 1 ออกเพื่อเข้าถึงขั้วต่อของสายสลักแร็ค โปรดดู ถอดตัวยก PCIe
  6. ถอดสายบนที่คาดตู้แร็คออกจากส่วนประกอบแผงระบบ

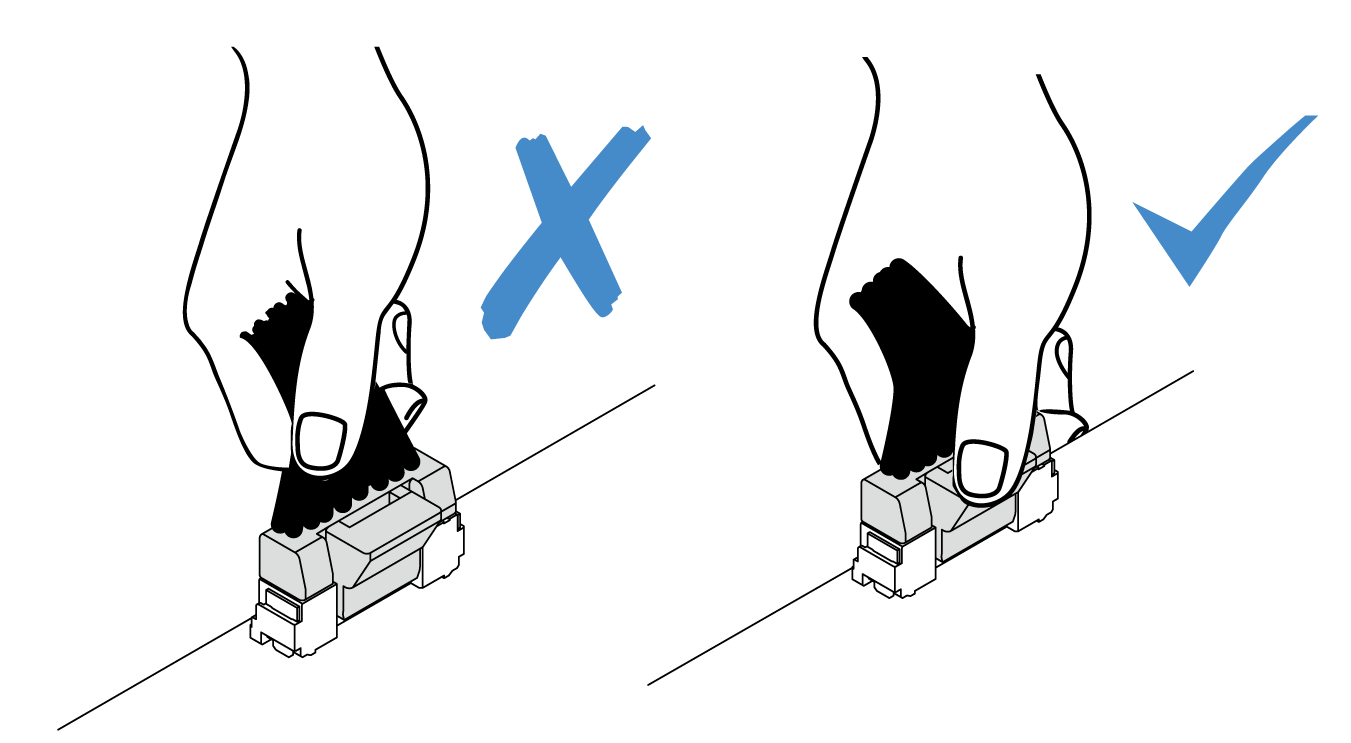

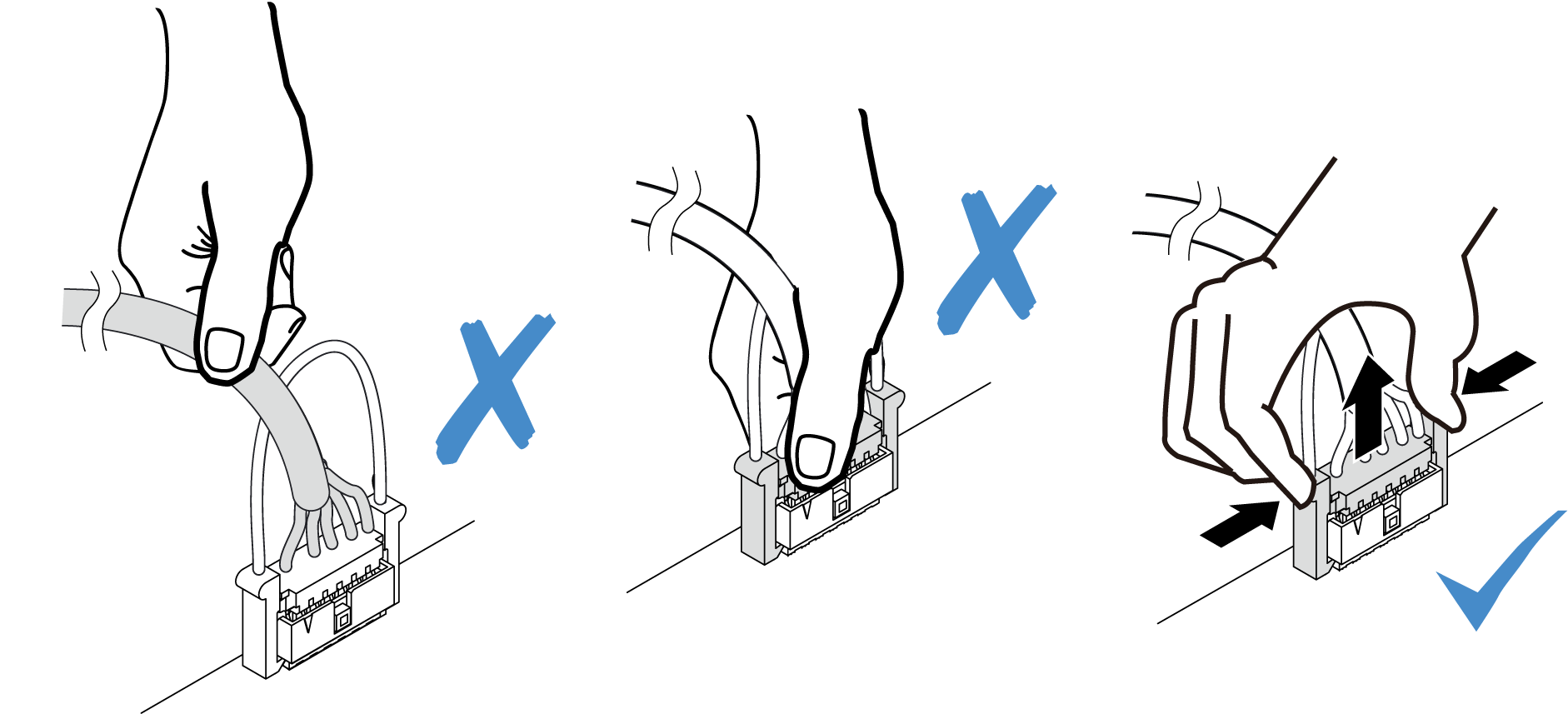

    ข้อควรสนใจ
    เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  7. ถอดสกรูที่ยึดสลักแร็คที่ด้านข้างของเซิร์ฟเวอร์
    รูปที่ 1. การถอดสกรู
    Removing the screws

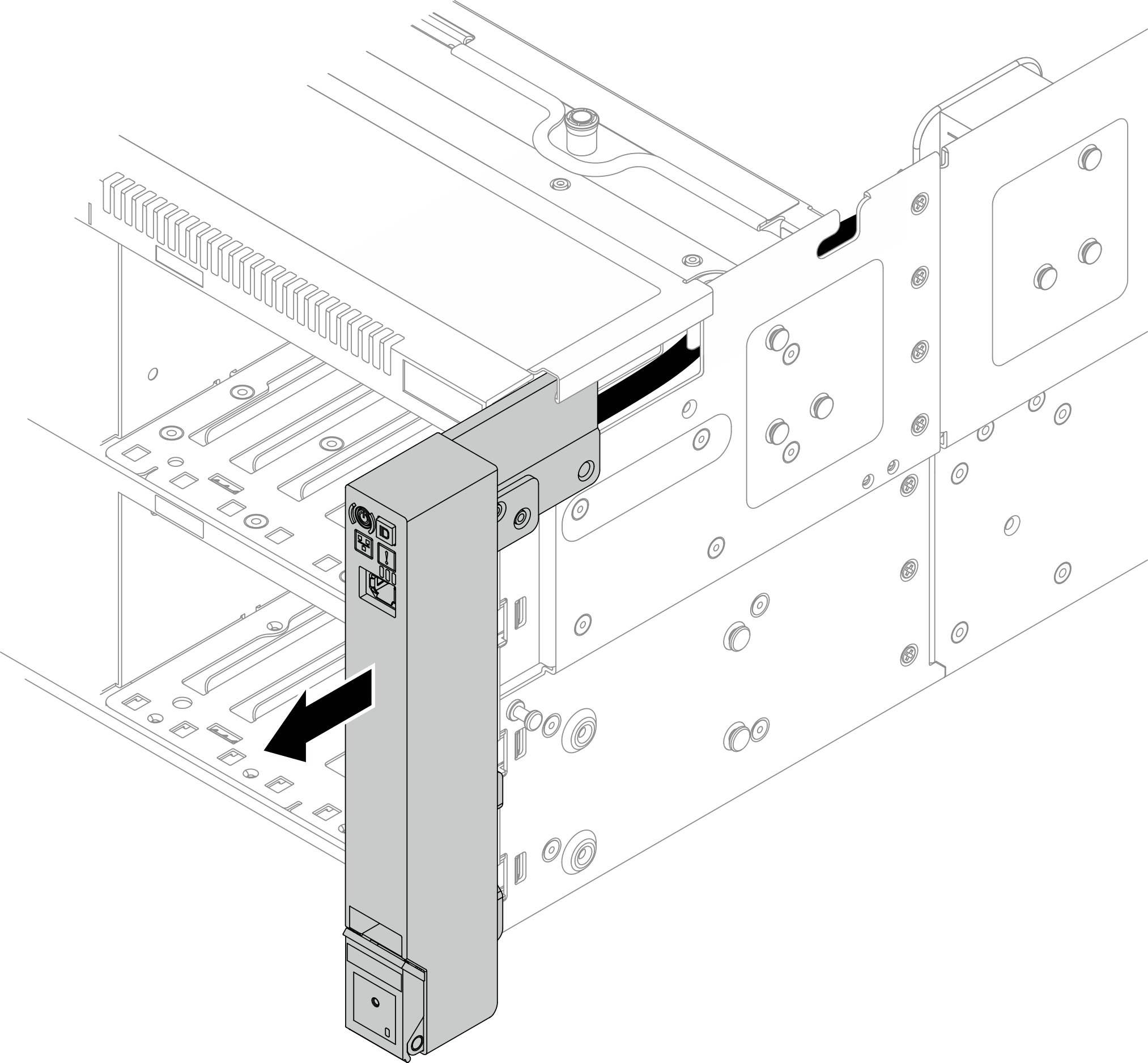

  8. เลื่อนสลักแร็คไปด้านหน้าเล็กน้อย จากนั้นถอดสลักแร็คออกจากตัวเครื่อง
    รูปที่ 2. การถอดสลักแร็ค
    Removing the rack latch

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง

วิดีโอสาธิต

รับชมขั้นตอนบน YouTube
