Interne Kabelführung

Einige der Komponenten im Server verfügen über interne Kabel und Kabelanschlüsse.

Anmerkung
Lösen Sie alle Verriegelungen, Hebel oder Sperren an Kabelanschlüssen, wenn Sie die Kabel abziehen. Wenn Sie diese Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelanschlüsse oder die Kabelbuchsen auf den Platinen beschädigt. Diese sind sehr empfindlich. Bei einer Beschädigung der Kabelanschlüsse des oder Kabelbuchsen müssen möglicherweise die Kabel oder Platinen ersetzt werden.

Für einige Optionen (beispielsweise RAID-Controller) sind möglicherweise zusätzliche interne Kabel erforderlich. Lesen Sie die Dokumentation zu der entsprechenden Option, um sich über alle zusätzlichen Voraussetzungen und Anweisungen zur Verkabelung zu informieren.

Kabelführungen​

Stellen Sie sicher, dass alle Kabel, wie in jedem Verkabelungsabschnitt dargestellt, durch die Kabelführungen laufen.

Abbildung 1. Kabelführungspositionen


Kabel anschließen​

Beachten Sie beim Anschließen der Kabel die folgenden Anweisungen:

  • Ziehen Sie alle Netzkabel vom Server ab, bevor Sie andere interne Kabel verbinden oder trennen.

  • Weitere Anleitungen zum Verkabeln von externen Einheiten erhalten Sie in der Dokumentation zu der entsprechenden Einheit. Möglicherweise ist es einfacher, die Kabel vor dem Anschließen von Einheiten an den Server zu verlegen.

  • Auf den im Lieferumfang des Servers und der Zusatzeinrichtungen enthaltenen Kabeln sind Kennungen aufgedruckt. Verwenden Sie diese Kennungen, um die Kabel mit den richtigen Anschlüssen zu verbinden.

  • Stellen Sie sicher, dass das Kabel nicht eingeklemmt wird und keine Anschlüsse abdeckt und dass keine Komponenten auf der Systemplatine blockiert werden.

  • Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt sind.

Anmerkung
Lösen Sie alle Verriegelungen, Hebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen. Wenn Sie diese Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelbuchsen auf der Systemplatine beschädigt. Diese sind sehr empfindlich. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.

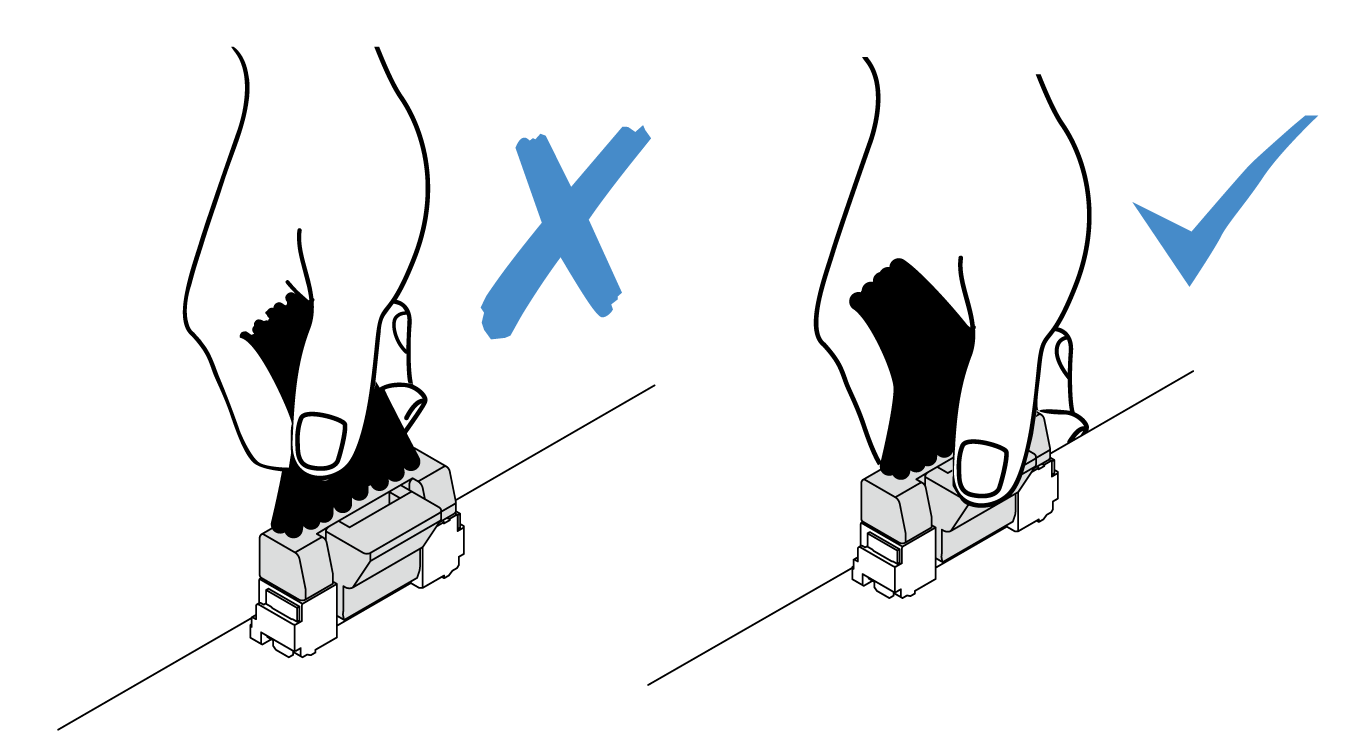

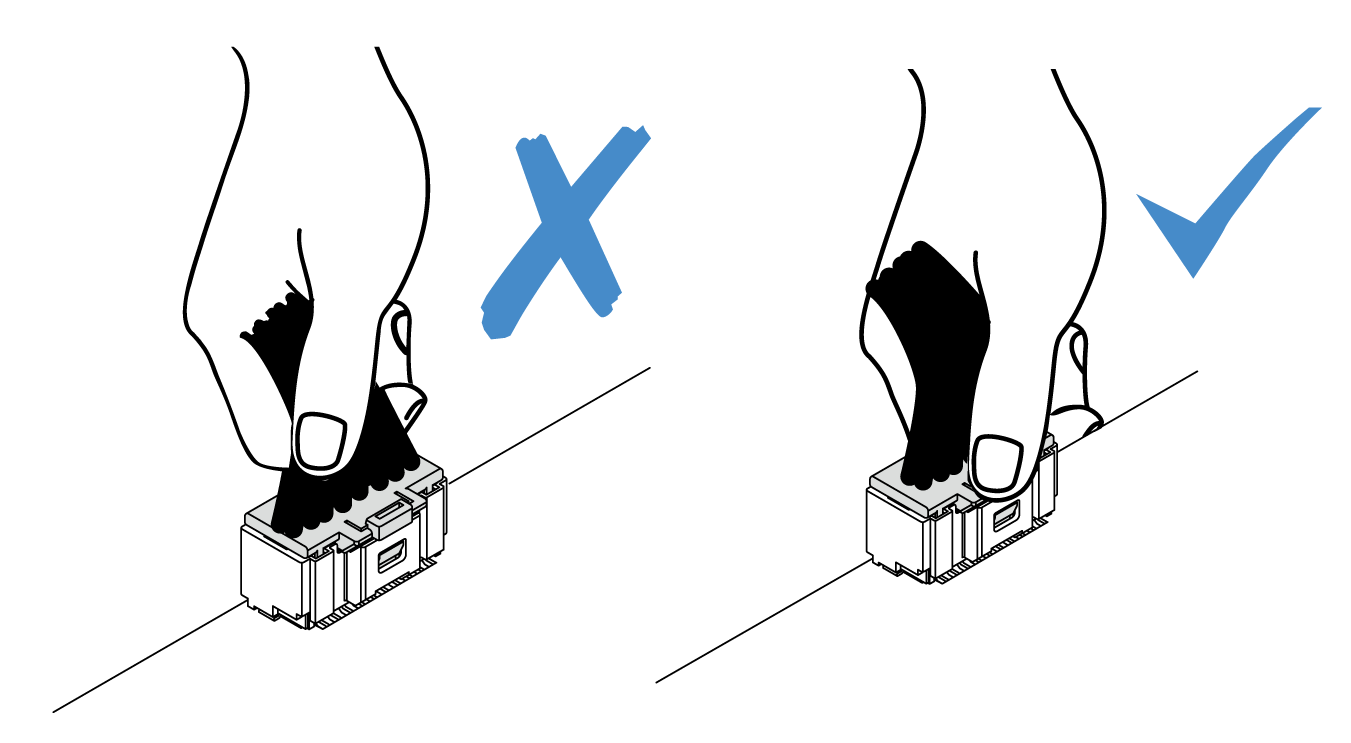

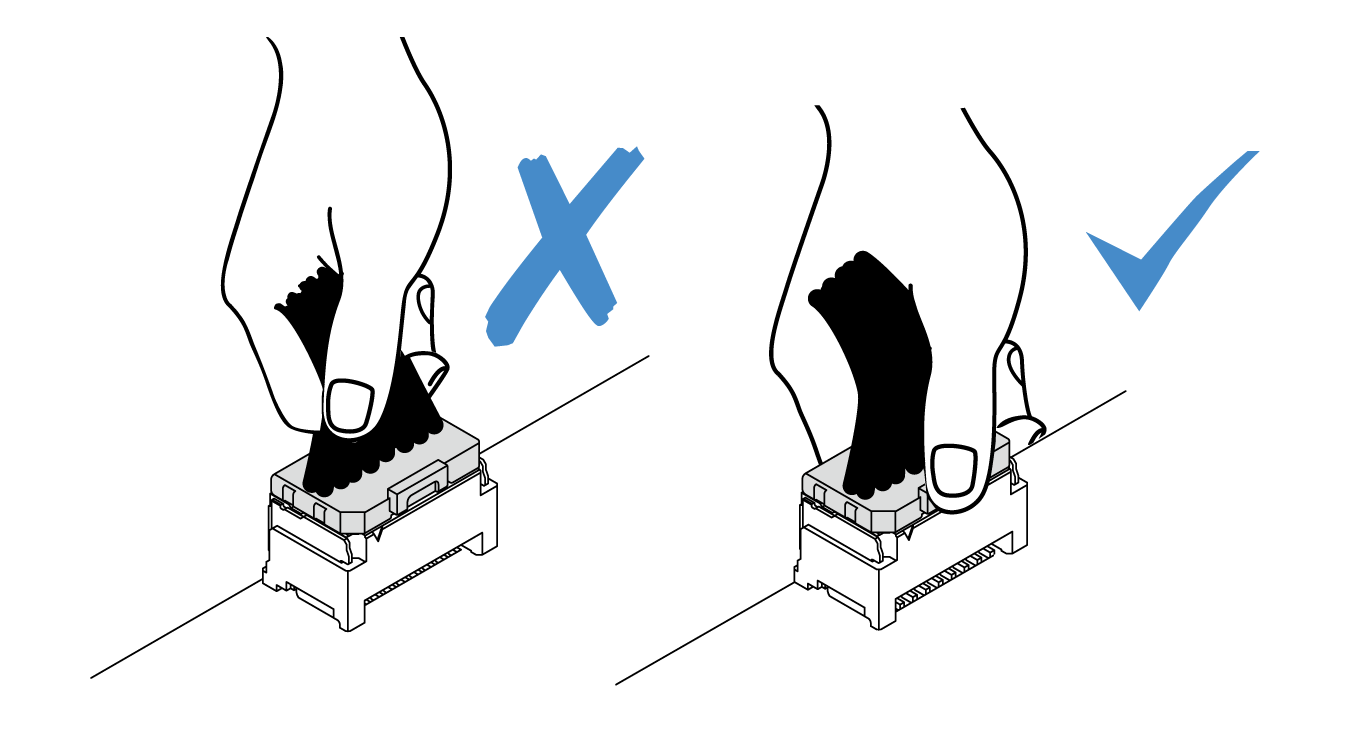

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.

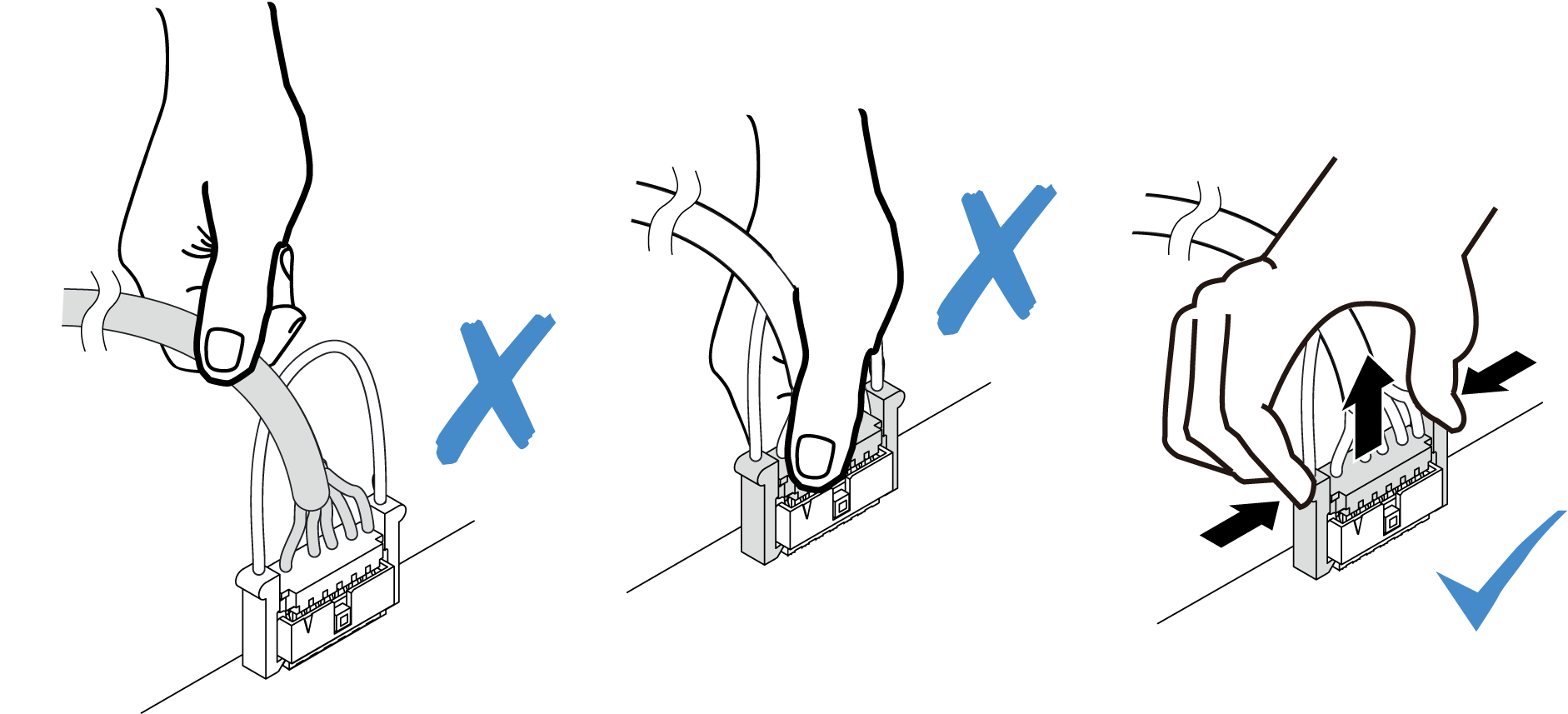

Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
