Cheminement interne des câbles

Certains des composants du serveur ont des câbles et des connecteurs de câble internes.

Remarque
Libérez tous les taquets, pattes de déverrouillage ou verrous sur les connecteurs de câble lorsque vous les déconnectez. Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère sur les cartes à circuits imprimés, qui sont fragiles. Si les connecteurs de câble sont endommagés, ces derniers, ou la carte à circuits imprimés, peuvent nécessiter un remplacement.

Certaines options, comme les contrôleurs RAID, peuvent nécessiter un câblage interne supplémentaire. Consultez la documentation fournie pour l'option concernée afin de connaître les éventuelles exigences et instructions de câblage supplémentaires.

Guides-câbles​

Assurez-vous que tous les câbles passent par les guide-câbles, tel qu'indiqué dans chaque section portant sur le câblage.

Figure 1. Emplacements du guide-câble


Branchement des câbles​

Pour connecter les câbles, procédez comme suit :

  • Débranchez tous les cordons d'alimentation du serveur avant de connecter ou de déconnecter des câbles internes.

  • Pour obtenir des instructions de câblage supplémentaires, consultez la documentation fournie avec les périphériques externes. Il peut s’avérer plus facile d’installer les câbles avant de connecter les périphériques au serveur.

  • Les identificateurs de certains câbles sont imprimés sur les câbles fournis avec le serveur et les périphériques en option. Utilisez ces identificateurs pour relier les câbles aux connecteurs appropriés.

  • Assurez-vous que le câble n’est pas coincé, ne recouvre pas les connecteurs et ne bloque pas les composants de la carte mère.

  • Veillez à ce que les câbles appropriés passent dans les clips de fixation.

Remarque
Libérez tous les taquets, pattes de déverrouillage ou verrous sur les connecteurs de câble lorsque vous les déconnectez de la carte mère. Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère, qui sont fragiles. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère.

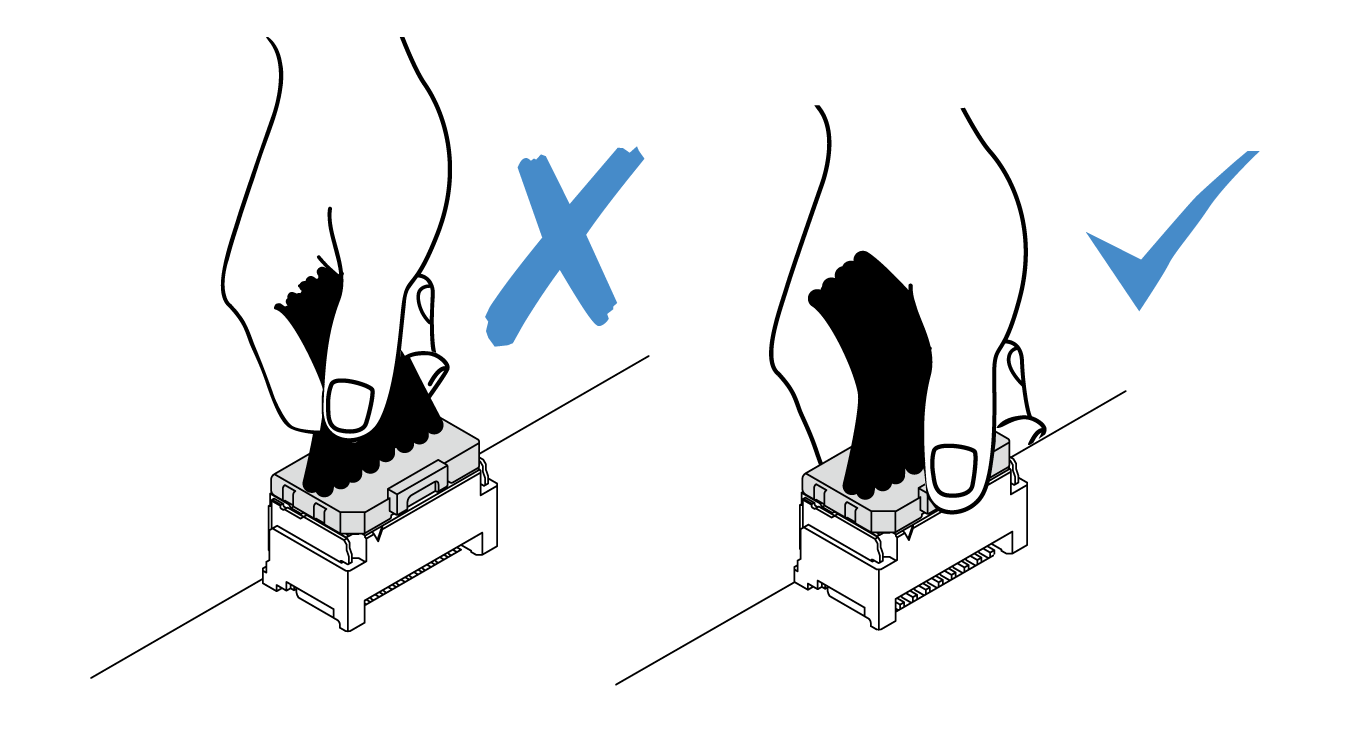

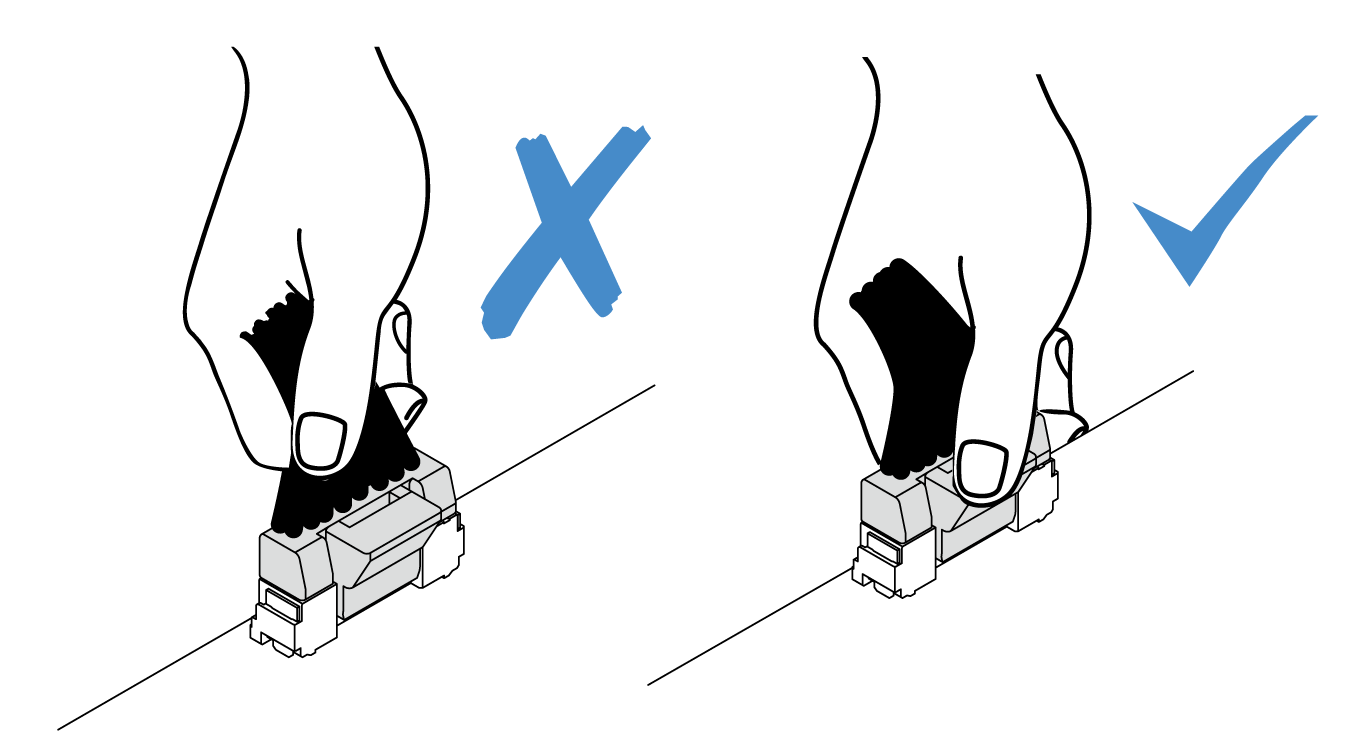

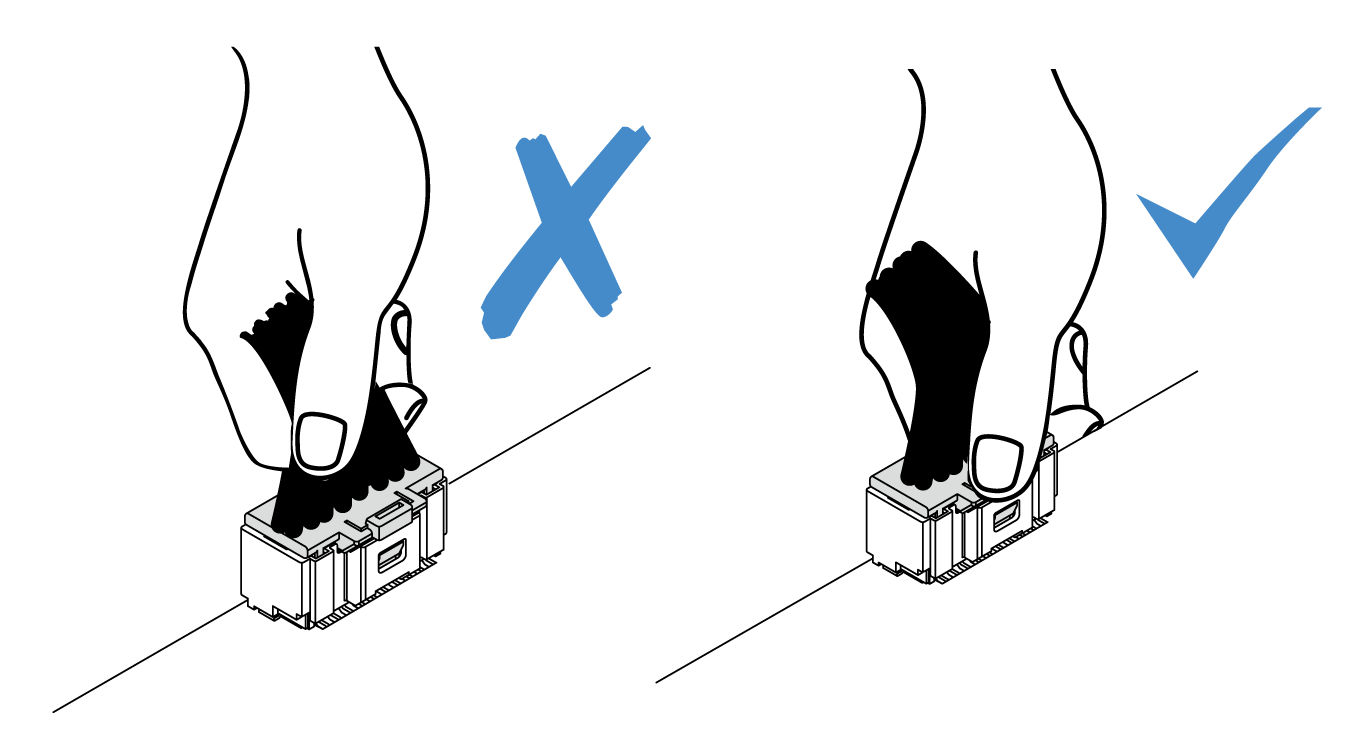

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.

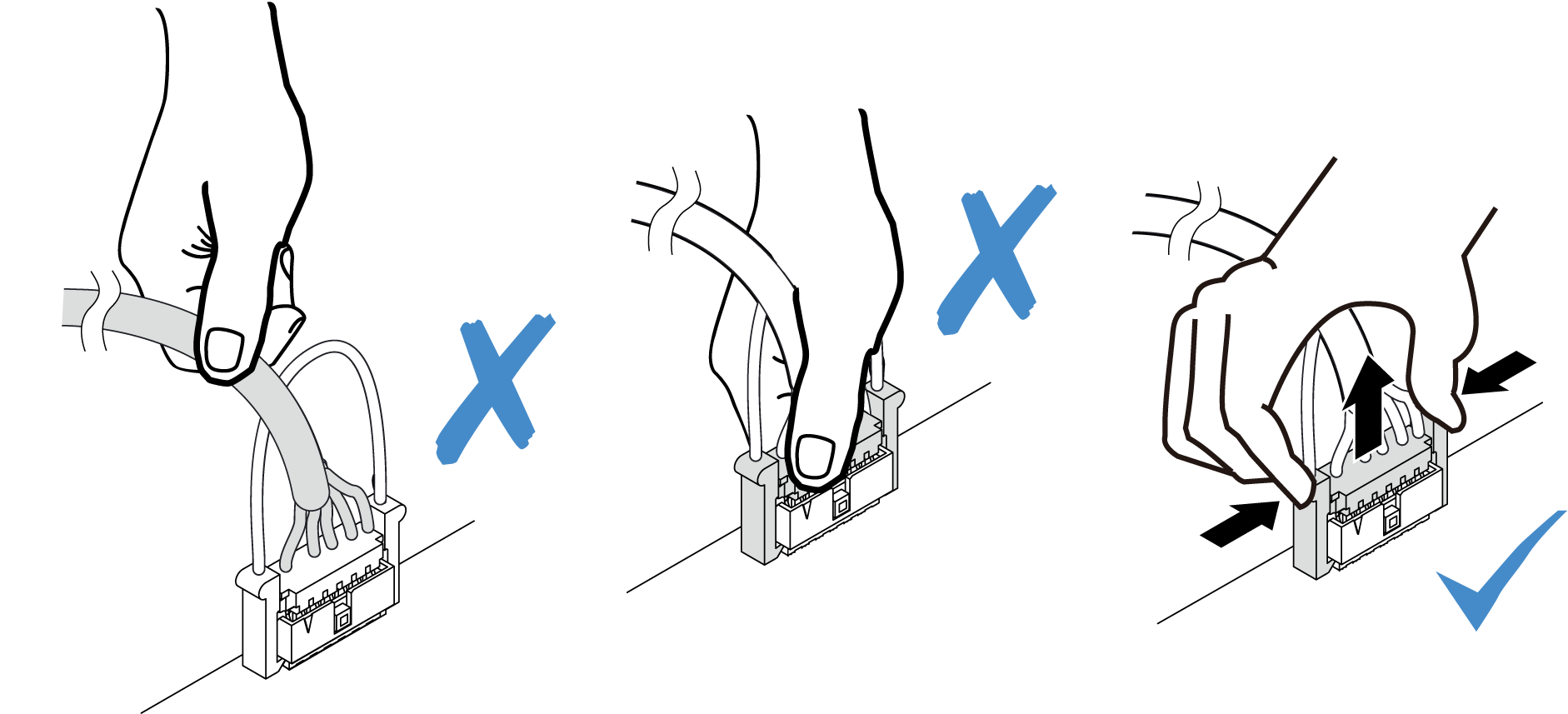

Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
