Instradamento dei cavi interni

Alcuni componenti nel server hanno connettori dei cavi e cavi interni.

Nota
Quando si scollegano i cavi, sganciare tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi. Se non si disinseriscono tali fermi prima di rimuovere i cavi, è possibile che i connettori o i socket dei cavi vengano danneggiati. Eventuali danni ai connettori o ai socket dei cavi potrebbero richiedere la sostituzione dei cavi o delle schede di circuito.

Alcune opzioni, come i controller RAID, potrebbero richiedere un cablaggio interno aggiuntivo. Consultare la documentazione fornita per determinare i requisiti e le istruzioni di cablaggio aggiuntivi.

Guide per i cavi​

Assicurarsi che tutti i cavi passino attraverso le guide, come mostrato in ogni sezione di cablaggio.

Figura 1. Posizioni delle guide per i cavi


Collegamento dei cavi​

Per collegare i cavi, attenersi alle seguenti linee guida:

  • Scollegare tutti i cavi di alimentazione dal server prima di collegare o scollegare i cavi interni.

  • Consultare la documentazione fornita con qualunque dispositivo esterno per ulteriori istruzioni di cablaggio. Potrebbe risultare più semplice inserire i cavi prima di collegare i dispositivi al server.

  • Gli identificatori di alcuni cavi sono stampati sui cavi forniti con il server e con i dispositivi opzionali. Utilizzare tali identificatori per collegare i cavi ai connettori corretti.

  • Verificare che il cavo non sia schiacciato e non copra alcun connettore né ostruisca i componenti della scheda di sistema.

  • Assicurarsi che i cavi pertinenti passino attraverso gli appositi collarini.

Nota
Quando si scollegano tutti i cavi dalla scheda di sistema, disinserire tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi. Se non si disinseriscono tali fermi prima di rimuovere i cavi, è possibile danneggiare i fragili socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.

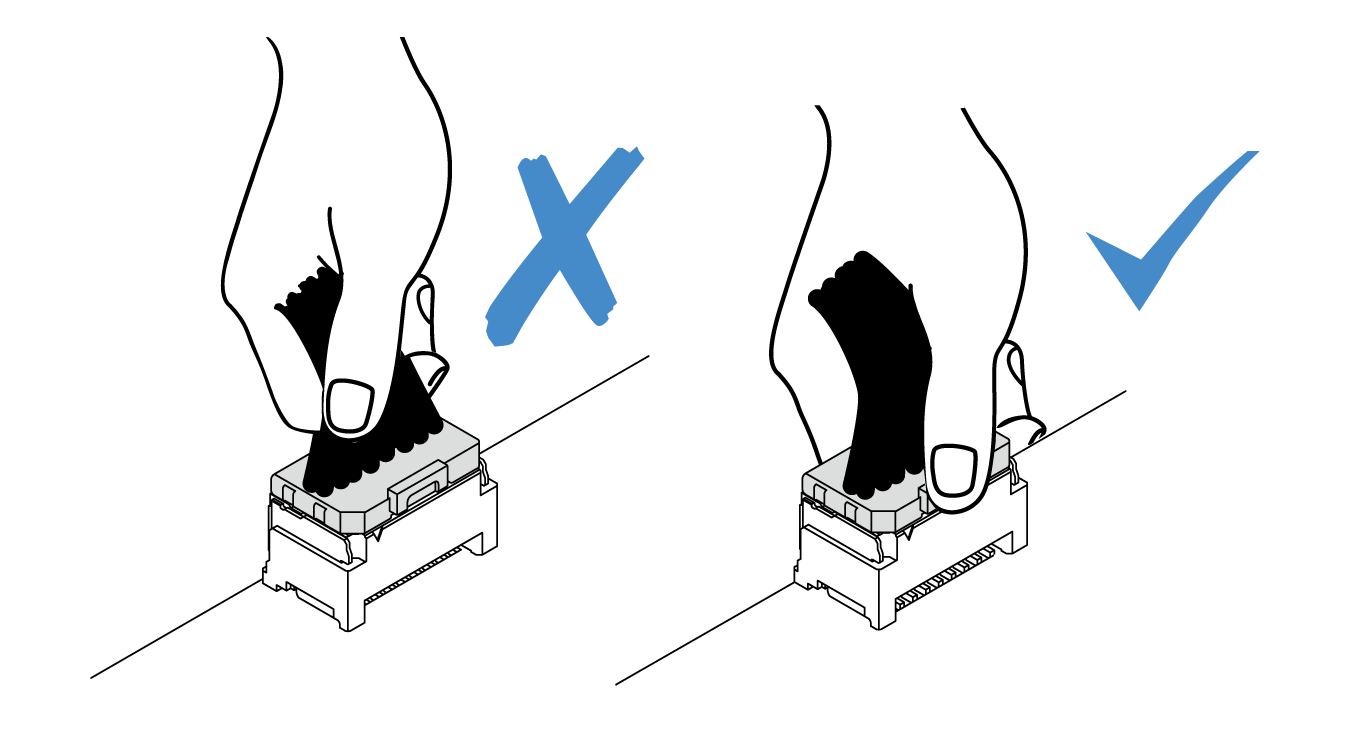

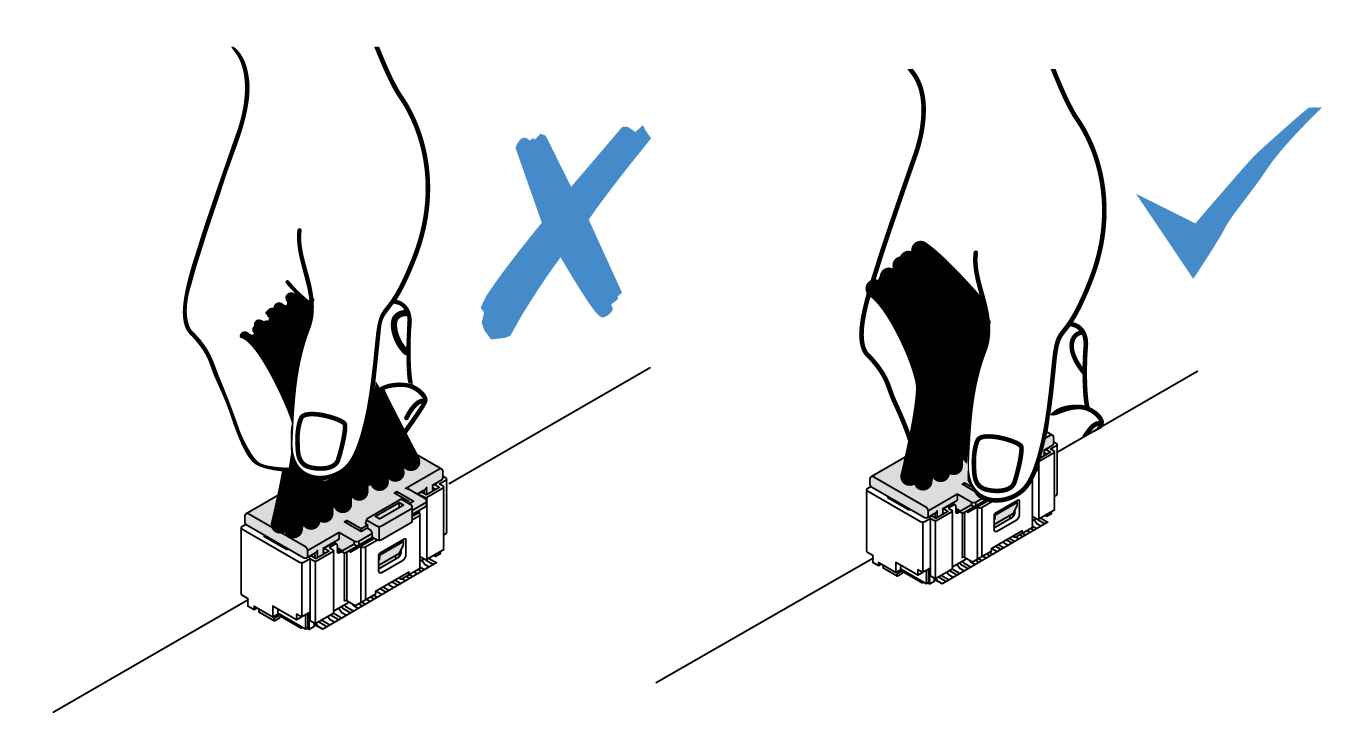

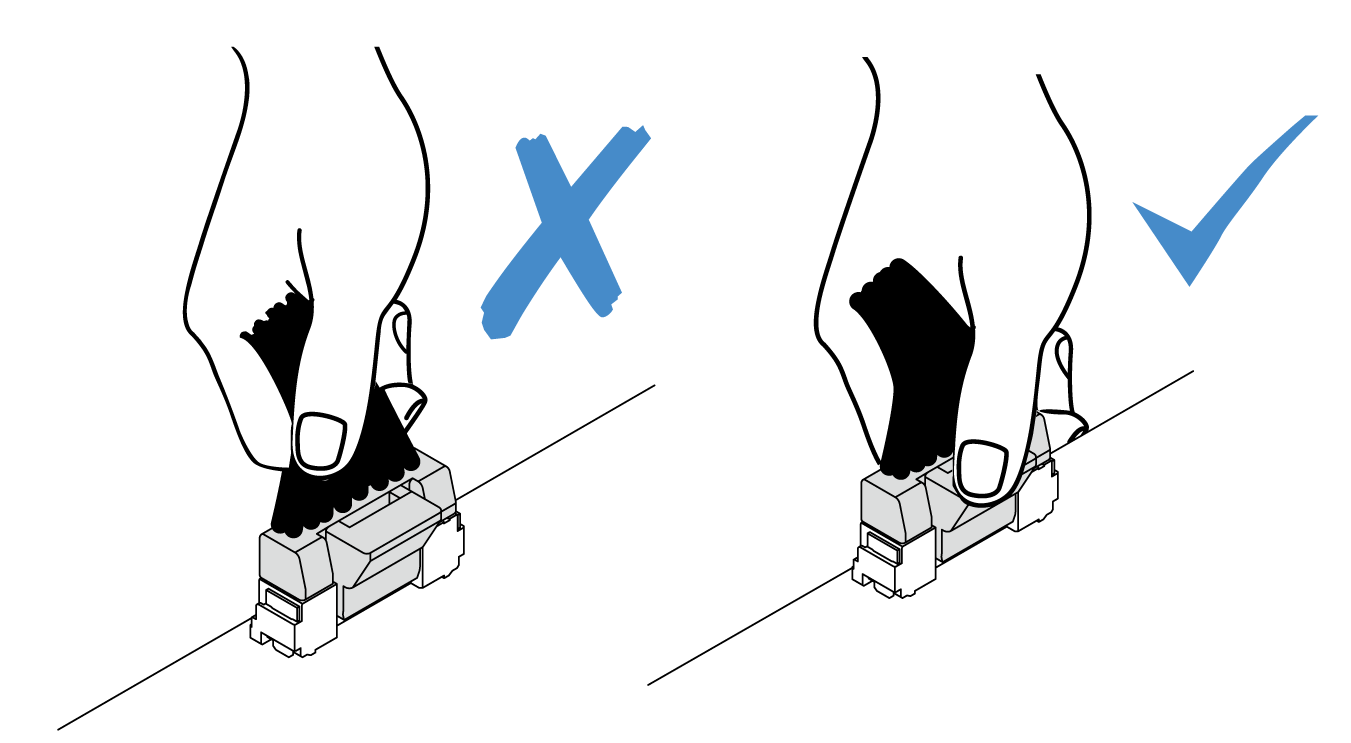

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.

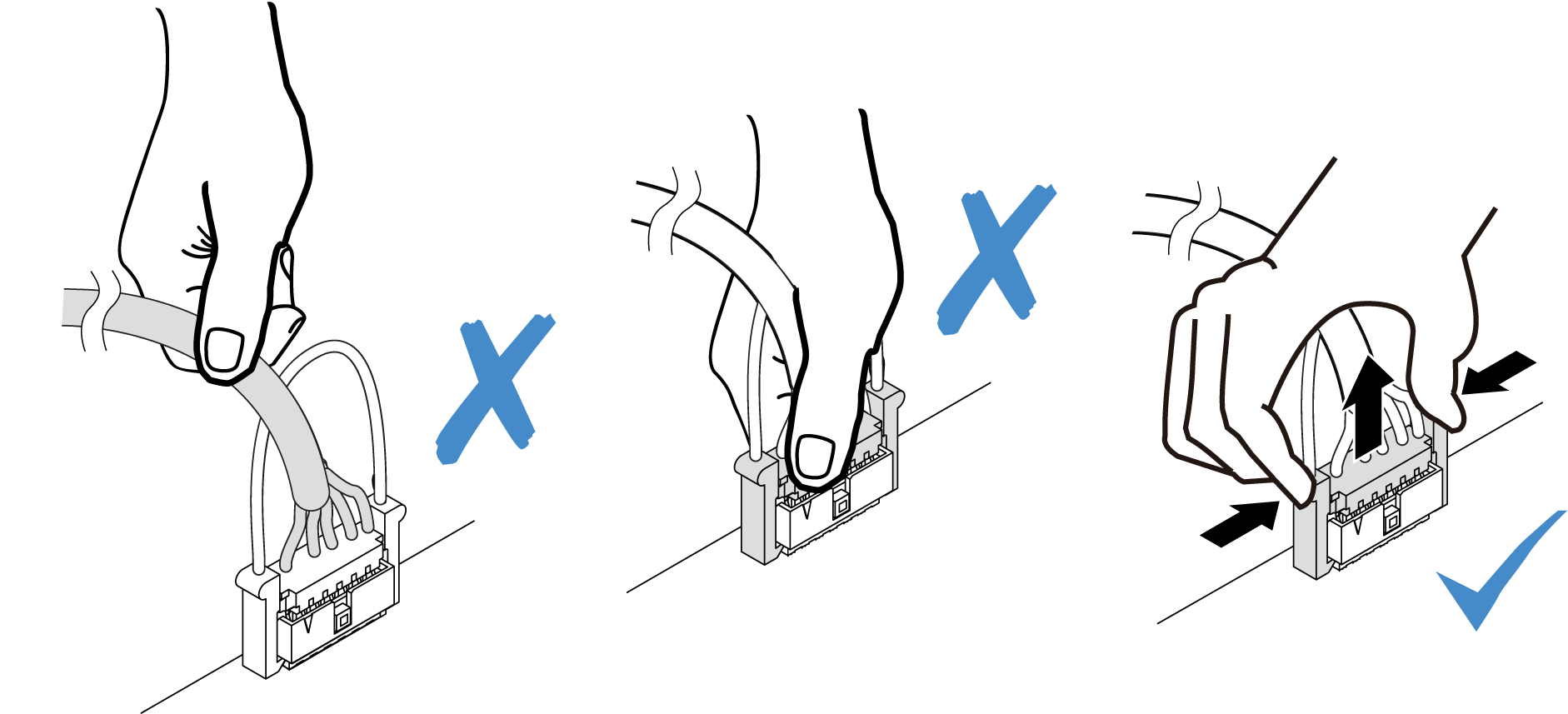

Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
