内部ケーブルの配線
サーバー内の一部のコンポーネントには、内部ケーブルとケーブル・コネクターがあります。
注
ケーブルを切り離す場合は、ケーブル・コネクターのすべてのラッチ、リリース・タブ、あるいはロックを解放します。ケーブルを取り外す前にそれらを解除しないと、回路ボード上のケーブル・コネクターまたはケーブル・ソケット (壊れやすいものです) が損傷します。ケーブル・コネクターまたはケーブル・ソケットへの損傷は、ケーブルまたは回路ボードの交換を必要とする場合があります。
RAID コントローラーなど一部のオプションでは、追加で内部配線が必要になる場合があります。そのオプション用に提供されているドキュメントを参照して、追加配線の要件および手順を判別してください。
ケーブルの接続
ケーブルを接続するには、以下のガイドラインに従います。
内部ケーブルを接続または切断する前に、すべての電源コードをサーバーから切り離してください。
その他の配線の手順については、外部デバイスに付属の説明書を参照してください。先にケーブルを配線してから、デバイスをサーバーに接続した方が楽な場合があります。
一部のケーブルのケーブル ID は、サーバーおよびオプション・デバイスに付属のケーブルに印刷されています。この ID を使用して、ケーブルを正しいコネクターに接続します。
このケーブルが何かに挟まっていないこと、ケーブルがどのコネクターも覆っていないこと、またはケーブルがシステム・ボード上のどのコンポーネントの障害にもなっていないことを確認してください。
適切なケーブルがケーブル・クリップを通っていることを確認してください。
注
ケーブルをシステム・ボードから切り離す場合は、ケーブル・コネクターのすべてのラッチ、リリース・タブ、あるいはロックを解放します。ケーブルを取り外す前にそれらを解除しないと、システム・ボード上のケーブル・ソケット (壊れやすいものです) が損傷します。ケーブル・ソケットが損傷すると、システム・ボードの交換が必要になる場合があります。

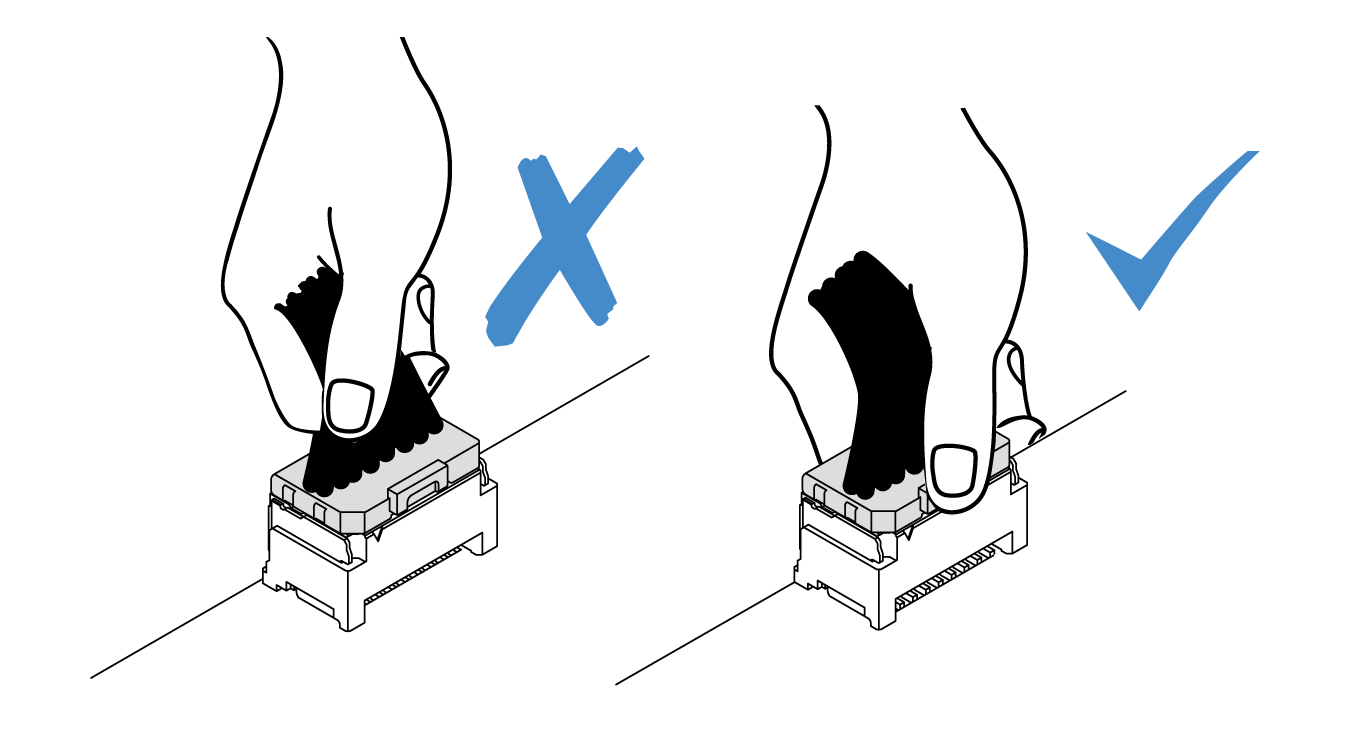

| リリース・ラッチを押してケーブルを切り離す | ||
 |  |  |

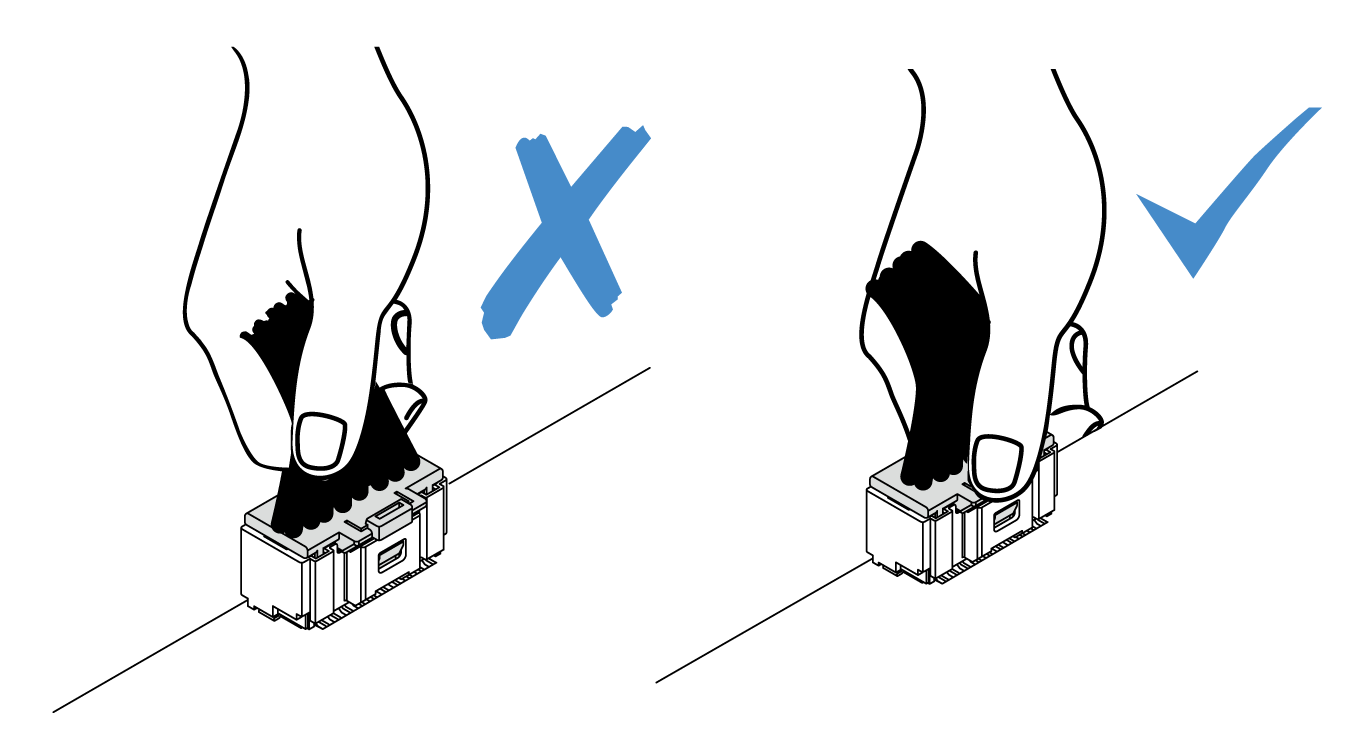

| リリース・ラッチをつまんでケーブルを切り離す | ||
 | ||
