内部线缆布放

服务器的部分组件配备内部线缆和线缆接口。

拔下线缆时,请松开线缆接口上的滑锁、解锁卡扣或锁。如果在拔下线缆前未能将其松开,可能会损坏电路板上容易受损的线缆接口或线缆插槽。线缆接口或线缆插槽有任何损坏都可能需要更换该线缆或电路板。

某些选项,如 RAID 控制器,可能需要其他内部线缆连接。请参阅为此选件提供的文档以确定任何其他线缆连接要求和说明。

线缆导轨

确保所有线缆穿过线缆导轨,如各线缆连接小节中所示。

图 1. 线缆导轨位置


连接线缆

要连接线缆,请遵循以下准则:
  • 连接或拔下任何内部线缆前,请从服务器上拔下所有电源线。

  • 如需其他线缆连接说明,请参阅任何外部设备随附的文档。最好在将设备连接到服务器之前先布放线缆。

  • 服务器和可选设备随附的部分线缆上印有线缆标识。请根据这些标识将线缆连接到正确的接口。

  • 确保线缆未被夹住,并且未覆盖任何接口或妨碍主板上的任何组件。

  • 确保相关线缆穿过线缆夹。

从主板上拔下所有线缆时,请松开线缆接口上的滑锁、解锁卡扣或锁。如果在拔下线缆前未能将其松开,可能会损坏主板上容易受损的线缆插槽。如果线缆插槽有任何损坏,都可能需要更换主板。

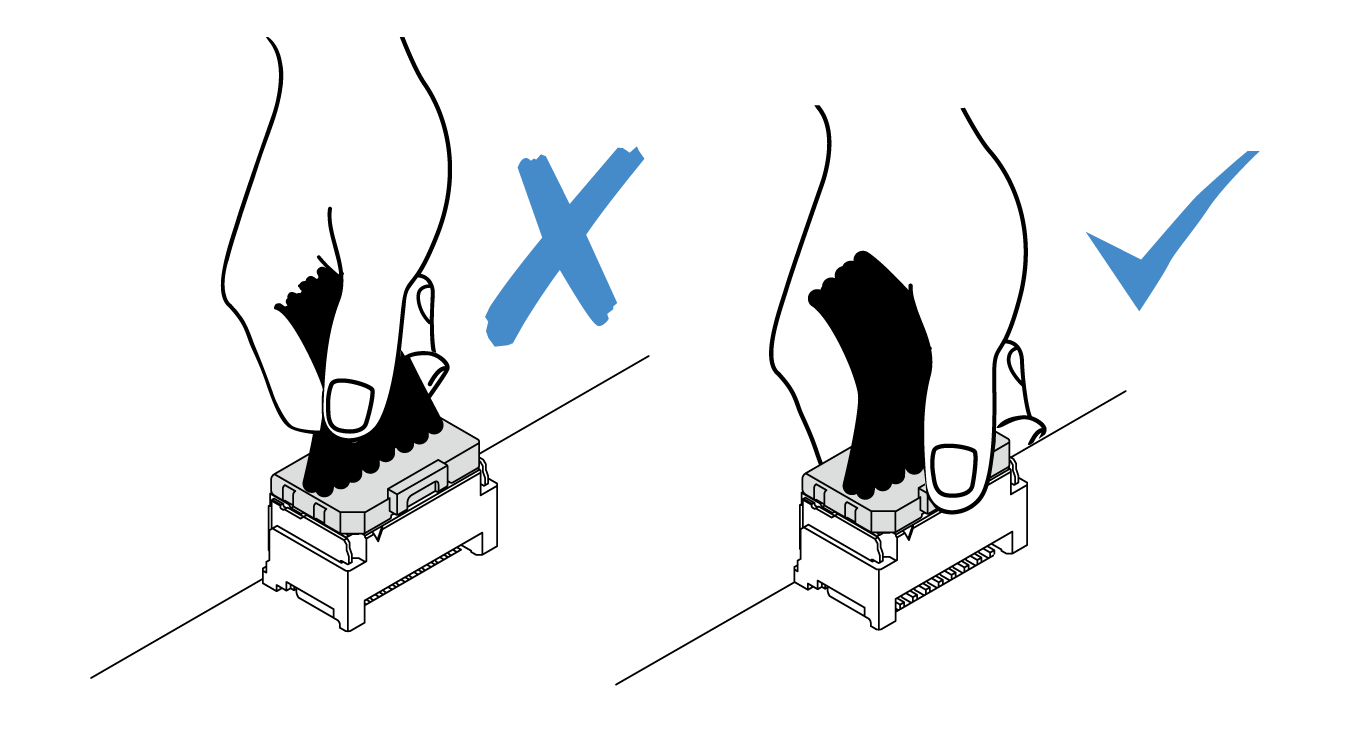

通过按下释放滑锁拔下线缆

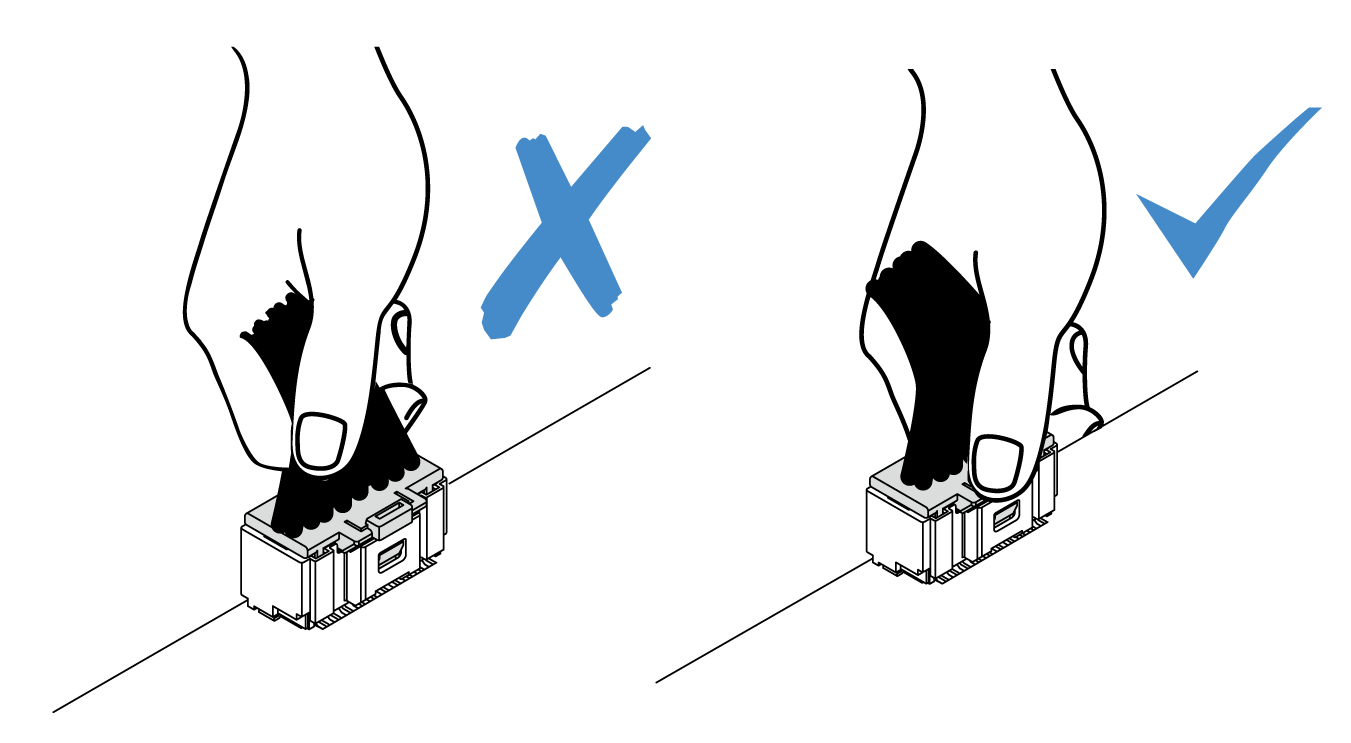

通过捏住释放滑锁拔下线缆
